4-Head Automatic Drilling Machine

구멍 네 개를 한 사이클에 뚫습니다

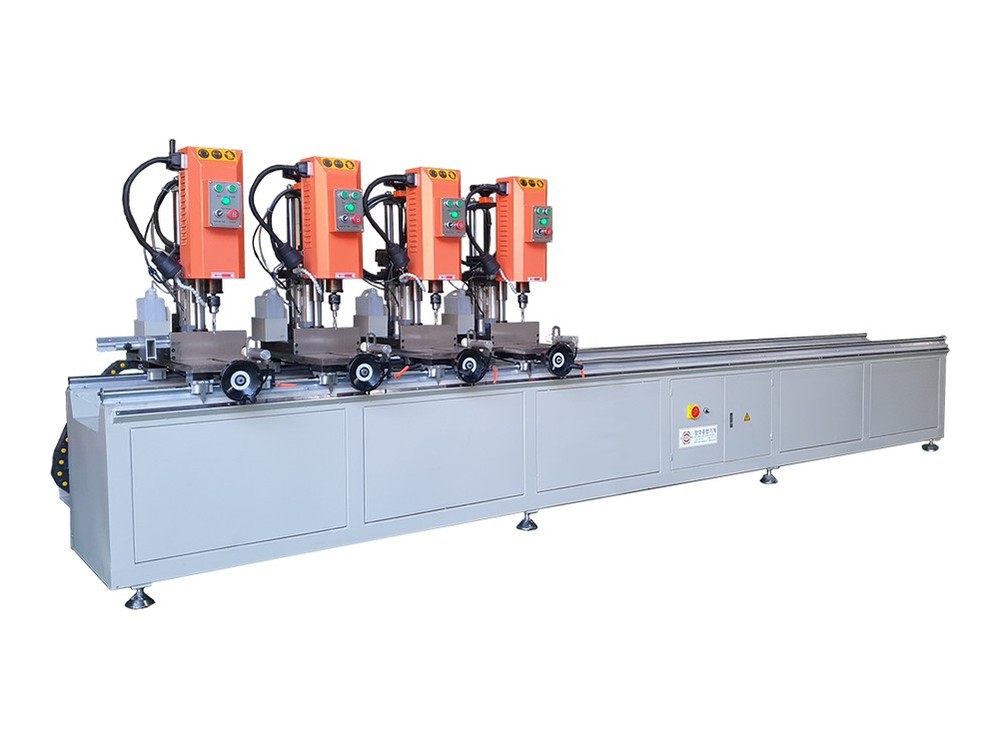

4-HEAD AUTOMATIC DRILLING MACHINE WTM-DM-04 · 4 × 1.5 kW · 1,400 rpm

헤드 네 개가 각자의 모터로 내려오며 한 자재에 구멍 네 개를 한 사이클 안에 뚫는 기종입니다. 단축 드릴로 네 번 옮겨 가며 뚫으시던 작업이라면 자재를 다시 맞추는 횟수가 그만큼 줄어듭니다. 기계 길이가 6,000mm라 긴 자재를 자르지 않고 올려 가공합니다.

4헤드 동시 드릴링드릴 Φ3~13380V · 4 × 1.5kW2,000kg

모델 선정 · 견적 문의 스마트스토어 바로가기

4개

동시에 내려오는 헤드 수

1.5kW

헤드 1개 출력

250mm

최대 가공 사이즈

2,000kg

기계 중량

이 계열 1기종 — 아래에서 기종별 사양을 보실 수 있습니다

Selling Points

문의가 많은 세 가지

전화로 가장 많이 받는 세 가지를 앞에 정리했습니다. 아래 값은 모두 WTM-DM-04 제원표에 적힌 수치입니다.

한 사이클에 구멍 네 개를 뚫습니다헤드마다 1.5kW 모터가 따로 달려 있어 네 곳을 같은 사이클에 가공합니다. 한 곳씩 옮겨 가며 뚫는 방식보다 자재를 다시 맞추는 횟수가 줄어, 같은 홀 배치를 반복하는 물량 작업에 맞습니다.

긴 자재를 자르지 않고 올립니다기계 크기가 6,000 × 1,500 × 1,900mm입니다. 긴 보강재나 프로파일을 통째로 올려 한 번에 기준을 맞추므로, 나눠 가공할 때 생기는 홀 위치 차이를 줄일 수 있습니다.

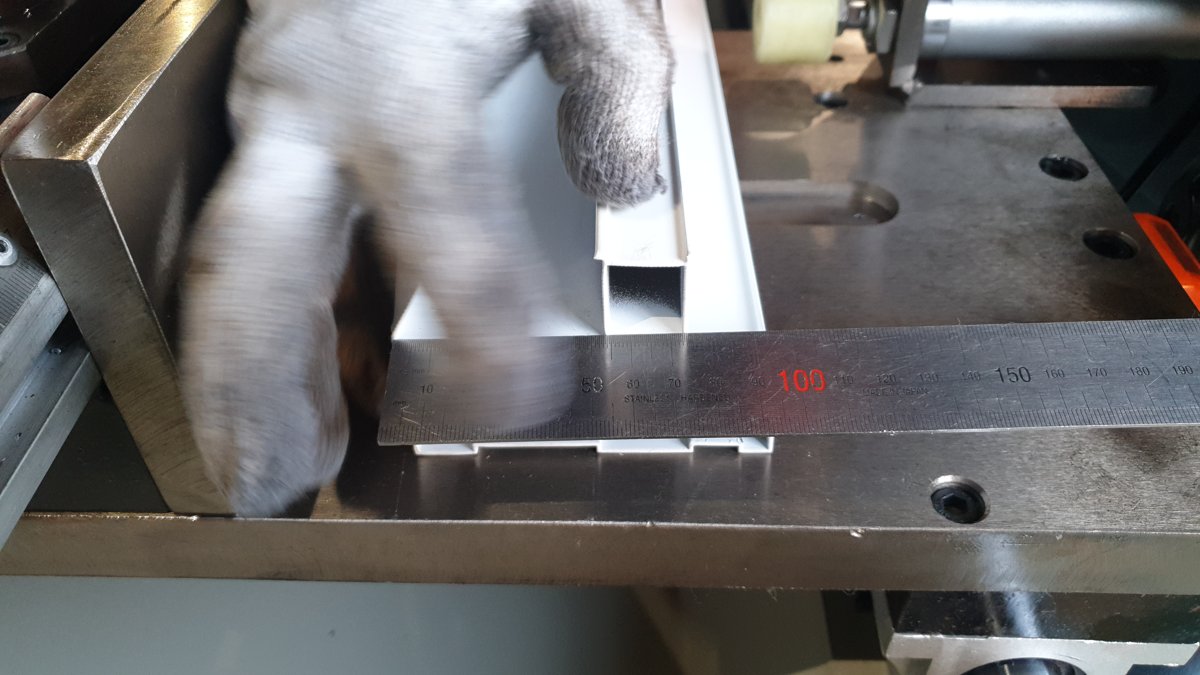

단면 250 × 250mm까지 받습니다최대 가공 사이즈는 250 × 250mm이고 드릴은 Φ3~13 규격을 씁니다. 창호 프로파일과 보강재 대부분의 단면이 이 범위에 들어갑니다. 쓰시는 단면 중 가장 큰 값을 먼저 알려 주십시오.

Drive & Structure

독립 모터 4개가 한 사이클을 만듭니다

헤드 네 개에 각각 1.5kW 모터가 달려 1,400rpm으로 회전합니다. 전원은 380V이고 소비전력은 4 × 1.5kW입니다. 드릴은 Φ3~13 규격을 쓰고 헤드 이송은 125mm, 홀 작업거리는 6~9mm입니다. 받을 수 있는 단면은 최대 250 × 250mm입니다. 기계 크기는 6,000 × 1,500 × 1,900mm · 중량 2,000kg이므로 설치 자리와 반입 경로를 먼저 보셔야 합니다. 저희가 출고 전에 쓰시는 프로파일로 시험 가공을 하고 홀 위치와 가공면을 함께 보신 뒤 보내 드립니다.

Supply Journey

공급부터 A/S까지, 저희가 직접 합니다

드릴링기와 피스체결기는 프로파일에 구멍을 뚫고 보강재와 중간살을 나사로 고정하는 공정 장비입니다. 국내산 기종과 중국산 · 대만산 기종을 함께 취급하며, 들어온 기계는 김해에서 직접 점검한 뒤 출고합니다. 쓰시는 프로파일에 실제로 구멍을 뚫고 나사를 체결해 본 뒤 보내 드립니다.

제작 · 수입

국내산 기종은 주문 사양을 먼저 확정합니다. 수입 기종은 사양을 정한 뒤 들여옵니다. 드릴 헤드 수와 홀 간격, 스크류 규격이 주문마다 달라지는 기종은 그 값을 먼저 정합니다.

하역 · 검수

입고 즉시 주축 회전과 헤드 오르내림, 에어 클램프와 스크류 공급 상태를 확인합니다. 이 단계에서 걸러진 기계는 전시장에 올리지 않습니다.

전시 보관

김해 전시장에 3축 드릴머신과 락홀 가공기, 피스체결기를 나란히 세워 둡니다. 수동으로 내리는 방식과 CNC로 이송하는 방식의 차이를 실물로 보실 수 있습니다.

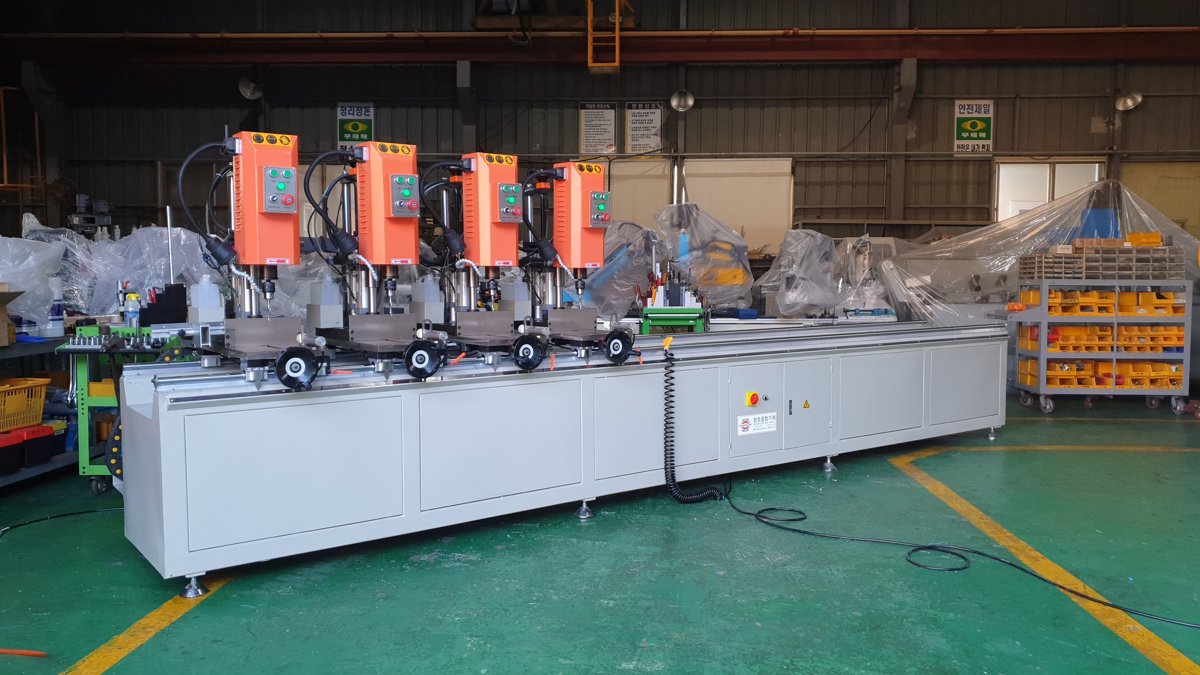

시연 · 테스트

쓰시는 프로파일을 가져오시면 그 자재에 실제로 구멍을 뚫고 나사를 체결해 보여 드립니다. 홀 위치와 체결 깊이를 함께 보시고 사양을 정하시면 됩니다.

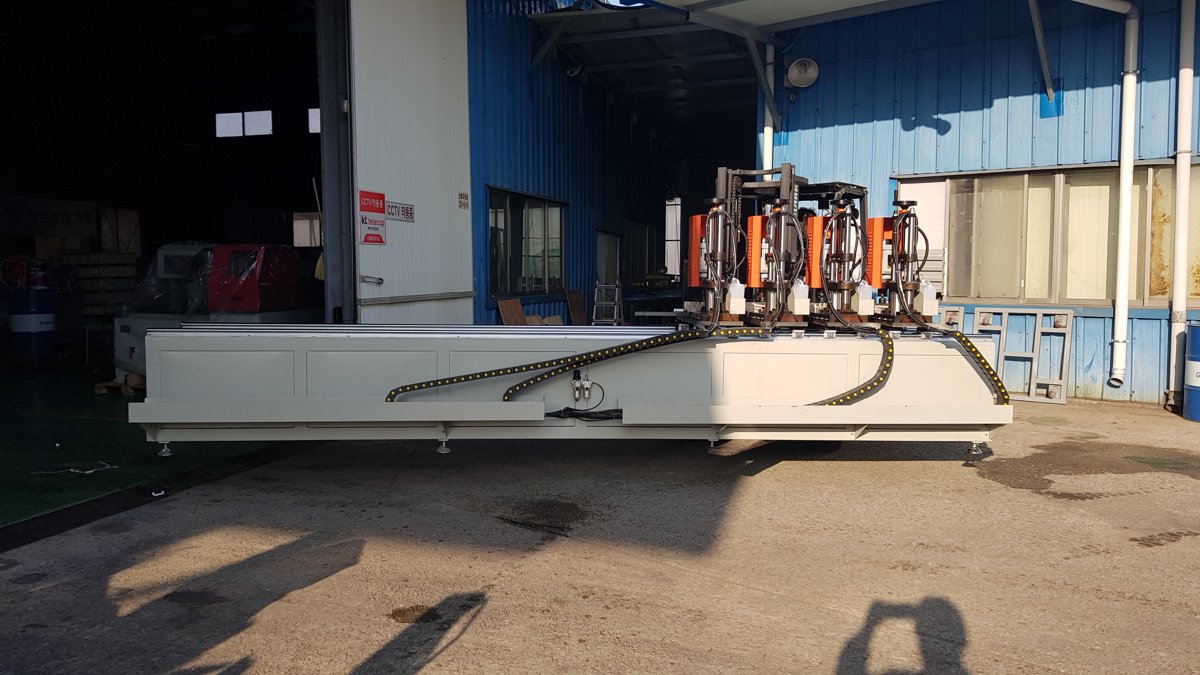

포장 · 출고

기계는 목재 팔레트에 고정하고, 드릴 척과 공구류는 방청 포장해 따로 넣습니다. 재고가 있는 품목은 바로 출고합니다.

입고 AS

주축 · 베어링 · 에어 실린더 · 전장 부품을 저희가 직접 갖고 있습니다. 들어온 기계는 김해에서 직접 점검하고 수리하며, 부품은 제조사와 협업해 수급합니다.

그래서 받으신 뒤에 홀 간격과 체결 깊이를 처음부터 다시 맞추는 일이 없습니다.

Selection

하루 물량과 홀 수로 판단하십시오

같은 홀 배치를 하루에 여러 번 반복하시면 이 기종이 맞습니다. 홀 간격을 자주 바꾸시거나 물량이 적으면 3축 드릴머신이 설치 면적과 전원 부담이 작습니다.

WTM-DM-04 — 4헤드 자동 (중국산)

WTM-DM-04 380V · 4 × 1.5kW · 1,400rpm · 드릴 Φ3~13 · 최대 가공 사이즈 250 × 250mm · 홀 작업거리 6~9mm · 6,000 × 1,500 × 1,900mm · 2,000kg.

설치 자리는 길이 6m를 먼저 확보하십시오

기계 길이가 6,000mm입니다. 자재를 올리고 내리는 앞뒤 여유까지 보시면 길이 방향으로 8m 정도를 잡으시는 편이 좋습니다. 공장 도면을 보내 주시면 배치안을 그려 드립니다.

🔴 주문 전 확정 사항 — 홀 배치와 프로파일 단면

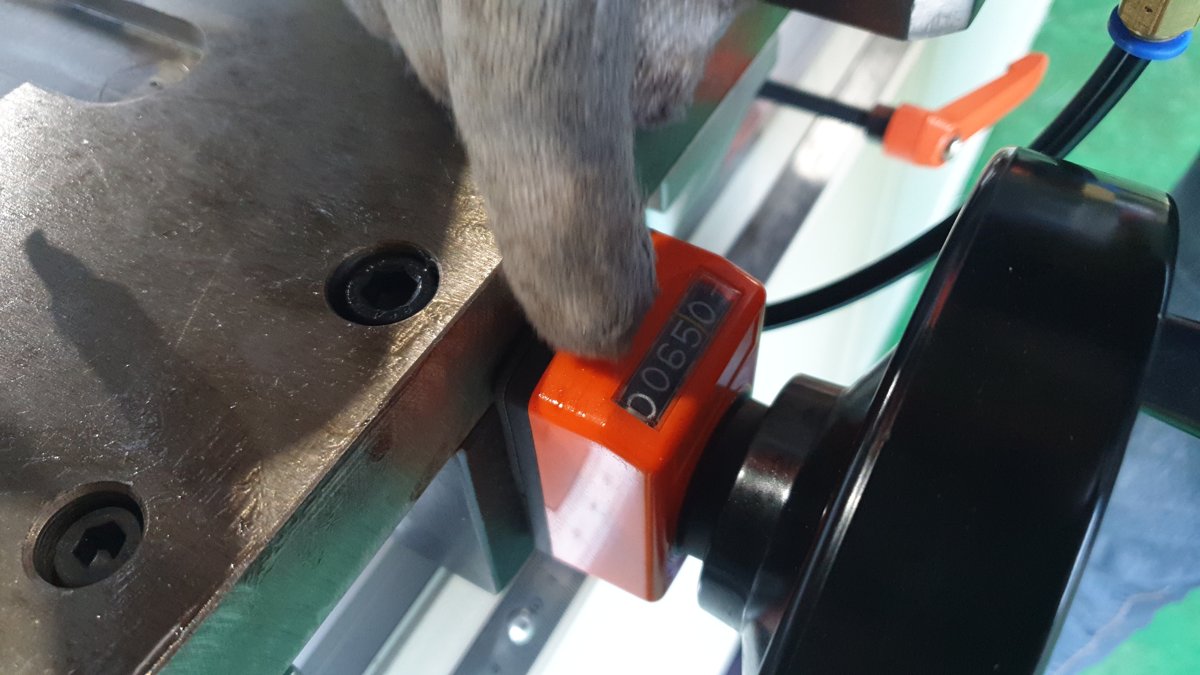

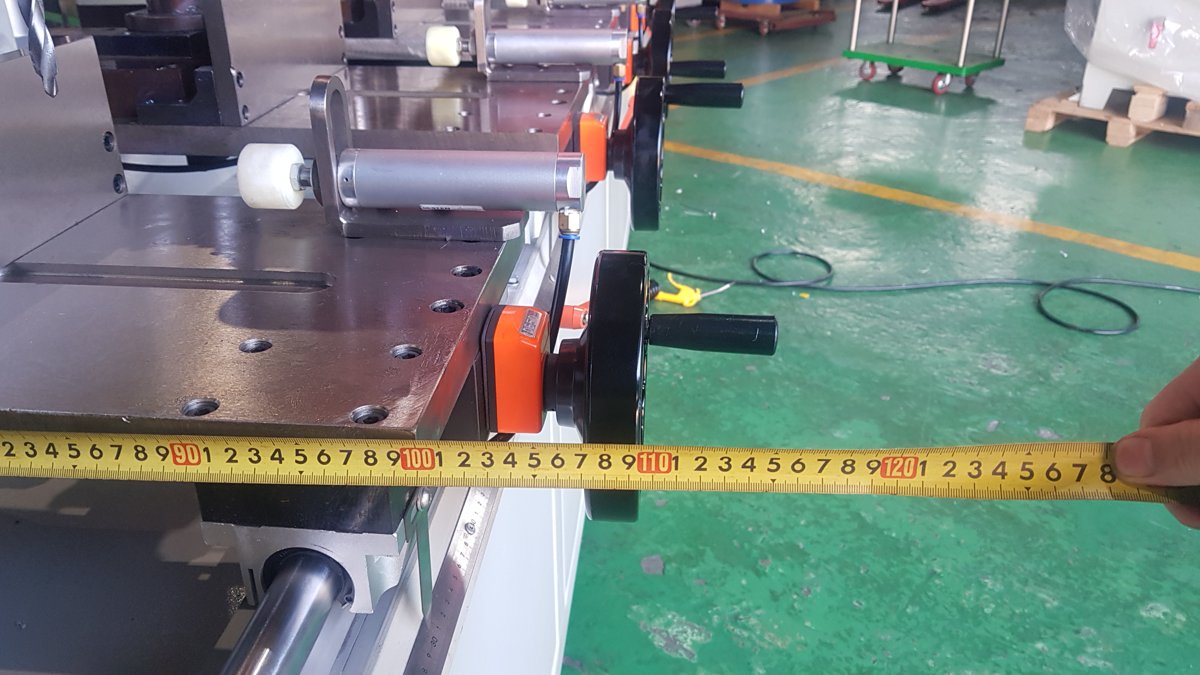

같은 기종이라도 쓰시는 프로파일 단면과 홀 배치에 따라 헤드 간격과 클램프 위치를 다르게 맞춥니다. 홀 위치 도면이나 실물 자재를 보내 주시면 시험 가공을 해 보고 맞는 구성을 알려 드립니다.

홀 간격이 자주 바뀌는 라인이라면

축간을 조절해 쓰는 3축 드릴 · 락홀 가공기가 있고, 뚫은 자리에 나사를 체결하시려면 피스체결기가 있습니다. 앞 공정인 알루미늄 절단기는 101 계열에 있습니다.

Model Line-up

WTM-DM-04 제원 요약

이 기종군은 WTM-DM-04 한 기종입니다. 상세 치수는 견적 드릴 때 제원표로 보내 드립니다.

	#	모델	가공 범위 · 규격	전원 · 크기 · 중량 · 원산지
	1	WTM-DM-04	드릴 Φ3~13 · 최대 가공 250 × 250mm	380V · 6,000×1,500×1,900 · 2,000kg · 중국산

· 가공 범위는 최대 가공 사이즈와 드릴 규격을 제원표 그대로 적은 값입니다. · 380V 전원이 필요합니다.

Specifications

전 모델 공통 사양

아래 항목은 WTM-DM-04의 기본 사양입니다.

적용 소재	알루미늄 창호 프로파일 · PVC 프로파일 · 보강재
가공 방식	헤드 4개 동시 드릴링 — 한 사이클에 구멍 4개
주축	4 × 1.5kW · 1,400rpm
공구	드릴 Φ3~13 · 헤드 이송 125mm
가공 범위	최대 가공 사이즈 250 × 250mm · 홀 작업거리 6~9mm
전원	380V — 소비전력 4 × 1.5kW
크기 · 중량	6,000 × 1,500 × 1,900mm · 2,000kg
원산지	중국산
사후 관리	입고 수리 — 주축 · 베어링 · 전장 부품 보유 · 수리가 어려우면 리퍼 서비스
