206. 알루미늄 드릴링 · 피스체결기
055-327-4112

Glazing Bead & MC Plate Drilling Machine

오사이와 MC판 결합 위치를 뚫습니다

GLAZING BEAD (OSAI) & MC PLATE FIXING DRILL MACHINE · 1.1 kW · 1,200 RPM

PVC · 알루미늄 창호의 오사이(유리 고정 쫄대)와 MC판이 결합되는 자리에 구멍을 뚫는 전용 가공기입니다. 치수 세팅 스토퍼로 위치를 정하고 에어 클램프로 자재를 고정한 뒤 가공합니다. 전원은 220V와 380V 중에서 고르실 수 있습니다.

오사이 · MC판 전용AC 220V/380V 선택1.1kW최대 1,200RPM

모델 선정 · 견적 문의 스마트스토어 바로가기

1.1kW

소비전력

1,200RPM

주축 최대 회전수

1,200mm

기계 폭

40kg

기계 중량(약)

이 계열 1기종 — 아래에서 기종별 사양을 보실 수 있습니다

Selling Points

문의가 많은 세 가지

전화로 가장 많이 받는 세 가지를 앞에 정리했습니다. 아래 값은 모두 이 기종 제원표에 적힌 수치입니다.

오사이와 MC판 결합 위치를 전용으로 뚫습니다가공 대상이 PVC · 알루미늄 창호의 오사이와 MC판으로 정해진 기종입니다. 치수 세팅 스토퍼로 위치를 맞춰 두면 같은 자리에 반복해 구멍을 뚫으므로, 손으로 표시하고 뚫던 작업의 위치 차이를 줄일 수 있습니다.

에어 클램프로 자재를 누릅니다공압 실린더 클램프가 자재를 고정한 뒤 가공합니다. 가는 오사이를 고정된 상태로 가공하므로, 손으로 누를 때 생기기 쉬운 휨과 긁힘을 줄입니다.

공장 전원에 맞춰 고르실 수 있습니다전원은 AC 220V와 380V, 3상과 단상 중에서 주문 때 고르고 50Hz · 60Hz 모두 씁니다. 소비전력은 1.1kW이며 크기가 1,200 × 500 × 900mm라 작업대 옆에 두실 수 있습니다.

Structure & Setting

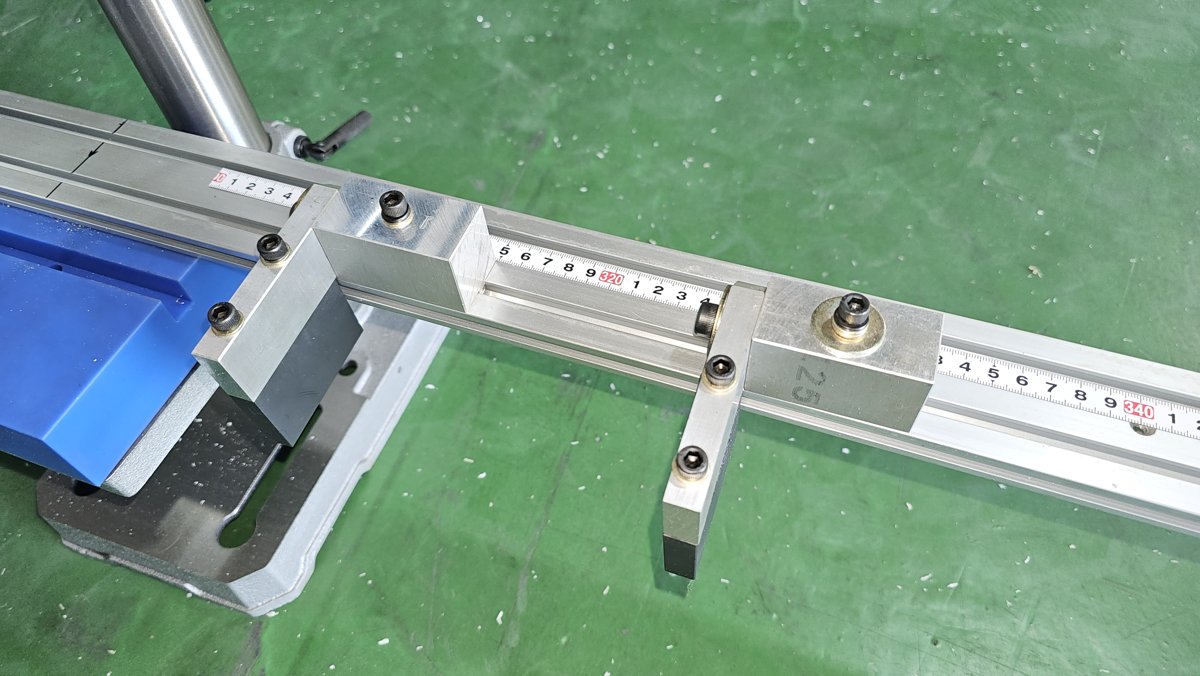

스토퍼와 에어 클램프가 같은 위치를 만듭니다

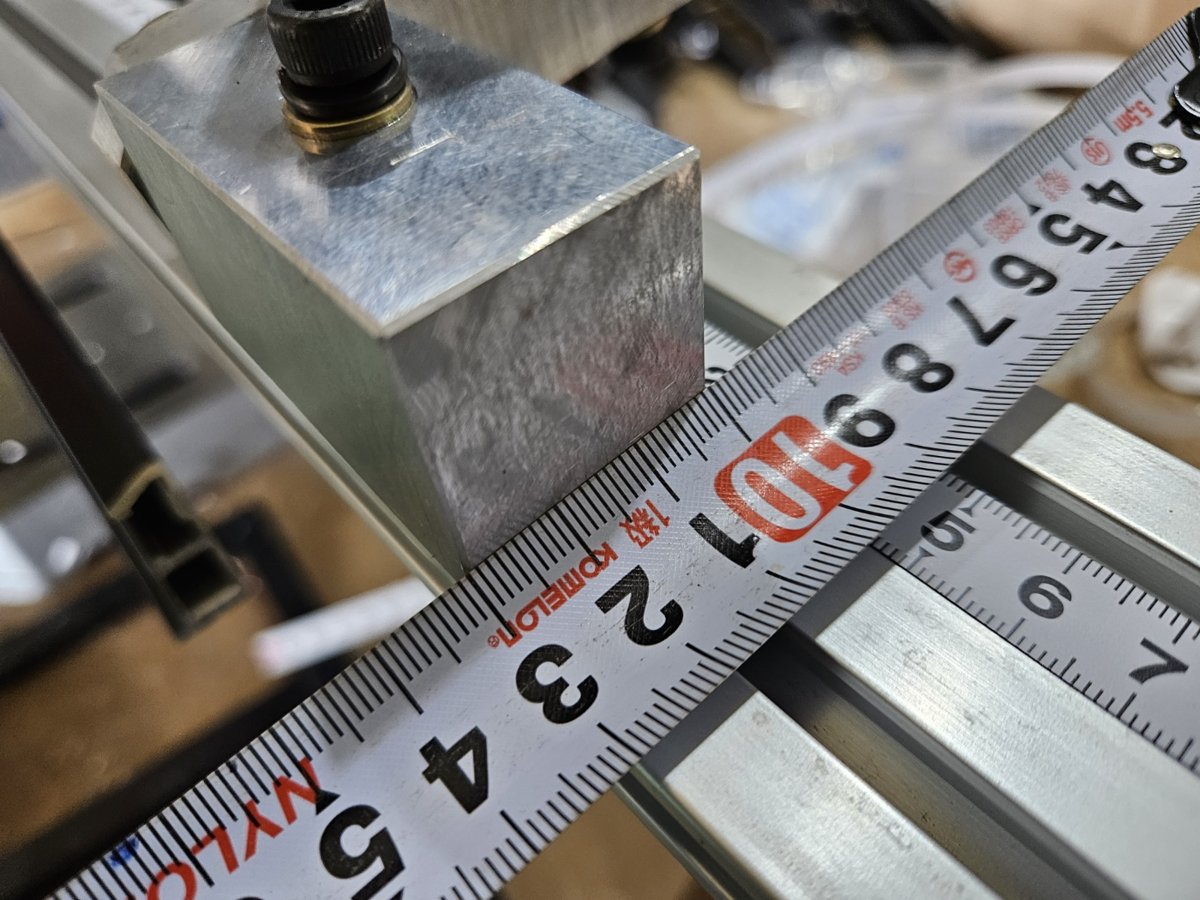

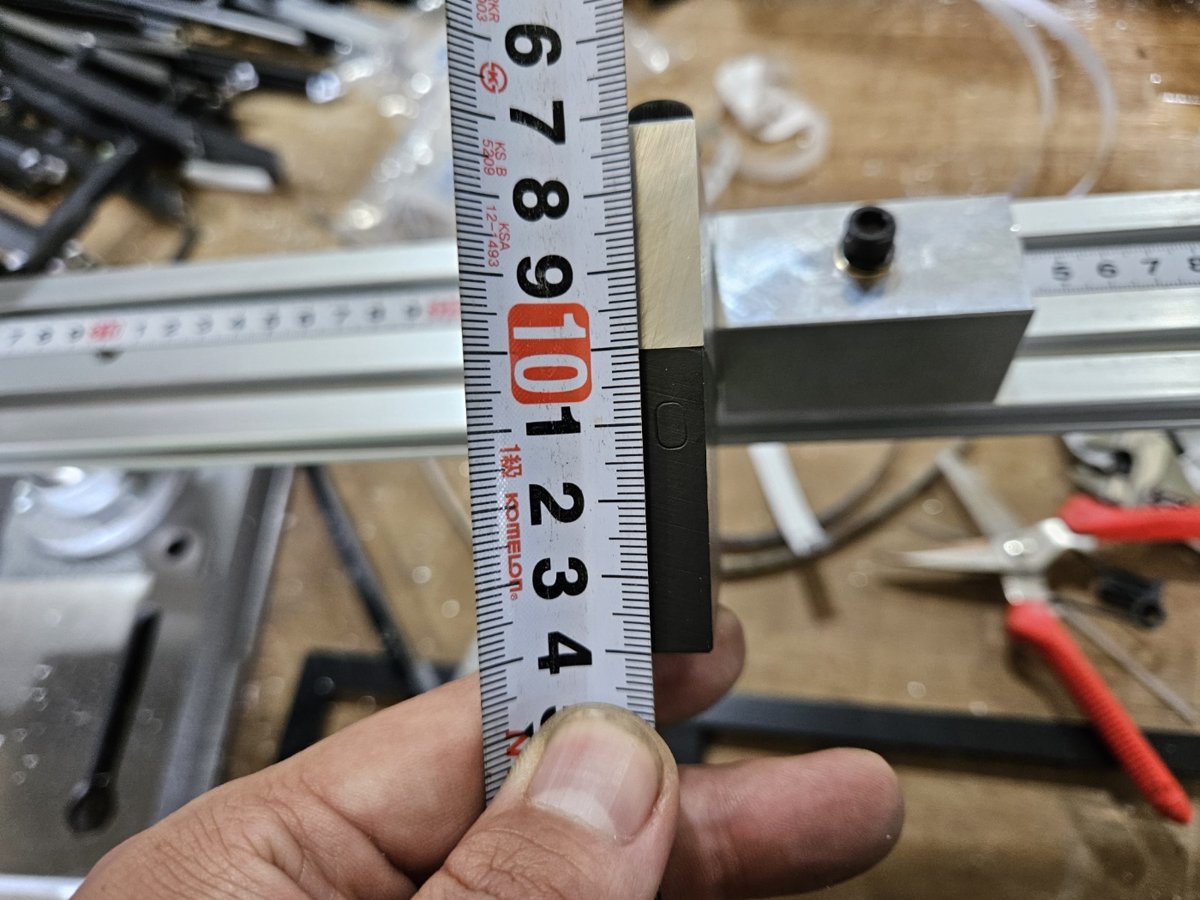

주축은 1.1kW 모터로 최대 1,200RPM까지 회전합니다. 전원은 AC 220V와 380V, 3상과 단상 중에서 고르고 50/60Hz를 씁니다. 가공 대상은 PVC 및 알루미늄 창호의 오사이와 MC판입니다. 자재는 공압 실린더 클램프로 고정하고, 치수 세팅 스토퍼로 가공 위치를 맞춘 뒤 원터치로 조작합니다. 기계 크기는 폭 1,200 × 깊이 500 × 높이 900mm · 중량 약 40kg입니다. 저희가 출고 전에 쓰시는 오사이와 MC판으로 시험 가공을 하고 결합 위치를 함께 보신 뒤 보내 드립니다.

Supply Journey

공급부터 A/S까지, 저희가 직접 합니다

드릴링기와 피스체결기는 프로파일에 구멍을 뚫고 보강재와 중간살을 나사로 고정하는 공정 장비입니다. 국내산 기종과 중국산 · 대만산 기종을 함께 취급하며, 들어온 기계는 김해에서 직접 점검한 뒤 출고합니다. 쓰시는 프로파일에 실제로 구멍을 뚫고 나사를 체결해 본 뒤 보내 드립니다.

제작 · 수입

국내산 기종은 주문 사양을 먼저 확정합니다. 수입 기종은 사양을 정한 뒤 들여옵니다. 드릴 헤드 수와 홀 간격, 스크류 규격이 주문마다 달라지는 기종은 그 값을 먼저 정합니다.

하역 · 검수

입고 즉시 주축 회전과 헤드 오르내림, 에어 클램프와 스크류 공급 상태를 확인합니다. 이 단계에서 걸러진 기계는 전시장에 올리지 않습니다.

전시 보관

김해 전시장에 3축 드릴머신과 락홀 가공기, 피스체결기를 나란히 세워 둡니다. 수동으로 내리는 방식과 CNC로 이송하는 방식의 차이를 실물로 보실 수 있습니다.

시연 · 테스트

쓰시는 프로파일을 가져오시면 그 자재에 실제로 구멍을 뚫고 나사를 체결해 보여 드립니다. 홀 위치와 체결 깊이를 함께 보시고 사양을 정하시면 됩니다.

포장 · 출고

기계는 목재 팔레트에 고정하고, 드릴 척과 공구류는 방청 포장해 따로 넣습니다. 재고가 있는 품목은 바로 출고합니다.

입고 AS

주축 · 베어링 · 에어 실린더 · 전장 부품을 저희가 직접 갖고 있습니다. 들어온 기계는 김해에서 직접 점검하고 수리하며, 부품은 제조사와 협업해 수급합니다.

그래서 받으신 뒤에 홀 간격과 체결 깊이를 처음부터 다시 맞추는 일이 없습니다.

Selection

오사이 · MC판 물량이 있으시면 보십시오

오사이와 MC판 결합 구멍을 반복해 뚫으시면 이 전용기가 세팅 시간을 줄여 줍니다. 여러 홀을 한 번에 뚫으셔야 하면 3축 드릴머신을 함께 보십시오.

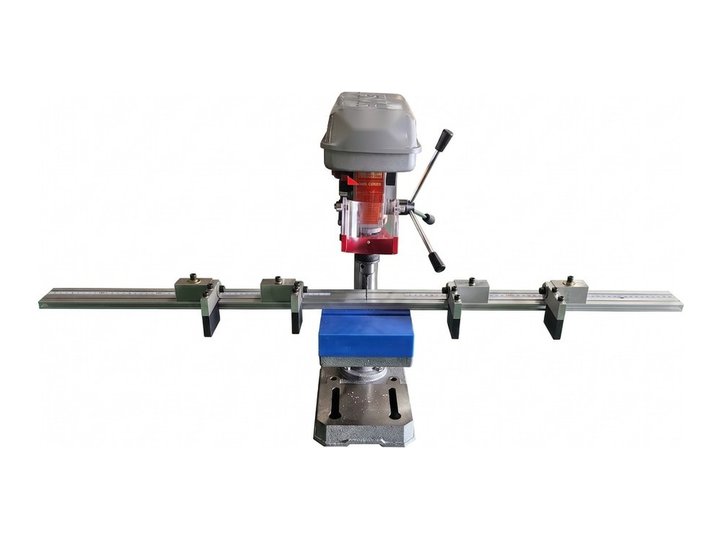

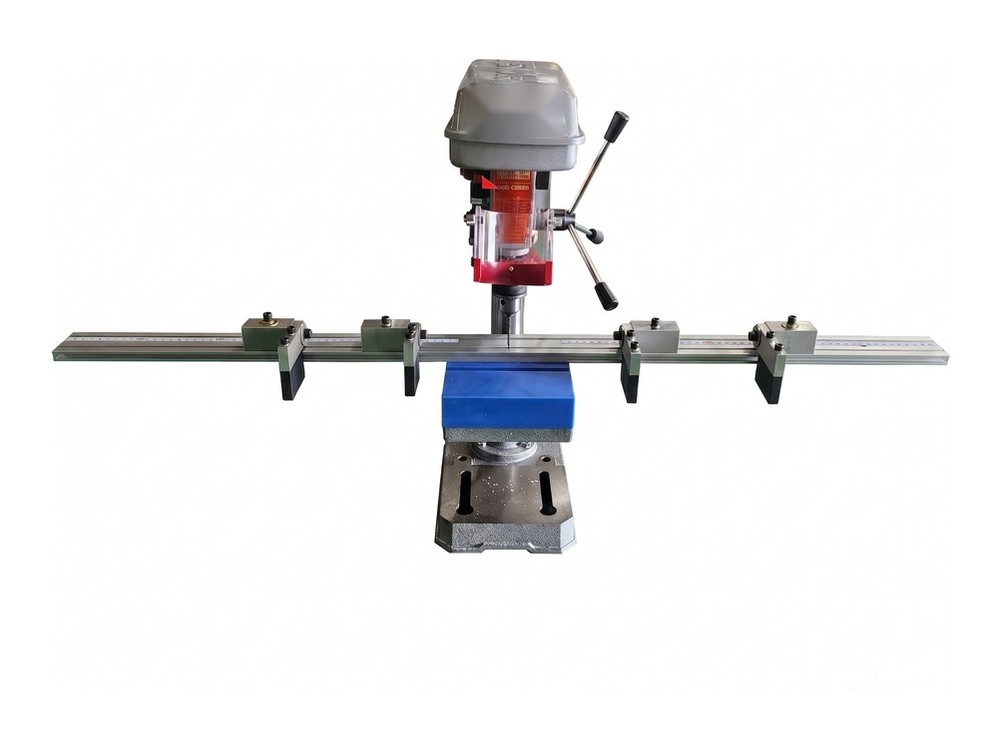

오사이 · MC판 고정 드릴 가공기 (국내산)

품목코드 206100001 AC 220V/380V(3상/단상 선택 · 50/60Hz) · 1.1kW · 주축 최대 1,200RPM · 가공 대상 PVC 및 알루미늄 창호 오사이 · MC판 · 1,200(W) × 500(D) × 900(H)mm · 약 40kg.

🔴 주문 전 확정 사항 — 전원과 오사이 · MC판 단면

전원을 220V와 380V 중에서 주문 때 고르므로 공장 전원을 먼저 알려 주십시오. 쓰시는 오사이와 MC판 실물을 보내 주시면 시험 가공을 해 보고 스토퍼 세팅을 알려 드립니다.

여러 구멍을 한 번에 뚫으셔야 하면

홀 간격을 조절하는 3축 드릴 · 락홀 가공기가 있고, 보강재를 나사로 고정하시려면 피스체결기가 있습니다. 면에 구멍과 홈을 내는 공정은 203 카피루터기입니다.

Model Line-up

오사이 · MC판 고정 드릴 가공기 제원 요약

이 기종군은 한 기종입니다. 상세 치수는 견적 드릴 때 제원표로 보내 드립니다.

	#	모델	가공 대상 · 규격	전원 · 크기 · 중량 · 원산지
	1	오사이 · MC판 고정 드릴 가공기	오사이 · MC판 · 최대 1,200RPM	220V/380V 선택 · 1,200×500×900 · 약 40kg · 국내산

· 가공 대상과 주축 규격을 제원표 그대로 적은 값입니다. · 전원은 220V와 380V 중에서 주문 때 고릅니다.

Specifications

전 모델 공통 사양

아래 항목은 이 기종의 기본 사양입니다.

적용 소재	PVC 및 알루미늄 창호 오사이 · MC판
가공 방식	고정 드릴 가공 — 치수 세팅 스토퍼 · 원터치 조작
주축	1.1kW · 최대 1,200RPM
자재 고정	공압 실린더 클램프
전원	AC 220V/380V — 3상/단상 선택 · 50/60Hz
크기 · 중량	1,200(W) × 500(D) × 900(H)mm · 약 40kg
원산지	국내산
사후 관리	입고 수리 — 주축 · 베어링 · 전장 부품 보유 · 수리가 어려우면 리퍼 서비스
