3-Axis Drilling & Lock-Hole Machine
구멍 세 개를 한 번에 뚫습니다
3-AXIS DRILLING & LOCK-HOLE MACHINE · 8 ITEMS · AUTO / CNC / LOCK-HOLE / DRILL HEAD
드릴 세 개가 함께 내려와 프로파일에 구멍 세 개를 한 번에 뚫는 기종군입니다. 버튼으로 내리는 자동형과 자재를 서보로 밀어 넣는 CNC형이 있고, 손잡이 홀과 락홀을 한 대에서 가공하는 기종과 문설주 전용 기종이 있습니다. 쓰시는 드릴링기에 붙여 3축으로 바꾸는 드릴 헤드도 함께 취급합니다.
3축 동시 드릴링자동 · CNC · 락홀홀거리 20~112mm드릴 헤드 2종
모델 선정 · 견적 문의스마트스토어 바로가기
8종
이 기종군 품목 수
2,000mm
CNC 최대 공급길이
112mm
CNC 최대 홀거리
3.3kW
락홀 가공기 출력
이 계열 8기종 — 아래에서 기종별 사양을 보실 수 있습니다
Selling Points
문의가 많은 세 가지
전화로 가장 많이 받는 세 가지를 앞에 정리했습니다. 아래 값은 모두 각 기종 제원표에 적힌 수치이며, 기종에 따라 달라지는 값은 비교표에 기종별로 적어 두었습니다.
01
홀 간격을 자재마다 다시 맞출 수 있습니다WTM-LZ-13은 드릴 축간을 20 × 20 × 20mm에서 60 × 60 × 60mm까지 조절하고, CNC 두 기종은 홀거리를 20~112mm 사이에서 수치로 넣습니다. 홀 간격이 다른 프로파일마다 지그를 새로 만들지 않고 축간이나 수치만 바꿔 가공합니다.
02
자동형과 CNC형이 물량에 따라 나뉩니다WTM-LZ-13은 220V 1.1kW에 버튼으로 드릴을 내리는 자동형입니다. WTM-LZ-13-CNC는 서보가 자재를 최대 2,000mm까지 밀어 넣고, WTM-LD-13-CNC는 여기에 폭 방향 Y 140mm 이송이 더해집니다. 자재 한 개에 뚫는 홀 수와 하루 물량이 이 선택을 가릅니다.
03
락홀 · 문설주처럼 정해진 가공은 전용기가 있습니다WTM-VLH는 드릴 Φ10~13mm와 톱날 16 × 160mm로 락홀과 손잡이 홀을 한 대에서 가공합니다. WTM-LZ-03은 문설주(중간 세로살) 전용으로 홀 중심거리를 20~110mm에서 조정합니다. 같은 가공을 반복하시면 전용기가 세팅 시간을 줄여 줍니다.
Structure & Tooling
이송 방식과 가공 대상이 여덟 품목을 가릅니다
WTM-LZ-13은 드릴 Φ13을 쓰는 3축 자동형으로 220V 1.1kW · 1,400r/min이며 드릴 축간을 20 × 20 × 20mm에서 60 × 60 × 60mm까지 조절합니다. WTM-LZ-13-CNC와 WTM-LD-13-CNC는 380V 60Hz 1.1kW에 드릴링 헤드 2,800r/min, 드릴 3~7mm를 쓰고 피딩속도 0~5m/min · 홀거리 20~112mm입니다. 앞의 기종은 CNC 최대 공급길이 2,000mm, 뒤의 기종은 X 최대 2,000mm와 Y 최대 140mm를 이송합니다. WTM-VLH는 380V 3.3kW · 2,800r/min에 드릴 Φ10~13mm와 톱날 16 × 160mm로 핸들 홀과 락홀을 가공합니다. WTM-LZ-03은 380V 50Hz 1.1kW · 1,200r/min에 공기압력 0.6~0.8MPa, 드릴 Φ5 · Φ8mm 툴척 교체식이며 공구 가공 스트로크 80mm입니다. WTM-HD-001은 다축 헤드를 작업 사양별로 주문 제작하는 기종으로 공압 클램핑 0.5~0.8MPa, 전원은 220V와 380V 중 주문 때 고릅니다. PLA-668ER 두 품목은 기계 본체가 아니라 드릴링기에 붙이는 3축 헤드로, 원형식은 ER 콜렛 Φ1~7에 축간 21.5 × 21.5mm에서 50 × 50mm까지 조절하고 8kg입니다. 직렬식은 ER16 · ER20 콜렛에 기어 전달 방식이며 마운팅 플랜지로 드릴링머신 · 탭핑기 · 복합가공기에 붙입니다. 저희가 출고 전에 쓰시는 프로파일로 시험 가공을 하고 홀 위치를 함께 보신 뒤 보내 드립니다.
Supply Journey
공급부터 A/S까지, 저희가 직접 합니다
드릴링기와 피스체결기는 프로파일에 구멍을 뚫고 보강재와 중간살을 나사로 고정하는 공정 장비입니다. 국내산 기종과 중국산 · 대만산 기종을 함께 취급하며, 들어온 기계는 김해에서 직접 점검한 뒤 출고합니다. 쓰시는 프로파일에 실제로 구멍을 뚫고 나사를 체결해 본 뒤 보내 드립니다.
01
제작 · 수입
국내산 기종은 주문 사양을 먼저 확정합니다. 수입 기종은 사양을 정한 뒤 들여옵니다. 드릴 헤드 수와 홀 간격, 스크류 규격이 주문마다 달라지는 기종은 그 값을 먼저 정합니다.
02
하역 · 검수
입고 즉시 주축 회전과 헤드 오르내림, 에어 클램프와 스크류 공급 상태를 확인합니다. 이 단계에서 걸러진 기계는 전시장에 올리지 않습니다.
03
전시 보관
김해 전시장에 3축 드릴머신과 락홀 가공기, 피스체결기를 나란히 세워 둡니다. 수동으로 내리는 방식과 CNC로 이송하는 방식의 차이를 실물로 보실 수 있습니다.
04
시연 · 테스트
쓰시는 프로파일을 가져오시면 그 자재에 실제로 구멍을 뚫고 나사를 체결해 보여 드립니다. 홀 위치와 체결 깊이를 함께 보시고 사양을 정하시면 됩니다.
05
포장 · 출고
기계는 목재 팔레트에 고정하고, 드릴 척과 공구류는 방청 포장해 따로 넣습니다. 재고가 있는 품목은 바로 출고합니다.
06
입고 AS
주축 · 베어링 · 에어 실린더 · 전장 부품을 저희가 직접 갖고 있습니다. 들어온 기계는 김해에서 직접 점검하고 수리하며, 부품은 제조사와 협업해 수급합니다.
그래서 받으신 뒤에 홀 간격과 체결 깊이를 처음부터 다시 맞추는 일이 없습니다.
Selection
홀 수와 가공 대상으로 좁히시면 됩니다
먼저 일반 홀인지, 락홀 · 문설주처럼 정해진 가공인지 나누십시오. 일반 홀이면 하루 물량과 자재 길이로 자동형과 CNC형 중에서 고르시면 됩니다.
WTM-LZ-13 — 3축 자동 · 220V (중국산)
WTM-LZ-13 220V · 1.1kW · 1,400r/min · 드릴 Φ13 · 드릴 축간 20 × 20 × 20 ~ 60 × 60 × 60mm · 5,500(10,500) × 1,900 × 1,000mm · 300kg. 3상 배선 없이 3축 자동 드릴링을 시작하실 수 있습니다.
WTM-LZ-13-CNC — CNC 공급길이 2,000mm (중국산)
WTM-LZ-13-CNC 380V 60Hz · 1.1kW · 드릴링 헤드 2,800r/min · 드릴 3~7mm · CNC 최대 공급길이 2,000mm · 피딩속도 0~5m/min · 홀거리 20~112mm · 1,500 × 800 × 1,700mm · 450kg. 서보가 자재를 밀어 넣으며 정해진 간격으로 연속 가공합니다.
WTM-LD-13-CNC — X 2,000 · Y 140mm 이송 (중국산)
WTM-LD-13-CNC 380V 60Hz · 1.1kW · 드릴링 헤드 2,800r/min · 드릴 3~7mm · X 최대 공급길이 2,000mm · Y 최대 140mm · 피딩속도 0~5m/min · 홀거리 20~112mm · 1,500 × 800 × 1,600mm · 450kg. 길이 방향에 폭 방향 홀 위치까지 자동으로 맞춥니다.
WTM-VLH — 락홀 · 핸들 홀 (중국산)
WTM-VLH 380V · 3.3kW · 2,800r/min · 드릴 Φ10~13mm · 톱날 16 × 160mm · 800 × 695 × 1,000mm · 200kg. 구멍을 뚫는 드릴과 긴 홈을 내는 톱날을 한 대에 갖춰 락홀과 핸들 홀을 함께 처리합니다.
WTM-LZ-03 — 문설주 전용 · 주문제작
WTM-LZ-03 380V 50Hz · 1.1kW · 1,200r/min · 공기압력 0.6~0.8MPa · 드릴 Φ5 · Φ8mm(툴척 교체식) · 공구 가공 스트로크 80mm · 홀 중심거리 20~110mm · 790 × 580 × 1,800mm. 지지대를 옮겨 홀 피치를 바꿉니다. 제원표에 원산지 · 중량 행이 없어 문의 주시면 확인해 드립니다.
WTM-HD-001 — 다축 동시 타공 (국내산)
WTM-HD-001 220V · 380V 주문 때 선택 · 모터 스핀들 구동 · 공압 클램핑 0.5~0.8MPa · 다축 헤드 작업 사양별 주문 제작 · 가로 4,000(가변) × 높이 1,200 × 폭 800mm · 약 40kg. 알루미늄 프로파일 · PVC 창호 · 금속 보강재에 쓰며, 스핀들 간격을 쓰시는 홀 배치에 맞춰 만듭니다.
PLA-668ER — 3축 드릴 헤드 원형식 · 직렬식 (대만산)
원형식 ER 콜렛 Φ1~7 · 축간 21.5 × 21.5 ~ 50 × 50mm · 90 × 200 × 140mm · 8kg · 주문제작. 직렬식 3축 직렬 배치 · ER16 · ER20 콜렛 · 기어 전달 방식 · 마운팅 플랜지. 쓰시는 단축 드릴링기에 붙여 3축 동시 가공으로 바꿉니다. 직렬식은 재고를 먼저 확인해 드립니다.
🔴 주문 전 확정 사항 — 홀 배치 도면과 프로파일 단면
같은 기종이라도 홀 간격과 프로파일 단면에 따라 축간과 클램프 위치를 다르게 맞춥니다. 홀 위치 도면이나 실물 자재를 보내 주시면 시험 가공을 해 보고 맞는 기종과 세팅을 알려 드립니다.
Model Line-up
3축 드릴 · 락홀 가공기 8종 비교
가공 범위 칸은 각 품목 제원표의 가공 능력 값입니다. 상세 치수는 견적 드릴 때 제원표로 보내 드립니다.
| # | 모델 | 가공 범위 · 규격 | 전원 · 크기 · 중량 · 원산지 | |
|---|---|---|---|---|
| 3축 드릴머신 | ||||
 | 1 | WTM-LZ-13 | 드릴 Φ13 · 축간 20~60mm | 220V · 5,500(10,500)×1,900×1,000 · 300kg · 중국산 |
 | 2 | WTM-LZ-13-CNC | CNC 공급 2,000mm · 홀거리 20~112mm | 380V 60Hz · 1,500×800×1,700 · 450kg · 중국산 |
 | 3 | WTM-LD-13-CNC | X 2,000 · Y 140mm · 홀거리 20~112mm | 380V 60Hz · 1,500×800×1,600 · 450kg · 중국산 |
| 락홀 · 문설주 가공기 | ||||
 | 4 | WTM-VLH | 드릴 Φ10~13mm · 톱날 16 × 160mm | 380V · 800×695×1,000 · 200kg · 중국산 |
 | 5 | WTM-LZ-03 | 드릴 Φ5 · Φ8mm · 홀 중심거리 20~110mm | 380V 50Hz · 790×580×1,800 |
| 다축 드릴 · 드릴 헤드 | ||||
 | 6 | WTM-HD-001 | 다축 동시 타공 · 헤드 주문 제작 | 220V/380V 선택 · 4,000(가변)×1,200×800 · 약 40kg · 국내산 |
 | 7 | PLA-668ER (원형식) | ER 콜렛 Φ1~7 · 축간 21.5~50mm | 90×200×140 · 8kg · 대만산 |
 | 8 | PLA-668ER (직렬식) | 직렬 3축 · ER16/ER20 콜렛 | 대만산 |
표의 모델명을 누르시면 그 모델만 따로 보는 페이지로 갑니다. · WTM-LZ-03은 제원표에 원산지 · 중량 행이 없고, 드릴 헤드 직렬식은 전원 · 크기 · 중량 행이 없어 칸을 비웠습니다. · WTM-LZ-13은 220V, WTM-HD-001은 220V · 380V 중 선택, 나머지 기계는 380V입니다. · PLA-668ER 두 품목은 기계 본체가 아니라 드릴링기에 붙이는 헤드입니다.
Specifications
전 모델 공통 사양
아래 항목은 이 기종군에 공통으로 적용됩니다. 품목마다 달라지는 것은 이송 방식 · 드릴 규격 · 전원 · 크기 · 중량입니다.
| 적용 소재 | 알루미늄 창호 프로파일 · PVC 프로파일 · 금속 보강재 |
|---|---|
| 가공 방식 | 3축 자동 · 3축 CNC 이송 · 드릴 + 밀링 락홀 · 문설주 전용 · 다축 동시 타공 · 후장착 3축 헤드 |
| 주축 | 1,200~2,800r/min — 기종별 제원표 값 |
| 공구 | 드릴 Φ13(WTM-LZ-13) · 드릴 3~7mm(CNC 2종) · 드릴 Φ10~13mm + 톱날 16 × 160mm(WTM-VLH) · 드릴 Φ5 · Φ8mm(WTM-LZ-03) · ER 콜렛(드릴 헤드) |
| 홀 간격 | 축간 20~60mm(WTM-LZ-13) · 홀거리 20~112mm(CNC 2종) · 홀 중심거리 20~110mm(WTM-LZ-03) · 축간 21.5~50mm(드릴 헤드 원형식) |
| 전원 | 220V(WTM-LZ-13) · 220V/380V 선택(WTM-HD-001) · 380V(나머지 기계) |
| 원산지 | 기종별 표기 — 중국산 · 국내산 · 대만산(위 비교표 참조) |
| 사후 관리 | 입고 수리 — 주축 · 베어링 · 전장 부품 보유 · 수리가 어려우면 리퍼 서비스 |
알루미늄 프로파일PVC 프로파일금속 보강재
Real Product
실물 · 3축 드릴 · 락홀 가공기
이 기종군 대표 품목의 실물입니다. 김해 전시장에서 자동형과 CNC형을 나란히 보실 수 있습니다.

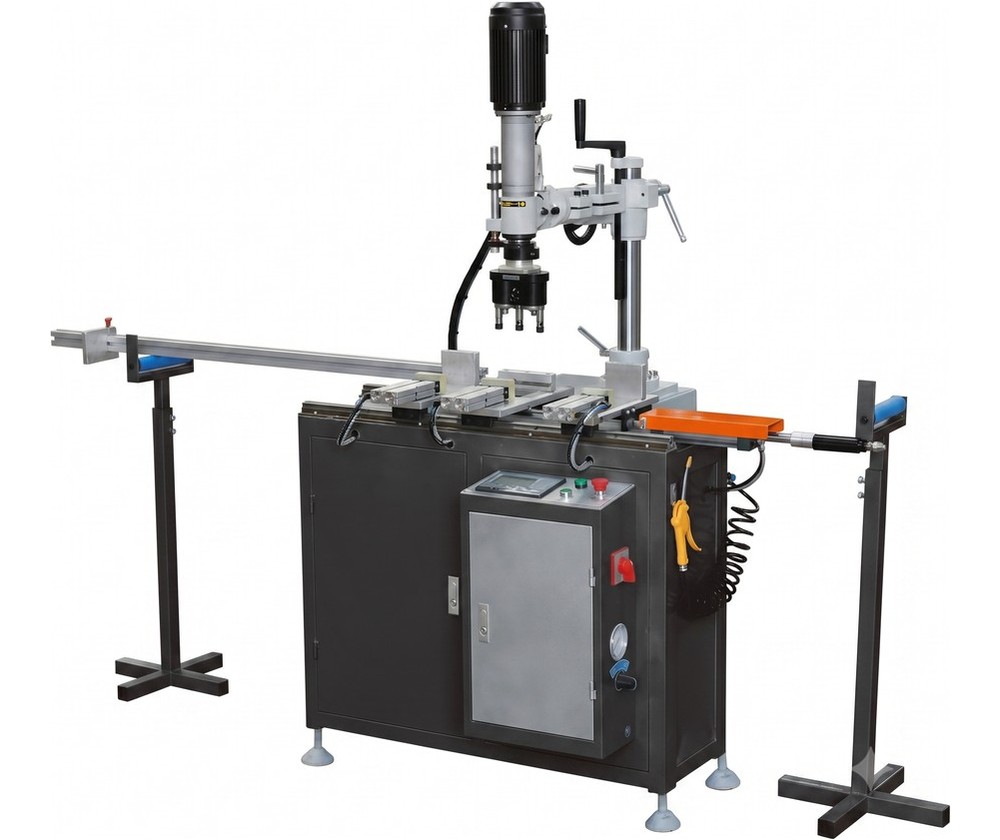

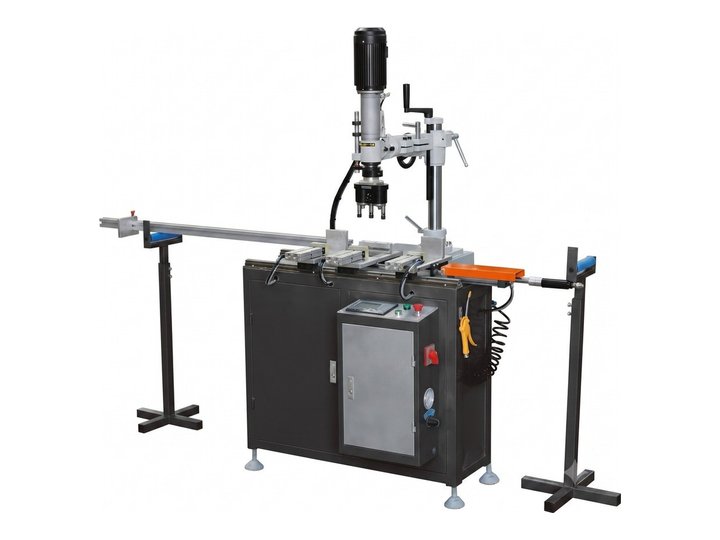

WTM-LZ-13-CNC — CNC 공급길이 2,000mm · 홀거리 20~112mm · 450kg
WTM-LD-13-CNC — X 2,000 · Y 140mm 이송 · 450kg
WTM-VLH — 드릴 Φ10~13 · 톱날 16 × 160mm · 3.3kW
PLA-668ER 원형식 — ER 콜렛 Φ1~7 · 축간 21.5~50mm · 8kg
Series Line-up
알루미늄 드릴링 · 피스체결기 다섯 기종군
드릴링기와 피스체결기는 헤드 수와 가공 대상에 따라 다섯 기종군으로 나뉩니다. 지금 보시는 기종군은 진한 칸이며, 다른 칸을 누르시면 그 기종군 페이지로 이동합니다. 앞 공정인 알루미늄 절단기는 101 계열에 있습니다.
4헤드 드릴링 머신
1종 · 헤드 4개 · 드릴 Φ3~13 · 기계 길이 6,000mm
3축 드릴 · 락홀 가공기
8종 · 3축 자동 · CNC · 락홀 · 문설주 · 다축 · 드릴 헤드
피스체결기
4종 · 1헤드 · 4헤드 · CNC · 중간살 측면 · 스크류 자동 공급
CNC 터닝도어 경첩 드릴
1종 · 3축 CNC · X 2,500 · Y 150 · Z 250mm · 주문제작
오사이 · MC판 드릴
1종 · 오사이 · MC판 전용 · 220V/380V 선택 · 약 40kg
Order & Delivery
주문 · 납기 안내
모델 선정
자재 한 개에 뚫는 홀 수와 간격, 락홀 · 문설주 가공 여부, 하루 물량과 공장 전원을 알려 주시면 여덟 품목 중 후보를 한둘로 좁혀 드립니다.
시험 가공 후 출고
출고 전에 쓰시는 자재에 구멍을 뚫어 홀 위치와 가공면을 확인합니다. 결과는 사진으로 보내 드립니다.
설치 · 시운전
전원과 설치 자리를 준비해 주시면 설치 후 첫 홀 간격 세팅까지 함께 진행합니다. WTM-LZ-03 · WTM-HD-001은 에어 배관이 함께 필요합니다.
재고 · 출고
국내에 재고가 있는 품목은 바로 출고합니다. 주문 전 재고 상황을 확인해 드립니다. 주문제작 품목은 제작 기간을 먼저 알려 드립니다.
사전 시연
시연은 김해 전시장에서 진행합니다. 쓰시는 프로파일 단면과 홀 위치 도면을 알려 주시면 같은 조건으로 뚫어 보여 드립니다. 방문 일정은 아래 채널로 미리 예약해 주십시오.
직접 들여오신 기계와 다른 점
저희는 출고 전에 쓰시는 자재로 시험 가공을 해 본 뒤 보내 드립니다. 주축 · 베어링 · 전장 부품을 재고로 갖고 있어 부품이 바로 나가고, 수리는 김해에서 직접 합니다. 수리가 어려운 경우에는 리퍼 서비스를 제공합니다(협의 후 비용이 발생합니다).
