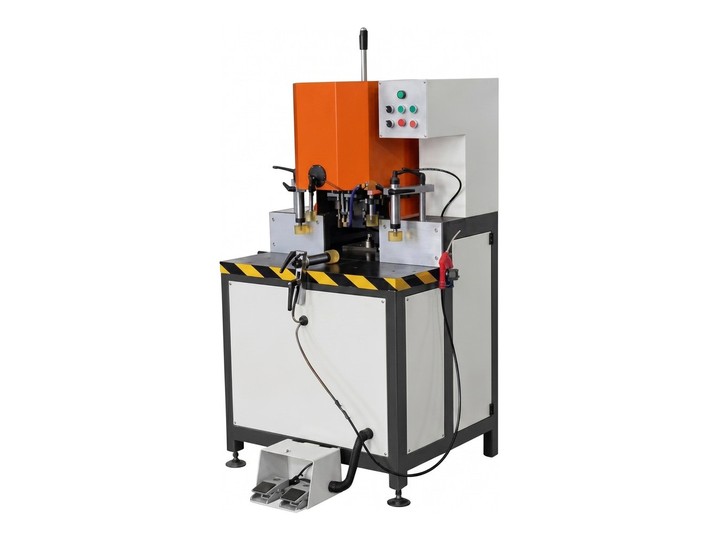

3-Axis Drilling & Lock-Hole Machine

락홀과 핸들 홀을
드릴과 톱날로 한 대에서 가공합니다

VERTICAL 3-AXIS LOCK-HOLE MACHINE WTM-VLH · DRILL Φ10~13 · SAW 16 × 160 mm · 380V 3.3 kW · 200 kg

구멍을 뚫는 드릴과 긴 홈을 내는 톱날을 한 대에 갖춰 창호 락홀과 핸들 홀을 가공하는 수직 3축 락홀 가공기입니다. 드릴은 Φ10~13mm, 톱날은 16 × 160mm를 쓰고 주축은 2,800r/min입니다. 전원은 380V · 3.3kW이고 기계 크기는 800 × 695 × 1,000mm, 중량은 200kg입니다.

드릴 Φ10~13 · 톱날 16 × 160mm380V · 3.3kW · 2,800r/min200kg

이 모델 견적 문의 스마트스토어 바로가기

3.3kW

소비전력

2,800r/min

주축 회전수

16 × 160mm

톱날 규격

200kg

기계 중량

이 계열 8기종 — 지금 보시는 기종에 테두리가 있습니다

Selling Points

WTM-VLH에 문의가 많은 세 가지

3축 드릴 · 락홀 가공기 기종군 8종 가운데 WTM-VLH만의 값입니다. 공급 방식과 사후 관리는 8종이 같습니다.

락홀과 핸들 홀을 한 대에서 끝냅니다구멍 뚫기와 홈 가공을 각각 맞는 공구로 한 기계에서 처리합니다. 락홀을 드릴링기와 밀링기로 나눠 가공하던 공정을 한 자리로 모읍니다.

드릴 Φ10~13mm · 톱날 16 × 160mm홀은 드릴로, 홈은 톱날로 가공합니다. 쓰시는 도어 락과 핸들의 홀 · 홈 치수를 알려 주시면 이 공구 범위로 가공되는지 확인해 드립니다.

설치 면적 800 × 695mm에 출력 3.3kW입니다기계 크기 800 × 695 × 1,000mm, 중량 200kg이라 기존 라인 사이에 놓으실 수 있습니다. 전원은 3상 380V가 필요합니다.

Structure & Tooling

드릴과 톱날을 한 본체에 갖췄습니다

수직 3축 구성으로 드릴 Φ10~13mm와 톱날 16 × 160mm를 함께 씁니다. 주축은 2,800r/min으로 회전하고 핸들 홀과 락홀을 한 대에서 가공합니다. 전원은 380V · 3.3kW이며 기계 크기는 800 × 695 × 1,000mm, 중량은 200kg입니다. 저희가 출고 전에 쓰시는 도어 프로파일에 락홀을 가공해 치수를 확인한 뒤 보내 드립니다.

Supply Journey

공급부터 A/S까지, 저희가 직접 합니다

드릴링기와 피스체결기는 프로파일에 구멍을 뚫고 보강재와 중간살을 나사로 고정하는 공정 장비입니다. 국내산 기종과 중국산 · 대만산 기종을 함께 취급하며, 들어온 기계는 김해에서 직접 점검한 뒤 출고합니다. 쓰시는 프로파일에 실제로 구멍을 뚫고 나사를 체결해 본 뒤 보내 드립니다.

제작 · 수입

국내산 기종은 주문 사양을 먼저 확정합니다. 수입 기종은 사양을 정한 뒤 들여옵니다. 드릴 헤드 수와 홀 간격, 스크류 규격이 주문마다 달라지는 기종은 그 값을 먼저 정합니다.

하역 · 검수

입고 즉시 주축 회전과 헤드 오르내림, 에어 클램프와 스크류 공급 상태를 확인합니다. 이 단계에서 걸러진 기계는 전시장에 올리지 않습니다.

전시 보관

김해 전시장에 3축 드릴머신과 락홀 가공기, 피스체결기를 나란히 세워 둡니다. 수동으로 내리는 방식과 CNC로 이송하는 방식의 차이를 실물로 보실 수 있습니다.

시연 · 테스트

쓰시는 프로파일을 가져오시면 그 자재에 실제로 구멍을 뚫고 나사를 체결해 보여 드립니다. 홀 위치와 체결 깊이를 함께 보시고 사양을 정하시면 됩니다.

포장 · 출고

기계는 목재 팔레트에 고정하고, 드릴 척과 공구류는 방청 포장해 따로 넣습니다. 재고가 있는 품목은 바로 출고합니다.

입고 AS

주축 · 베어링 · 에어 실린더 · 전장 부품을 저희가 직접 갖고 있습니다. 들어온 기계는 김해에서 직접 점검하고 수리하며, 부품은 제조사와 협업해 수급합니다.

그래서 받으신 뒤에 홀 간격과 체결 깊이를 처음부터 다시 맞추는 일이 없습니다.

Specifications

WTM-VLH 제원

위 표가 이 모델의 값이고, 아래 표는 3축 드릴 · 락홀 가공기 기종군 8종에 공통으로 적용됩니다.

모델명	WTM-VLH
원산지	중국산
사용전원	380V
소비전력	3.3kW
모터 회전수	2,800r/min
톱날·커터	드릴 Φ10~13mm / 톱날 16 × 160mm
가공·절단 능력	핸들 홀 및 락홀 가공
기계크기(mm)	800 × 695 × 1,000
중량	200kg

아래 항목은 이 기종군에 공통으로 적용됩니다. 품목마다 달라지는 것은 이송 방식 · 드릴 규격 · 전원 · 크기 · 중량입니다.

적용 소재	알루미늄 창호 프로파일 · PVC 프로파일 · 금속 보강재
가공 방식	3축 자동 · 3축 CNC 이송 · 드릴 + 밀링 락홀 · 문설주 전용 · 다축 동시 타공 · 후장착 3축 헤드
주축	1,200~2,800r/min — 기종별 제원표 값
공구	드릴 Φ13(WTM-LZ-13) · 드릴 3~7mm(CNC 2종) · 드릴 Φ10~13mm + 톱날 16 × 160mm(WTM-VLH) · 드릴 Φ5 · Φ8mm(WTM-LZ-03) · ER 콜렛(드릴 헤드)
홀 간격	축간 20~60mm(WTM-LZ-13) · 홀거리 20~112mm(CNC 2종) · 홀 중심거리 20~110mm(WTM-LZ-03) · 축간 21.5~50mm(드릴 헤드 원형식)
전원	220V(WTM-LZ-13) · 220V/380V 선택(WTM-HD-001) · 380V(나머지 기계)
원산지	기종별 표기 — 중국산 · 국내산 · 대만산(이 모델 값은 위 제원표에)
사후 관리	입고 수리 — 주축 · 베어링 · 전장 부품 보유 · 수리가 어려우면 리퍼 서비스

알루미늄 프로파일PVC 프로파일금속 보강재

Real Product

실물 · 3축 드릴 · 락홀 가공기

이 기종군 대표 품목의 실물입니다. 김해 전시장에서 자동형과 CNC형을 나란히 보실 수 있습니다.

WTM-LZ-13-CNC — CNC 공급길이 2,000mm · 홀거리 20~112mm · 450kg

WTM-LD-13-CNC — X 2,000 · Y 140mm 이송 · 450kg

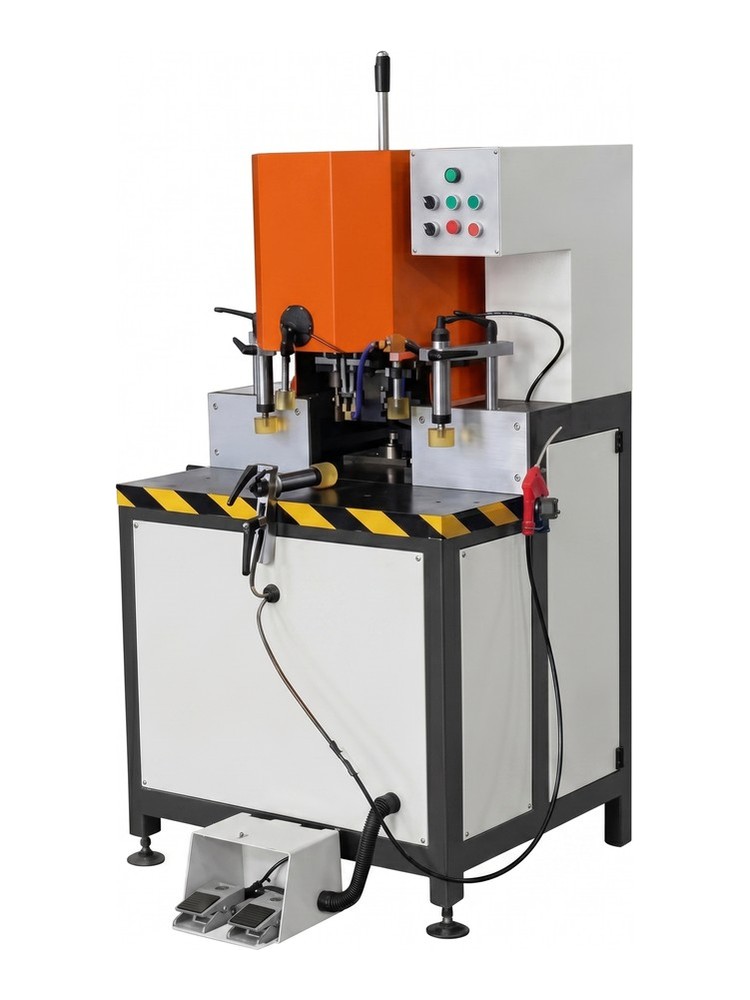

WTM-VLH — 드릴 Φ10~13 · 톱날 16 × 160mm · 3.3kW

PLA-668ER 원형식 — ER 콜렛 Φ1~7 · 축간 21.5~50mm · 8kg

Line-up

3축 드릴 · 락홀 가공기 8종 가운데 이 자리입니다

지금 보고 계신 모델은 WTM-VLH입니다. 조건이 맞지 않으시면 아래에서 옆 모델을 눌러 보십시오. 다섯 기종군을 한 번에 보시려면 드릴링 · 피스체결기 색인, 이 기종군 전체 비교표는 3축 드릴 · 락홀 가공기에 있습니다. 앞 공정인 알루미늄 절단기는 101 계열에 있습니다.

WTM-LZ-13

드릴 Φ13 · 축간 20~60mm

WTM-LZ-13-CNC

CNC 공급 2,000mm · 홀거리 20~112mm

WTM-LD-13-CNC

X 2,000 · Y 140mm · 홀거리 20~112mm

WTM-VLH

드릴 Φ10~13mm · 톱날 16 × 160mm

WTM-LZ-03

드릴 Φ5 · Φ8mm · 홀 중심거리 20~110mm

WTM-HD-001

다축 동시 타공 · 헤드 주문 제작
