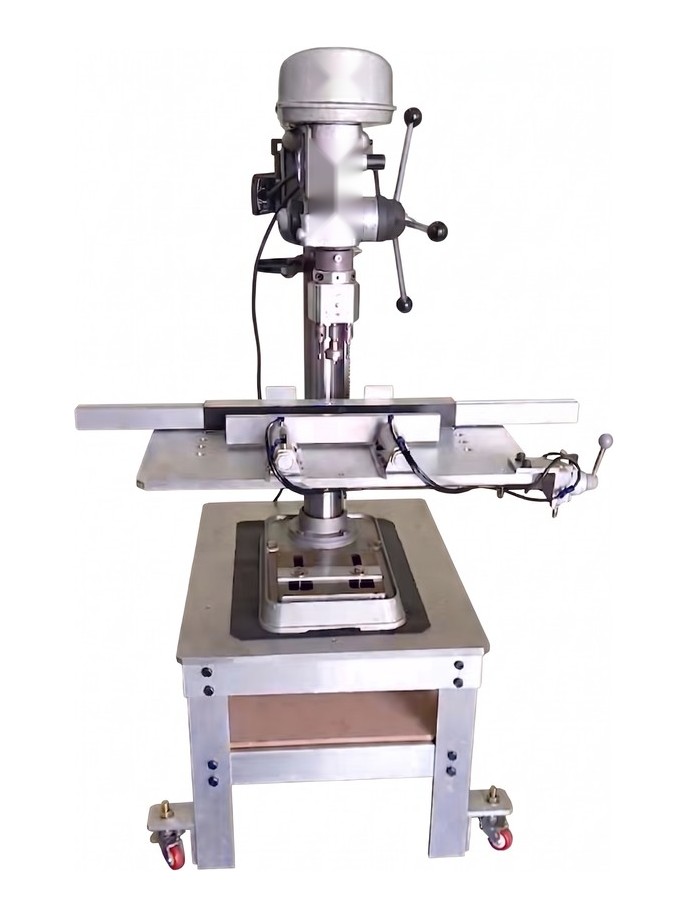

3-Axis Drilling & Lock-Hole Machine

홀 여러 개를
다축 헤드로 동시에 뚫습니다

MULTI-SPINDLE DRILLING MACHINE WTM-HD-001 · SIMULTANEOUS MULTI-HOLE · 220V / 380V · PNEUMATIC CLAMP

스핀들 여러 개를 단 헤드로 프로파일에 홀 여러 개를 동시에 뚫는 다축 드릴입니다. 스핀들 구성은 쓰시는 홀 배치에 맞춰 주문 제작하고, 자재는 공압 클램핑 0.5~0.8MPa로 고정합니다. 전원은 220V와 380V 중 주문 때 고릅니다. 기계 크기는 가로 4,000(가변) × 높이 1,200 × 폭 800mm이며 알루미늄 프로파일 · PVC 창호 · 금속 보강재에 씁니다.

다축 동시 타공220V/380V 선택약 40kg

이 모델 견적 문의 스마트스토어 바로가기

다축

헤드 구성

0.8MPa

최대 공기압력

4,000mm

가로 크기(가변)

1,200mm

기계 높이

이 계열 8기종 — 지금 보시는 기종에 테두리가 있습니다

Selling Points

WTM-HD-001에 문의가 많은 세 가지

3축 드릴 · 락홀 가공기 기종군 8종 가운데 WTM-HD-001만의 값입니다. 공급 방식과 사후 관리는 8종이 같습니다.

홀 여러 개를 한 번에 뚫습니다다축 헤드가 한 번 내려와 여러 홀을 함께 가공합니다. 같은 홀 배치를 반복해 가공하시면 홀마다 드릴을 옮겨 대던 작업이 한 번의 동작으로 줄어듭니다.

스핀들 간격을 홀 배치에 맞춰 만듭니다다축 헤드는 작업 사양별로 주문 제작합니다. 홀 위치 도면을 보내 주시면 스핀들 수와 간격을 그 배치에 맞춰 구성해 드립니다.

전원을 220V · 380V 중에서 고릅니다공장에 3상 배선이 없으면 220V로, 있으면 380V로 주문하실 수 있습니다. 자재는 공압 클램핑 0.5~0.8MPa로 고정하므로 에어 배관이 함께 필요합니다.

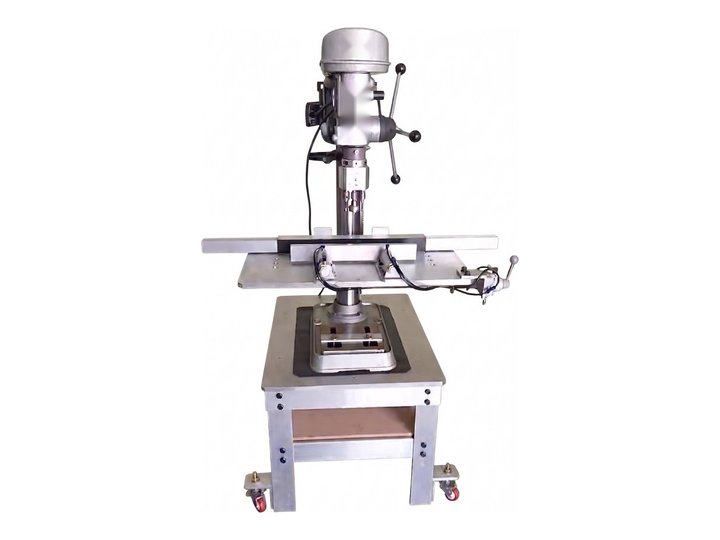

Structure & Tooling

다축 헤드와 공압 클램핑으로 구성됩니다

모터가 스핀들을 구동하고 자재는 공압 클램핑으로 고정합니다. 공기압력은 5.0~8.0kgf/cm²(0.5~0.8MPa)입니다. 스핀들을 몇 개, 어떤 간격으로 둘지는 작업 사양에 맞춰 주문 제작합니다. 전원은 220V와 380V 중 주문 때 선택하며 기계 크기는 가로 4,000(가변) × 높이 1,200 × 폭 800mm, 중량은 약 40kg입니다. 저희가 헤드 구성을 확정한 뒤 쓰시는 자재에 시험 타공을 해 보고 보내 드립니다.

Supply Journey

공급부터 A/S까지, 저희가 직접 합니다

드릴링기와 피스체결기는 프로파일에 구멍을 뚫고 보강재와 중간살을 나사로 고정하는 공정 장비입니다. 국내산 기종과 중국산 · 대만산 기종을 함께 취급하며, 들어온 기계는 김해에서 직접 점검한 뒤 출고합니다. 쓰시는 프로파일에 실제로 구멍을 뚫고 나사를 체결해 본 뒤 보내 드립니다.

제작 · 수입

국내산 기종은 주문 사양을 먼저 확정합니다. 수입 기종은 사양을 정한 뒤 들여옵니다. 드릴 헤드 수와 홀 간격, 스크류 규격이 주문마다 달라지는 기종은 그 값을 먼저 정합니다.

하역 · 검수

입고 즉시 주축 회전과 헤드 오르내림, 에어 클램프와 스크류 공급 상태를 확인합니다. 이 단계에서 걸러진 기계는 전시장에 올리지 않습니다.

전시 보관

김해 전시장에 3축 드릴머신과 락홀 가공기, 피스체결기를 나란히 세워 둡니다. 수동으로 내리는 방식과 CNC로 이송하는 방식의 차이를 실물로 보실 수 있습니다.

시연 · 테스트

쓰시는 프로파일을 가져오시면 그 자재에 실제로 구멍을 뚫고 나사를 체결해 보여 드립니다. 홀 위치와 체결 깊이를 함께 보시고 사양을 정하시면 됩니다.

포장 · 출고

기계는 목재 팔레트에 고정하고, 드릴 척과 공구류는 방청 포장해 따로 넣습니다. 재고가 있는 품목은 바로 출고합니다.

입고 AS

주축 · 베어링 · 에어 실린더 · 전장 부품을 저희가 직접 갖고 있습니다. 들어온 기계는 김해에서 직접 점검하고 수리하며, 부품은 제조사와 협업해 수급합니다.

그래서 받으신 뒤에 홀 간격과 체결 깊이를 처음부터 다시 맞추는 일이 없습니다.

Specifications

WTM-HD-001 제원

위 표가 이 모델의 값이고, 아래 표는 3축 드릴 · 락홀 가공기 기종군 8종에 공통으로 적용됩니다.

모델명	WTM-HD-001
적용 소재	알루미늄 프로파일, PVC 창호, 금속 보강재 등
구동 방식	모터 스핀들 구동 / 공압 클램핑
공기압력	5.0~8.0 kgf/cm² (0.5~0.8MPa)
스핀들 구성	다축 헤드(작업 사양별 주문 제작)
사용전원	220V/380V(주문 시 선택)
기계크기(mm)	가로 4,000(가변) × 높이 1,200 × 폭 800
중량	약 40kg
원산지	국내산

아래 항목은 이 기종군에 공통으로 적용됩니다. 품목마다 달라지는 것은 이송 방식 · 드릴 규격 · 전원 · 크기 · 중량입니다.

적용 소재	알루미늄 창호 프로파일 · PVC 프로파일 · 금속 보강재
가공 방식	3축 자동 · 3축 CNC 이송 · 드릴 + 밀링 락홀 · 문설주 전용 · 다축 동시 타공 · 후장착 3축 헤드
주축	1,200~2,800r/min — 기종별 제원표 값
공구	드릴 Φ13(WTM-LZ-13) · 드릴 3~7mm(CNC 2종) · 드릴 Φ10~13mm + 톱날 16 × 160mm(WTM-VLH) · 드릴 Φ5 · Φ8mm(WTM-LZ-03) · ER 콜렛(드릴 헤드)
홀 간격	축간 20~60mm(WTM-LZ-13) · 홀거리 20~112mm(CNC 2종) · 홀 중심거리 20~110mm(WTM-LZ-03) · 축간 21.5~50mm(드릴 헤드 원형식)
전원	220V(WTM-LZ-13) · 220V/380V 선택(WTM-HD-001) · 380V(나머지 기계)
원산지	기종별 표기 — 중국산 · 국내산 · 대만산(이 모델 값은 위 제원표에)
사후 관리	입고 수리 — 주축 · 베어링 · 전장 부품 보유 · 수리가 어려우면 리퍼 서비스

알루미늄 프로파일PVC 프로파일금속 보강재

Real Product

실물 · 3축 드릴 · 락홀 가공기

이 기종군 대표 품목의 실물입니다. 김해 전시장에서 자동형과 CNC형을 나란히 보실 수 있습니다.

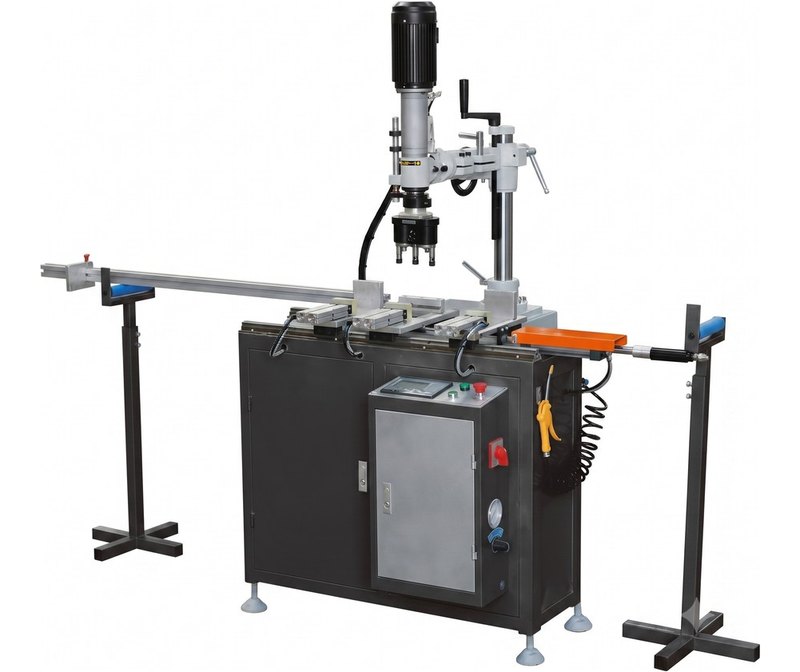

WTM-LZ-13-CNC — CNC 공급길이 2,000mm · 홀거리 20~112mm · 450kg

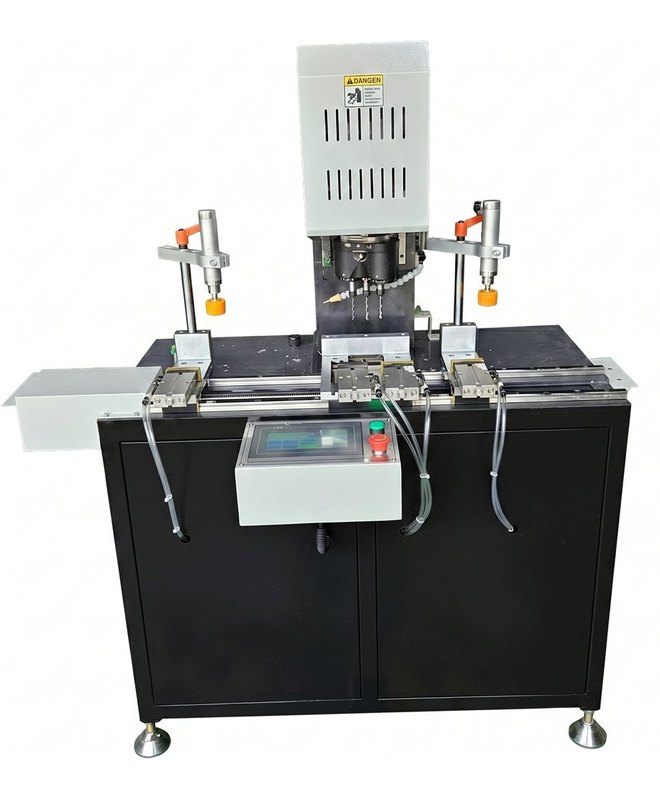

WTM-LD-13-CNC — X 2,000 · Y 140mm 이송 · 450kg

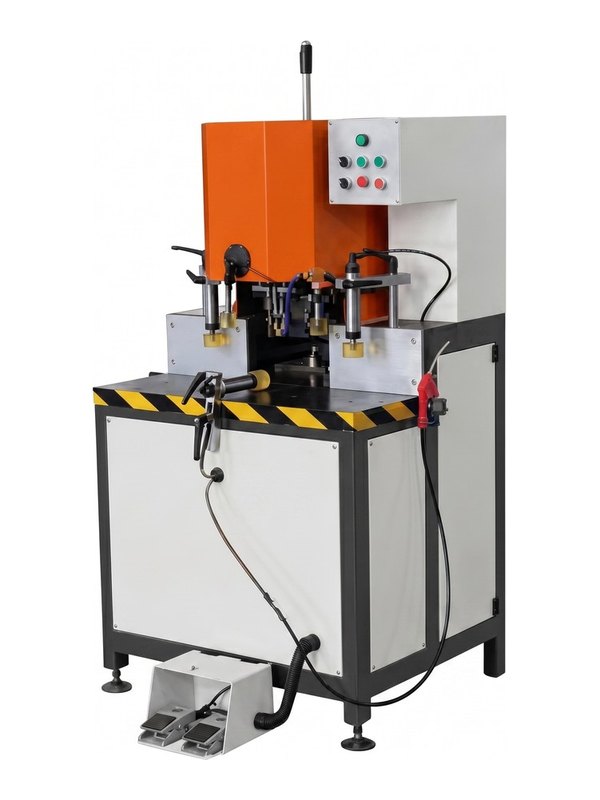

WTM-VLH — 드릴 Φ10~13 · 톱날 16 × 160mm · 3.3kW

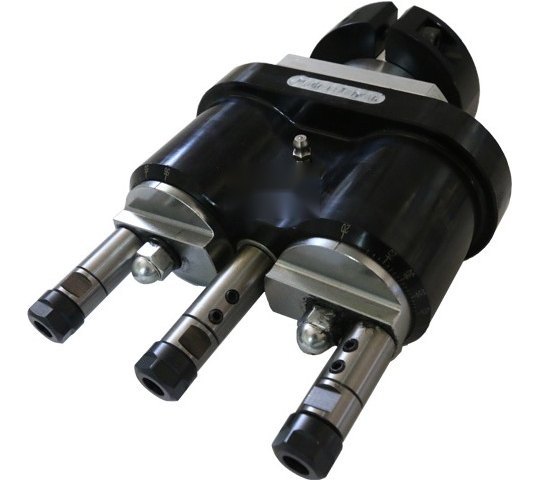

PLA-668ER 원형식 — ER 콜렛 Φ1~7 · 축간 21.5~50mm · 8kg

Line-up

3축 드릴 · 락홀 가공기 8종 가운데 이 자리입니다

지금 보고 계신 모델은 WTM-HD-001입니다. 조건이 맞지 않으시면 아래에서 옆 모델을 눌러 보십시오. 다섯 기종군을 한 번에 보시려면 드릴링 · 피스체결기 색인, 이 기종군 전체 비교표는 3축 드릴 · 락홀 가공기에 있습니다. 앞 공정인 알루미늄 절단기는 101 계열에 있습니다.
