206. 알루미늄 드릴링 · 피스체결기
055-327-4112

3-Axis Drilling & Lock-Hole Machine

단축 드릴링기에 붙여
축간 21.5~50mm로 3축 가공합니다

3-SPINDLE DRILL HEAD PLA-668ER (ROUND TYPE) · ER COLLET Φ1~7 · PITCH 21.5~50 mm · 8 kg

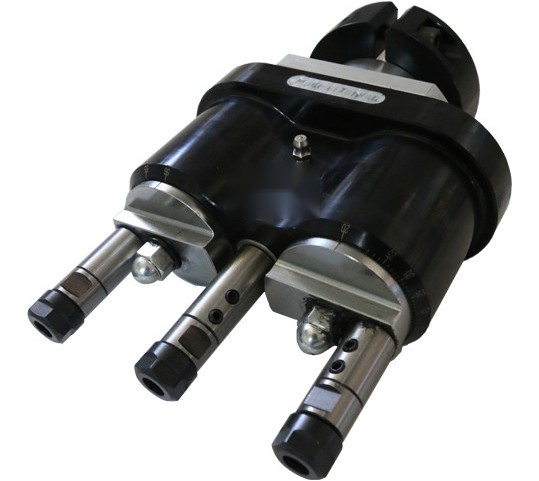

쓰시는 단축 드릴링기에 붙여 드릴 세 개로 동시에 가공할 수 있게 해 주는 3축 드릴 헤드입니다. 기계 본체가 아니라 드릴링기에 장착하는 헤드입니다. 세 축의 간격은 최소 21.5 × 21.5mm에서 최대 50 × 50mm까지 조절하고 드릴은 ER 콜렛 Φ1~7에 물립니다. 크기는 90 × 200 × 140mm, 중량은 8kg이며 주문제작 품목입니다.

축간 21.5×21.5~50×50mmER 콜렛 Φ1~78kg 후장착 헤드

이 모델 견적 문의 스마트스토어 바로가기

21.5mm

최소 축간

50mm

최대 축간

Φ1~7

ER 콜렛 규격

8kg

헤드 중량

이 계열 8기종 — 지금 보시는 기종에 테두리가 있습니다

Selling Points

PLA-668ER (원형식)에 문의가 많은 세 가지

3축 드릴 · 락홀 가공기 기종군 8종 가운데 PLA-668ER (원형식)만의 값입니다. 공급 방식과 사후 관리는 8종이 같습니다.

축간을 헤드에서 21.5~50mm로 조절합니다세 축의 간격을 최소 21.5 × 21.5mm에서 최대 50 × 50mm까지 바꿉니다. 홀 간격이 다른 작업마다 지그를 새로 만들지 않고 헤드에서 축간을 맞춥니다.

ER 콜렛 Φ1~7 — 드릴 지름은 콜렛으로 바꿉니다표준 ER 콜렛을 쓰므로 드릴 지름이 바뀌면 그 지름에 맞는 콜렛만 교체하시면 됩니다.

8kg 헤드 — 쓰시던 드릴링기에 그대로 붙입니다크기 90 × 200 × 140mm, 중량 8kg인 헤드를 기존 단축 드릴링기에 장착해 3축 동시 가공으로 바꿉니다. 장착하실 드릴링기 모델과 주축 규격을 알려 주시면 장착할 수 있는지 먼저 확인해 드립니다.

Structure & Tooling

ER 콜렛 세 축을 한 헤드에 갖췄습니다

원형식 헤드 하나에 드릴 축 세 개를 두고 각 축에 ER 콜렛 Φ1~7로 드릴을 물립니다. 축간은 최소 21.5 × 21.5mm에서 최대 50 × 50mm까지 조절합니다. 헤드 크기는 90 × 200 × 140mm, 중량은 8kg입니다. 장착하실 드릴링기의 주축 규격에 맞춰 연결부를 확인합니다. 저희가 장착하실 기계와 홀 간격을 먼저 확인한 뒤 제작합니다.

Supply Journey

공급부터 A/S까지, 저희가 직접 합니다

드릴링기와 피스체결기는 프로파일에 구멍을 뚫고 보강재와 중간살을 나사로 고정하는 공정 장비입니다. 국내산 기종과 중국산 · 대만산 기종을 함께 취급하며, 들어온 기계는 김해에서 직접 점검한 뒤 출고합니다. 쓰시는 프로파일에 실제로 구멍을 뚫고 나사를 체결해 본 뒤 보내 드립니다.

제작 · 수입

국내산 기종은 주문 사양을 먼저 확정합니다. 수입 기종은 사양을 정한 뒤 들여옵니다. 드릴 헤드 수와 홀 간격, 스크류 규격이 주문마다 달라지는 기종은 그 값을 먼저 정합니다.

하역 · 검수

입고 즉시 주축 회전과 헤드 오르내림, 에어 클램프와 스크류 공급 상태를 확인합니다. 이 단계에서 걸러진 기계는 전시장에 올리지 않습니다.

전시 보관

김해 전시장에 3축 드릴머신과 락홀 가공기, 피스체결기를 나란히 세워 둡니다. 수동으로 내리는 방식과 CNC로 이송하는 방식의 차이를 실물로 보실 수 있습니다.

시연 · 테스트

쓰시는 프로파일을 가져오시면 그 자재에 실제로 구멍을 뚫고 나사를 체결해 보여 드립니다. 홀 위치와 체결 깊이를 함께 보시고 사양을 정하시면 됩니다.

포장 · 출고

기계는 목재 팔레트에 고정하고, 드릴 척과 공구류는 방청 포장해 따로 넣습니다. 재고가 있는 품목은 바로 출고합니다.

입고 AS

주축 · 베어링 · 에어 실린더 · 전장 부품을 저희가 직접 갖고 있습니다. 들어온 기계는 김해에서 직접 점검하고 수리하며, 부품은 제조사와 협업해 수급합니다.

그래서 받으신 뒤에 홀 간격과 체결 깊이를 처음부터 다시 맞추는 일이 없습니다.

Specifications

PLA-668ER (원형식) 제원

위 표가 이 모델의 값이고, 아래 표는 3축 드릴 · 락홀 가공기 기종군 8종에 공통으로 적용됩니다.

모델명	PLA-668ER (원형식)
원산지	대만산
톱날·커터	ER 콜렛 Φ1~7
가공·절단 능력	축간 최소 21.5 × 21.5mm / 최대 50 × 50mm
기계크기(mm)	90 × 200 × 140
중량	8kg
제품 상태	주문제작

아래 항목은 이 기종군에 공통으로 적용됩니다. 품목마다 달라지는 것은 이송 방식 · 드릴 규격 · 전원 · 크기 · 중량입니다.

적용 소재	알루미늄 창호 프로파일 · PVC 프로파일 · 금속 보강재
가공 방식	3축 자동 · 3축 CNC 이송 · 드릴 + 밀링 락홀 · 문설주 전용 · 다축 동시 타공 · 후장착 3축 헤드
주축	1,200~2,800r/min — 기종별 제원표 값
공구	드릴 Φ13(WTM-LZ-13) · 드릴 3~7mm(CNC 2종) · 드릴 Φ10~13mm + 톱날 16 × 160mm(WTM-VLH) · 드릴 Φ5 · Φ8mm(WTM-LZ-03) · ER 콜렛(드릴 헤드)
홀 간격	축간 20~60mm(WTM-LZ-13) · 홀거리 20~112mm(CNC 2종) · 홀 중심거리 20~110mm(WTM-LZ-03) · 축간 21.5~50mm(드릴 헤드 원형식)
전원	220V(WTM-LZ-13) · 220V/380V 선택(WTM-HD-001) · 380V(나머지 기계)
원산지	기종별 표기 — 중국산 · 국내산 · 대만산(이 모델 값은 위 제원표에)
사후 관리	입고 수리 — 주축 · 베어링 · 전장 부품 보유 · 수리가 어려우면 리퍼 서비스

알루미늄 프로파일PVC 프로파일금속 보강재

Real Product

실물 · 3축 드릴 · 락홀 가공기

이 기종군 대표 품목의 실물입니다. 김해 전시장에서 자동형과 CNC형을 나란히 보실 수 있습니다.

WTM-LZ-13-CNC — CNC 공급길이 2,000mm · 홀거리 20~112mm · 450kg

WTM-LD-13-CNC — X 2,000 · Y 140mm 이송 · 450kg

WTM-VLH — 드릴 Φ10~13 · 톱날 16 × 160mm · 3.3kW

PLA-668ER 원형식 — ER 콜렛 Φ1~7 · 축간 21.5~50mm · 8kg

Line-up

3축 드릴 · 락홀 가공기 8종 가운데 이 자리입니다

지금 보고 계신 모델은 PLA-668ER (원형식)입니다. 조건이 맞지 않으시면 아래에서 옆 모델을 눌러 보십시오. 다섯 기종군을 한 번에 보시려면 드릴링 · 피스체결기 색인, 이 기종군 전체 비교표는 3축 드릴 · 락홀 가공기에 있습니다. 앞 공정인 알루미늄 절단기는 101 계열에 있습니다.
