3-Axis Drilling & Lock-Hole Machine

220V 전원으로
구멍 세 개를 한 번에 뚫습니다

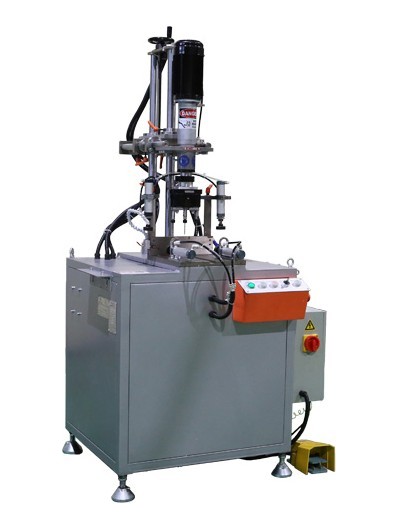

3-AXIS AUTOMATIC DRILLING MACHINE WTM-LZ-13 · DRILL Φ13 · 220V 1.1 kW · 300 kg

드릴 세 개가 버튼 한 번에 함께 내려와 프로파일에 구멍 세 개를 뚫는 3축 자동 드릴머신입니다. 드릴 축 간격을 20 × 20 × 20mm에서 60 × 60 × 60mm까지 조절해 홀 간격이 다른 프로파일에 맞춥니다. 전원은 220V · 1.1kW, 주축은 1,400rpm이고 드릴은 Φ13을 사용합니다. 기계 크기는 5,500(10,500) × 1,900 × 1,000mm, 중량은 300kg입니다.

드릴 Φ13220V · 1.1kW · 1,400rpm300kg

이 모델 견적 문의 스마트스토어 바로가기

Φ13

드릴 규격

60mm

최대 드릴 축 간격

220V

작동 전원

300kg

기계 중량

이 기종군 8종 — 지금 보시는 기종은 테두리로 표시했습니다

Video

제품 소개 영상

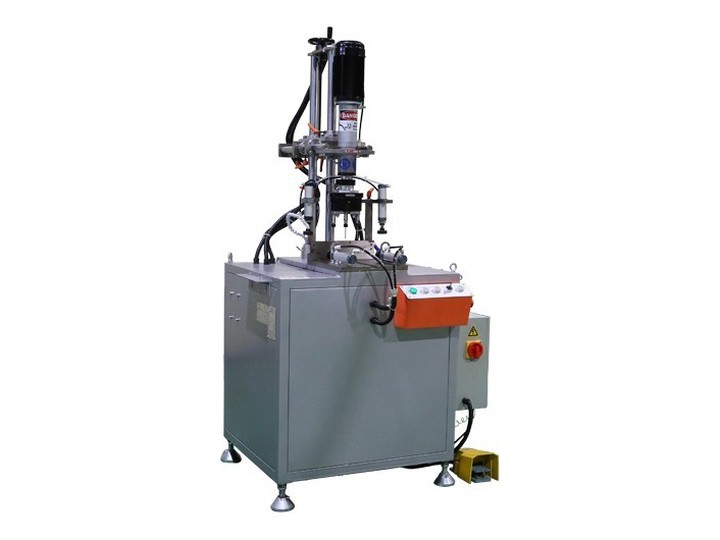

3축 반자동 드릴 머신 — WTM-LZ-13 · 창호종합기계 유튜브

WTM-LZ-13

실물 · 공장 점검 사진

저희 공장에서 알루미늄 프로파일을 올려 드릴 헤드와 고정 장치를 점검한 사진입니다.

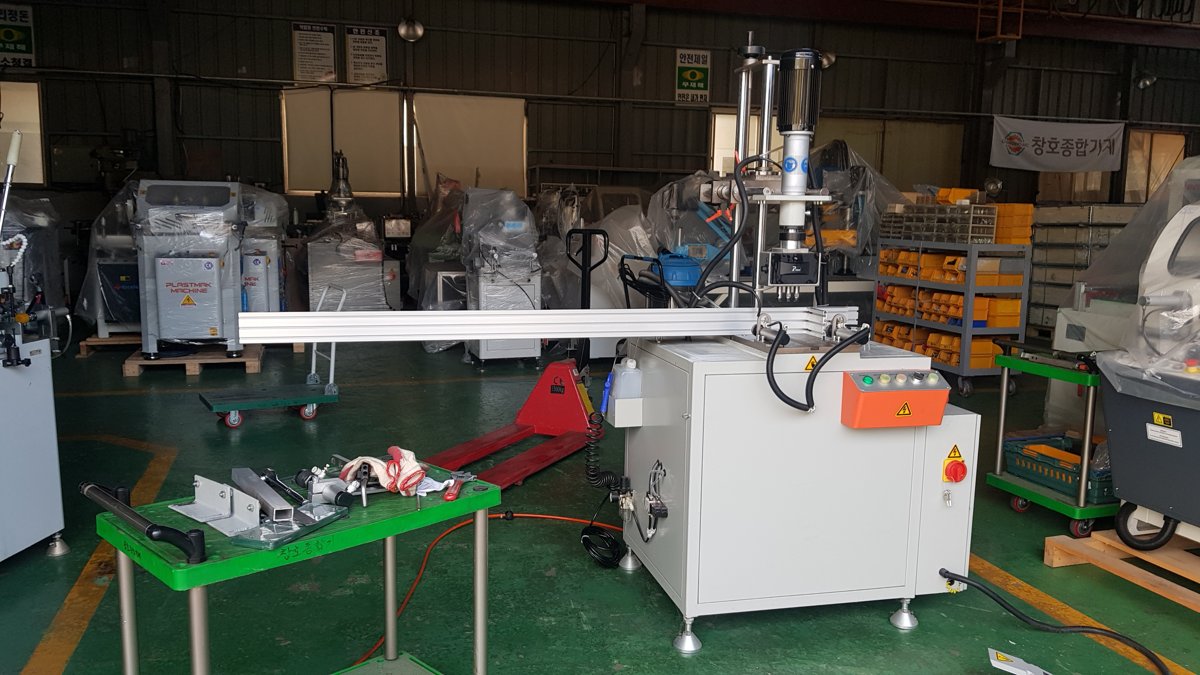

프로파일을 올린 기계 전체

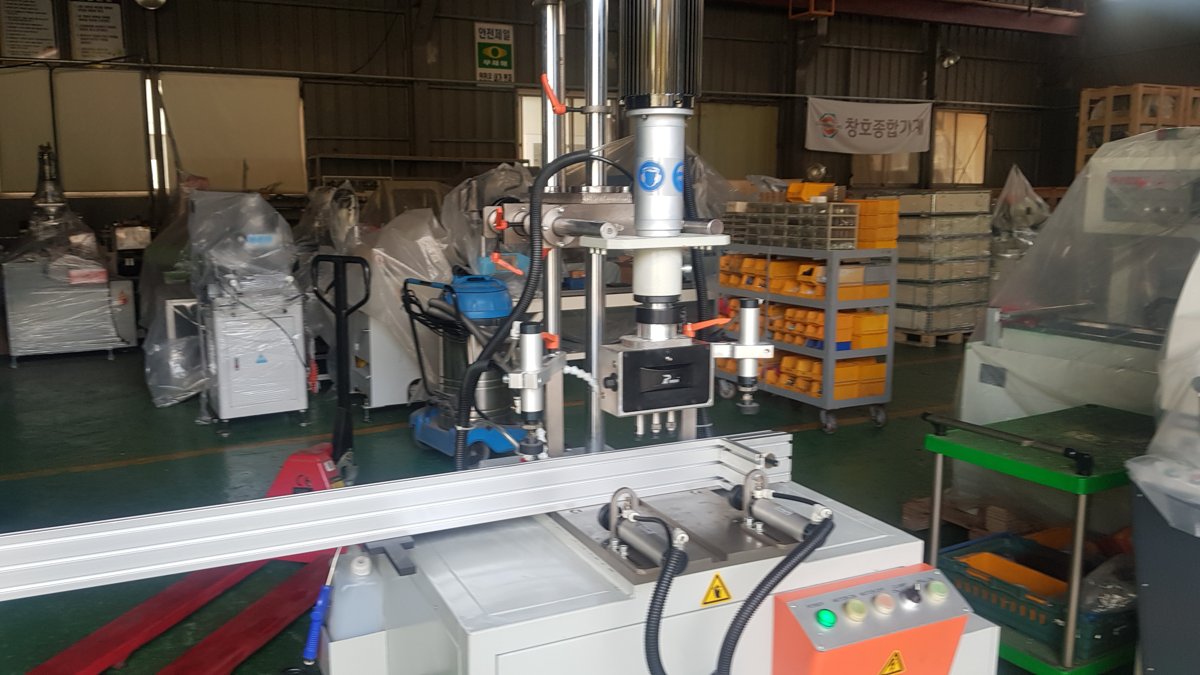

드릴 헤드와 고정 장치

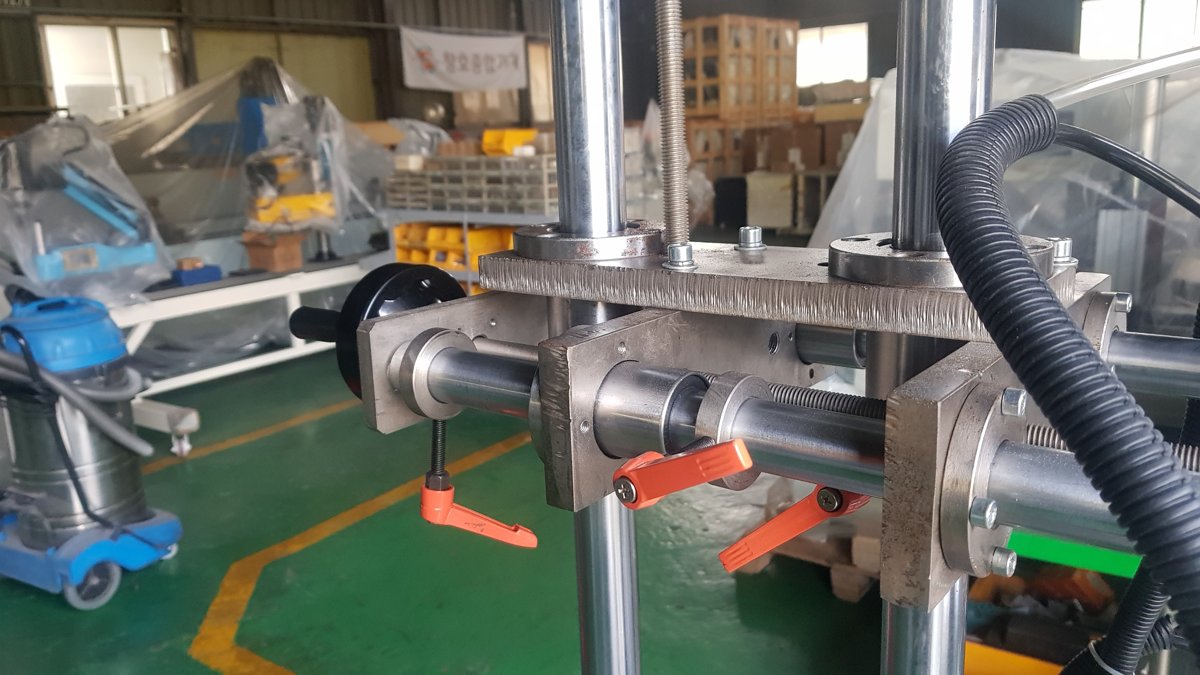

드릴 헤드 조절부

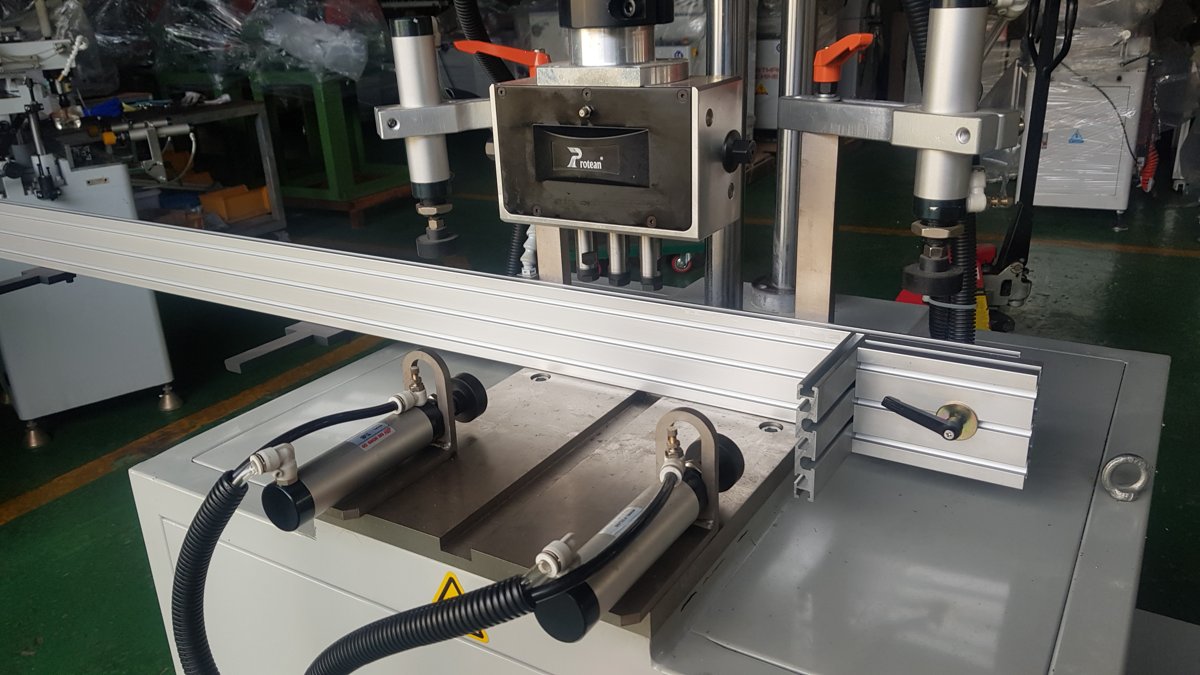

프로파일 고정 클램프

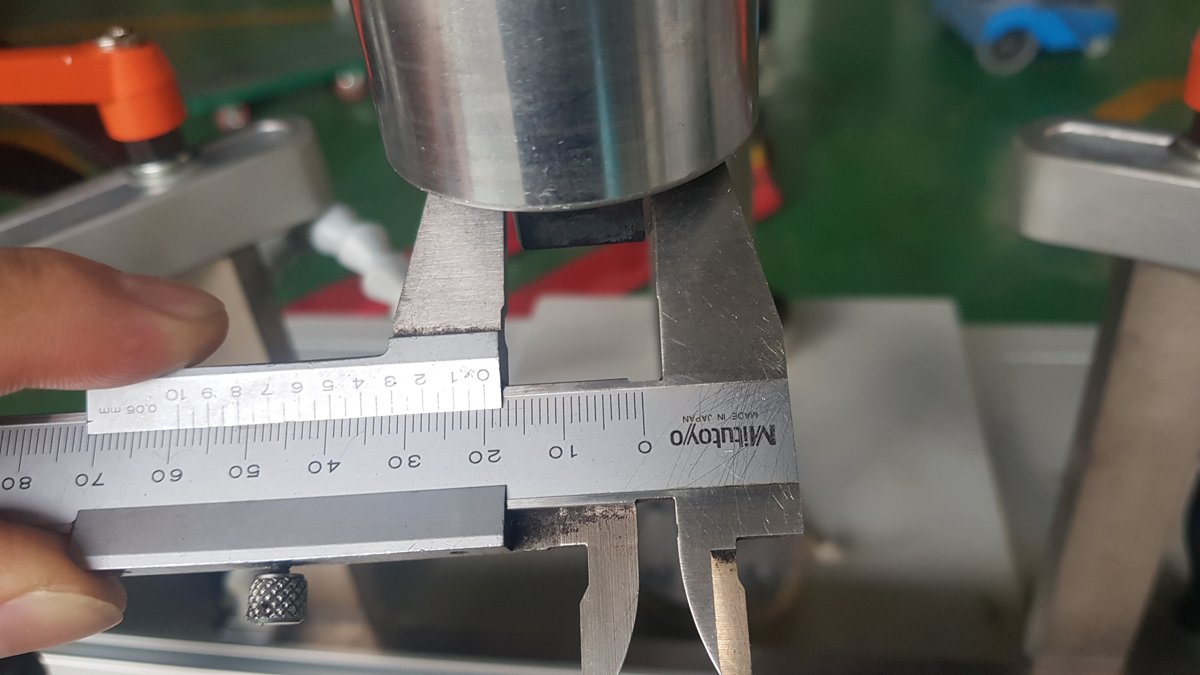

캘리퍼스로 확인하는 위치

Selling Points

WTM-LZ-13의 핵심 세 가지

아래 세 가지는 3축 드릴 · 락홀 가공기 기종군 8종 가운데 WTM-LZ-13에 해당하는 내용입니다. 공급과 사후 관리는 8종이 같습니다.

드릴 축 간격을 20~60mm 사이에서 조절합니다세 드릴의 간격을 20 × 20 × 20mm에서 60 × 60 × 60mm까지 바꿀 수 있습니다. 홀 간격이 다른 프로파일마다 지그를 새로 만들지 않고 축 간격만 조정해 가공합니다. 홀 간격을 알려 주시면 범위 안인지 확인해 드립니다.

220V 1.1kW로 작동합니다삼상 배선이 없는 작업장에서도 3축 자동 드릴링을 시작하실 수 있습니다. 같은 기종군의 CNC 기종인 WTM-LZ-13-CNC와 WTM-LD-13-CNC는 380V 전원을 사용합니다.

버튼 하나로 드릴을 내리고 올립니다버튼 하나로 드릴을 내리고 올리며, 자재는 클램프로 고정한 뒤 가공합니다. 홀 위치를 수치로 넣고 자재를 자동으로 이송하는 방식이 필요하시면 같은 기종군의 CNC 기종을 권해 드립니다.

Structure & Tooling

Φ13 드릴 세 개가 함께 내려옵니다

드릴 Φ13 세 개를 한 헤드에 장착해 버튼 한 번에 함께 내리고 올립니다. 자재는 클램프로 고정한 뒤 가공합니다. 드릴 축 간격은 20 × 20 × 20mm에서 60 × 60 × 60mm까지 조절하고 주축은 1,400rpm입니다. 전원은 220V · 1.1kW이며 기계 크기는 5,500(10,500) × 1,900 × 1,000mm, 중량은 300kg입니다.

직접 수입 · 김해 전시장 시연 · 입고 수리까지 저희가 직접 합니다 — 공급 과정 6단계 보기 →

Specifications

WTM-LZ-13 제원

위 표가 이 모델의 값이고, 아래 표는 3축 드릴 · 락홀 가공기 기종군 8종에 공통으로 적용됩니다.

모델명	WTM-LZ-13
원산지	중국산
사용전원	220V
소비전력	1.1kW
모터 회전수	1,400rpm
공구	드릴 Φ13
가공 범위	드릴 축 간격 20 × 20 × 20 ~ 60 × 60 × 60mm
기계 크기(mm)	5,500(10,500) × 1,900 × 1,000
중량	300kg

아래 항목은 이 기종군에 공통으로 적용됩니다. 품목마다 달라지는 것은 이송 방식 · 드릴 규격 · 전원 · 크기 · 중량입니다.

적용 소재	알루미늄 창호 프로파일 · PVC 프로파일 · 금속 보강재
가공 방식	3축 자동 · 3축 CNC 이송 · 드릴 + 밀링 락홀 · 문설주 전용 · 다축 동시 타공 · 후장착 3축 헤드
주축	1,200~2,800rpm(기종마다 다릅니다)
공구	드릴 Φ13(WTM-LZ-13) · 드릴 Φ3~7mm(CNC 2종) · 드릴 Φ10~13mm + 톱날 16 × 160mm(WTM-VLH) · 드릴 Φ5 · Φ8mm(WTM-LZ-03) · ER 콜렛(드릴 헤드)
홀 간격	축 간격 20~60mm(WTM-LZ-13) · 홀 간격 20~112mm(CNC 2종) · 홀 중심거리 20~110mm(WTM-LZ-03) · 축 간격 21.5~50mm(드릴 헤드 원형식)
전원	220V(WTM-LZ-13) · 220V/380V 선택(WTM-HD-001) · 380V(CNC 2종 · WTM-VLH · WTM-LZ-03) · 별도 전원 없음(PLA-668ER 드릴 헤드)
원산지	중국산 · 국내산 · 대만산(기종마다 다르며, 이 모델의 원산지는 위 제원표를 참고해 주십시오)
사후 관리	입고 수리 — 주축 · 베어링 · 전장 부품 보유

알루미늄 프로파일PVC 프로파일금속 보강재

Real Product

실물 · 3축 드릴 · 락홀 가공기

이 기종군 대표 품목의 실물입니다. 김해 전시장에서 자동형과 CNC형을 함께 보실 수 있습니다.

WTM-LZ-13-CNC — CNC 공급 길이 2,000mm · 홀 간격 20~112mm · 450kg

WTM-LD-13-CNC — X 2,000 · Y 140mm 이송 · 450kg

WTM-VLH — 드릴 Φ10~13 · 톱날 16 × 160mm · 3.3kW

PLA-668ER 원형식 — ER 콜렛 Φ1~7 · 축 간격 21.5~50mm · 8kg

Line-up

3축 드릴 · 락홀 가공기 8종 한눈에 비교

지금 보고 계신 모델은 WTM-LZ-13입니다. 조건이 맞지 않으시면 아래에서 다른 모델을 눌러 비교하실 수 있습니다. 다섯 기종군은 드릴링 · 피스체결기 색인에서, 이 기종군 전체 비교표는 3축 드릴 · 락홀 가공기 페이지에 있습니다. 앞 공정의 절단 장비는 알루미늄 절단기 페이지에서 보실 수 있습니다.

WTM-LZ-13

드릴 Φ13 · 축 간격 20~60mm

WTM-LZ-13-CNC

CNC 공급 2,000mm · 홀 간격 20~112mm

WTM-LD-13-CNC

X 2,000 · Y 140mm · 홀 간격 20~112mm

WTM-VLH

드릴 Φ10~13mm · 톱날 16 × 160mm

WTM-LZ-03

드릴 Φ5 · Φ8mm · 홀 중심거리 20~110mm

WTM-HD-001

다축 동시 타공 · 헤드 주문 제작
