Screw Fastening Machine

나사를
중간살 측면에 CNC로 체결합니다

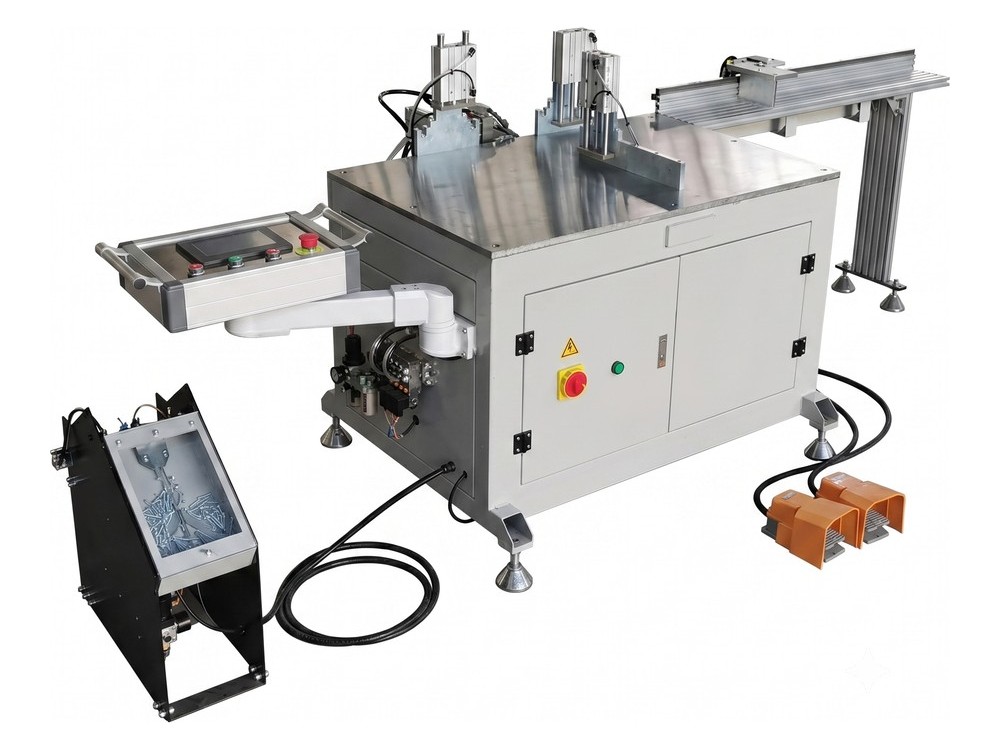

SIDE MULLION CNC SCREW FASTENING MACHINE WTMD-SFM-CNC-T2 · SERVO · BALL FEEDER · 380V

알루미늄 · PVC 창호 프로파일의 중간살 측면에 나사를 체결하는 CNC 피스체결기입니다. CNC 서보 제어에 리니어가이드와 케이블베어를 쓰고, 나사는 볼 피더가 자동으로 공급하며 자재는 2조 에어실린더 압착 바이스로 고정합니다. 연장 롤러 이송 테이블 · 듀얼 풋페달 · 에어필터 레귤레이터가 함께 구성됩니다. 전원은 380V이고 기계 크기는 2,000 × 1,000 × 1,200mm입니다.

중간살 측면 전용CNC 서보 제어볼 피더 자동 공급

이 모델 견적 문의 스마트스토어 바로가기

측면

중간살 체결면

380V

작동 전원

2조

에어실린더 바이스

볼 피더

나사 공급 방식

이 계열 4기종 — 지금 보시는 기종에 테두리가 있습니다

Selling Points

WTMD-SFM-CNC-T2에 문의가 많은 세 가지

피스체결기 기종군 4종 가운데 WTMD-SFM-CNC-T2만의 값입니다. 공급 방식과 사후 관리는 4종이 같습니다.

중간살 측면 조립에 맞춘 헤드입니다중간살 측면 조립에 맞춘 체결 헤드라 중간살을 프레임에 고정하는 작업을 전용으로 처리합니다. 보강재 체결이 주 작업이면 같은 기종군의 WTM-CNC-DM1을 보십시오.

2조 에어실린더 바이스로 자재를 누릅니다두 조의 에어실린더 압착 바이스가 체결 중 프로파일의 밀림과 비틀림을 줄입니다. 에어필터 레귤레이터가 함께 달려 있어 공급 공기를 걸러 씁니다.

긴 자재는 연장 롤러 테이블로 받칩니다연장 롤러 이송 테이블이 긴 프로파일을 받치고, 발판 스위치 두 개(듀얼 풋페달)로 조작하므로 긴 프로파일도 작업자 한 명이 다룰 수 있습니다.

Feeding & Clamping

리니어가이드 CNC로 측면 체결 위치를 정합니다

CNC 서보 제어에 리니어가이드와 케이블베어를 써서 체결 위치를 정합니다. 나사는 볼 피더가 자동으로 공급하고 자재는 2조 에어실린더 압착 바이스로 고정합니다. 연장 롤러 이송 테이블 · 듀얼 풋페달 · 에어필터 레귤레이터가 함께 들어갑니다. 전원은 380V이고 기계 크기는 2,000 × 1,000 × 1,200mm입니다. 제원표에 중량 행이 없어 문의 주시면 확인해 알려 드립니다. 저희가 출고 전에 쓰시는 중간살 자재와 나사로 측면에 시험 체결해 확인한 뒤 보내 드립니다.

Supply Journey

공급부터 A/S까지, 저희가 직접 합니다

드릴링기와 피스체결기는 프로파일에 구멍을 뚫고 보강재와 중간살을 나사로 고정하는 공정 장비입니다. 국내산 기종과 중국산 · 대만산 기종을 함께 취급하며, 들어온 기계는 김해에서 직접 점검한 뒤 출고합니다. 쓰시는 프로파일에 실제로 구멍을 뚫고 나사를 체결해 본 뒤 보내 드립니다.

제작 · 수입

국내산 기종은 주문 사양을 먼저 확정합니다. 수입 기종은 사양을 정한 뒤 들여옵니다. 드릴 헤드 수와 홀 간격, 스크류 규격이 주문마다 달라지는 기종은 그 값을 먼저 정합니다.

하역 · 검수

입고 즉시 주축 회전과 헤드 오르내림, 에어 클램프와 스크류 공급 상태를 확인합니다. 이 단계에서 걸러진 기계는 전시장에 올리지 않습니다.

전시 보관

김해 전시장에 3축 드릴머신과 락홀 가공기, 피스체결기를 나란히 세워 둡니다. 수동으로 내리는 방식과 CNC로 이송하는 방식의 차이를 실물로 보실 수 있습니다.

시연 · 테스트

쓰시는 프로파일을 가져오시면 그 자재에 실제로 구멍을 뚫고 나사를 체결해 보여 드립니다. 홀 위치와 체결 깊이를 함께 보시고 사양을 정하시면 됩니다.

포장 · 출고

기계는 목재 팔레트에 고정하고, 드릴 척과 공구류는 방청 포장해 따로 넣습니다. 재고가 있는 품목은 바로 출고합니다.

입고 AS

주축 · 베어링 · 에어 실린더 · 전장 부품을 저희가 직접 갖고 있습니다. 들어온 기계는 김해에서 직접 점검하고 수리하며, 부품은 제조사와 협업해 수급합니다.

그래서 받으신 뒤에 홀 간격과 체결 깊이를 처음부터 다시 맞추는 일이 없습니다.

Specifications

WTMD-SFM-CNC-T2 제원

위 표가 이 모델의 값이고, 아래 표는 피스체결기 기종군 4종에 공통으로 적용됩니다.

모델명	WTMD-SFM-CNC-T2
사용전원	380V
기계크기(mm)	2,000 × 1,000 × 1,200
제어 방식	CNC 서보 제어 + 리니어가이드·케이블베어
피스 공급/클램핑	볼피더 자동 공급 / 2조 에어실린더 압착 바이스
부속 구성	연장 롤러 이송 테이블, 듀얼 풋페달, 에어필터 레귤레이터
가공 대상	알루미늄 · PVC 창호 프로파일 중간살(Mullion) 측면
원산지	중국산

아래 항목은 네 기종에 공통으로 적용됩니다. 기종마다 달라지는 것은 헤드 수 · 위치 제어 · 전원 · 크기 · 중량입니다.

적용 소재	알루미늄 창호 프로파일 · PVC 프로파일 · 보강재 · 중간살
가공 방식	나사 자동 공급 체결 — 1헤드 · 4헤드 · 1헤드 CNC · 중간살 측면 CNC
나사 공급	자동 공급 30~150 screws/min(WTM-AL-01) · 자동 볼 피더(CNC 2종)
스크류 규격	직경 Φ3.5~9.5mm · 길이 13~45mm · 헤드 Φ6~9mm(WTM-AL-01 · WTM-AL-04)
자재 고정	에어실린더 압착 바이스(CNC 2종) — 공기압력 6~8bar(WTM-AL-01 · WTM-AL-04)
전원	220V(WTM-AL-01 360W · WTM-AL-04 4.4kW) · 380V(CNC 2종)
원산지	중국산
사후 관리	입고 수리 — 주축 · 베어링 · 전장 부품 보유 · 수리가 어려우면 리퍼 서비스

알루미늄 프로파일PVC 프로파일보강재중간살

Real Product

실물 · 피스체결기

피스체결기의 실물입니다. 김해 전시장에서 1헤드형과 CNC형을 나란히 보실 수 있습니다.

WTM-CNC-DM1 — 1헤드 CNC 서보 · 볼 피더 · 1,500kg

WTMD-SFM-CNC-T2 — 중간살 측면 CNC · 연장 롤러 테이블

WTM-AL-01 — 1헤드 · 공급 30~150 screws/min · 150kg

Line-up

피스체결기 4종 가운데 이 자리입니다

지금 보고 계신 모델은 WTMD-SFM-CNC-T2입니다. 조건이 맞지 않으시면 아래에서 옆 모델을 눌러 보십시오. 다섯 기종군을 한 번에 보시려면 드릴링 · 피스체결기 색인, 이 기종군 전체 비교표는 피스체결기에 있습니다. 앞 공정인 알루미늄 절단기는 101 계열에 있습니다.

WTM-AL-01

스크류 Φ3.5~9.5 × 13~45mm · 30~150개/min

WTM-AL-04

4헤드 · 스크류 Φ3.5~9.5 × 13~45mm

WTM-CNC-DM1

1헤드 CNC 서보 · 볼 피더

WTMD-SFM-CNC-T2

중간살 측면 CNC · 볼 피더

Order & Delivery

주문 · 납기 안내

중간살 단면 확인

중간살과 프레임 프로파일 단면, 측면 체결 위치와 쓰시는 나사를 알려 주시면 이 기종의 헤드 구성으로 처리되는지 먼저 확인해 드립니다. 중량은 이때 함께 알려 드립니다.
