206. 알루미늄 드릴링 · 피스체결기
055-327-4112

Screw Fastening Machine

헤드 네 개로
한 사이클에 네 곳을 체결합니다

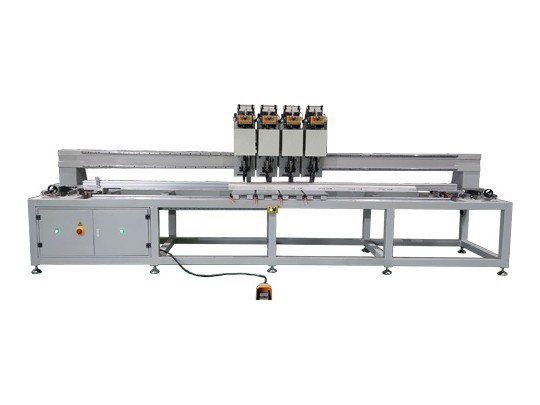

4-HEAD AUTOMATIC SCREW FASTENING MACHINE WTM-AL-04 · 220V 4.4 kW · 1,500 kg

헤드 네 개로 보강재 네 곳을 한 사이클에 나사로 고정하는 자동 피스체결기입니다. 나사는 자동으로 공급하고 나사 지름 Φ3.5~9.5mm · 길이 13~45mm · 머리 지름 Φ6~9mm까지 쓸 수 있습니다. 전원은 220V · 4.4kW, 공기압력은 6~8bar이고 드릴비트는 200mm를 씁니다. 기계 크기는 5,000 × 2,000 × 2,000mm, 중량은 1,500kg입니다.

4헤드 동시 체결220V · 4.4kW1,500kg

이 모델 견적 문의 스마트스토어 바로가기

4.4kW

소비전력

45mm

최대 나사 길이

200mm

드릴비트

1,500kg

기계 중량

이 계열 4기종 — 지금 보시는 기종에 테두리가 있습니다

Selling Points

WTM-AL-04에 문의가 많은 세 가지

피스체결기 기종군 4종 가운데 WTM-AL-04만의 값입니다. 공급 방식과 사후 관리는 4종이 같습니다.

한 사이클에 네 곳을 체결합니다헤드 네 개가 함께 작동해 1헤드 기종이 네 번 오갈 구간을 한 번에 처리합니다. 긴 보강재를 많이 체결하시는 라인에 맞습니다.

길이 5,000mm 본체에 긴 자재를 올립니다기계 크기는 5,000 × 2,000 × 2,000mm입니다. 긴 보강재를 통째로 올려놓고 체결 위치를 정합니다. 설치 자리는 기계 크기보다 넉넉히 준비해 주십시오.

나사 규격은 WTM-AL-01과 같습니다나사 지름 Φ3.5~9.5mm · 길이 13~45mm · 머리 지름 Φ6~9mm까지 쓸 수 있습니다. 물량이 늘어 1헤드 기종에서 옮겨 오셔도 같은 나사를 그대로 쓰실 수 있습니다.

Feeding & Clamping

헤드 네 개가 함께 체결합니다

헤드 네 개를 한 본체에 두고 자동으로 공급한 나사를 네 곳에 함께 체결합니다. 쓸 수 있는 나사는 지름 Φ3.5~9.5mm · 길이 13~45mm · 머리 지름 Φ6~9mm이고 드릴비트는 200mm를 씁니다. 전원은 220V · 4.4kW, 공기압력은 6~8bar이며 기계 크기는 5,000 × 2,000 × 2,000mm, 중량은 1,500kg입니다. 저희가 출고 전에 쓰시는 보강재와 나사로 시험 체결해 네 곳의 깊이와 위치를 확인한 뒤 보내 드립니다.

Supply Journey

공급부터 A/S까지, 저희가 직접 합니다

드릴링기와 피스체결기는 프로파일에 구멍을 뚫고 보강재와 중간살을 나사로 고정하는 공정 장비입니다. 국내산 기종과 중국산 · 대만산 기종을 함께 취급하며, 들어온 기계는 김해에서 직접 점검한 뒤 출고합니다. 쓰시는 프로파일에 실제로 구멍을 뚫고 나사를 체결해 본 뒤 보내 드립니다.

제작 · 수입

국내산 기종은 주문 사양을 먼저 확정합니다. 수입 기종은 사양을 정한 뒤 들여옵니다. 드릴 헤드 수와 홀 간격, 스크류 규격이 주문마다 달라지는 기종은 그 값을 먼저 정합니다.

하역 · 검수

입고 즉시 주축 회전과 헤드 오르내림, 에어 클램프와 스크류 공급 상태를 확인합니다. 이 단계에서 걸러진 기계는 전시장에 올리지 않습니다.

전시 보관

김해 전시장에 3축 드릴머신과 락홀 가공기, 피스체결기를 나란히 세워 둡니다. 수동으로 내리는 방식과 CNC로 이송하는 방식의 차이를 실물로 보실 수 있습니다.

시연 · 테스트

쓰시는 프로파일을 가져오시면 그 자재에 실제로 구멍을 뚫고 나사를 체결해 보여 드립니다. 홀 위치와 체결 깊이를 함께 보시고 사양을 정하시면 됩니다.

포장 · 출고

기계는 목재 팔레트에 고정하고, 드릴 척과 공구류는 방청 포장해 따로 넣습니다. 재고가 있는 품목은 바로 출고합니다.

입고 AS

주축 · 베어링 · 에어 실린더 · 전장 부품을 저희가 직접 갖고 있습니다. 들어온 기계는 김해에서 직접 점검하고 수리하며, 부품은 제조사와 협업해 수급합니다.

그래서 받으신 뒤에 홀 간격과 체결 깊이를 처음부터 다시 맞추는 일이 없습니다.

Specifications

WTM-AL-04 제원

위 표가 이 모델의 값이고, 아래 표는 피스체결기 기종군 4종에 공통으로 적용됩니다.

모델명	WTM-AL-04
원산지	중국산
사용전원	220V
소비전력	4.4kW
공기압력	6~8bar
톱날·커터	드릴비트 200mm
가공·절단 능력	스크류 직경 Φ3.5~9.5mm / 길이 13~45mm / 헤드 Φ6~9mm
기계크기(mm)	5,000 × 2,000 × 2,000
중량	1,500kg

아래 항목은 네 기종에 공통으로 적용됩니다. 기종마다 달라지는 것은 헤드 수 · 위치 제어 · 전원 · 크기 · 중량입니다.

적용 소재	알루미늄 창호 프로파일 · PVC 프로파일 · 보강재 · 중간살
가공 방식	나사 자동 공급 체결 — 1헤드 · 4헤드 · 1헤드 CNC · 중간살 측면 CNC
나사 공급	자동 공급 30~150 screws/min(WTM-AL-01) · 자동 볼 피더(CNC 2종)
스크류 규격	직경 Φ3.5~9.5mm · 길이 13~45mm · 헤드 Φ6~9mm(WTM-AL-01 · WTM-AL-04)
자재 고정	에어실린더 압착 바이스(CNC 2종) — 공기압력 6~8bar(WTM-AL-01 · WTM-AL-04)
전원	220V(WTM-AL-01 360W · WTM-AL-04 4.4kW) · 380V(CNC 2종)
원산지	중국산
사후 관리	입고 수리 — 주축 · 베어링 · 전장 부품 보유 · 수리가 어려우면 리퍼 서비스

알루미늄 프로파일PVC 프로파일보강재중간살

Real Product

실물 · 피스체결기

피스체결기의 실물입니다. 김해 전시장에서 1헤드형과 CNC형을 나란히 보실 수 있습니다.

WTM-CNC-DM1 — 1헤드 CNC 서보 · 볼 피더 · 1,500kg

WTMD-SFM-CNC-T2 — 중간살 측면 CNC · 연장 롤러 테이블

WTM-AL-01 — 1헤드 · 공급 30~150 screws/min · 150kg

Line-up

피스체결기 4종 가운데 이 자리입니다

지금 보고 계신 모델은 WTM-AL-04입니다. 조건이 맞지 않으시면 아래에서 옆 모델을 눌러 보십시오. 다섯 기종군을 한 번에 보시려면 드릴링 · 피스체결기 색인, 이 기종군 전체 비교표는 피스체결기에 있습니다. 앞 공정인 알루미늄 절단기는 101 계열에 있습니다.

WTM-AL-01

스크류 Φ3.5~9.5 × 13~45mm · 30~150개/min

WTM-AL-04

4헤드 · 스크류 Φ3.5~9.5 × 13~45mm

Order & Delivery

주문 · 납기 안내

체결 위치 · 설치 자리 확인

보강재 한 개에 체결하는 위치와 간격, 쓰시는 나사 규격을 알려 주시면 헤드 네 개 구성으로 처리되는지 먼저 확인해 드립니다. 기계가 5,000 × 2,000mm 면적을 차지하므로 설치 자리도 함께 알려 주십시오.
