End Milling Machine
프로파일 끝단을 맞물릴 모양으로 깎는
엔드밀링기 9종
END MILLING MACHINE · 9 ITEMS · 5 SERIES · CNC / MULTI-HEAD / PORTABLE
자른 알루미늄·PVC 프로파일의 끝단을 상대 부재의 곡면에 맞물리도록 깎는 장비를 다섯 기종군으로 나눠 한 자리에 정리했습니다. 첫 번째 갈림길은 헤드 수입니다. 양쪽 끝을 동시에 깎는 2헤드형과 한쪽씩 깎는 1헤드형이 있고, 절단까지 한 사이클에 묶는 3헤드 복합형과 한 끝단에 다섯 면을 내는 5날 복합형이 따로 있습니다. 현장에서 들고 쓰시려면 25kg 휴대형입니다.
9종 · 5기종군CNC 복합 1 · 5날 복합 1 · 2헤드 1 · 1헤드 4 · 휴대용 2가공 160~210 × 90mm220V · 380V
모델 선정 · 견적 문의스마트스토어 바로가기
이 계열 9기종 — 아래 표에서 기종별 제원으로 이어집니다
9종
전 라인업
5기종군
CNC 복합 · 5날 · 2헤드 · 1헤드 · 휴대용
210mm
1헤드 가공 높이
1,000mm
최대 절단 사이즈
How to choose
헤드 수와 단면 크기로 고르시면 됩니다
먼저 양쪽 끝을 함께 깎으실지 정하십시오. 양단 가공이 물량의 대부분이면 2헤드형이 자재를 돌려 다시 무는 단계를 없애 줍니다. 한쪽 끝만 깎으시면 1헤드형으로 충분하고, 설치 면적과 전원 부담도 작습니다. 끝단 가공과 절단을 따로 하고 계시면 세 헤드가 한 사이클에 처리하는 CNC 복합형이 라인을 줄여 주고, 한 끝단에 여러 면을 내셔야 하면 주축이 다섯 개인 5날 복합형입니다. 이미 설치된 창호를 손보시거나 자리를 자주 옮기셔야 하면 220V로 작동하는 25kg 휴대형입니다. 방식이 정해지면 다루시는 프로파일 단면 중 가장 큰 값으로 기종을 좁히시면 됩니다. 1헤드형은 H 160 × W 90mm와 H 210 × W 90mm로 나뉘고 휴대형은 H 125 × W 65mm입니다. 그다음에 공장 전원과 놓으실 자리로 확정하시면 됩니다. 정하기 어려우시면 프로파일 단면도와 맞물릴 상대 부재를 보내 주십시오. 저희가 구성을 제안하고 그 자재를 실제로 깎아 본 사진을 보내 드립니다. 앞 공정인 알루미늄 절단기는 101 계열에 있고, 면에 구멍과 홈을 내는 카피루터기는 203 계열, 다음 공정인 코너 클램프기는 202 계열에 있습니다.
Supply Journey
공급부터 A/S까지, 저희가 직접 합니다
엔드밀링기는 자른 프로파일의 끝단을 상대 부재에 맞물리도록 깎는 공정 장비입니다. 국내산 기종과 중국산 · 터키산 기종을 함께 취급하며, 들어온 기계는 김해에서 직접 점검한 뒤 출고합니다. 쓰시는 프로파일을 실제로 깎아 본 뒤 보내 드립니다.
01

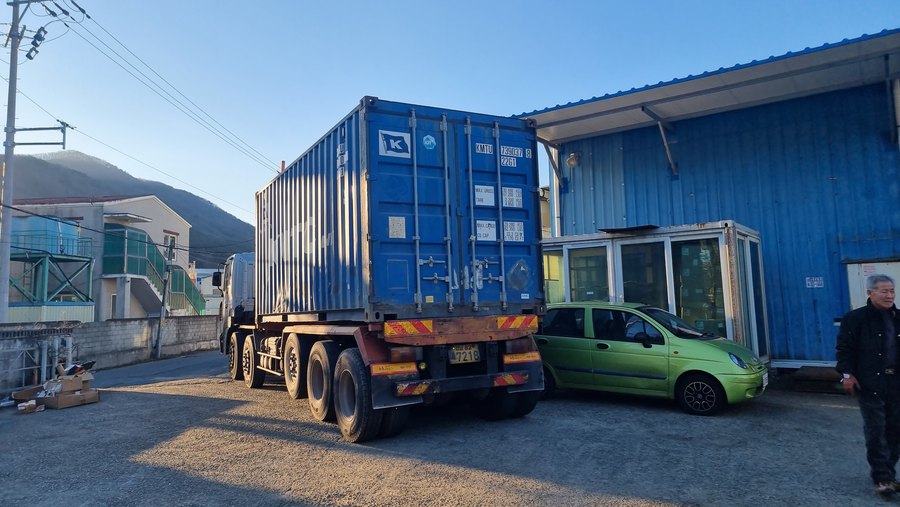

제작 · 수입
국내산 기종은 주문 사양을 먼저 확정합니다. 수입 기종은 컨테이너 단위로 들여옵니다. 커터 지름과 클램프 형태가 주문마다 달라지는 기종은 사양을 먼저 정합니다.
02

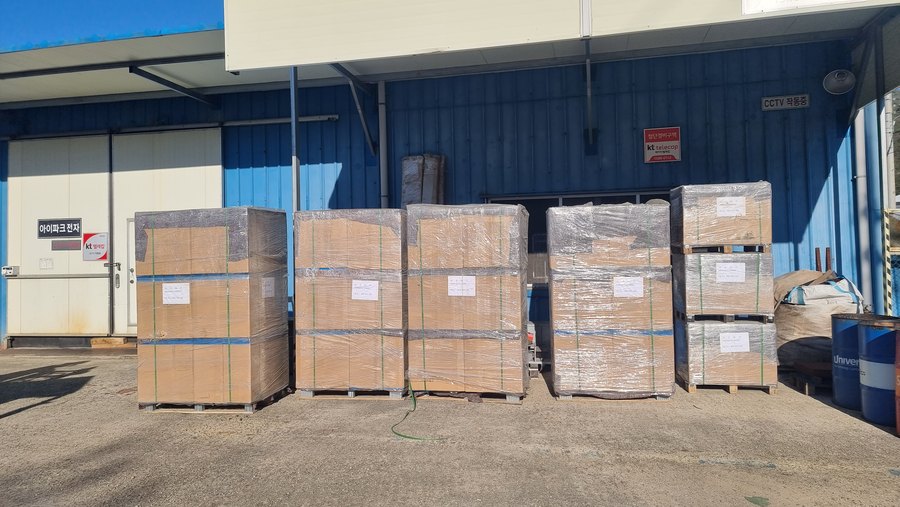

하역 · 검수
입고 즉시 주축 회전과 헤드 이송, 에어 클램프 물림 상태를 확인합니다. 이 단계에서 걸러진 기계는 전시장에 올리지 않습니다.
03

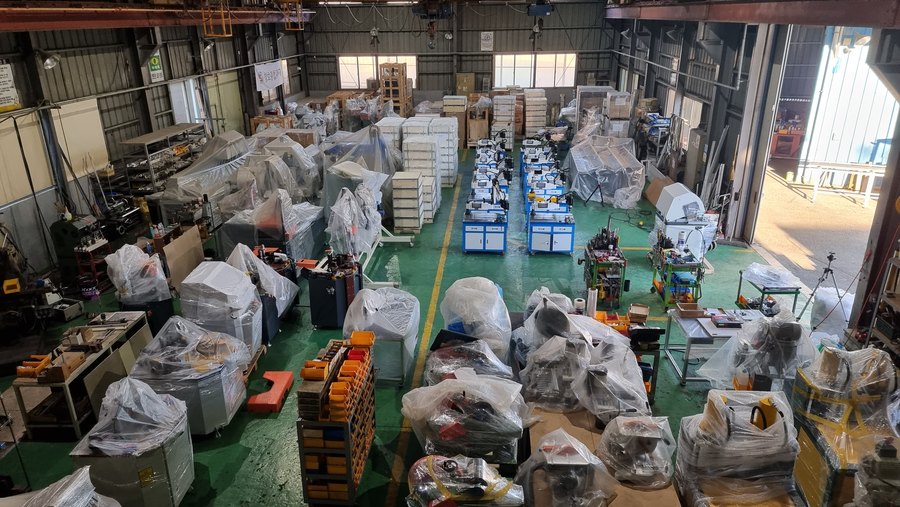

전시 보관
김해 전시장에 CNC 복합형과 2헤드형, 1헤드형, 휴대형을 나란히 세워 둡니다. 한 번에 양쪽 끝을 깎는 방식과 한쪽씩 깎는 방식의 차이를 실물로 보실 수 있습니다.
04

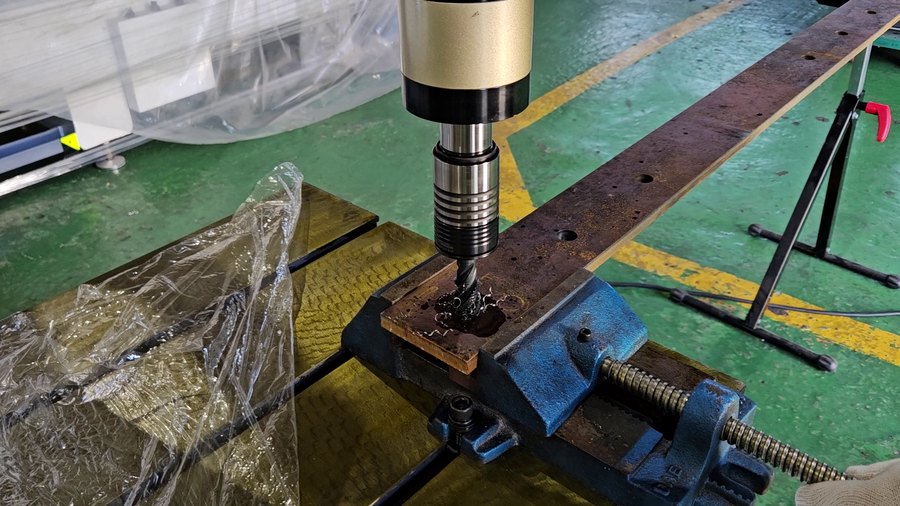

시연 · 테스트
쓰시는 프로파일을 가져오시면 그 자재의 끝단을 실제로 깎아 보여 드립니다. 맞물림 상태와 절삭면을 함께 보시고 커터 규격을 정하시면 됩니다.
05

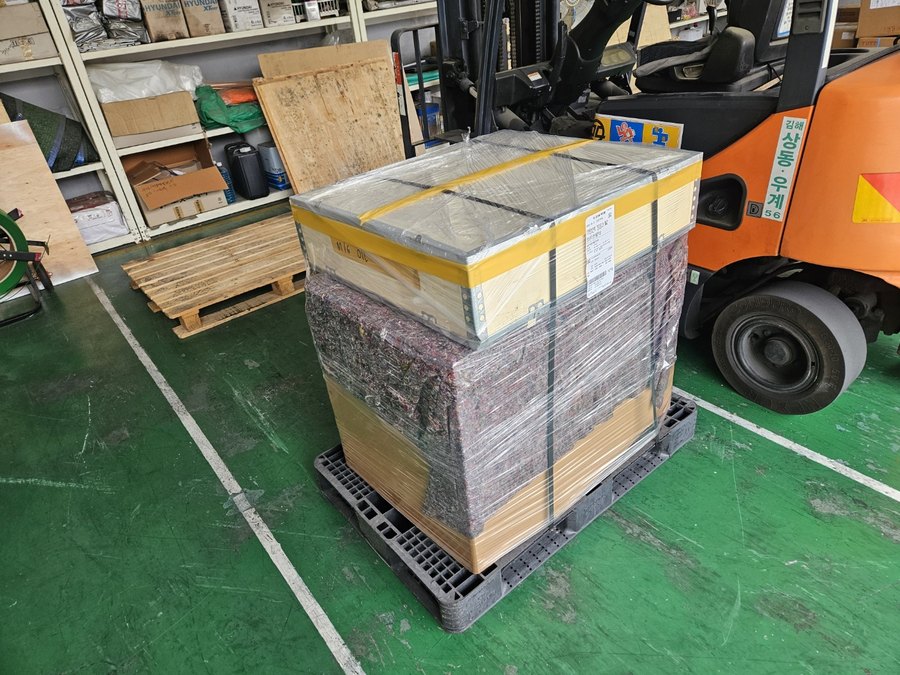

포장 · 출고
기계는 목재 팔레트에 고정하고, 밀링 커터와 샤프트는 방청 포장해 따로 넣습니다. 재고가 있는 품목은 당일 출고할 수 있습니다.
06

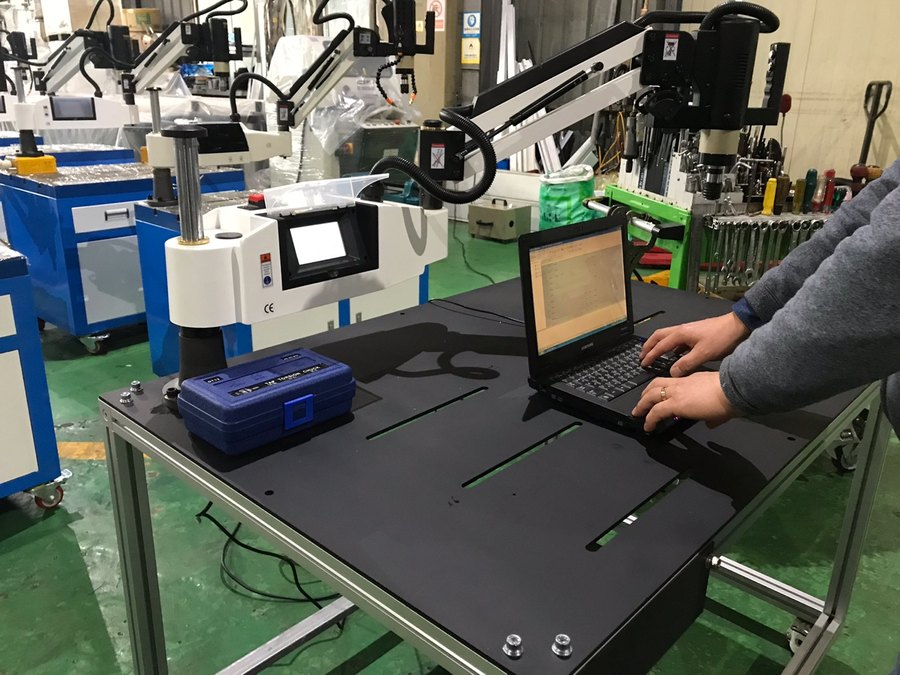

입고 AS
주축 · 베어링 · 에어 실린더 · 전장 부품을 저희가 직접 갖고 있습니다. 들어온 기계는 김해에서 직접 점검하고 수리하며, 부품은 제조사와 협업해 수급합니다.
그래서 받으신 뒤에 커터 높이와 물림 위치를 처음부터 다시 잡는 일이 없습니다.
Series Line-up
다섯 기종군입니다
칸을 누르시면 그 기종군의 상세 페이지로 이동합니다. 각 페이지에 기종별 규격 비교표와 공통 사양, 주문 안내가 있습니다.
Model Index
전 모델 색인
모델명을 누르시면 그 기종군의 상세 페이지로 갑니다(기종군 페이지 1장이 여러 모델을 함께 설명합니다). 규격 칸은 가공 범위이며, 상세 치수는 견적 드릴 때 제원표로 보내 드립니다.
① CNC 복합기1종 · 기종군 보기 →
| # | 모델 | 가공 범위 · 규격 | 전원 · 크기 · 중량 · 원산지 | |
|---|---|---|---|---|
 | 1 | WTM-CNC-3S-330 | 절단 1,000mm · 조절 수직 80mm · 수평 280mm · 회전각 0~90° | 380V 60Hz(50Hz) · 4,200×3,000×2,100 · 1,500kg · 중국산 |
② 5날 밀링 · 넛칭 복합기1종 · 기종군 보기 →
| # | 모델 | 가공 범위 · 규격 | 전원 · 크기 · 중량 · 원산지 | |
|---|---|---|---|---|
 | 1 | WTMZ-5CT-250 | 테이블 480 × 150mm · 밀링 깊이 0~85mm · 높이 0~85mm | 380V 3상 60Hz · 3,300×1,300×1,800 · 500kg · 중국산 |
③ 2헤드 엔드밀링기1종 · 기종군 보기 →
| # | 모델 | 가공 범위 · 규격 | 전원 · 크기 · 중량 · 원산지 | |
|---|---|---|---|---|
 | 1 | WTM-B-200 | 헤드 이송 0~1,050mm · 작업대 약 530 × 320mm | 380V 3상 60Hz · 약 1,250×920×1,650 · 450~550kg · 국내산 |
④ 1헤드 엔드밀링기4종 · 기종군 보기 →
| # | 모델 | 가공 범위 · 규격 | 전원 · 크기 · 중량 · 원산지 | |
|---|---|---|---|---|
 | 1 | POLAR-IV | 가공 H × W 210 × 90mm | 380V · 970×645×1,090 · 113kg · 터키산 |
| 2 | POLAR-III | 가공 H × W 210 × 90mm | 380V · 970×645×1,090 · 113kg · 터키산 |
| 3 | POLAR-II | 가공 H × W 160 × 90mm | 220V · 850×620×1,150 · 88kg · 터키산 |
 | 4 | WTM-X-200 | — | 380V · 850×740×1,280 · 250kg · 중국산 |
⑤ 휴대용 엔드밀링기2종 · 기종군 보기 →
| # | 모델 | 가공 범위 · 규격 | 전원 · 크기 · 중량 · 원산지 | |
|---|---|---|---|---|
 | 1 | POLAR-I | 가공 H × W 125 × 65mm | 220V · 570×365×440 · 25kg · 터키산 |
 | 2 | SC-221 | 가공 H × W 125 × 65mm | 220V · 570×365×440 · 25kg · 터키산 |
· 가공 범위는 자재를 한 번 물린 상태에서 깎을 수 있는 단면 크기입니다. · WTM-X-200은 제원표에 가공 범위 행이 없어 칸을 비웠으며, 확인되는 대로 채웁니다. · POLAR-II와 휴대형 2종은 220V, 나머지 기종은 380V입니다. · 주문제작 품목은 제작 기간을 먼저 알려 드립니다.
Specifications
전 모델 공통 사양
아래 항목은 위 표의 전 모델에 동일하게 적용됩니다. 모델마다 달라지는 것은 헤드 수 · 가공 범위 · 전원 · 커터 지름 · 중량입니다.
| 적용 소재 | 알루미늄 창호 프로파일 · PVC 프로파일 |
|---|---|
| 앞 공정 설비 | 45°/90° 절단기 · 2헤드 절단기 · 원형 절단기 |
| 다음 공정 설비 | 카피루터기 · 코너 클램프기 · 피스 체결기 |
| 가공 방식 | 3헤드 복합(밀링 · 넛칭 · 절단) · 5날 복합 · 2헤드 양단 · 1헤드 단면 · 현장 휴대형 |
| 가공 내용 | 끝단 밀링 · 넛칭 · 계단 모양 직사각 가공 · 경사 끝면 밀링 |
| 주축 | 2,800~3,100rpm — 주축 1개 출력은 기종별 0.75~3kW |
| 공구 | 밀링 커터 ΦD140 · Φd30mm · Ø110~Ø220mm · Ø190mm · 톱날 Ø305 × 4.4 × Ø32(Z=100) |
| 전원 | 380V(공장용 기종) · 220V(POLAR-II · 휴대형 2종) |
| 공압 | 5~8bar(WTM-CNC-3S-330) · 6~7bar(WTM-X-200) — 공압 클램프를 쓰는 기종 |
| 원산지 | 기종별 표기 — 국내산 · 중국산 · 터키산(위 색인 참조) |
| 보증 · A/S | 입고 수리 — 주축 · 베어링 · 전장 부품 자체 보유 · 김해에서 직접 점검하고 수리 |
알루미늄 프로파일PVC 프로파일
Order & Delivery
주문 · 납기 안내
모델 선정
프로파일 단면과 맞물릴 상대 부재, 양단 가공 비중, 공장 전원과 컴프레셔 용량, 설치 면적을 알려 주시면 맞는 기종군과 모델을 선정해 드립니다.
시험 가공 후 출고
출고 전에 쓰시는 자재의 끝단을 깎아 맞물림 상태와 절삭면을 확인합니다. 결과를 사진으로 보내 드립니다.
설치 · 시운전
전원과 공압, 기계 크기만큼의 설치 공간을 준비해 주시면 설치 후 첫 커터 높이 세팅까지 함께 진행합니다.
재고 · 출고
국내에 재고가 있는 품목은 바로 출고합니다. 주문 전 재고 상황을 확인해 드립니다. 주문제작 품목은 제작 기간을 먼저 알려 드립니다.
사전 시연
시연은 김해 전시장에서 진행합니다. 쓰시는 프로파일 단면과 맞물릴 상대 부재를 알려 주시면 같은 조건으로 깎아 보여 드립니다. 방문 일정은 아래 채널로 미리 예약해 주십시오.
직접 들여오신 기계와 다른 점
저희는 출고 전에 쓰시는 자재로 시험 가공을 해 본 뒤 보내 드립니다. 주축 · 베어링 · 전장 부품을 재고로 갖고 있어 부품이 바로 나가고, 수리는 김해에서 직접 합니다. 수리가 어려운 경우에는 리퍼 서비스를 제공합니다(협의 후 비용이 발생합니다).
