204. 알루미늄 엔드밀링기
055-327-4112

Single-Head End Milling Machine

한쪽 끝단을
커터 190mm · 250kg 프레임으로 깎습니다

SINGLE-HEAD END MILLING MACHINE WTM-X-200 · CUTTER 190 mm · 380V 2.2 kW · 250 kg

밀링 커터 190mm를 샤프트 지름 32mm에 물리는 1헤드 엔드밀링기입니다. 소비전력 2.2kW · 중량 250kg으로 이 기종군에서 출력과 프레임 중량이 가장 큽니다. 자재는 공기압력 6~7bar · 공기소비 5L/min의 에어 클램프로 물립니다. 380V · 850 × 740 × 1,280mm입니다.

밀링 커터 Φ190mm380V · 2.2kW250kg

이 모델 견적 문의 스마트스토어 바로가기

190mm

밀링 커터 지름

2.2kW

소비전력

380V

작동 전원

250kg

기계 중량

이 계열 4기종 — 지금 보시는 기종에 테두리가 있습니다

Selling Points

WTM-X-200에 문의가 많은 세 가지

1헤드 엔드밀링기 기종군 4종 가운데 WTM-X-200만의 값입니다. 공급 방식과 사후 관리는 4종이 같습니다.

샤프트 지름 32mm · 중량 250kg입니다같은 기종군의 POLAR 세 기종이 샤프트 지름 30mm에 88~113kg인 데 비해 샤프트가 굵고 본체가 무겁습니다. 굵은 샤프트와 무거운 프레임은 절삭 중 떨림을 줄이는 쪽으로 작용합니다.

에어 클램프 — 6~7bar 배관이 함께 필요합니다공기압력 6~7bar에 공기소비 5L/min으로 자재를 물립니다. 설치하실 자리에 공압 배관이 닿는지 먼저 보셔야 합니다. 배관이 없는 자리면 컴프레서 위치까지 함께 검토해 드립니다.

가공 범위와 주축 회전수는 원본 제원표에 표기가 없습니다제조사 제원표에 이 두 항목의 행이 없어 이 페이지에서도 비워 두었습니다. 다루시는 프로파일 단면을 알려 주시면 저희가 실물로 깎아 보고 들어가는 범위를 확인해 알려 드립니다.

Structure & Tooling

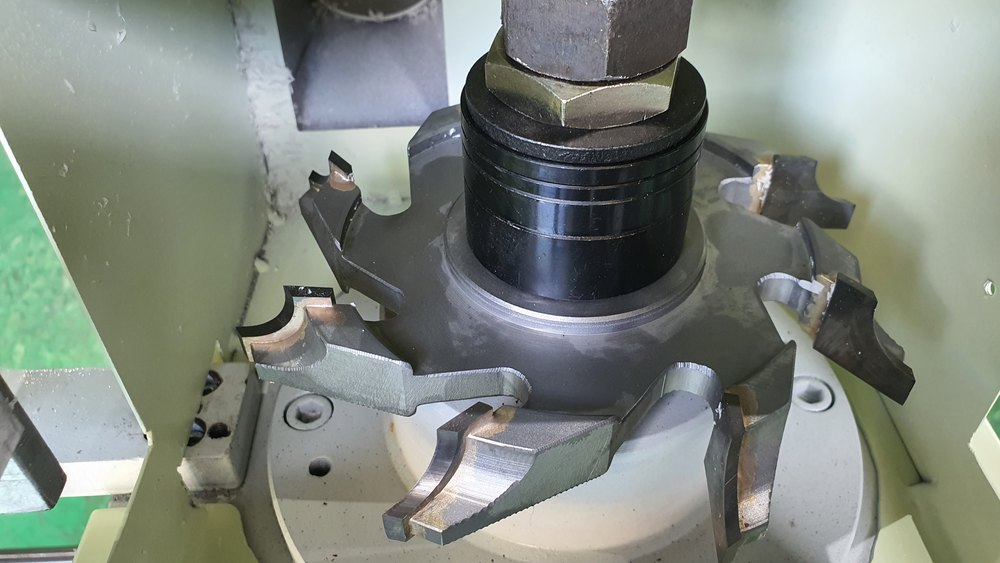

커터 190mm · 샤프트 32mm에 에어 클램프를 씁니다

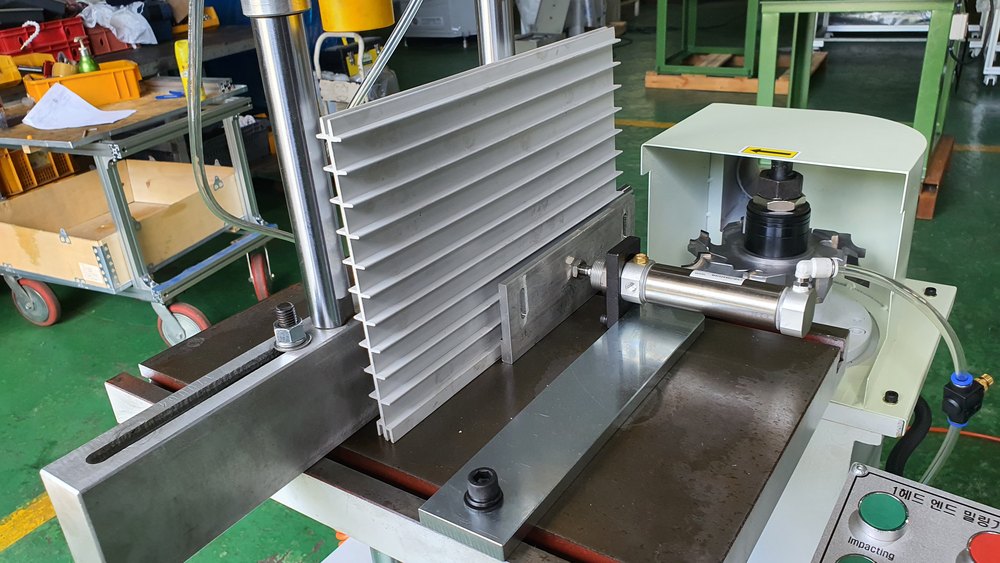

헤드 하나로 자재 한쪽 끝단을 깎습니다. 밀링 커터 190mm를 샤프트 지름 32mm에 물리고 전원은 380V · 2.2kW를 씁니다. 자재는 공기압력 6~7bar · 공기소비 5L/min의 에어 클램프로 물립니다. 기계 크기는 850 × 740 × 1,280mm · 중량 250kg입니다. 원본 제원표에 가공 범위와 주축 회전수 행이 없어 이 페이지에서도 비워 두었습니다 — 다루시는 단면을 알려 주시면 저희가 실물로 확인해 알려 드립니다. 저희가 출고 전에 쓰시는 프로파일로 시험 가공을 하고 맞물림 상태를 함께 보신 뒤 보내 드립니다.

Supply Journey

공급부터 A/S까지, 저희가 직접 합니다

엔드밀링기는 자른 프로파일의 끝단을 상대 부재에 맞물리도록 깎는 공정 장비입니다. 국내산 기종과 중국산 · 터키산 기종을 함께 취급하며, 들어온 기계는 김해에서 직접 점검한 뒤 출고합니다. 쓰시는 프로파일을 실제로 깎아 본 뒤 보내 드립니다.

제작 · 수입

국내산 기종은 주문 사양을 먼저 확정합니다. 수입 기종은 컨테이너 단위로 들여옵니다. 커터 지름과 클램프 형태가 주문마다 달라지는 기종은 사양을 먼저 정합니다.

하역 · 검수

입고 즉시 주축 회전과 헤드 이송, 에어 클램프 물림 상태를 확인합니다. 이 단계에서 걸러진 기계는 전시장에 올리지 않습니다.

전시 보관

김해 전시장에 CNC 복합형과 2헤드형, 1헤드형, 휴대형을 나란히 세워 둡니다. 한 번에 양쪽 끝을 깎는 방식과 한쪽씩 깎는 방식의 차이를 실물로 보실 수 있습니다.

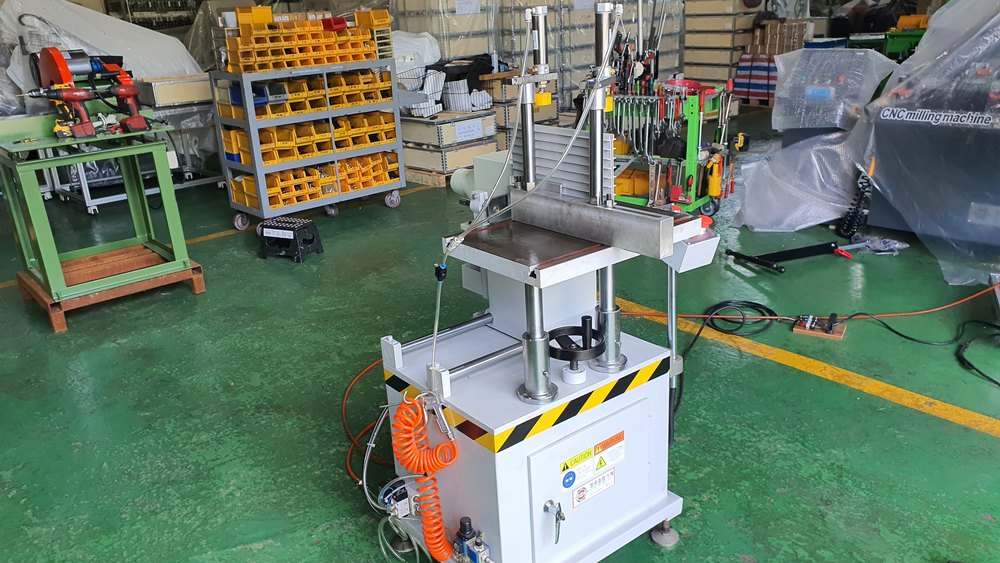

시연 · 테스트

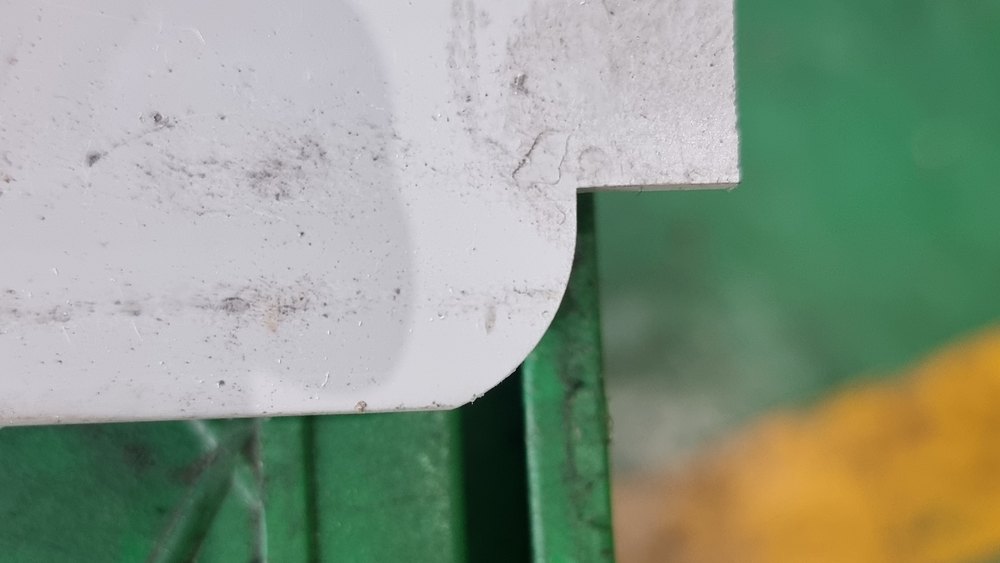

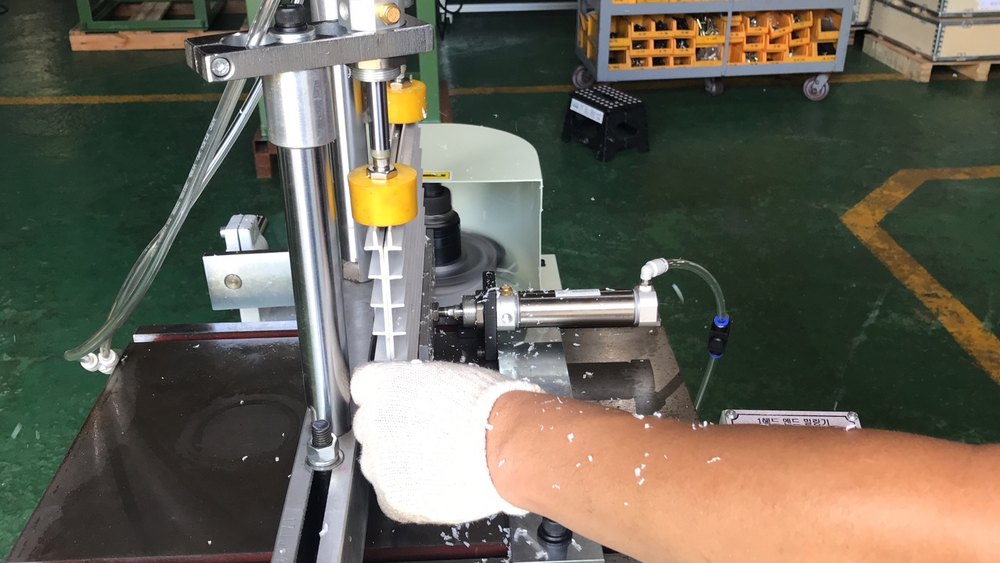

쓰시는 프로파일을 가져오시면 그 자재의 끝단을 실제로 깎아 보여 드립니다. 맞물림 상태와 절삭면을 함께 보시고 커터 규격을 정하시면 됩니다.

포장 · 출고

기계는 목재 팔레트에 고정하고, 밀링 커터와 샤프트는 방청 포장해 따로 넣습니다. 재고가 있는 품목은 당일 출고할 수 있습니다.

입고 AS

주축 · 베어링 · 에어 실린더 · 전장 부품을 저희가 직접 갖고 있습니다. 들어온 기계는 김해에서 직접 점검하고 수리하며, 부품은 제조사와 협업해 수급합니다.

그래서 받으신 뒤에 커터 높이와 물림 위치를 처음부터 다시 잡는 일이 없습니다.

Specifications

WTM-X-200 제원

위 표가 이 모델의 값이고, 아래 표는 1헤드 엔드밀링기 기종군 4종에 공통으로 적용됩니다.

모델명	WTM-X-200
원산지	중국산
사용전원	380V
소비전력	2.2kW
공기압력	6~7bar
공기소비	5 L/min
톱날·커터	밀링 커터 190mm / 샤프트 지름 32mm
기계크기(mm)	850 × 740 × 1,280
중량	250kg

아래 항목은 네 기종에 공통으로 적용됩니다. 기종마다 달라지는 것은 가공 범위 · 전원 · 커터 지름 · 중량입니다.

적용 소재	알루미늄 창호 프로파일 · PVC 프로파일
가공 방식	헤드 1개 — 한쪽 끝단 밀링 · 블레이드 교체로 계단 모양 직사각 가공
주축	3,000rpm(POLAR 3종) — WTM-X-200은 제원표에 회전수 표기 없음
공구	밀링 커터 ΦD140 · Φd30mm · 샤프트 30mm(POLAR 3종) · 커터 190mm · 샤프트 32mm(WTM-X-200)
가공 범위	H 210 × W 90mm(POLAR-IV · III) · H 160 × W 90mm(POLAR-II)
전원	380V 1.1kW(POLAR-IV · III) · 220V 0.75kW(POLAR-II) · 380V 2.2kW(WTM-X-200)
크기 · 중량	POLAR-IV · III 970 × 645 × 1,090mm 113kg · POLAR-II 850 × 620 × 1,150mm 88kg · WTM-X-200 850 × 740 × 1,280mm 250kg
원산지	기종별 표기 — 터키산 3기종 · 중국산 1기종(이 모델 값은 위 제원표에)
사후 관리	입고 수리 — 주축 · 베어링 · 전장 부품 보유 · 수리가 어려우면 리퍼 서비스

알루미늄 프로파일PVC 프로파일

Real Product

실물 · 1헤드 엔드밀링기

1헤드 엔드밀링기의 실물입니다. 김해 전시장에서 2헤드형 · 휴대형과 나란히 놓인 상태를 보실 수 있습니다.

POLAR-IV — 가공 210 × 90mm · 380V 1.1kW · 113kg

POLAR-II — 가공 160 × 90mm · 220V 0.75kW · 88kg

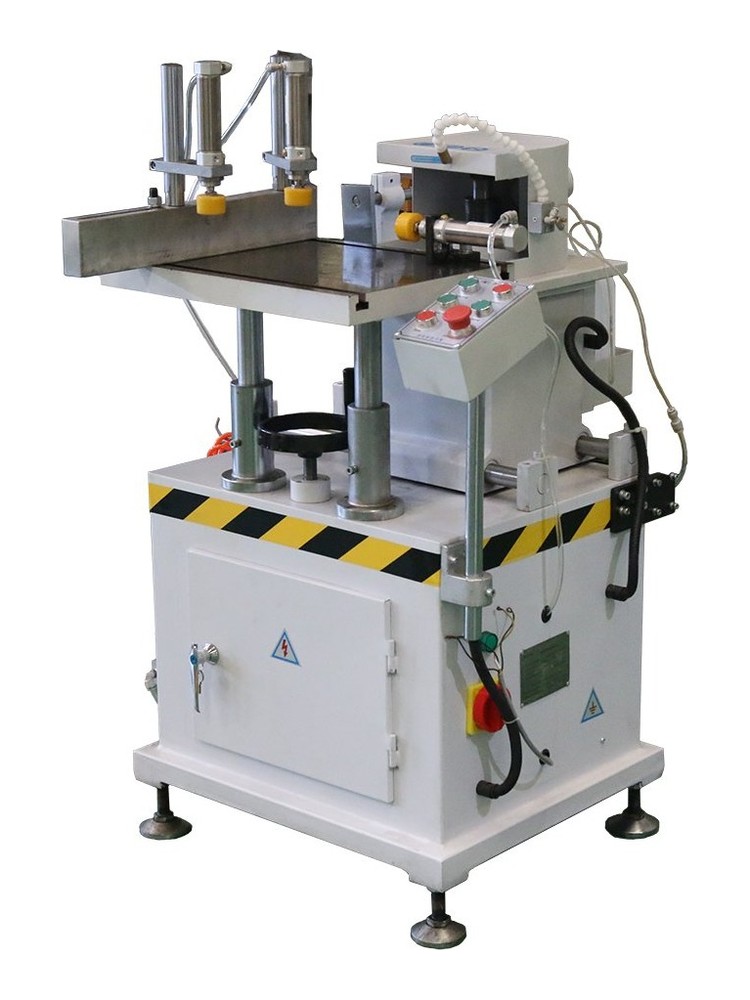

WTM-X-200 — 밀링 커터 Φ190mm · 380V 2.2kW · 250kg

Line-up

1헤드 엔드밀링기 4종 가운데 이 자리입니다

지금 보고 계신 모델은 WTM-X-200입니다. 조건이 맞지 않으시면 아래에서 옆 모델을 눌러 보십시오. 다섯 기종군을 한 번에 보시려면 204 색인, 이 기종군 전체 비교표는 1헤드 엔드밀링기 에 있습니다. 앞 공정인 알루미늄 절단기는 101 계열에 있습니다.

WTM-X-200

밀링 커터 190mm / 샤프트 지름 32mm

Order & Delivery

주문 · 납기 안내

단면과 공압 확인

다루시는 프로파일 단면과 설치하실 자리의 공압 배관 여건을 알려 주십시오. 제원표에 가공 범위 표기가 없어 저희가 실물로 깎아 보고 들어가는 단면을 확인해 드립니다.
