204. 알루미늄 엔드밀링기
055-327-4112

Single-Head End Milling Machine

한쪽 끝단을 필요한 만큼만 깎습니다

SINGLE-HEAD END MILLING MACHINE · 4 MODELS · 160-210 × 90 mm · 88-250 kg

자재 한쪽 끝단을 상대 부재 곡면에 맞물리도록 깎는 기종군입니다. 네 기종은 받을 수 있는 단면과 전원, 커터 규격이 달라 다루시는 자재와 공장 전원에 따라 고르시면 됩니다. 단면 210 × 90mm까지 받는 두 기종과 220V로 작동하는 기종, 커터 지름이 Ø190mm로 굵은 기종이 있습니다.

1헤드 4종가공 160~210 × 90mm220V · 380V88~250kg

모델 선정 · 견적 문의 스마트스토어 바로가기

4종

이 기종군 기종 수

210mm

최대 가공 높이

3,000rpm

POLAR 회전수

88kg

최경량 기종 중량

이 계열 4기종 — 아래에서 기종별 사양을 보실 수 있습니다

Selling Points

문의가 많은 세 가지

전화로 가장 많이 받는 세 가지를 앞에 정리했습니다. 아래 값은 모두 각 기종 제원표에 적힌 수치이며, 기종에 따라 달라지는 값은 비교표에 기종별로 적어 두었습니다.

받을 수 있는 단면이 기종마다 나뉩니다POLAR-IV와 POLAR-III는 H 210 × W 90mm까지 받고, POLAR-II는 H 160 × W 90mm입니다. 큰 도어 프로파일을 다루시면 앞의 두 기종이고, 일반 창호 단면이 대부분이면 POLAR-II로도 처리됩니다. 다루시는 단면 중 가장 큰 값을 먼저 알려 주십시오.

전원이 220V인 기종과 380V인 기종이 나뉩니다POLAR-II는 220V 0.75kW라 3상 배선 없이 놓을 수 있습니다. POLAR-IV · POLAR-III는 380V 1.1kW, WTM-X-200은 380V 2.2kW입니다. 공장 배전반 여건에 따라 이 값이 먼저 선택을 가릅니다.

커터 지름과 기계 중량이 절삭 안정에 함께 작용합니다POLAR 계열은 커터 ΦD140 · 샤프트 Φ30mm에 88~113kg이고, WTM-X-200은 커터 Ø190 · 샤프트 Ø32mm에 250kg입니다. 굵은 샤프트와 무거운 프레임은 절삭 중 떨림을 줄이는 쪽으로 작용합니다. 두꺼운 단면을 자주 깎으시면 WTM-X-200 쪽을 보십시오.

Structure & Tooling

커터 지름과 전원이 네 기종을 가릅니다

네 기종 모두 헤드 하나로 자재 한쪽 끝단을 깎습니다. POLAR-IV · POLAR-III · POLAR-II는 밀링 커터 ΦD140 · Φd30mm에 샤프트 지름 30mm를 쓰고 주축은 3,000rpm으로 돕니다. 전원은 POLAR-IV · POLAR-III가 380V 1.1kW, POLAR-II가 220V 0.75kW입니다. WTM-X-200은 밀링 커터 190mm에 샤프트 지름 32mm를 쓰고 380V 2.2kW이며, 공기압력 6~7bar에 공기소비 5L/min으로 에어 클램프를 씁니다. 받을 수 있는 단면은 POLAR-IV · POLAR-III가 H 210 × W 90mm, POLAR-II가 H 160 × W 90mm입니다. WTM-X-200은 제원표에 가공 범위가 적혀 있지 않아 문의 주시면 확인해 알려 드립니다. 네 기종 모두 블레이드를 바꾸면 계단 모양 직사각 단면까지 같은 본체로 가공합니다. 저희가 출고 전에 쓰시는 프로파일로 시험 가공을 하고 맞물림 상태를 함께 보신 뒤 보내 드립니다.

Supply Journey

공급부터 A/S까지, 저희가 직접 합니다

엔드밀링기는 자른 프로파일의 끝단을 상대 부재에 맞물리도록 깎는 공정 장비입니다. 국내산 기종과 중국산 · 터키산 기종을 함께 취급하며, 들어온 기계는 김해에서 직접 점검한 뒤 출고합니다. 쓰시는 프로파일을 실제로 깎아 본 뒤 보내 드립니다.

제작 · 수입

국내산 기종은 주문 사양을 먼저 확정합니다. 수입 기종은 컨테이너 단위로 들여옵니다. 커터 지름과 클램프 형태가 주문마다 달라지는 기종은 사양을 먼저 정합니다.

하역 · 검수

입고 즉시 주축 회전과 헤드 이송, 에어 클램프 물림 상태를 확인합니다. 이 단계에서 걸러진 기계는 전시장에 올리지 않습니다.

전시 보관

김해 전시장에 CNC 복합형과 2헤드형, 1헤드형, 휴대형을 나란히 세워 둡니다. 한 번에 양쪽 끝을 깎는 방식과 한쪽씩 깎는 방식의 차이를 실물로 보실 수 있습니다.

시연 · 테스트

쓰시는 프로파일을 가져오시면 그 자재의 끝단을 실제로 깎아 보여 드립니다. 맞물림 상태와 절삭면을 함께 보시고 커터 규격을 정하시면 됩니다.

포장 · 출고

기계는 목재 팔레트에 고정하고, 밀링 커터와 샤프트는 방청 포장해 따로 넣습니다. 재고가 있는 품목은 당일 출고할 수 있습니다.

입고 AS

주축 · 베어링 · 에어 실린더 · 전장 부품을 저희가 직접 갖고 있습니다. 들어온 기계는 김해에서 직접 점검하고 수리하며, 부품은 제조사와 협업해 수급합니다.

그래서 받으신 뒤에 커터 높이와 물림 위치를 처음부터 다시 잡는 일이 없습니다.

Selection

단면 크기와 전원으로 좁히시면 됩니다

네 기종은 받을 수 있는 단면, 전원, 커터 지름 세 가지로 나뉩니다. 다루시는 단면 중 가장 큰 값과 공장 전원을 알려 주시면 후보가 한둘로 줄어듭니다.

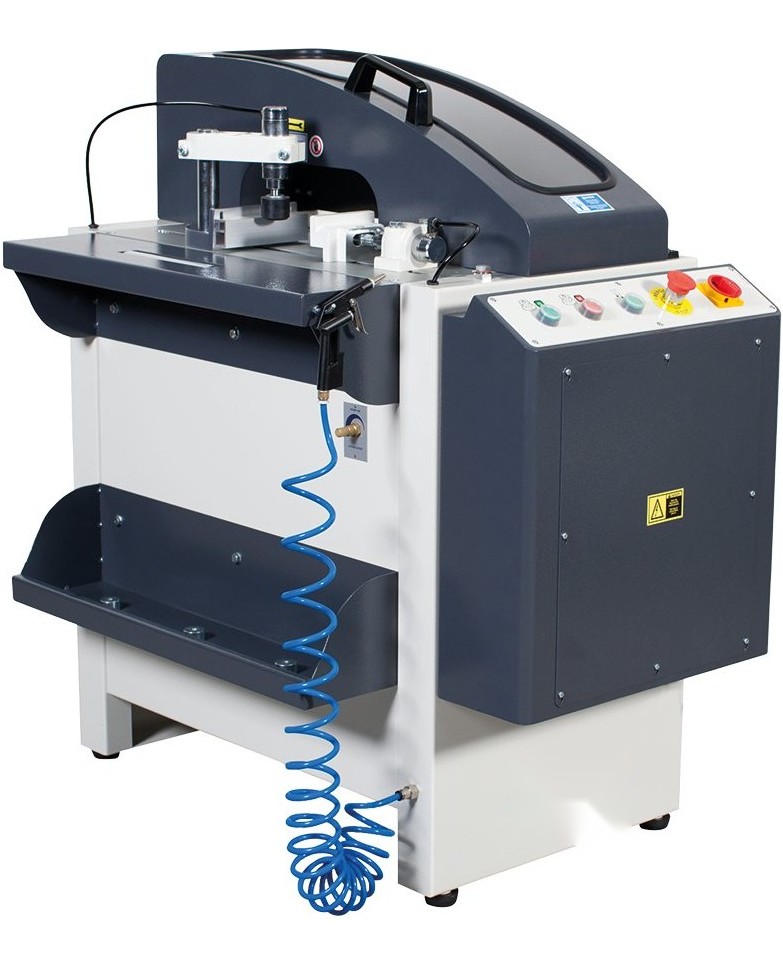

POLAR-IV — 단면 210 × 90mm · 380V 1.1kW (터키산)

POLAR-IV 380V · 1.1kW · 3,000rpm · 밀링 커터 ΦD140 · Φd30mm · 샤프트 30mm · 가공 H × W 210 × 90mm · 970 × 645 × 1,090mm · 113kg. H 210 × W 90mm 단면까지 받으므로 큰 도어 프로파일도 들어갑니다.

POLAR-III — 경사 끝면 밀링 (터키산)

POLAR-III 제원은 POLAR-IV와 같고, 기울어진 끝면을 그대로 밀링하는 구성입니다. 사선으로 만나는 조인트가 있으면 이 기종을 보십시오. 380V · 1.1kW · 3,000rpm · 가공 H × W 210 × 90mm · 113kg.

POLAR-II — 220V 단상 · 88kg (터키산)

POLAR-II 220V · 0.75kW · 3,000rpm · 가공 H × W 160 × 90mm · 850 × 620 × 1,150mm · 88kg. 3상 배선 없이 콘센트 전원으로 작동하고 바닥에 닿는 면이 작아 라인을 다시 배치하실 때 옮기기 쉽습니다.

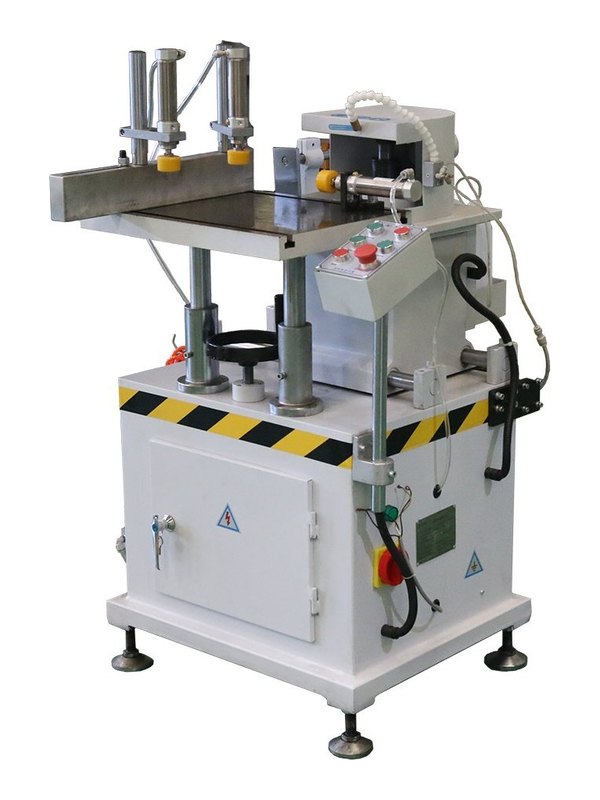

WTM-X-200 — 커터 Ø190mm · 250kg (중국산)

WTM-X-200 380V · 2.2kW · 밀링 커터 190mm · 샤프트 지름 32mm · 공기압력 6~7bar · 공기소비 5L/min · 850 × 740 × 1,280mm · 250kg. 출력과 프레임 중량이 네 기종 중 가장 큽니다. 제원표에 가공 범위 행이 없어 표에서는 비워 두었습니다.

🔴 주문 전 확정 사항 — 프로파일 단면과 맞물릴 상대 부재

같은 1헤드 기종이라도 쓰시는 프로파일 단면과 맞물릴 상대 부재에 따라 커터 지름과 클램프를 다르게 씁니다. 프로파일 도면이나 실물 자재를 보내 주시면 시험 가공을 해 보고 맞는 커터 규격을 알려 드립니다.

양쪽 끝을 함께 깎으셔야 하면

양단 가공이 물량의 대부분이면 2헤드 엔드밀링기가 물림 횟수를 줄여 줍니다. 현장에서 들고 쓰셔야 하면 휴대용 엔드밀링기가 있습니다. 앞 공정인 알루미늄 절단기는 101 계열에 있습니다.

Model Line-up

1헤드 엔드밀링기 4종 비교

가공 범위 칸은 각 기종 제원표의 가공 능력 값입니다. 상세 치수는 견적 드릴 때 제원표로 보내 드립니다.

#	모델	가공 범위 · 규격	전원 · 크기 · 중량 · 원산지
1	POLAR-IV	가공 H × W 210 × 90mm	380V · 970×645×1,090 · 113kg · 터키산
2	POLAR-III	가공 H × W 210 × 90mm	380V · 970×645×1,090 · 113kg · 터키산
3	POLAR-II	가공 H × W 160 × 90mm	220V · 850×620×1,150 · 88kg · 터키산
4	WTM-X-200	—	380V · 850×740×1,280 · 250kg · 중국산

· WTM-X-200은 제원표에 가공 범위 행이 없어 칸을 비웠습니다. 확인되는 대로 채웁니다. · POLAR-II만 220V이고 나머지 세 기종은 380V입니다. · POLAR 3종은 터키산이고 WTM-X-200은 중국산입니다.

Specifications

전 모델 공통 사양

아래 항목은 네 기종에 공통으로 적용됩니다. 기종마다 달라지는 것은 가공 범위 · 전원 · 커터 지름 · 중량입니다.

적용 소재	알루미늄 창호 프로파일 · PVC 프로파일
가공 방식	헤드 1개 — 한쪽 끝단 밀링 · 블레이드 교체로 계단 모양 직사각 가공
주축	3,000rpm(POLAR 3종) — WTM-X-200은 제원표에 회전수 표기 없음
공구	밀링 커터 ΦD140 · Φd30mm · 샤프트 30mm(POLAR 3종) · 커터 190mm · 샤프트 32mm(WTM-X-200)
가공 범위	H 210 × W 90mm(POLAR-IV · III) · H 160 × W 90mm(POLAR-II)
전원	380V 1.1kW(POLAR-IV · III) · 220V 0.75kW(POLAR-II) · 380V 2.2kW(WTM-X-200)
크기 · 중량	POLAR-IV · III 970 × 645 × 1,090mm 113kg · POLAR-II 850 × 620 × 1,150mm 88kg · WTM-X-200 850 × 740 × 1,280mm 250kg
원산지	기종별 표기 — 터키산 3기종 · 중국산 1기종(위 비교표 참조)
사후 관리	입고 수리 — 주축 · 베어링 · 전장 부품 보유 · 수리가 어려우면 리퍼 서비스
