204. 알루미늄 엔드밀링기
055-327-4112

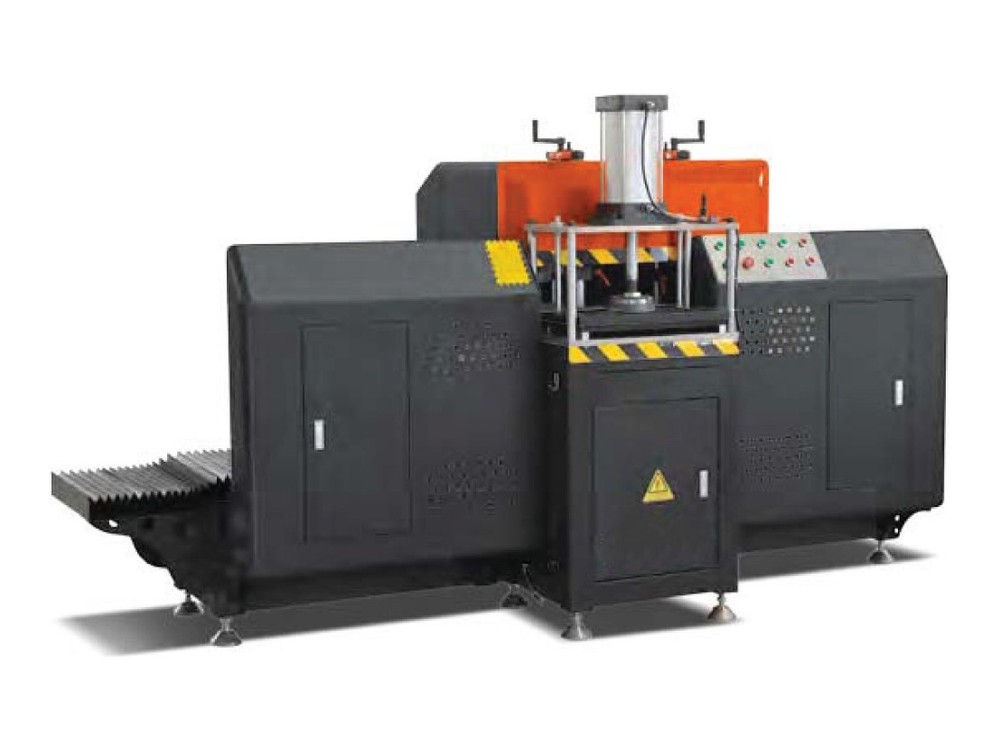

Five-Blade Milling & Notching Machine

주축 다섯 개가 동시에 깎습니다

FIVE-BLADE MILLING & NOTCHING MACHINE WTMZ-5CT-250 · 5 × 2.2 kW · 2,800 rpm

독립 주축 다섯 개가 동시에 돌면서 끝단 밀링과 넛칭을 한 자리에서 처리하는 기종입니다. 밀링기와 넛칭기를 따로 놓고 자재를 옮기시던 구성이라면 한 대로 묶을 수 있습니다. 밀링 깊이와 높이를 각각 0에서 85mm까지 잡아 두꺼운 단면도 받습니다.

독립 주축 5개밀링 깊이 0~85mm380V 3상 · 5 × 2.2kW2,800rpm

모델 선정 · 견적 문의 스마트스토어 바로가기

5개

독립 주축 수

85mm

최대 밀링 깊이

2,800rpm

주축 회전 속도

500kg

기계 중량

이 계열 1기종 — 아래에서 기종별 사양을 보실 수 있습니다

Selling Points

문의가 많은 세 가지

전화로 가장 많이 받는 세 가지를 앞에 정리했습니다. 아래 값은 모두 WTMZ-5CT-250 제원표에 적힌 수치입니다.

밀링과 넛칭을 한 대에서 이어서 합니다끝단을 깎는 밀링과 자리를 잘라 내는 넛칭을 같은 물림 안에서 처리합니다. 기계 두 대를 놓고 자재를 옮기시던 구성보다 이송 횟수가 줄고, 두 공정 사이에서 기준면을 다시 잡지 않아도 됩니다.

독립 주축 다섯 개가 동시에 돕니다주축마다 2.2kW 모터가 따로 달려 있어 다섯 면을 같은 사이클에 가공합니다. 주축을 하나씩 옮겨 가며 깎는 방식과 달리 면마다 물림을 다시 잡지 않습니다.

밀링 깊이와 높이를 각각 0에서 85mm까지 씁니다테이블은 480 × 150mm이고 수평 밀링 커터는 250 × 32mm 규격입니다. 깊이와 높이를 따로 85mm까지 잡을 수 있어 단면이 두꺼운 프로파일도 받습니다.

Structure & Tooling

독립 주축 5개와 수평 밀링 커터가 한 사이클을 만듭니다

주축 다섯 개에 각각 2.2kW 모터가 달려 동시에 2,800rpm으로 회전합니다. 전원은 380V 60Hz 3상이고 소비전력은 5 × 2.2kW입니다. 공구는 수평밀링컷트 250 × 32mm를 쓰며, 테이블은 480 × 150mm입니다. 최대 밀링 깊이와 최대 밀링 높이는 각각 0~85mm이므로 끝단을 깊게 파는 형상과 높게 세워 깎는 형상을 함께 처리합니다. 기계 크기는 3,300 × 1,300 × 1,800mm · 중량 500kg으로 3헤드 CNC 복합기보다 설치 면적이 작습니다. 저희가 출고 전에 쓰시는 프로파일로 시험 가공을 하고 절삭면과 맞물림 상태를 함께 보신 뒤 보내 드립니다.

Supply Journey

공급부터 A/S까지, 저희가 직접 합니다

엔드밀링기는 자른 프로파일의 끝단을 상대 부재에 맞물리도록 깎는 공정 장비입니다. 국내산 기종과 중국산 · 터키산 기종을 함께 취급하며, 들어온 기계는 김해에서 직접 점검한 뒤 출고합니다. 쓰시는 프로파일을 실제로 깎아 본 뒤 보내 드립니다.

제작 · 수입

국내산 기종은 주문 사양을 먼저 확정합니다. 수입 기종은 컨테이너 단위로 들여옵니다. 커터 지름과 클램프 형태가 주문마다 달라지는 기종은 사양을 먼저 정합니다.

하역 · 검수

입고 즉시 주축 회전과 헤드 이송, 에어 클램프 물림 상태를 확인합니다. 이 단계에서 걸러진 기계는 전시장에 올리지 않습니다.

전시 보관

김해 전시장에 CNC 복합형과 2헤드형, 1헤드형, 휴대형을 나란히 세워 둡니다. 한 번에 양쪽 끝을 깎는 방식과 한쪽씩 깎는 방식의 차이를 실물로 보실 수 있습니다.

시연 · 테스트

쓰시는 프로파일을 가져오시면 그 자재의 끝단을 실제로 깎아 보여 드립니다. 맞물림 상태와 절삭면을 함께 보시고 커터 규격을 정하시면 됩니다.

포장 · 출고

기계는 목재 팔레트에 고정하고, 밀링 커터와 샤프트는 방청 포장해 따로 넣습니다. 재고가 있는 품목은 당일 출고할 수 있습니다.

입고 AS

주축 · 베어링 · 에어 실린더 · 전장 부품을 저희가 직접 갖고 있습니다. 들어온 기계는 김해에서 직접 점검하고 수리하며, 부품은 제조사와 협업해 수급합니다.

그래서 받으신 뒤에 커터 높이와 물림 위치를 처음부터 다시 잡는 일이 없습니다.

Selection

다섯 면을 한 번에 깎으실지 보십시오

한 끝단에 여러 면을 내셔야 하면 주축이 다섯 개인 이 기종이 맞고, 면이 한둘이면 1헤드 기종으로 충분합니다.

WTMZ-5CT-250 — 5날 복합 (중국산)

WTMZ-5CT-250 380V 60Hz 3상 · 5 × 2.2kW · 2,800rpm · 3,300 × 1,300 × 1,800mm · 500kg. 수평밀링컷트 250 × 32mm · 테이블 480 × 150mm · 최대 밀링 깊이 0~85mm · 최대 밀링 높이 0~85mm.

설치 자리는 길이 방향을 먼저 보십시오

폭은 1,300mm이지만 길이가 3,300mm입니다. 자재가 드나드는 앞뒤 여유까지 보시면 길이 방향으로 5m 정도를 잡으시는 편이 좋습니다. 공장 도면을 보내 주시면 배치안을 그려 드립니다.

🔴 주문 전 확정 사항 — 프로파일 단면과 내실 형상

같은 기종이라도 쓰시는 프로파일 단면과 내실 형상에 따라 커터 조합이 달라집니다. 프로파일 도면이나 실물 자재를 보내 주시면 시험 가공을 해 보고 맞는 커터 구성을 알려 드립니다.

다른 방식도 함께 보시려면

절단까지 한 대에서 하시려면 3헤드 CNC 복합기, 양쪽 끝을 동시에 깎으시려면 2헤드 엔드밀링기, 한쪽씩 깎으시려면 1헤드 엔드밀링기가 있습니다. 면에 구멍과 홈을 내는 공정은 203 카피루터기입니다.

Model Line-up

WTMZ-5CT-250 제원 요약

이 기종군은 WTMZ-5CT-250 한 기종입니다. 상세 치수는 견적 드릴 때 제원표로 보내 드립니다.

	#	모델	가공 범위 · 규격	전원 · 크기 · 중량 · 원산지
	1	WTMZ-5CT-250	테이블 480 × 150mm · 밀링 깊이 0~85mm · 높이 0~85mm	380V 3상 60Hz · 3,300×1,300×1,800 · 500kg · 중국산

· 가공 범위는 테이블 크기와 밀링 깊이·높이를 제원표 그대로 적은 값입니다. · 380V 3상 전원이 필요합니다.

Specifications

전 모델 공통 사양

아래 항목은 WTMZ-5CT-250의 기본 사양입니다.

적용 소재	알루미늄 창호 프로파일
가공 방식	독립 주축 5개 동시 구동 — 끝단 밀링 · 넛칭 복합
주축	5 × 2.2kW · 2,800rpm
공구	수평밀링컷트 250 × 32mm
가공 범위	테이블 480 × 150mm · 밀링 깊이 0~85mm · 밀링 높이 0~85mm
전원	380V 60Hz 3상 — 소비전력 5 × 2.2kW
크기 · 중량	3,300 × 1,300 × 1,800mm · 500kg
원산지	중국산
사후 관리	입고 수리 — 주축 · 베어링 · 전장 부품 보유 · 수리가 어려우면 리퍼 서비스
