Double-Head End Milling Machine

양쪽 끝단을 한 번의 물림으로 깎습니다

DOUBLE-HEAD END MILLING MACHINE WTM-B-200 · 2 SPINDLES · 0-1,050 mm

주축 두 개가 마주 보며 동시에 돌아 자재 양쪽 끝단을 한 번의 물림 안에서 가공하는 기종입니다. 한쪽을 깎고 자재를 돌려 다시 물리시던 방식과 달리 두 끝단의 기준이 한 번에 정해집니다. 헤드 간격은 0에서 1,050mm까지 움직여 짧은 부재와 긴 부재를 함께 받습니다.

주축 2개 동시이송 0~1,050mm380V 3상 · 4.4~6.0kW모터 직결 구동

모델 선정 · 견적 문의 스마트스토어 바로가기

2개

동시에 도는 주축

1,050mm

최대 헤드 이송 거리

3,100rpm

최대 주축 회전

220mm

최대 커터 지름

이 계열 1기종 — 아래에서 기종별 사양을 보실 수 있습니다

Selling Points

문의가 많은 세 가지

전화로 가장 많이 받는 세 가지를 앞에 정리했습니다. 아래 값은 모두 WTM-B-200 제원표에 적힌 수치입니다.

양쪽 끝단의 기준이 한 번에 정해집니다주축 두 개가 동시에 구동해 양면 가공과 다단 넛칭을 한 번의 클램핑으로 끝냅니다. 자재를 돌려 다시 물리는 일이 없어 양쪽 끝단 사이 길이가 어긋날 일이 줄어듭니다.

모터와 커터 축을 직접 연결했습니다벨트로 연결하는 방식과 달리 모터에서 커터 축으로 회전이 바로 전달됩니다. 절삭 중 미끄러짐이 줄어 절삭면의 결이 고르게 나오고, 벨트 장력을 주기적으로 다시 잡을 일이 없습니다.

세팅 전환이 빨라 소량 다품종에 맞습니다밀링 커터의 상하·좌우 위치를 축마다 따로 미세 조절합니다. 알루미늄과 PVC처럼 두께와 형상이 다른 자재를 오가며 쓰실 때 세팅을 바꾸는 시간이 짧습니다.

Structure & Tooling

두 주축과 에어 클램프가 양단 가공을 받쳐 줍니다

주축 두 개가 마주 보며 2,800~3,100rpm으로 회전합니다. 전원은 380V 60Hz 3상이고 모터 총 전력은 4.4~6.0kW(2.2~3.0kW × 2)입니다. 스핀들 지름은 Ø32mm, 커터 지름은 Ø110~Ø220mm를 받습니다. 헤드 이송 거리는 0~1,050mm이고 작업대는 약 530 × 320mm입니다. 자재는 에어 실린더 클램프로 눌러 고정해 유격을 줄이고, 안전 커버가 칩이 튀는 것을 막습니다. 모터에서 커터 축으로 회전을 직접 전달하는 구조라 절삭 중 미끄러짐이 적습니다. 기계 크기는 약 1,250 × 920 × 1,650mm · 중량 450~550kg입니다. 저희가 출고 전에 쓰시는 프로파일로 시험 가공을 하고 양쪽 끝단의 맞물림 상태를 함께 보신 뒤 보내 드립니다.

Supply Journey

공급부터 A/S까지, 저희가 직접 합니다

엔드밀링기는 자른 프로파일의 끝단을 상대 부재에 맞물리도록 깎는 공정 장비입니다. 국내산 기종과 중국산 · 터키산 기종을 함께 취급하며, 들어온 기계는 김해에서 직접 점검한 뒤 출고합니다. 쓰시는 프로파일을 실제로 깎아 본 뒤 보내 드립니다.

제작 · 수입

국내산 기종은 주문 사양을 먼저 확정합니다. 수입 기종은 컨테이너 단위로 들여옵니다. 커터 지름과 클램프 형태가 주문마다 달라지는 기종은 사양을 먼저 정합니다.

하역 · 검수

입고 즉시 주축 회전과 헤드 이송, 에어 클램프 물림 상태를 확인합니다. 이 단계에서 걸러진 기계는 전시장에 올리지 않습니다.

전시 보관

김해 전시장에 CNC 복합형과 2헤드형, 1헤드형, 휴대형을 나란히 세워 둡니다. 한 번에 양쪽 끝을 깎는 방식과 한쪽씩 깎는 방식의 차이를 실물로 보실 수 있습니다.

시연 · 테스트

쓰시는 프로파일을 가져오시면 그 자재의 끝단을 실제로 깎아 보여 드립니다. 맞물림 상태와 절삭면을 함께 보시고 커터 규격을 정하시면 됩니다.

포장 · 출고

기계는 목재 팔레트에 고정하고, 밀링 커터와 샤프트는 방청 포장해 따로 넣습니다. 재고가 있는 품목은 당일 출고할 수 있습니다.

입고 AS

주축 · 베어링 · 에어 실린더 · 전장 부품을 저희가 직접 갖고 있습니다. 들어온 기계는 김해에서 직접 점검하고 수리하며, 부품은 제조사와 협업해 수급합니다.

그래서 받으신 뒤에 커터 높이와 물림 위치를 처음부터 다시 잡는 일이 없습니다.

Selection

양쪽 끝을 함께 깎으실지 보십시오

양단 가공이 물량의 대부분이면 이 기종이 물림 횟수를 절반으로 줄여 줍니다. 한쪽 끝만 깎으시면 1헤드 기종이 설치 면적과 전원 부담이 작습니다.

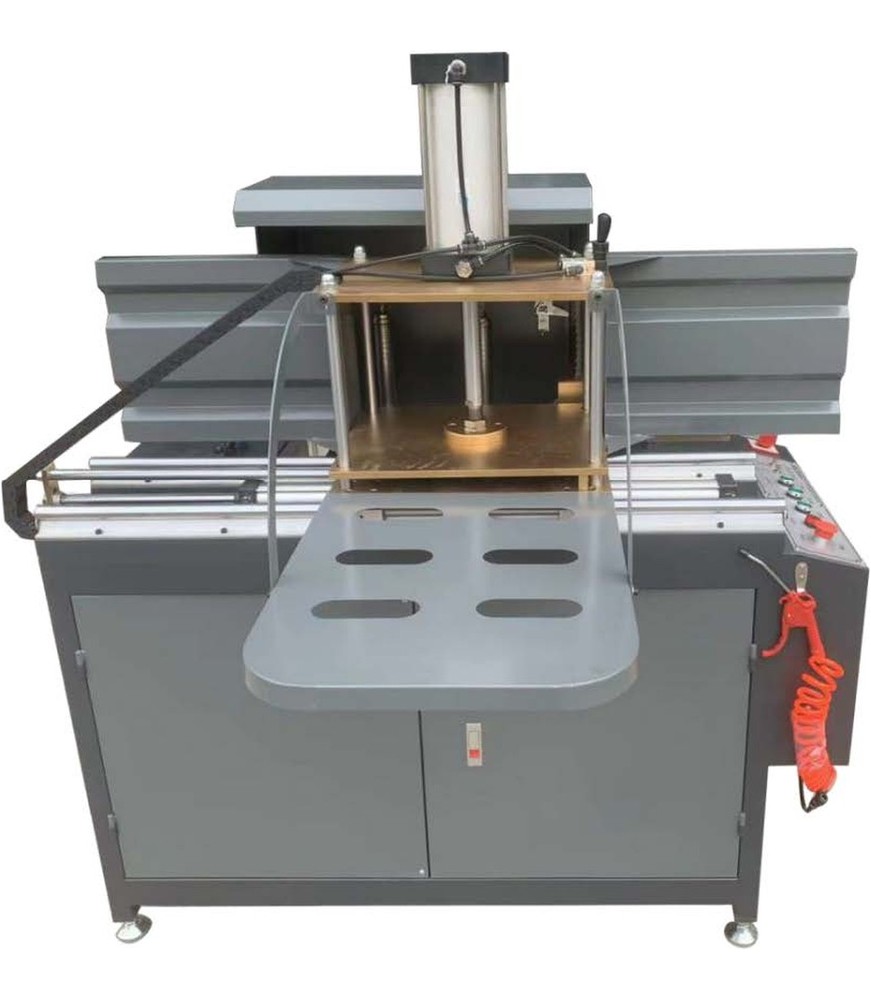

WTM-B-200 — 2헤드 엔드밀링기

WTM-B-200 380V 60Hz 3상 · 모터 총 전력 4.4~6.0kW(2.2~3.0kW × 2) · 주축 2,800~3,100rpm · 스핀들 Ø32mm · 커터 Ø110~Ø220mm · 이송 0~1,050mm · 작업대 약 530 × 320mm · 약 1,250 × 920 × 1,650mm · 450~550kg.

커터 지름을 Ø110에서 Ø220까지 고르실 수 있습니다

커터 지름이 커질수록 한 번에 닿는 면이 넓어지고, 작아질수록 좁은 홈을 냅니다. 쓰시는 프로파일 단면과 맞물릴 상대 부재를 보고 저희가 지름을 제안해 드립니다.

🔴 주문 전 확정 사항 — 부재 길이 범위

헤드 이송이 0~1,050mm이므로 다루시는 부재의 최단 길이와 최장 길이를 먼저 알려 주십시오. 그 범위를 벗어나는 부재가 섞여 있으면 지그를 따로 준비해야 합니다.

다른 방식도 함께 보시려면

절단까지 한 대에서 하시려면 3헤드 CNC 복합기, 한 끝단에 여러 면을 내시려면 5날 복합기, 한쪽씩 깎으시려면 1헤드 엔드밀링기가 있습니다. 다음 공정인 코너 클램프기는 202 계열에 있습니다.

Model Line-up

WTM-B-200 제원 요약

이 기종군은 WTM-B-200 한 기종입니다. 상세 치수는 견적 드릴 때 제원표로 보내 드립니다.

	#	모델	가공 범위 · 규격	전원 · 크기 · 중량 · 원산지
	1	WTM-B-200	헤드 이송 0~1,050mm · 작업대 약 530 × 320mm	380V 3상 60Hz · 약 1,250×920×1,650 · 450~550kg · 국내산

· 가공 범위는 헤드 이송 거리와 작업대 크기를 제원표 그대로 적은 값입니다. · 모터 총 전력과 중량이 사양에 따라 달라지는 기종이라 제원표에 범위로 적혀 있습니다.

Specifications

전 모델 공통 사양

아래 항목은 WTM-B-200의 기본 사양입니다.

적용 소재	알루미늄 창호 프로파일 · PVC 프로파일
가공 방식	주축 2개 동시 구동 — 양단 끝단 밀링 · 다단 넛칭
주축	2,800~3,100rpm — 모터에서 커터 축으로 직접 전달
공구	스핀들 Ø32mm · 커터 Ø110~Ø220mm
가공 범위	헤드 이송 0~1,050mm · 작업대 약 530 × 320mm
자재 고정	에어 실린더 클램프 · 칩 비산 방지 안전 커버
전원	380V 60Hz 3상 — 모터 총 전력 4.4~6.0kW(2.2~3.0kW × 2)
크기 · 중량	약 1,250 × 920 × 1,650mm · 450~550kg
원산지	국내산
사후 관리	입고 수리 — 주축 · 베어링 · 전장 부품 보유 · 수리가 어려우면 리퍼 서비스
