204. 알루미늄 엔드밀링기
055-327-4112

CNC End Milling & Notching Cutting Machine

밀링과 넛칭, 절단을 한 사이클에 끝냅니다

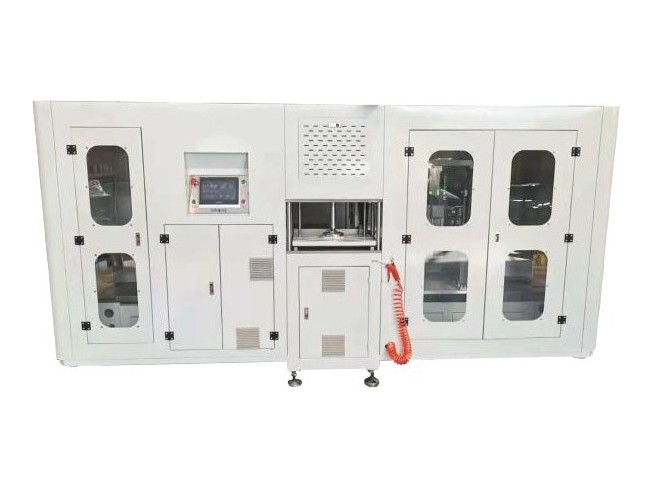

CNC END MILLING & NOTCHING CUTTING MACHINE WTM-CNC-3S-330 · 3 HEADS · 1,000 mm

헤드 세 개가 함께 움직이며 끝단 밀링과 넛칭, 절단을 한 번의 물림 안에서 처리하는 기종입니다. 세 공정을 기계 세 대로 나눠 하시던 라인이라면 자재를 옮겨 다시 물리는 횟수가 그만큼 줄어듭니다. 위치는 마그네틱 스케일로 읽고, 톱날은 0도에서 90도까지 돌아가 직각 절단과 사선 절단을 함께 합니다.

3헤드 복합절단 1,000mm회전각 0~90°380V · 톱날 3kW

모델 선정 · 견적 문의 스마트스토어 바로가기

3헤드

동시에 움직이는 헤드 수

1,000mm

절단 사이즈

90°

톱날 최대 회전각

1,500kg

기계 중량

이 계열 1기종 — 아래에서 기종별 사양을 보실 수 있습니다

Selling Points

문의가 많은 세 가지

전화로 가장 많이 받는 세 가지를 앞에 정리했습니다. 아래 값은 모두 WTM-CNC-3S-330 제원표에 적힌 수치입니다.

자재를 한 번 물린 채로 세 가지 가공이 이어집니다헤드 세 개가 함께 작동해 끝단 밀링과 넛칭, 절단을 한 사이클 안에서 처리합니다. 공정마다 기계를 옮겨 다시 물리는 일이 없으므로, 같은 형상을 반복해 만드시는 라인에서 물림 오차가 쌓일 구간이 줄어듭니다.

톱날이 0도에서 90도까지 돌아 직각과 사선을 함께 처리합니다톱날은 Ø305 × 4.4 × Ø32 · 날 수 100 규격을 씁니다. 회전각을 0도에서 90도 사이로 맞추면 직각 절단과 사선 절단을 기계를 바꾸지 않고 이어서 하실 수 있습니다.

위치를 마그네틱 스케일로 읽습니다자기식 스케일은 눈금을 자기로 읽는 방식이라 기계식 스케일과 달리 마모와 유격의 영향을 덜 받습니다. 서보 0.75kW가 헤드를 옮기고, 조절 치수는 수직 80mm · 수평 280mm입니다.

Drive & Control

3헤드 · 서보 이송과 마그네틱 스케일이 한 사이클을 만듭니다

헤드 세 개가 한 제어부 아래에서 함께 움직입니다. 톱날 모터는 3kW, 헤드 이송 서보는 0.75kW, 스텝핑 모터는 0.4kW이고 전원은 380V 60Hz(50Hz)입니다. 위치는 마그네틱 스케일로 읽어 서보가 그 좌표로 헤드를 옮기며, 자재는 공압으로 눌러 고정하고 공기압력은 5~8bar를 씁니다. 톱날은 Ø305 × 4.4 × Ø32 · 날 수 100이며 0도에서 90도까지 회전합니다. 받으실 수 있는 단면은 조절 치수 기준 수직 80mm · 수평 280mm이고 절단 사이즈는 1,000mm입니다. 기계 크기는 4,200 × 3,000 × 2,100mm · 중량 1,500kg이므로 설치 자리와 전원 용량을 먼저 보셔야 합니다. 저희가 출고 전에 쓰시는 프로파일로 시험 가공을 하고 절삭면과 절단 각도를 함께 보신 뒤 보내 드립니다.

Supply Journey

공급부터 A/S까지, 저희가 직접 합니다

엔드밀링기는 자른 프로파일의 끝단을 상대 부재에 맞물리도록 깎는 공정 장비입니다. 국내산 기종과 중국산 · 터키산 기종을 함께 취급하며, 들어온 기계는 김해에서 직접 점검한 뒤 출고합니다. 쓰시는 프로파일을 실제로 깎아 본 뒤 보내 드립니다.

제작 · 수입

국내산 기종은 주문 사양을 먼저 확정합니다. 수입 기종은 컨테이너 단위로 들여옵니다. 커터 지름과 클램프 형태가 주문마다 달라지는 기종은 사양을 먼저 정합니다.

하역 · 검수

입고 즉시 주축 회전과 헤드 이송, 에어 클램프 물림 상태를 확인합니다. 이 단계에서 걸러진 기계는 전시장에 올리지 않습니다.

전시 보관

김해 전시장에 CNC 복합형과 2헤드형, 1헤드형, 휴대형을 나란히 세워 둡니다. 한 번에 양쪽 끝을 깎는 방식과 한쪽씩 깎는 방식의 차이를 실물로 보실 수 있습니다.

시연 · 테스트

쓰시는 프로파일을 가져오시면 그 자재의 끝단을 실제로 깎아 보여 드립니다. 맞물림 상태와 절삭면을 함께 보시고 커터 규격을 정하시면 됩니다.

포장 · 출고

기계는 목재 팔레트에 고정하고, 밀링 커터와 샤프트는 방청 포장해 따로 넣습니다. 재고가 있는 품목은 당일 출고할 수 있습니다.

입고 AS

주축 · 베어링 · 에어 실린더 · 전장 부품을 저희가 직접 갖고 있습니다. 들어온 기계는 김해에서 직접 점검하고 수리하며, 부품은 제조사와 협업해 수급합니다.

그래서 받으신 뒤에 커터 높이와 물림 위치를 처음부터 다시 잡는 일이 없습니다.

Selection

세 공정을 한 대로 묶을지부터 정하십시오

끝단 가공과 절단을 따로 하고 계시면 이 기종이 라인을 줄여 줍니다. 끝단 가공만 필요하시면 2헤드나 1헤드 기종이 설치 면적과 전원 부담이 작습니다.

WTM-CNC-3S-330 — 3헤드 복합 (중국산)

WTM-CNC-3S-330 380V 60Hz(50Hz) · 톱날 3kW · 서보 0.75kW · 스텝핑 0.4kW · 공기압력 5~8bar · 4,200 × 3,000 × 2,100mm · 1,500kg. 절단 사이즈 1,000mm · 조절 치수 수직 80mm · 수평 280mm · 톱날 Ø305 × 4.4 × Ø32(Z=100) · 회전각 0~90°.

설치 자리는 4.2m × 3.0m를 먼저 확보하십시오

기계 크기가 4,200 × 3,000 × 2,100mm입니다. 자재가 드나드는 앞뒤 여유와 톱날 정비 공간까지 보시면 길이 방향으로 6m 정도를 잡으시는 편이 좋습니다. 공장 도면을 보내 주시면 배치안을 그려 드립니다.

🔴 주문 전 확정 사항 — 프로파일 단면과 맞물릴 상대 부재

같은 기종이라도 쓰시는 프로파일 단면과 맞물릴 상대 부재에 따라 커터와 클램프를 다르게 씁니다. 프로파일 도면이나 실물 자재를 보내 주시면 시험 가공을 해 보고 맞는 커터 규격을 알려 드립니다.

끝단 가공만 하시는 라인이라면

밀링과 넛칭만 하시면 5날 밀링 · 넛칭 복합기가 있고, 양쪽 끝을 동시에 깎으시면 2헤드 엔드밀링기, 한쪽씩 깎으시면 1헤드 엔드밀링기가 있습니다. 앞 공정인 알루미늄 절단기는 101 계열에 있습니다.

Model Line-up

WTM-CNC-3S-330 제원 요약

이 기종군은 WTM-CNC-3S-330 한 기종입니다. 상세 치수는 견적 드릴 때 제원표로 보내 드립니다.

	#	모델	가공 범위 · 규격	전원 · 크기 · 중량 · 원산지
	1	WTM-CNC-3S-330	절단 1,000mm · 조절 수직 80mm · 수평 280mm · 회전각 0~90°	380V 60Hz(50Hz) · 4,200×3,000×2,100 · 1,500kg · 중국산

· 가공 범위는 조절 치수와 절단 사이즈를 제원표 그대로 적은 값입니다. · 380V 전원과 5~8bar 공압 배관이 필요합니다.

Specifications

전 모델 공통 사양

아래 항목은 WTM-CNC-3S-330의 기본 사양입니다.

적용 소재	알루미늄 창호 프로파일 · PVC 프로파일
가공 방식	3헤드 복합 — 끝단 밀링 · 넛칭 · 절단을 한 사이클에 처리
위치 제어	마그네틱 스케일 · 서보 0.75kW · 스텝핑 0.4kW
톱날	Ø305 × 4.4 × Ø32 · 날 수 100 — 회전각 0~90°
자재 고정	공압 클램프 — 공기압력 5~8bar
전원	380V 60Hz(50Hz) — 톱날 3kW · 서보 0.75kW · 스텝핑 0.4kW
크기 · 중량	4,200 × 3,000 × 2,100mm · 1,500kg
원산지	중국산
사후 관리	입고 수리 — 주축 · 베어링 · 전장 부품 보유 · 수리가 어려우면 리퍼 서비스
