Servo Tapping Machine + Cast Iron Die Set
작은 탭이라도
토크 보호로 결손을 막습니다
M3-M12-1100K+DO
M3~M12 소경 탭은 절삭 저항이 작은 대신 파손 한계도 낮습니다. 정밀 서보 모터가 회전을 제어하고 지능형 토크 보호가 과토크를 실시간 감지해 정지·역회전하며, 고강도 주철 정반이 가공 중 진동을 흡수합니다. 멀티 조인트 암으로 넓은 면적도 기계 이동 없이 연속 가공합니다.
본체 + 주철다이 세트탭 M3 ~ M12작업반경 1,100 mm건식 급유
이 모델 견적 문의스마트스토어 바로가기
M3~M12
탭 가공 범위
1,100mm
작업 반경
600W
모터 출력
100kg
세트 중량
Video
제품 소개 영상
서보 탭핑 머신 작업 영상 — 본체 WTM-M3-M16-1100K · 창호종합기계 유튜브
Selling Points
이 사양이 맡는 구간
M3-M12-1100K+DO 가 담당하는 구간입니다. 제어 계통과 다이 구성은 10종 전 모델이 동일합니다.
01
소경 구간은 회전수가 생산량을 결정합니다작은 탭은 토크보다 회전수가 처리량을 좌우합니다. 600 W 서보 모터가 최대 1,200 RPM 까지 회전하며, 무단 변속이라 소재에 맞춰 필요한 만큼만 낮춰 사용합니다.
02
건식 — 작업자가 시점을 정해 도포합니다탭핑유를 필요한 시점에 직접 도포하는 사양입니다. 오일 탱크·노즐·배관이 없어 유지 요소가 적고, 간헐 작업이나 절삭유 잔류가 곤란한 공정에 적합합니다. 출고 후 절삭유 분사식으로 개조할 수 없으므로 주문 전에 확정하셔야 합니다.
03
세트 구매를 추천합니다본체와 주철 다이, 바이스까지 저희가 조합을 검증해 한 번에 공급합니다. 600×900 서랍형·T 슬롯 정반의 강성과 높이가 이 본체에 맞춰져 있어 설치 직후부터 진동이 억제됩니다. 여러 해 납품해 본 결과 세트로 들이신 곳의 만족도가 시간이 지날수록 더 높았습니다.
Control
탭 척 교환과 토크 설정

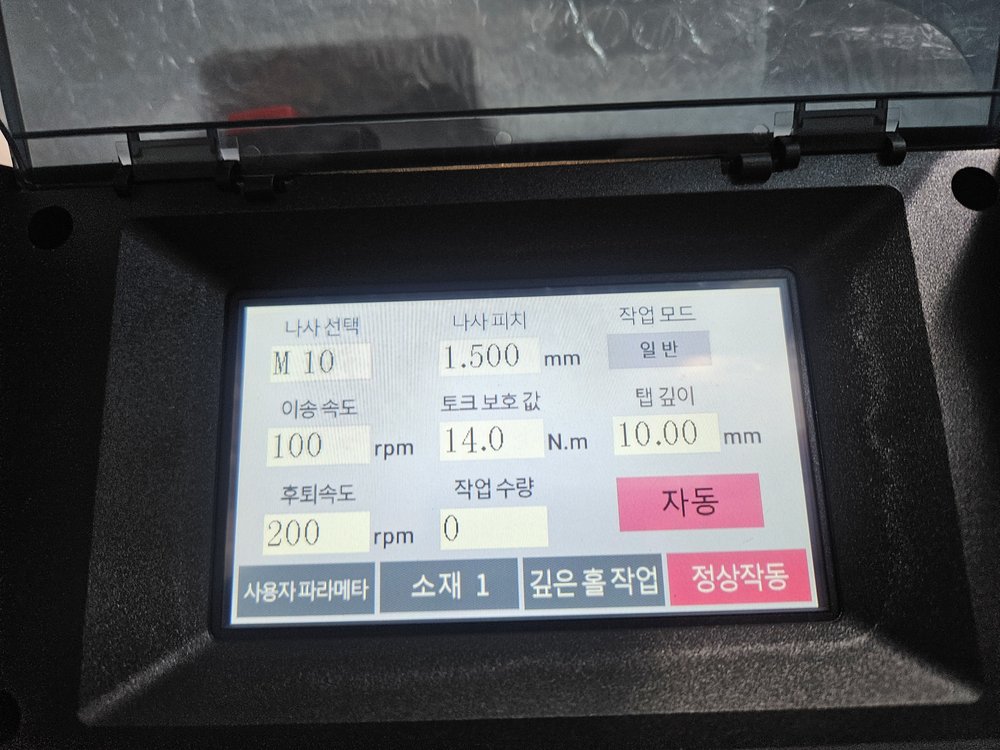

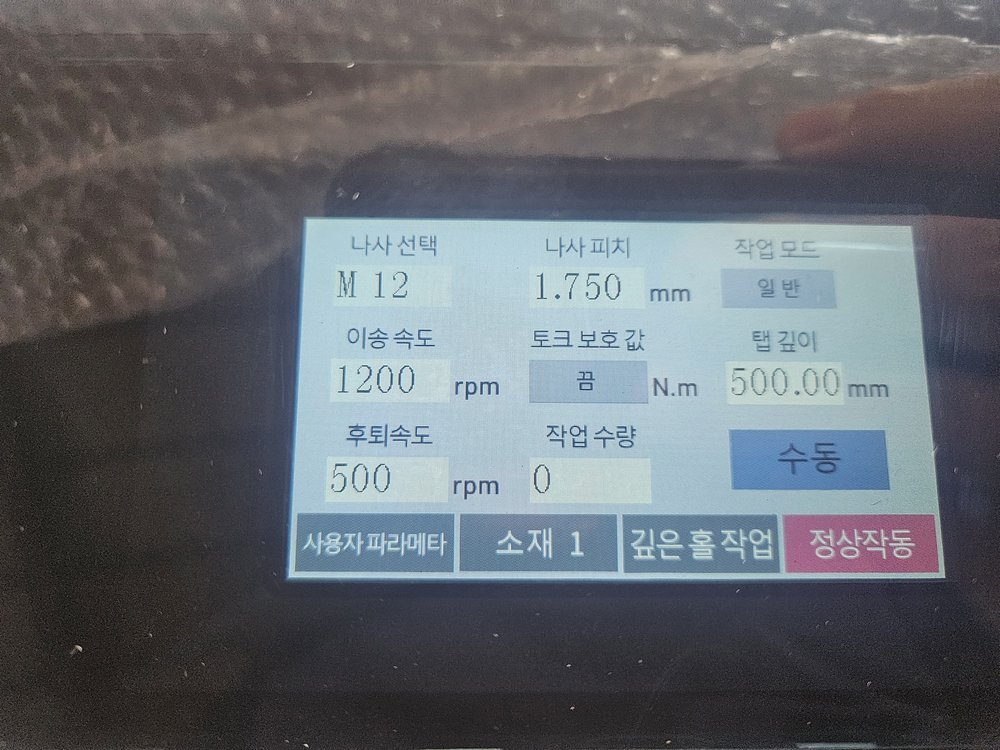

전화 문의가 가장 많은 두 항목입니다. 탭 척은 원터치 방식이라 규격 변경 시 공구가 필요 없고, 사이즈별 토크 리미트 척이 과부하 시 클러치로 동력을 차단합니다. 토크는 소재와 탭 규격에 맞는 값을 터치스크린에서 1회 지정하면 이후 기계가 실시간으로 감지해 정지·역회전합니다. 10종 전 모델이 같은 한글 터치스크린과 3모드(수동·자동·연동) 구조를 쓰므로 설정 값을 그대로 옮길 수 있으며, 초기 설정은 전화로 함께 잡아 드립니다.
0.01mm
단위 깊이 제어
3
모드 · 수동/자동/연동
360°
회전 유니버설 헤드
2
겹 과부하 보호
Supply Journey
수입부터 A/S까지, 저희가 직접 합니다
중간 유통을 거치지 않습니다. 컨테이너로 직접 들여와 전시장에 세우고, 시연하고, 포장해 보내고, 고장 나면 받아서 고칩니다.
01
대량 수입
컨테이너 단위로 직수입합니다. 한두 대씩 들여오는 방식이 아니라 라인업 전체를 한 번에 확보하기 때문에 재고에서 바로 나갑니다.
02
하역 · 검수
입고 즉시 외관·포장 상태를 확인하고 수량을 대조합니다. 이 단계에서 걸러진 건은 전시장에 올라가지 않습니다.
03
전시 보관
김해 전시장에 실물을 세워 둡니다. 카탈로그가 아니라 돌아가는 기계를 직접 보고 고르실 수 있습니다.
04
시연 · 테스트
구매 전 실제 소재로 탭을 내 보시고 결정하십시오. 탭 규격·소재·깊이를 지정해 주시면 그 조건 그대로 돌려 보여 드립니다.
05

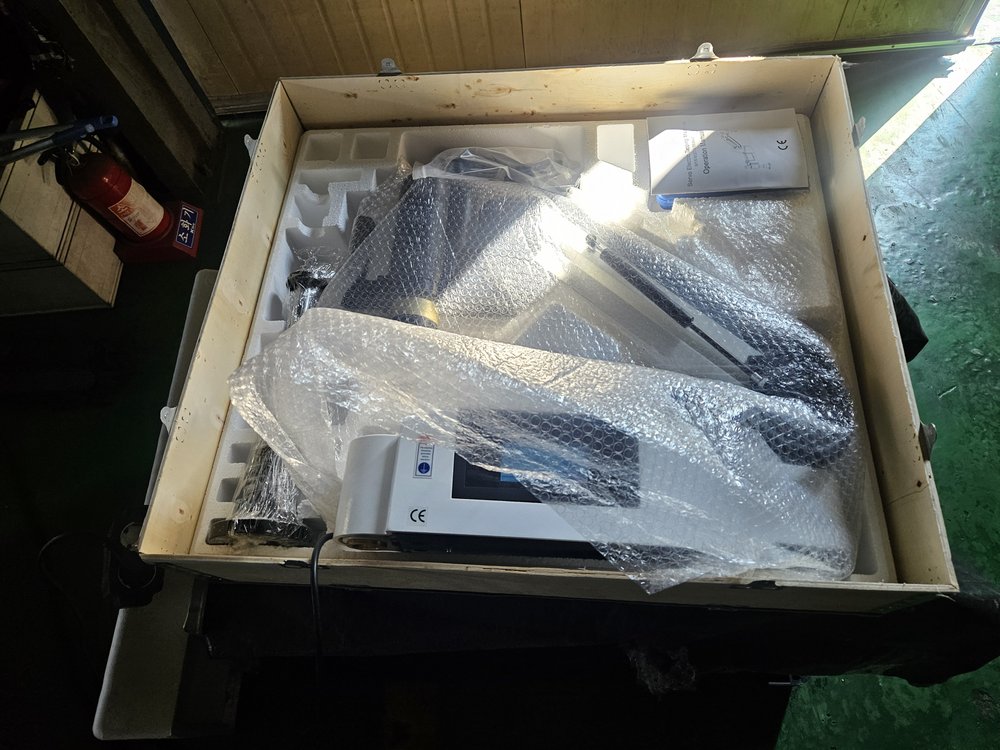

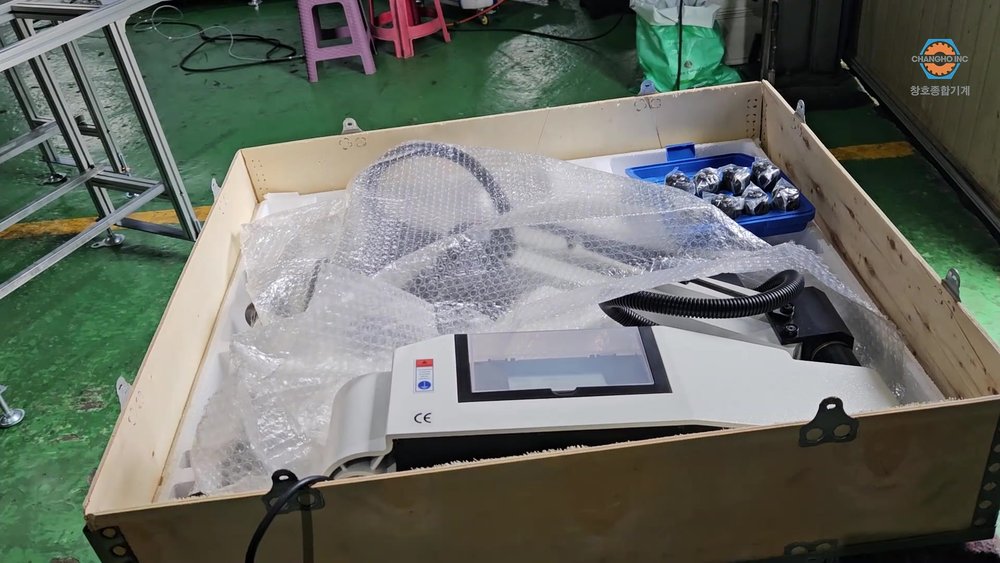

포장 · 출고
본체와 다이를 파손 없이 고정 포장해 출고합니다. 재고 보유 품목은 당일 출고가 가능합니다.
06
입고 AS
고장 시 기계를 보내 주시면 저희가 직접 수리합니다. 퓨즈·척·서보 드라이브 등 소모·수리 부품을 자체 보유합니다.
그래서 기다리실 일도, 돌아다니실 일도 없습니다.
Specifications
M3-M12-1100K+DO 제원
위쪽 9줄이 이 사양의 고유 값이고, 아래는 10종 공통 사양입니다.
| 모델명 | M3-M12-1100K+DO |
|---|---|
| 품목코드 | 104002001 |
| 탭 가공 범위 | M3 ~ M12 |
| 작업 반경 | 1,100 mm |
| 모터 출력 | 600 W |
| 최고 회전수 | 최대 1,200 RPM |
| 급유 방식 | 건식 |
| 세트 중량 | 100 kg |
| 탭 척 구성 | M3,4,5,6,8,10,12 |
| 세트 구성 | 서보 탭핑기 본체 + 주철 다이 600×900 (서랍형 · T 슬롯) + 볼반 바이스 |
| 전원 | 단상 220V · 50/60Hz |
| 제어 방식 | 서보 모터 제어 + 디지털 터치스크린 (한글 지원) |
| 운전 모드 | 수동 · 자동 · 연동(반복) 3모드 · 무단 변속 |
| 깊이 제어 | 설정 깊이 도달 시 자동 역회전 — 블라인드 홀(막힌 구멍) 가공 대응 |
| 급유 사양 | 건식(수동 도포) 5종 · 오일 미스트 5종 — 출고 후 상호 개조 불가 |
| 탭 척 | 원터치 교환 · 사이즈별 토크 리미트 척 (과부하 시 클러치 차단) |
| 보호 장치 | 지능형 토크 보호 — 과토크 실시간 감지 후 정지·역회전 |
| 가공 자세 | 유니버설 헤드 · 360° 회전 암 — 수직·수평 자유 가공 |
| 적용 소재 | 알루미늄 · 비철 · 철 · 스테인리스 |
| 사후 관리 | 제조사 협업 · 입고 수리 · 소모품 보유 · 수리 불가 시 리퍼 서비스 |
알루미늄비철철스테인리스
Real Product
실물 · 가공 자세 · 부속 구성
본체의 두 가지 가공 자세와 세트에 함께 공급되는 구성입니다. 주철 다이와 탭 콜렛 척은 세트 기본이며 마그네틱 척·추가 바이스는 별매입니다.
전시장 입고 — 서보 탭핑기 다수 동시 전시
본체 — 수직 가공 자세
본체 — 수평 가공 자세 (유니버설 헤드 90° 회전)
주철 다이 600×900 서랍형·T 슬롯 + 본체 + 볼반 바이스 — 세트 기본
마그네틱 척 WTM-MC-300KG — 원터치 타입 · 본체 체결 탭 (104004 · 별매)
탭 콜렛 척 세트 WTM-GT12-JIS — M3~M16 9종 (104005 · 기본 공급)
Line-up
세트 10종 가운데 이 사양입니다
지금 보고 계신 구성은 M3-M12-1100K+DO 입니다. 동일 규격의 자동 미스트 분사식은 M3-M12-MO-1100K+DO 입니다. 두 사양은 출고 후 상호 개조가 불가합니다.
M3-M12-1100K+DO
탭 M3 ~ M12 · 반경 1,100 mm · 건식 · 최대 1,200 RPM
M3-M16-1100K+DO
탭 M3 ~ M16 · 반경 1,100 mm · 건식 · 최대 375 RPM
M3-M16-1500K+DO
탭 M3 ~ M16 · 반경 1,500 mm · 건식 · 최대 375 RPM
M6-M24-1200K+DO
탭 M6 ~ M24 · 반경 1,200 mm · 건식 · 최대 200 RPM
M6-M36-1200K+DO
탭 M6 ~ M36 · 반경 1,200 mm · 건식 · 최대 150 RPM
M3-M12-MO-1100K+DO
탭 M3 ~ M12 · 반경 1,100 mm · 자동 미스트 · 최대 1,200 RPM
M3-M16-MO-1100K+DO
탭 M3 ~ M16 · 반경 1,100 mm · 자동 미스트 · 최대 375 RPM
M3-M16-MO-1500K+DO
탭 M3 ~ M16 · 반경 1,500 mm · 자동 미스트 · 최대 375 RPM
M6-M24-MO-1200K+DO
탭 M6 ~ M24 · 반경 1,200 mm · 자동 미스트 · 최대 200 RPM
M6-M36-MO-1200K+DO
탭 M6 ~ M36 · 반경 1,200 mm · 자동 미스트 · 최대 150 RPM
Order & Delivery
주문 · 납기 안내
모델 선정
가공하실 탭 규격과 공작물 크기를 알려 주시면 맞는 규격을 선정해 드립니다. 복수 운용 계획이 있으시면 조합까지 함께 잡아 드립니다.
세트 기본 구성
본체와 주철 다이 600×900(서랍형 · T 슬롯)이 기본 구성입니다. 마그네틱 척(300 / 600KG)과 볼반 바이스(4 · 6인치)를 추가해 받으실 수 있습니다.
급유 사양 확정
건식과 자동 미스트 분사는 서로 다른 기능이며 출고 후 상호 개조가 불가합니다. 가공 소재와 작업량을 알려 주시면 주문 전에 맞는 사양을 확정해 드립니다.
기본 공급 · 별매
탭 콜렛 척 세트(M3~M16 9종 · JIS / DIN / ISO 협의 후 출고)는 기본 공급입니다. 마그네틱 척·추가 바이스(104004)와 터치스크린(104003)은 별매입니다.
재고 · 출고
국내 재고 보유 품목은 신속 출고됩니다. 주문 전 재고 상황을 확인해 드립니다.
사전 시연
시연은 김해 전시장에서 진행합니다. 가공하실 소재를 직접 가져오셔도 됩니다. 방문 일정은 아래 채널로 미리 잡아 주십시오.
직접 들여오신 기계와 다른 점
저희는 대량 수입 후 제조사와 협업해 사후 관리를 지원합니다. 김해에서 직접 수리하며 퓨즈·탭 척·서보 드라이브 등 소모·수리 부품을 재고로 보유해 부품 대기가 없습니다. 수리 불가로 판정된 경우에는 리퍼 서비스를 제공합니다(협의 후 비용이 발생합니다).
수리 · 소모 부품 상시 보유 — 퓨즈 · 탭 척 · 서보 드라이브 등을 재고로 두고 있어, 입고 수리 시 부품을 기다리지 않습니다.
세트 상품 선택 구성 — 본체 + 주철 다이 600×900 + 마그네틱 척 300 / 600KG + 볼반 바이스. 쓰시는 조합으로 묶어 드립니다.
