104. 서보 탭핑기
055-327-4112
055-327-4112

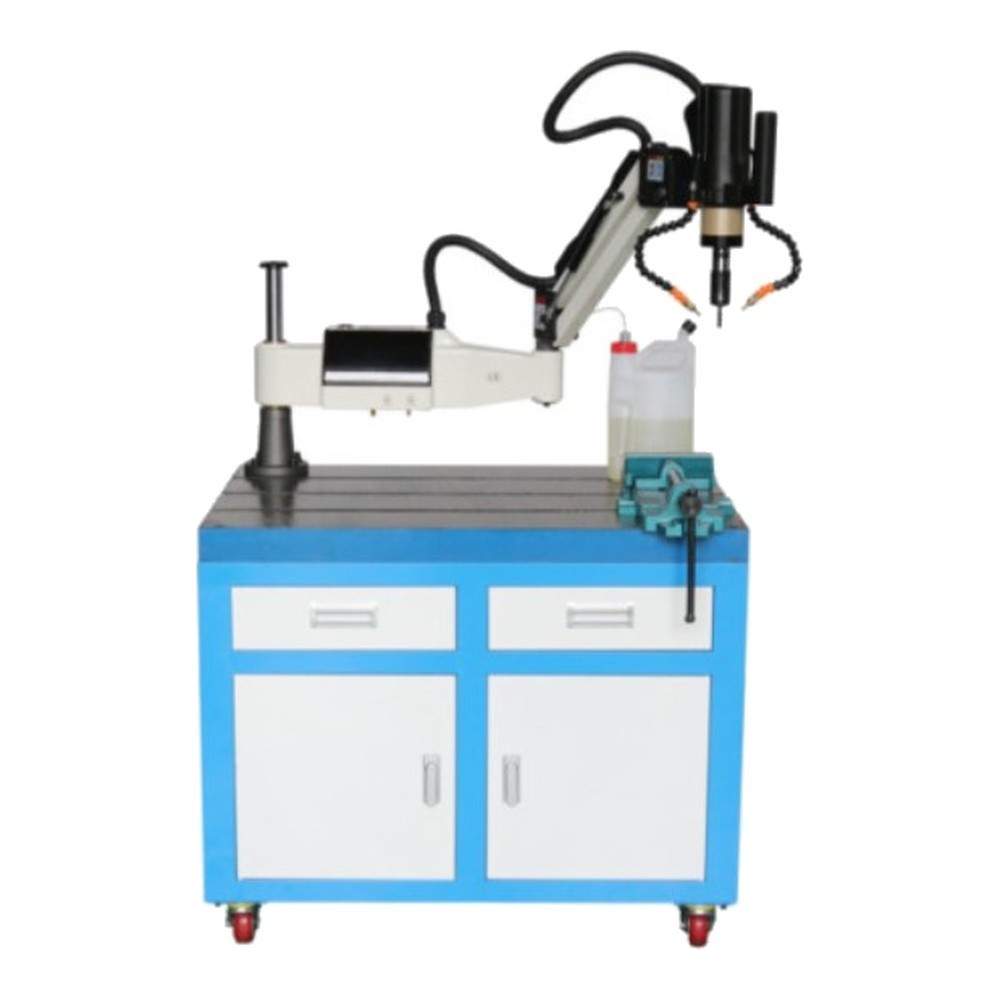

Servo Tapping Machine + Cast Iron Die Set
M6~M24 세트에 자동 미스트 급유 장치를 갖췄습니다
M6-M24-MO-1200K+DO
중경 탭은 1회 가공의 절삭 거리가 길어 처음 바른 오일만으로는 끝까지 급유되기 어렵습니다. 탭이 진입하는 동안 오일 미스트가 연속 분사되어 나사산 면이 고르게 가공되고 탭 수명에 도움이 됩니다. 출력과 회전수는 건식 사양과 동일합니다.
본체 + 주철다이 세트탭 M6 ~ M24작업반경 1,200 mm자동 미스트 분사
이 모델 견적 문의스마트스토어 바로가기
M6~M24
탭 가공 범위
1,200mm
작업 반경
1.2kW
모터 출력
140kg
세트 중량
이 계열 10기종 — 아래에서 기종별 사양을 보실 수 있습니다
Video
제품 소개 영상
절삭유 분사식(MO) 서보 탭핑 머신 소개 영상 · 창호종합기계 유튜브
Selling Points
이 사양의 특징
M6-M24-MO-1200K+DO의 주요 특징입니다. 제어 방식과 다이 구성은 세트 10종 모두 같습니다.
01
회전수를 낮추고 토크를 확보했습니다M24급 탭은 회전수가 올라갈수록 파손 위험이 커집니다. 감속기와 서보 모터로 토크를 확보하고 회전수를 200 RPM으로 제한했습니다.
02
자동 미스트 — 가공 중 오일이 연속 분사됩니다탭이 진입하는 동안 오일 미스트가 자동 분사되어 열이 덜 오르고 탭 수명이 길어집니다. 절삭 부하가 큰 소재를 연속 가공하실 때 나사산 품질이 균일하게 유지됩니다. 오일 탱크가 본체에 들어 있어 별도 설비 없이 사용하실 수 있으며, 건식과는 별개 사양이라 출고 후 서로 바꿀 수 없습니다.
03
본체와 주철 다이를 한 세트로 공급합니다본체와 주철 다이 600×900(서랍형·T 슬롯)을 한 세트로 출고합니다. 볼반 바이스는 따로 구매하실 수 있습니다. 상판 강성과 높이가 이 본체에 맞춰져 있어 설치 직후부터 가공 중 진동이 줄어듭니다. 사용하실 소재와 탭 규격을 알려 주시면 그 조건에 맞는 조합을 구성해 제안해 드립니다.
Control
M6~M24 미스트 세트의 탭 척을 원터치로 교환합니다
탭 척은 원터치 방식이라 규격을 바꾸실 때 손으로 교환하실 수 있고, 사이즈별 토크 리미트 척이 과부하 시 클러치로 동력을 차단합니다. 토크는 소재와 탭 규격에 맞는 값을 터치스크린에서 1회 지정하시면 이후 기계가 실시간으로 감지해 정지·역회전합니다. 10종 전 모델이 같은 한글 터치스크린과 3모드(수동·자동·연동) 구조를 쓰므로 설정 값을 그대로 옮기실 수 있습니다.
0.01mm
단위 깊이 제어
3
모드 · 수동/자동/연동
360°
회전 유니버설 헤드
2
겹 과부하 보호
Supply Journey
수입부터 사후 관리까지, 저희가 직접 합니다
중간 유통을 거치지 않습니다. 직접 수입한 기계를 전시장에 설치해 시연하고, 포장·출고하고, 고장이 나면 입고받아 수리합니다.
01
대량 수입
컨테이너 단위로 직접 수입합니다. 여러 기종을 한 번에 들여와 국내 재고로 두고 출고합니다.
02
하역 · 검수
입고 즉시 외관·포장 상태를 확인하고 수량을 대조합니다. 이 단계에서 걸러진 건은 전시장에 올라가지 않습니다.
03
전시 보관
김해 전시장에 실물을 세워 둡니다. 카탈로그가 아니라 돌아가는 기계를 직접 보고 고르실 수 있습니다.
04
시연 · 테스트
구매 전에 실제 소재로 탭 가공을 해 보고 정하실 수 있습니다. 탭 규격·소재·깊이를 지정해 주시면 그 조건 그대로 가공해 보여 드립니다.
05
포장 · 출고
본체와 다이가 움직이지 않도록 고정해 포장한 뒤 출고합니다. 재고가 있는 품목은 주문을 확인한 뒤 출고 일정을 바로 안내해 드립니다.
06
입고 수리
고장 시 기계를 보내 주시면 저희가 직접 수리합니다. 퓨즈·척·서보 드라이브 등 소모·수리 부품을 자체 보유합니다.
그래서 수입부터 수리까지 한곳에서 해결됩니다.
Specifications
M6-M24-MO-1200K+DO 제원
위쪽 8줄이 이 사양의 고유 값이고, 아래는 10종 공통 사양입니다.
| 모델명 | M6-M24-MO-1200K+DO |
|---|---|
| 탭 가공 범위 | M6 ~ M24 |
| 작업 반경 | 1,200 mm |
| 모터 출력 | 1.2 kW |
| 최고 회전수 | 최대 200 RPM |
| 급유 방식 | 자동 미스트 |
| 세트 중량 | 140 kg |
| 탭 척 구성 | M6,8,10,12,14,16,18,20,22,24 |
| 세트 구성 | 서보 탭핑기 본체 + 주철 다이 600×900 (서랍형 · T 슬롯) · 볼반 바이스 별매 |
| 전원 | 단상 220V · 50/60Hz |
| 제어 방식 | 서보 모터 제어 + 디지털 터치스크린 (한글 지원) |
| 운전 모드 | 수동 · 자동 · 연동(반복) 3모드 · 무단 변속 |
| 깊이 제어 | 설정 깊이 도달 시 자동 역회전 — 블라인드 홀(막힌 구멍) 가공 대응 |
| 급유 사양 | 건식(수동 도포) 5종 · 오일 미스트 5종 — 출고 후 서로 바꿀 수 없음 |
| 탭 척 | 원터치 교환 · 사이즈별 토크 리미트 척 (과부하 시 클러치 차단) |
| 보호 장치 | 지능형 토크 보호 — 과토크 실시간 감지 후 정지·역회전 |
| 가공 방향 | 유니버설 헤드 · 360° 회전 암 — 수직·수평 자유 가공 |
| 적용 소재 | 알루미늄 · 비철 · 철 · 스테인리스 |
| 사후 관리 | 입고 수리 — 소모·수리 부품 자체 보유 |
알루미늄비철철스테인리스
Real Product
실물 · 가공 방향 · 부속 구성
본체의 두 가지 가공 방향과 세트에 함께 공급되는 구성입니다. 주철 다이와 탭 콜렛 척은 세트 기본이며 마그네틱 척·바이스는 별매입니다.
전시장 입고 — 서보 탭핑기 다수 동시 전시
본체 — 수직 가공
본체 — 수평 가공 (유니버설 헤드 90° 회전)
주철 다이 600×900 서랍형·T 슬롯 + 본체 — 세트 기본 · 사진 속 볼반 바이스는 별매
마그네틱 척 WTM-MC-300KG — 원터치 타입 · 본체 체결 탭 (별매)
탭 콜렛 척 세트 — 탭 규격에 맞춰 기본 공급(사진은 GT12 M3~M16 세트)
Line-up
세트 10종 가운데 이 사양입니다
지금 보고 계신 구성은 M6-M24-MO-1200K+DO입니다. 동일 규격의 건식 사양은 M6-M24-1200K+DO입니다. 두 사양은 출고 후 서로 바꿀 수 없습니다.
M3-M12-1100K+DO
탭 M3 ~ M12 · 반경 1,100 mm · 건식 · 최대 1,200 RPM
M3-M16-1100K+DO
탭 M3 ~ M16 · 반경 1,100 mm · 건식 · 최대 375 RPM
M3-M16-1500K+DO
탭 M3 ~ M16 · 반경 1,500 mm · 건식 · 최대 375 RPM
M6-M24-1200K+DO
탭 M6 ~ M24 · 반경 1,200 mm · 건식 · 최대 200 RPM
M6-M36-1200K+DO
탭 M6 ~ M36 · 반경 1,200 mm · 건식 · 최대 150 RPM
M3-M12-MO-1100K+DO
탭 M3 ~ M12 · 반경 1,100 mm · 자동 미스트 · 최대 1,200 RPM
M3-M16-MO-1100K+DO
탭 M3 ~ M16 · 반경 1,100 mm · 자동 미스트 · 최대 375 RPM
M3-M16-MO-1500K+DO
탭 M3 ~ M16 · 반경 1,500 mm · 자동 미스트 · 최대 375 RPM
M6-M24-MO-1200K+DO
탭 M6 ~ M24 · 반경 1,200 mm · 자동 미스트 · 최대 200 RPM
M6-M36-MO-1200K+DO
탭 M6 ~ M36 · 반경 1,200 mm · 자동 미스트 · 최대 150 RPM
Order & Shipping
주문 · 출고 안내
모델 선정
가공하실 탭 규격과 공작물 크기를 알려 주시면 맞는 규격을 선정해 드립니다. 여러 대를 도입하실 계획이면 조합까지 함께 제안해 드립니다.
세트 기본 구성
본체와 주철 다이 600×900(서랍형 · T 슬롯)이 기본 구성입니다. 마그네틱 척(300 / 600KG)과 볼반 바이스(4 · 6인치)를 추가해 받으실 수 있습니다.
급유 사양 확정
건식과 자동 미스트 분사는 서로 다른 기능이며 출고 후 서로 바꿀 수 없습니다. 가공 소재와 작업량을 알려 주시면 주문 전에 맞는 사양을 확정해 드립니다.
기본 공급 · 별매
사용하실 탭 규격에 맞는 탭 콜렛 척 세트(JIS / DIN / ISO 중 협의)를 기본으로 함께 출고합니다. 마그네틱 척·바이스와 추가 터치스크린은 별매입니다.
재고 · 출고
국내 재고 보유 품목은 주문이 확정되면 출고해 드립니다. 주문 전 재고 상황을 확인해 드립니다.
사전 시연
시연은 김해 전시장에서 진행합니다. 가공하실 소재를 직접 가져오셔도 됩니다. 방문 일정은 아래 채널로 미리 예약해 주십시오.
사후 관리
고장이 나면 기계를 입고받아 김해에서 직접 수리합니다.
수리 · 소모 부품 상시 보유 — 퓨즈 · 탭 척 · 서보 드라이브 등 수리 부품을 재고로 두고 있습니다.
세트 상품 선택 구성 — 본체 + 주철 다이 600×900 + 마그네틱 척 300 / 600KG + 볼반 바이스. 필요하신 조합으로 구성해 드립니다.
