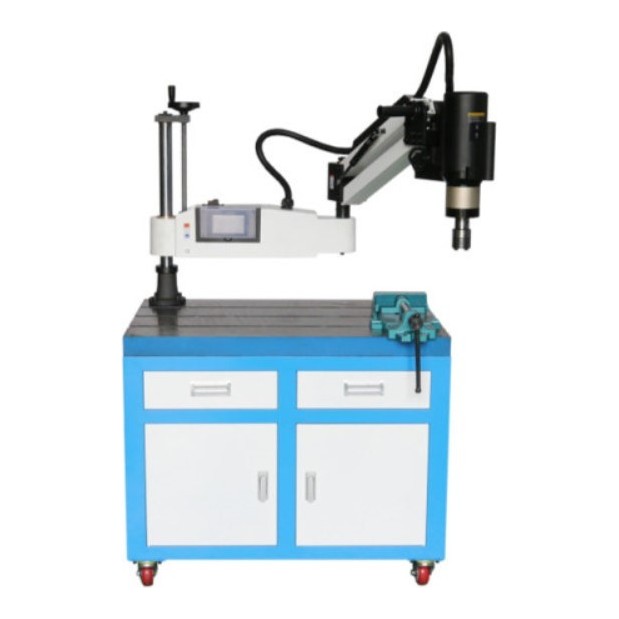

Servo Tapping Machine + Cast Iron Die Set
M6~M24 본체를 1.2kW 세트로 구성했습니다
M6-M24-1200K+DO
M6~M24 탭은 회전수가 높을수록 부러지기 쉽습니다. 1.2 kW 서보 모터와 감속기로 토크를 확보하고 회전수를 200 RPM으로 제한해 두꺼운 소재도 안정적으로 가공합니다. 가공할 때 생기는 반발력은 고강도 주철 정반이 받쳐 줍니다. 세트 중량은 140 kg입니다.
본체 + 주철다이 세트탭 M6 ~ M24작업반경 1,200 mm건식 급유
이 모델 견적 문의스마트스토어 바로가기
M6~M24
탭 가공 범위
1,200mm
작업 반경
1.2kW
모터 출력
140kg
세트 중량
이 계열 10기종 — 아래에서 기종별 사양을 보실 수 있습니다
Video
제품 소개 영상
마그네틱 척 600KG + 바이스 + 주철 다이 세트 — WTM-M6-M24-1200K · 창호종합기계 유튜브
M6-M24-1200K+DO
실물 · 출고와 납품 설치 사진
세트를 저희 공장에서 조립해 점검하고 포장해 출고한 뒤, 고객 공장에 설치한 사진입니다.

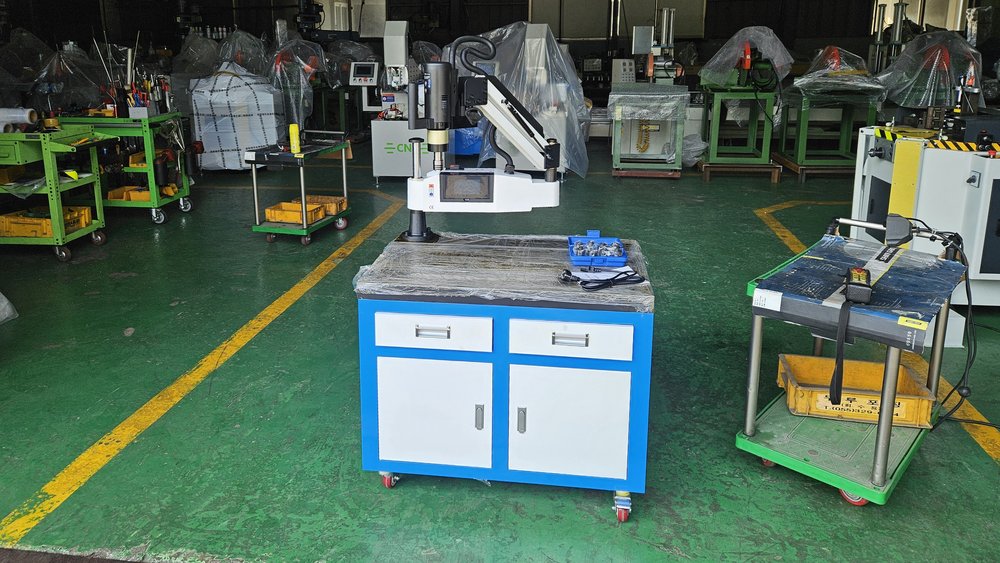

출고 전 조립 점검 — 서랍형 주철 다이 위 본체

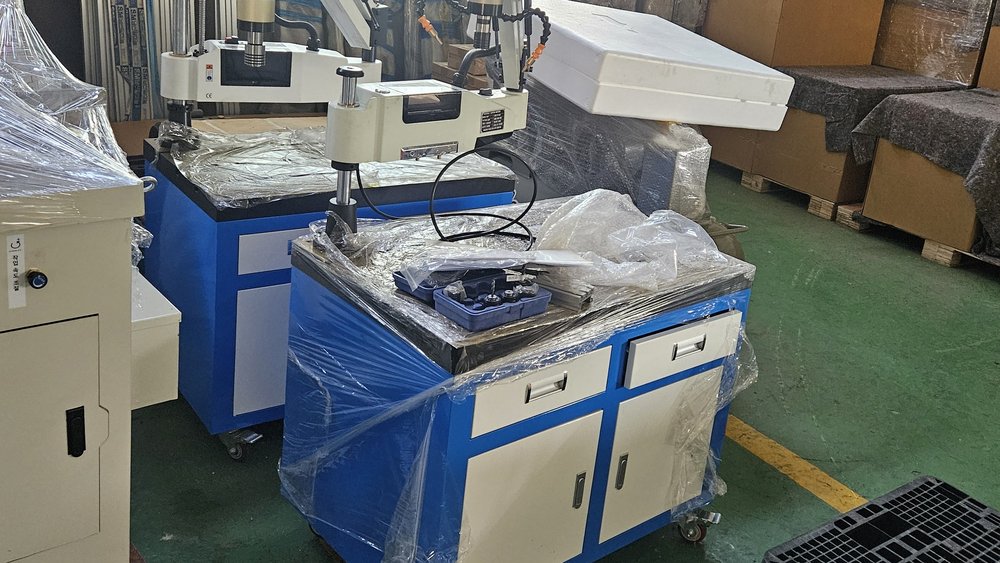

비닐로 감싸 포장하는 세트

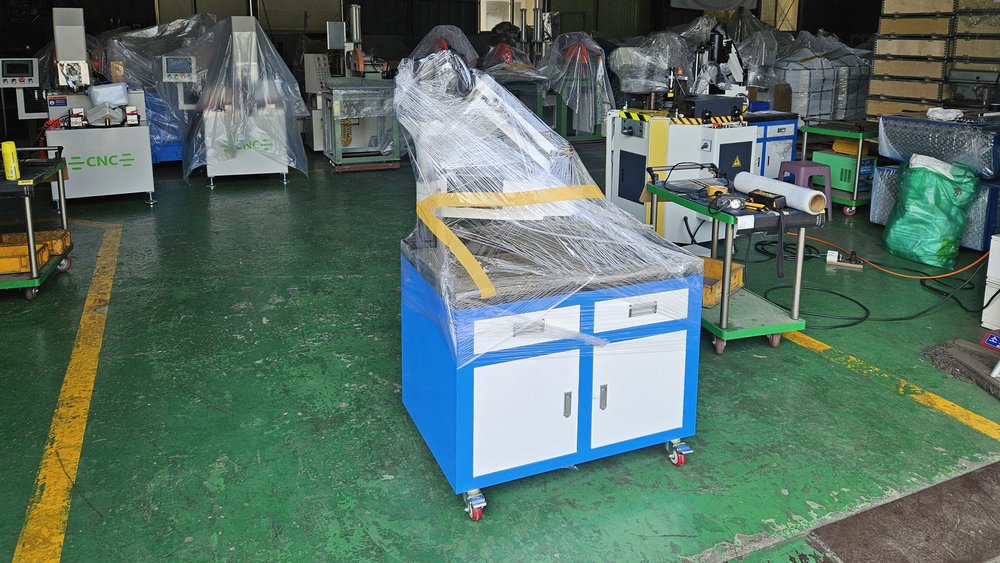

포장을 마친 세트

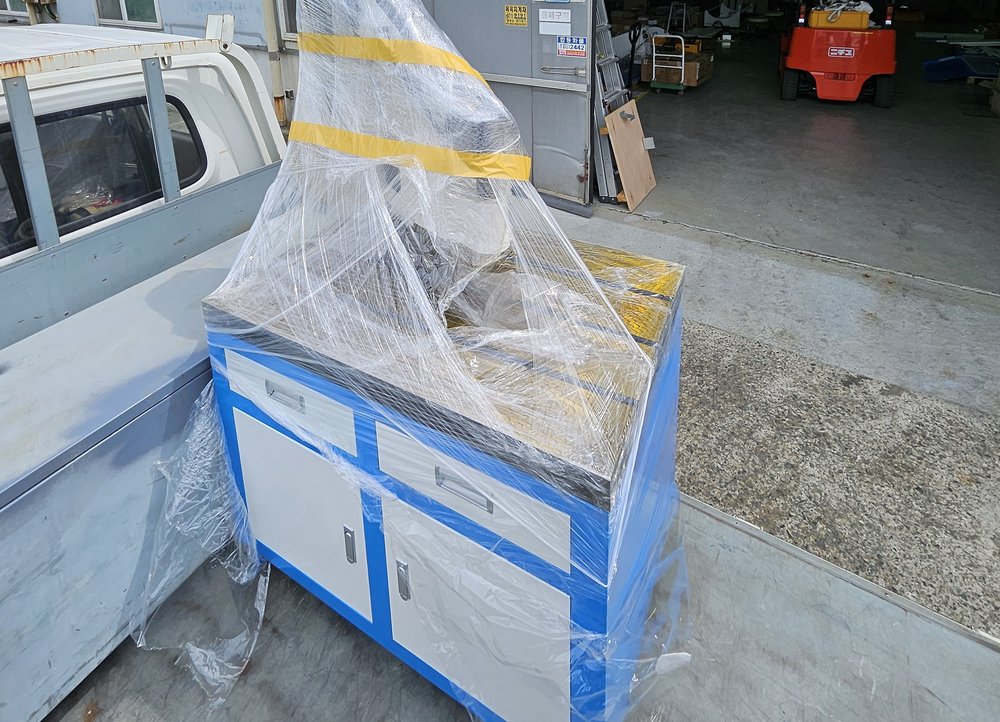

화물차에 실은 세트

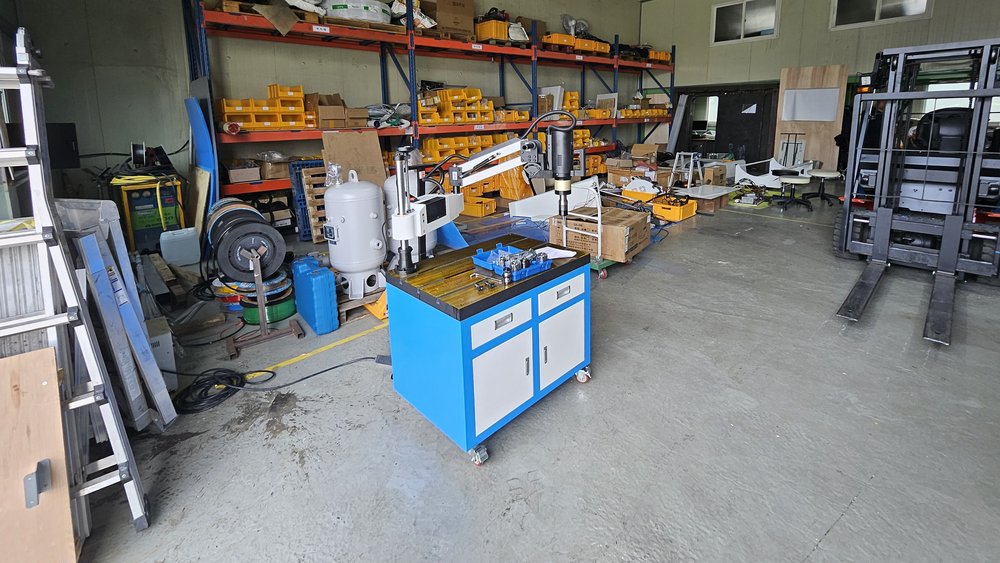

고객 공장에 놓은 세트

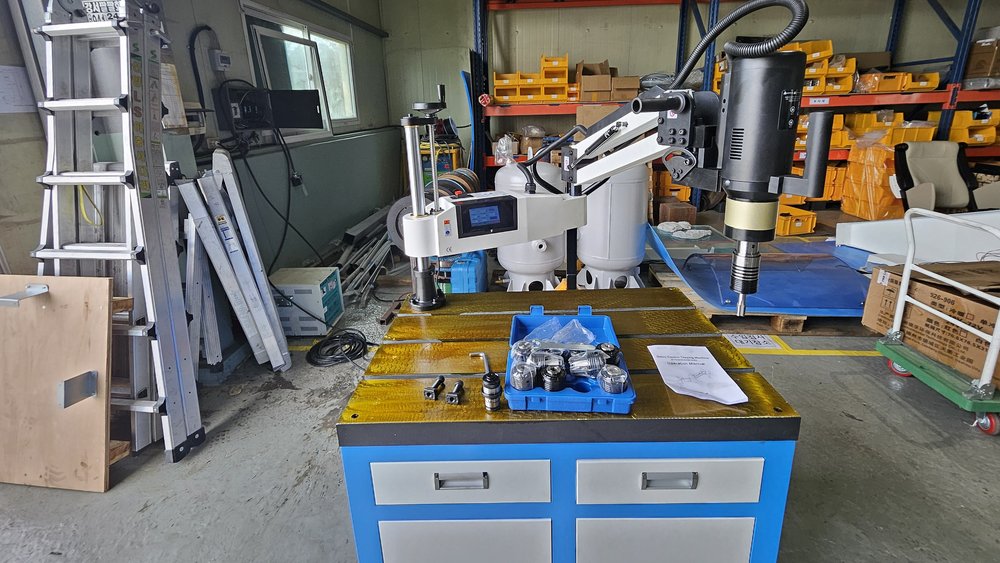

설치를 마친 본체와 탭 콜렛 척 세트
Selling Points
이 사양의 특징
M6-M24-1200K+DO의 주요 특징입니다. 제어 방식과 다이 구성은 세트 10종 모두 같습니다.
01
회전수를 낮추고 토크를 확보했습니다감속기와 서보 모터로 토크를 확보했습니다.
02
건식 — 탭핑유를 필요할 때 직접 바릅니다오일 탱크·노즐·배관이 없는 단순한 구조라 관리할 부분이 적고, 가끔 하는 작업이나 절삭유가 남으면 안 되는 공정에 알맞습니다. 출고 후에는 절삭유 분사식으로 바꿀 수 없으니, 주문 전에 가공하실 소재와 작업량을 알려 주시면 건식과 분사식 중 맞는 사양을 제안해 드립니다.
03
본체와 주철 다이를 한 세트로 공급합니다본체와 주철 다이 600×900(서랍형·T 슬롯)을 한 세트로 출고합니다. 볼반 바이스는 따로 구매하실 수 있습니다. 상판의 강성과 높이를 이 본체에 맞춰 구성했습니다. 사용하실 소재와 탭 규격을 알려 주시면 그 조건에 맞는 조합을 제안해 드립니다.
Control
토크 리미트 척과 토크 감지로 탭을 이중으로 보호합니다
탭 척은 원터치 방식이라 규격을 바꿀 때 손으로 바로 교환하실 수 있고, 규격별 토크 리미트 척이 과부하가 걸리면 클러치로 동력을 끊습니다. 토크는 소재와 탭 규격에 맞는 값을 터치스크린에서 한 번 정해 두시면, 그 뒤로는 기계가 실시간으로 감지해 정지·역회전합니다. 세트 10종 모두 같은 한글 터치스크린과 3모드(수동·자동·연동) 구조라 설정 값을 그대로 옮겨 사용하실 수 있습니다.
0.01mm
단위 깊이 제어
3
모드 · 수동/자동/연동
360°
회전 유니버설 헤드
2
겹 과부하 보호
Supply Journey
수입부터 사후 관리까지, 저희가 직접 합니다
중간 유통 없이 저희가 직접 수입해 전시장에 두고, 시연하고, 포장해 출고하며, 고장이 나면 입고해 수리합니다.
01
대량 수입
컨테이너 단위로 직수입합니다. 한두 대씩 들여오지 않고 라인업 전체를 한 번에 들여와 재고로 보유합니다.
02
하역 · 검수
입고하면 바로 외관과 포장 상태를 확인하고 수량을 대조합니다. 문제가 있는 기계는 이 단계에서 걸러 전시장에 두지 않습니다.
03
전시 보관
김해 전시장에 실물을 두고 있습니다. 카탈로그 대신 실제로 작동하는 기계를 보고 고르실 수 있습니다.
04
시연 · 테스트
구매 전에 실제 소재로 탭 가공을 해 보고 결정하실 수 있습니다. 탭 규격·소재·깊이를 정해 주시면 그 조건 그대로 가공해 보여 드립니다.
05
포장 · 출고
본체와 다이가 움직이지 않도록 고정해 포장한 뒤 출고합니다. 재고가 있는 품목은 주문을 확인한 뒤 출고 일정을 바로 안내해 드립니다.
06
입고 수리
고장 시 기계를 보내 주시면 저희가 직접 수리합니다. 퓨즈·척·서보 드라이브 등 소모·수리 부품을 자체 보유합니다.
그래서 수입부터 수리까지 한곳에서 해결됩니다.
Specifications
M6-M24-1200K+DO 제원
위쪽 8줄이 이 사양의 고유 값이고, 아래는 10종 공통 사양입니다.
| 모델명 | M6-M24-1200K+DO |
|---|---|
| 탭 가공 범위 | M6 ~ M24 |
| 작업 반경 | 1,200 mm |
| 모터 출력 | 1.2 kW |
| 최고 회전수 | 최대 200 RPM |
| 급유 방식 | 건식 |
| 세트 중량 | 140 kg |
| 탭 척 구성 | M6,8,10,12,14,16,18,20,22,24 |
| 세트 구성 | 서보 탭핑기 본체 + 주철 다이 600×900 (서랍형 · T 슬롯) · 볼반 바이스 별매 |
| 전원 | 단상 220V · 50/60Hz |
| 제어 방식 | 서보 모터 제어 + 디지털 터치스크린 (한글 지원) |
| 운전 모드 | 수동 · 자동 · 연동(반복) 3모드 · 무단 변속 |
| 깊이 제어 | 설정 깊이 도달 시 자동 역회전 — 블라인드 홀(막힌 구멍) 가공 대응 |
| 급유 사양 | 건식(수동 도포) 5종 · 오일 미스트 5종 — 출고 후 서로 바꿀 수 없음 |
| 탭 척 | 원터치 교환 · 사이즈별 토크 리미트 척 (과부하 시 클러치 차단) |
| 보호 장치 | 지능형 토크 보호 — 과토크 실시간 감지 후 정지·역회전 |
| 가공 방향 | 유니버설 헤드 · 360° 회전 암 — 수직·수평 자유 가공 |
| 적용 소재 | 알루미늄 · 비철 · 철 · 스테인리스 |
| 사후 관리 | 입고 수리 — 소모·수리 부품 자체 보유 |
알루미늄비철철스테인리스
Real Product
실물 · 가공 방향 · 부속 구성
본체의 두 가지 가공 방향과 세트에 함께 공급되는 구성입니다. 주철 다이와 탭 콜렛 척은 세트 기본이며 마그네틱 척·바이스는 별매입니다.
전시장 입고 — 서보 탭핑기 다수 동시 전시
본체 — 수직 가공
본체 — 수평 가공 (유니버설 헤드 90° 회전)
주철 다이 600×900 서랍형·T 슬롯 + 본체 — 세트 기본 · 사진 속 볼반 바이스는 별매
마그네틱 척 WTM-MC-300KG — 원터치 타입 · 본체 체결 탭 (별매)
탭 콜렛 척 세트 — 탭 규격에 맞춰 기본 공급(사진은 GT12 M3~M16 세트)
Line-up
세트 10종 한눈에 비교
지금 보고 계신 구성은 M6-M24-1200K+DO입니다. 동일 규격의 자동 미스트 분사식은 M6-M24-MO-1200K+DO입니다. 두 사양은 출고 후 서로 바꿀 수 없습니다.
M3-M12-1100K+DO
탭 M3 ~ M12 · 반경 1,100 mm · 건식 · 최대 1,200 RPM
M3-M16-1100K+DO
탭 M3 ~ M16 · 반경 1,100 mm · 건식 · 최대 375 RPM
M3-M16-1500K+DO
탭 M3 ~ M16 · 반경 1,500 mm · 건식 · 최대 375 RPM
M6-M24-1200K+DO
탭 M6 ~ M24 · 반경 1,200 mm · 건식 · 최대 200 RPM
M6-M36-1200K+DO
탭 M6 ~ M36 · 반경 1,200 mm · 건식 · 최대 150 RPM
M3-M12-MO-1100K+DO
탭 M3 ~ M12 · 반경 1,100 mm · 자동 미스트 · 최대 1,200 RPM
M3-M16-MO-1100K+DO
탭 M3 ~ M16 · 반경 1,100 mm · 자동 미스트 · 최대 375 RPM
M3-M16-MO-1500K+DO
탭 M3 ~ M16 · 반경 1,500 mm · 자동 미스트 · 최대 375 RPM
M6-M24-MO-1200K+DO
탭 M6 ~ M24 · 반경 1,200 mm · 자동 미스트 · 최대 200 RPM
M6-M36-MO-1200K+DO
탭 M6 ~ M36 · 반경 1,200 mm · 자동 미스트 · 최대 150 RPM
Order & Shipping
주문 · 출고 안내
모델 선정
가공하실 탭 규격과 공작물 크기를 알려 주시면 맞는 규격을 선정해 드립니다. 여러 대를 함께 사용하실 계획이면 조합까지 제안해 드립니다.
세트 기본 구성
본체와 주철 다이 600×900(서랍형 · T 슬롯)이 기본 구성입니다. 마그네틱 척(300 / 600KG)과 볼반 바이스(4 · 6인치)를 추가해 받으실 수 있습니다.
급유 사양 확정
건식과 자동 미스트 분사는 서로 다른 기능이며 출고 후 서로 바꿀 수 없습니다. 가공 소재와 작업량을 알려 주시면 주문 전에 맞는 사양을 확정해 드립니다.
기본 공급 · 별매
사용하실 탭 규격에 맞는 탭 콜렛 척 세트(JIS / DIN / ISO 중 협의)를 기본으로 함께 출고합니다. 마그네틱 척·바이스와 추가 터치스크린은 별매입니다.
재고 · 출고
국내에 재고가 있는 품목은 주문이 확정되면 출고해 드립니다. 주문 전에 재고 상황을 확인해 드립니다.
사전 시연
시연은 김해 전시장에서 진행합니다. 가공하실 소재를 직접 가져오셔도 됩니다. 방문 일정은 아래 채널로 미리 예약해 주십시오.
사후 관리
고장이 나면 기계를 입고받아 김해에서 직접 수리합니다.
수리 · 소모 부품 상시 보유 — 퓨즈 · 탭 척 · 서보 드라이브 등 수리 부품을 재고로 두고 있습니다.
세트 상품 선택 구성 — 본체 + 주철 다이 600×900 + 마그네틱 척 300 / 600KG + 볼반 바이스. 필요하신 조합으로 묶어 드립니다.
