104. 서보 탭핑기
055-327-4112
055-327-4112

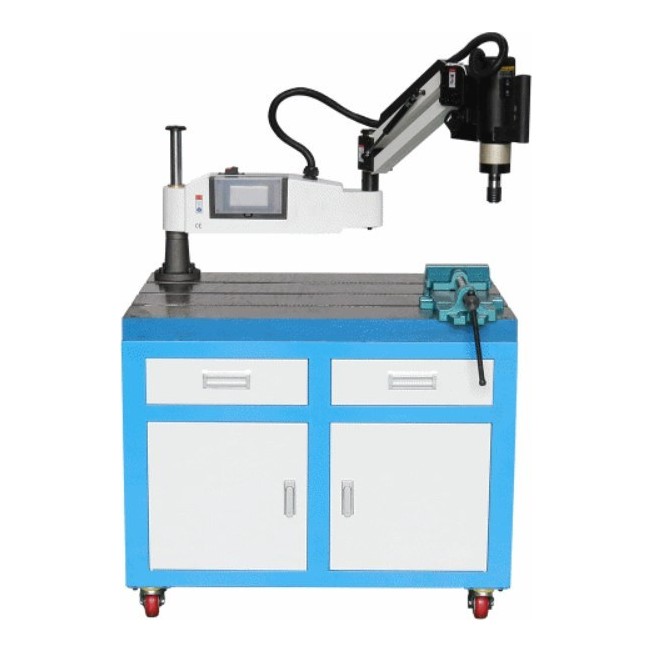

Servo Tapping Machine + Cast Iron Die Set
M3~M16 본체를 주철 다이와 한 세트로 구성했습니다
M3-M16-1100K+DO
다이 상판에 T 슬롯이 있어 모양이 다른 공작물도 클램프로 고정하실 수 있고, 다이 아래 서랍에 탭과 공구를 보관하실 수 있습니다. 세트 무게는 100kg입니다.
본체 + 주철다이 세트탭 M3 ~ M16작업반경 1,100 mm건식 급유
이 모델 견적 문의스마트스토어 바로가기
M3~M16
탭 가공 범위
1,100mm
작업 반경
600W
모터 출력
100kg
세트 중량
이 계열 10기종 — 아래에서 기종별 사양을 보실 수 있습니다
Video
제품 소개 영상

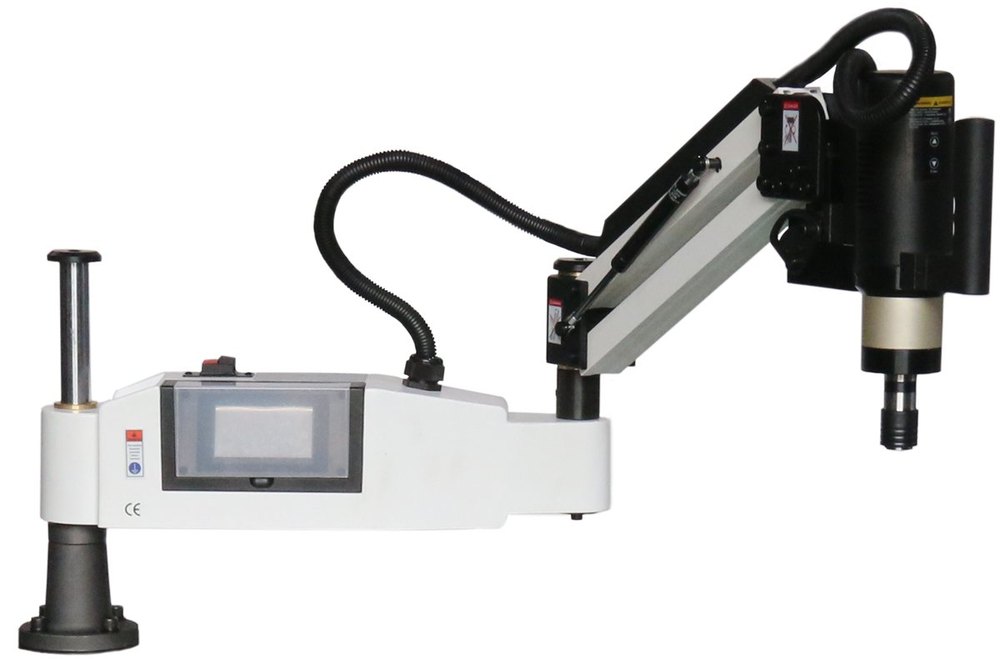

본체 + 다이 + 마그네틱 척 + 바이스 세트 작동 — WTM-M3-M16-1100K · 창호종합기계 유튜브
M3-M16-1100K+DO
실물 · 세트 조립과 탭 가공 사진
저희 공장에서 세트를 조립하고 탭을 가공해 본 사진입니다.

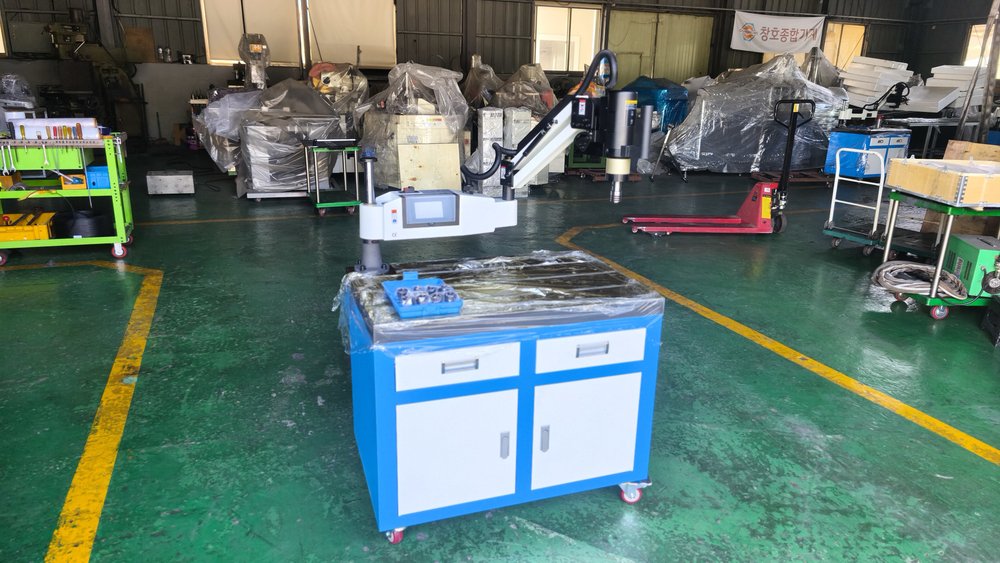

서보 탭핑기 + 주철 다이 600×900 세트

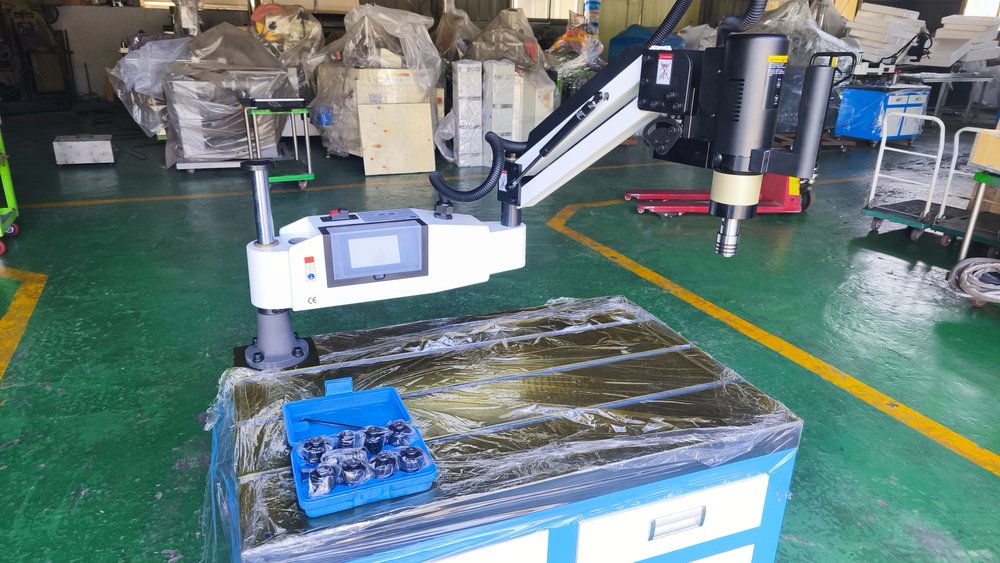

주철 다이 위에 고정한 본체와 탭 콜렛 척

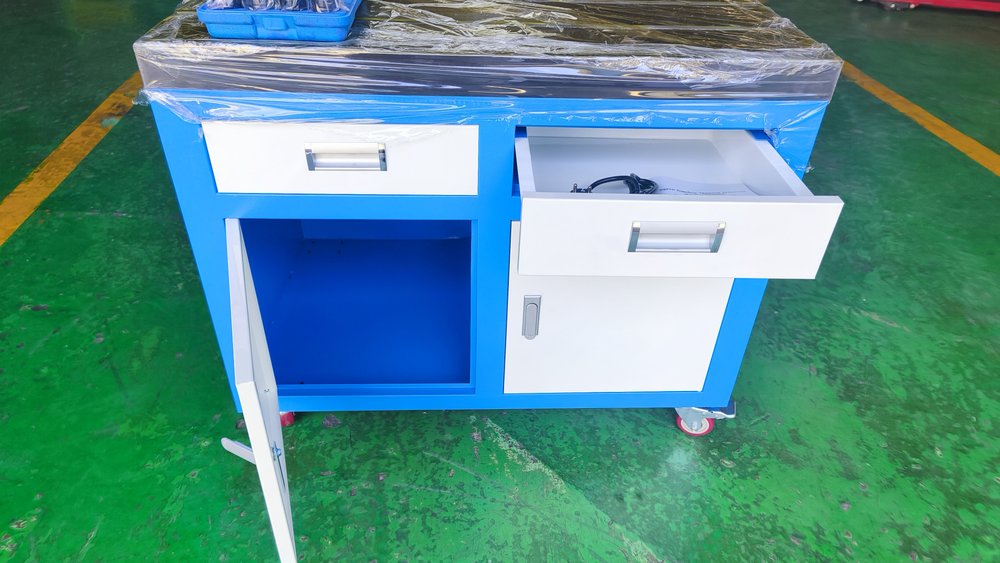

서랍형 주철 다이 — 수납장과 서랍

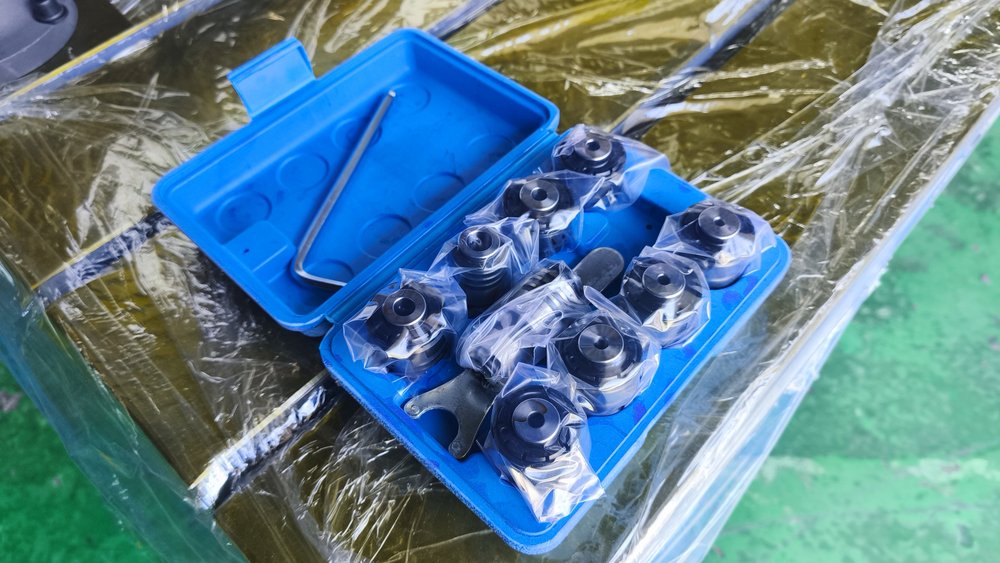

규격별 탭 콜렛 척 세트 M3~M16

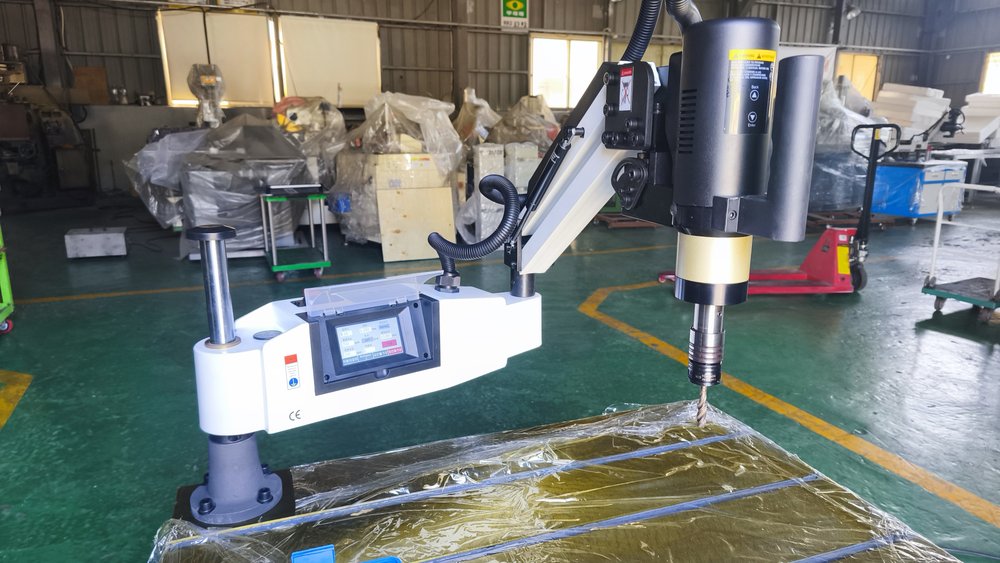

회전 암으로 헤드를 옮겨 가공

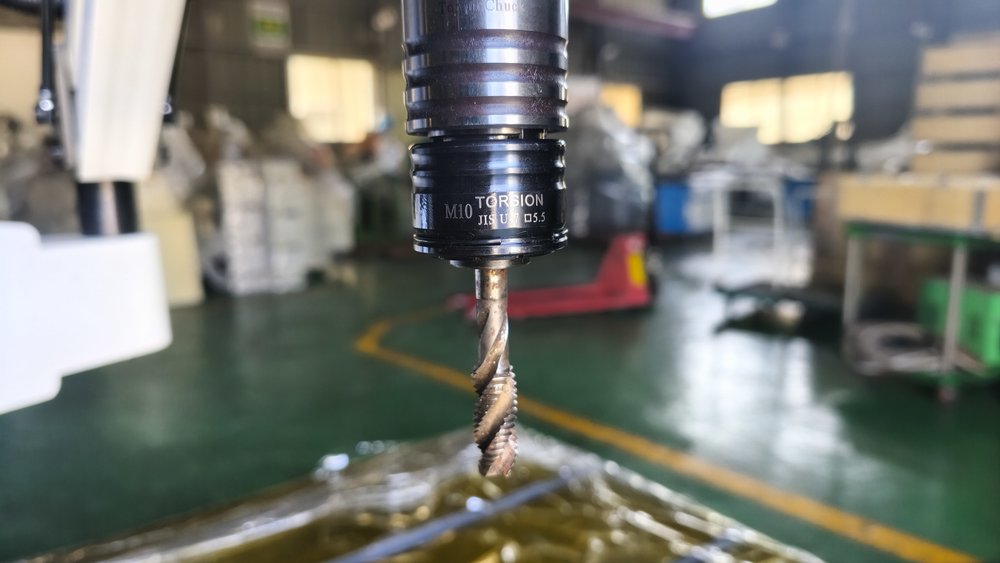

세트에서 탭 가공
Selling Points
이 사양의 특징
M3-M16-1100K+DO의 주요 특징입니다. 제어 방식과 다이 구성은 세트 10종 모두 같습니다.
01
탭 규격이 바뀌어도 기계 한 대로 작업을 이어 갑니다M3부터 M16까지 가공합니다. 여러 규격의 탭을 함께 사용하는 작업도 같은 기계에서 이어서 가공하실 수 있습니다.
02
절삭유는 필요할 때 직접 바르는 건식입니다절삭유 자동 분사 장치가 없는 사양이라 탱크·노즐·배관을 관리할 일이 없습니다. 탭 가공이 가끔 있는 현장이나 절삭유가 남으면 안 되는 작업에 알맞습니다.
03
본체와 다이를 한 세트로 받으실 수 있습니다본체와 주철 다이 600×900(서랍형·T 슬롯)을 한 세트로 출고합니다. 볼반 바이스는 따로 구매하실 수 있습니다. 본체를 다이 위에 고정해 사용하므로 작업대를 따로 준비하지 않으셔도 됩니다.
Control
규격에 맞는 탭 척을 원터치로 바꿔 끼웁니다
탭 척은 원터치 방식이라 규격을 바꾸실 때 손으로 바로 바꿔 끼우실 수 있습니다. 규격별 토크 제한 척이 있어 과부하가 걸리면 클러치가 동력을 끊습니다. 소재와 탭 규격에 맞는 토크 값을 터치스크린에서 한 번 정해 두시면, 기계가 토크를 실시간으로 감지해 멈추고 역회전합니다. 세트 10종은 모두 같은 한글 터치스크린과 수동·자동·연동 세 가지 운전 모드를 갖추고 있습니다.
0.01mm
단위 깊이 제어
3
모드 · 수동/자동/연동
360°
회전 유니버설 헤드
2
중 과부하 보호
Supply Journey
수입부터 사후 관리까지, 저희가 직접 합니다
중간 유통을 거치지 않습니다. 직접 수입한 기계를 전시장에 설치해 시연하고, 포장·출고하고, 고장이 나면 입고받아 수리합니다.
01
대량 수입
컨테이너 단위로 직접 수입합니다. 여러 기종을 한 번에 들여와 국내 재고로 두고 출고합니다.
02
하역 · 검수
입고되면 바로 외관과 포장 상태를 확인하고 수량을 대조합니다. 이상이 있는 제품은 전시하거나 출고하지 않습니다.
03
전시 보관
김해 전시장에 실물을 설치해 두었습니다. 작동하는 기계를 직접 보고 고르실 수 있습니다.
04
시연 · 테스트
구매 전에 가공하실 소재로 김해 전시장에서 탭 가공을 직접 해 보실 수 있습니다. 탭 규격·소재·깊이를 알려 주시면 그 조건으로 가공해 보여 드립니다.
05
포장 · 출고
본체와 다이가 움직이지 않도록 고정해 포장한 뒤 출고합니다. 재고가 있는 품목은 주문을 확인한 뒤 출고 일정을 바로 안내해 드립니다.
06
입고 수리
고장이 나면 기계를 보내 주십시오. 저희가 직접 수리합니다. 퓨즈·척·서보 드라이브 같은 소모·수리 부품을 갖추고 있습니다.
그래서 수입부터 수리까지 한곳에서 해결됩니다.
Specifications
M3-M16-1100K+DO 제원
위쪽 9줄은 이 사양의 값이고, 아래쪽은 세트 10종에 공통인 사양입니다.
| 모델명 | M3-M16-1100K+DO |
|---|---|
| 탭 가공 범위 | M3 ~ M16 |
| 작업 반경 | 1,100 mm |
| 모터 출력 | 600 W |
| 최고 회전수 | 최대 375 RPM |
| 급유 방식 | 건식 |
| 세트 중량 | 100 kg |
| 탭 척 구성 | M3,4,5,6,8,10,12,14,16 |
| 세트 구성 | 서보 탭핑기 본체 + 주철 다이 600×900 (서랍형 · T 슬롯) · 볼반 바이스 별매 |
| 전원 | 단상 220V · 50/60Hz |
| 제어 방식 | 서보 모터 제어 + 디지털 터치스크린 (한글 지원) |
| 운전 모드 | 수동 · 자동 · 연동(반복) 3모드 · 무단 변속 |
| 깊이 제어 | 설정 깊이 도달 시 자동 역회전 — 블라인드 홀(막힌 구멍) 가공 대응 |
| 급유 사양 | 건식(수동 도포) 5종 · 오일 미스트 5종 — 출고 후 서로 바꿀 수 없음 |
| 탭 척 | 원터치 교환 · 사이즈별 토크 리미트 척 (과부하 시 클러치 차단) |
| 보호 장치 | 지능형 토크 보호 — 과토크 실시간 감지 후 정지·역회전 |
| 가공 방향 | 유니버설 헤드 · 360° 회전 암 — 수직·수평 자유 가공 |
| 적용 소재 | 알루미늄 · 비철 · 철 · 스테인리스 |
| 사후 관리 | 입고 수리 — 소모·수리 부품 자체 보유 |
알루미늄비철철스테인리스
Real Product
실물 · 가공 방향 · 부속 구성
본체의 두 가지 가공 방향과 세트에 함께 들어가는 부속입니다. 주철 다이와 탭 콜렛 척은 세트에 기본으로 들어가고, 마그네틱 척과 바이스는 별매입니다.
김해 전시장에 입고된 서보 탭핑기
본체 — 수직 가공
본체 — 수평 가공 (유니버설 헤드 90° 회전)
주철 다이 600×900 서랍형·T 슬롯 + 본체 — 세트 기본 · 사진 속 볼반 바이스는 별매
마그네틱 척 WTM-MC-300KG — 원터치 타입 · 본체 체결 탭 (별매)
탭 콜렛 척 세트 — 탭 규격에 맞춰 기본 공급(사진은 GT12 M3~M16 세트)
Line-up
세트 10종 가운데 이 사양입니다
지금 보고 계신 구성은 M3-M16-1100K+DO입니다. 같은 규격의 절삭유 분사식은 M3-M16-MO-1100K+DO입니다.
M3-M12-1100K+DO
탭 M3 ~ M12 · 반경 1,100 mm · 건식 · 최대 1,200 RPM
M3-M16-1100K+DO
탭 M3 ~ M16 · 반경 1,100 mm · 건식 · 최대 375 RPM
M3-M16-1500K+DO
탭 M3 ~ M16 · 반경 1,500 mm · 건식 · 최대 375 RPM
M6-M24-1200K+DO
탭 M6 ~ M24 · 반경 1,200 mm · 건식 · 최대 200 RPM
M6-M36-1200K+DO
탭 M6 ~ M36 · 반경 1,200 mm · 건식 · 최대 150 RPM
M3-M12-MO-1100K+DO
탭 M3 ~ M12 · 반경 1,100 mm · 자동 미스트 · 최대 1,200 RPM
M3-M16-MO-1100K+DO
탭 M3 ~ M16 · 반경 1,100 mm · 자동 미스트 · 최대 375 RPM
M3-M16-MO-1500K+DO
탭 M3 ~ M16 · 반경 1,500 mm · 자동 미스트 · 최대 375 RPM
M6-M24-MO-1200K+DO
탭 M6 ~ M24 · 반경 1,200 mm · 자동 미스트 · 최대 200 RPM
M6-M36-MO-1200K+DO
탭 M6 ~ M36 · 반경 1,200 mm · 자동 미스트 · 최대 150 RPM
Order & Shipping
주문 · 출고 안내
모델 선정
가공하실 탭 규격과 공작물 크기를 알려 주시면 맞는 규격을 선정해 드립니다. 여러 대를 도입하실 계획이면 조합까지 함께 제안해 드립니다.
세트 기본 구성
본체와 주철 다이 600×900(서랍형 · T 슬롯)이 기본 구성입니다. 마그네틱 척(300 / 600KG)과 볼반 바이스(4 · 6인치)를 추가해 받으실 수 있습니다.
급유 사양 확정
건식과 절삭유 분사식은 출고 후 서로 바꿀 수 없습니다. 가공하실 소재와 작업량을 알려 주시면 주문 전에 맞는 사양을 정해 드립니다.
기본 공급 · 별매
사용하실 탭 규격에 맞는 탭 콜렛 척 세트(JIS / DIN / ISO 중 협의)를 기본으로 함께 출고합니다. 마그네틱 척·바이스와 추가 터치스크린은 별매입니다.
재고 · 출고
국내에 재고가 있으면 주문이 확정되는 대로 출고합니다. 재고가 없으면 사양을 확정한 뒤 납기를 안내해 드립니다.
사전 시연
시연은 김해 전시장에서 진행합니다. 가공하실 소재를 직접 가져오셔도 됩니다. 방문 일정은 아래 채널로 미리 예약해 주십시오.
사후 관리
고장이 나면 기계를 입고받아 김해에서 직접 수리합니다.
수리 · 소모 부품 상시 보유 — 퓨즈 · 탭 척 · 서보 드라이브 등 수리 부품을 재고로 두고 있습니다.
세트 상품 선택 구성 — 본체 + 주철 다이 600×900 + 마그네틱 척 300 / 600KG + 볼반 바이스. 필요하신 조합으로 구성해 드립니다.
