Coolant Injection Type
M3~M16 탭을 절삭유 자동 분사로 가공합니다
WTM-M3-M16-MO-1100K
일반형 WTM-M3-M16-1100K에 절삭유 자동 분사 장치를 더한 모델입니다. 탭 범위(M3~M16)와 작업 반경(1,100mm), 본체 무게(25kg)는 일반형과 같습니다.
절삭유 분사식(MO)탭 M3 ~ M16작업반경 1,100 mm최대 375 RPM
이 모델 견적 문의스마트스토어 바로가기
M3~M16
탭 가공 범위
1,100mm
작업 반경
600W
모터 출력
25kg
본체 중량
이 계열 6기종 — 아래에서 기종별 사양을 보실 수 있습니다
Video
제품 소개 영상

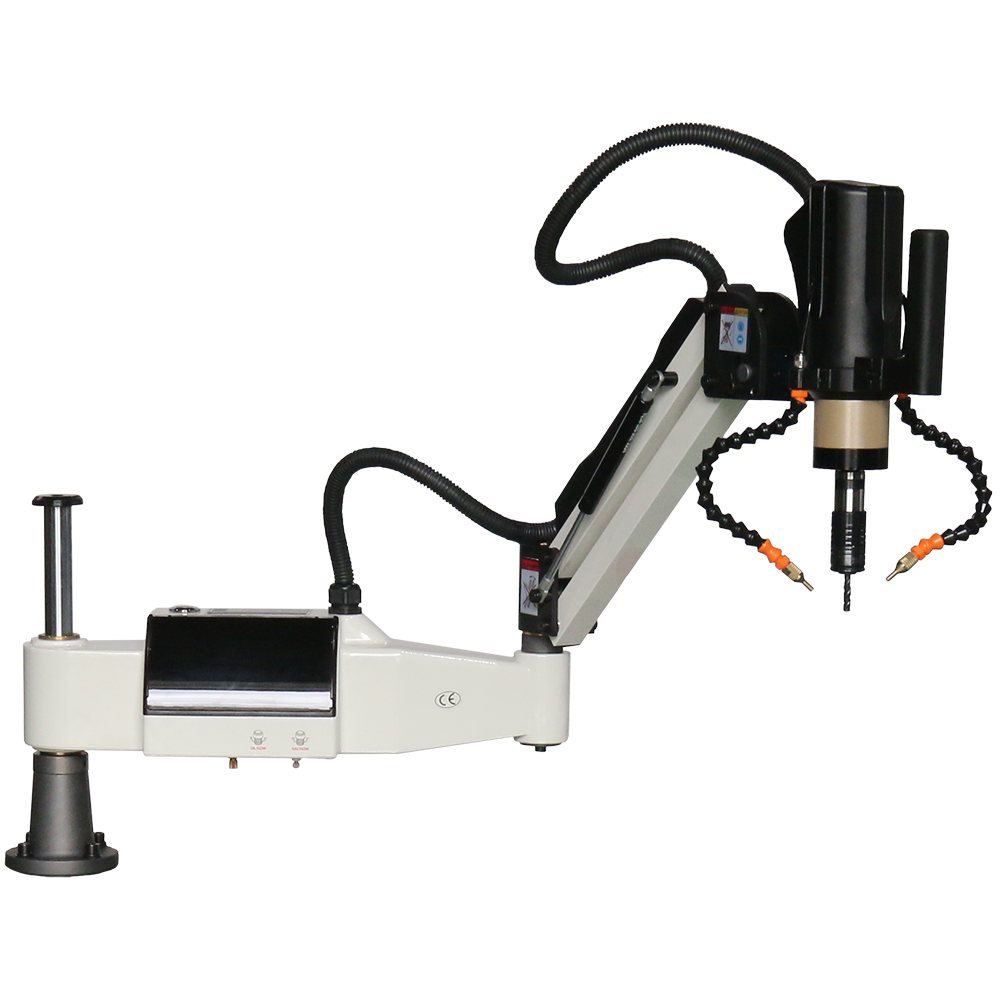

M10 왼나사 탭 가공 — WTM-M3-M16-MO-1100K · 창호종합기계 유튜브
Selling Points
이 모델의 특징
WTM-M3-M16-MO-1100K의 주요 특징입니다. 제어 방식은 일반형과 같습니다.
01
절삭유가 필요한 소재도 가공하실 수 있습니다철·스테인리스처럼 절삭 부하가 큰 소재는 탭 가공 중에 절삭유가 필요합니다. 이 모델은 가공에 맞춰 절삭유를 자동으로 분사하므로, 작업 중에 따로 절삭유를 바르지 않아도 됩니다.
02
작업 위치를 옮겨 가며 사용하실 수 있습니다분사 장치를 더했지만 본체 무게는 일반형과 같은 25kg입니다. 작업 위치가 자주 바뀌는 현장에서도 기계를 공작물 가까이 옮겨 작업하실 수 있습니다.
03

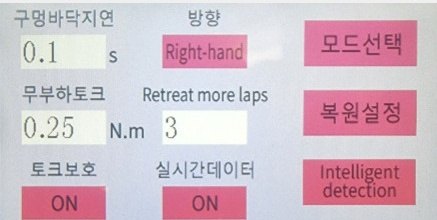

조작 방법은 일반형과 같습니다터치스크린, 수동·자동·연동 세 가지 운전 모드, 무단 변속, 깊이 자동 역회전, 토크 보호 기능이 일반형과 같습니다. 일반형을 사용해 보셨다면 같은 방법으로 조작하실 수 있습니다.
Control
가공에 맞춰 절삭유를 자동으로 분사합니다
가공 신호에 맞춰 절삭유가 자동으로 분사됩니다. M16까지 연속으로 가공하실 때도 분사가 이어집니다. 터치스크린·운전 모드·무단 변속·토크 보호 같은 나머지 제어는 일반형과 같습니다.
0.01mm
단위 깊이 제어
3
모드 · 수동/자동/연동
360°
회전 유니버설 헤드
2
중 과부하 보호
Supply Journey
수입부터 사후 관리까지, 저희가 직접 합니다
중간 유통을 거치지 않습니다. 직접 수입한 기계를 전시장에 설치해 시연하고, 포장·출고하고, 고장이 나면 입고받아 수리합니다.
01

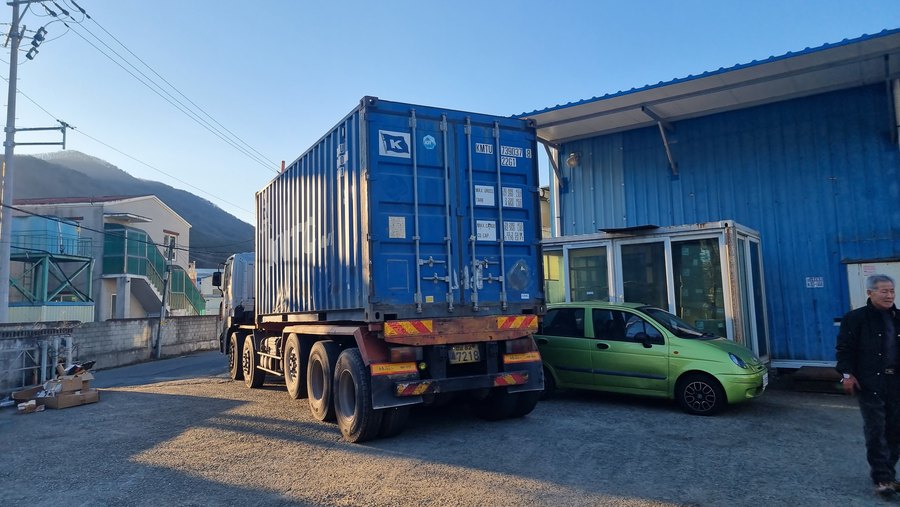

대량 수입
컨테이너 단위로 직접 수입합니다. 여러 기종을 한 번에 들여와 국내 재고로 두고 출고합니다.
02

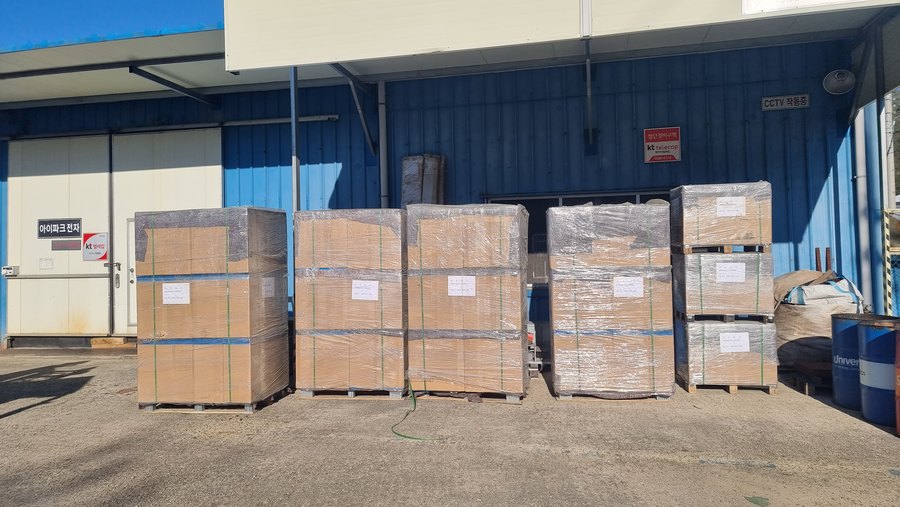

하역 · 검수
입고되면 바로 외관과 포장 상태를 확인하고 수량을 대조합니다. 이상이 있는 제품은 전시하거나 출고하지 않습니다.
03

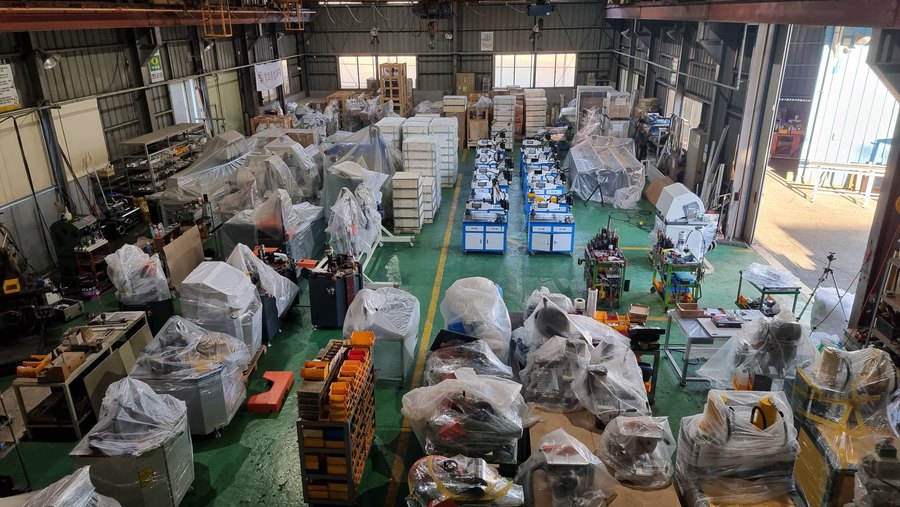

전시 보관
김해 전시장에 실물을 설치해 두었습니다. 작동하는 기계를 직접 보고 고르실 수 있습니다.
04

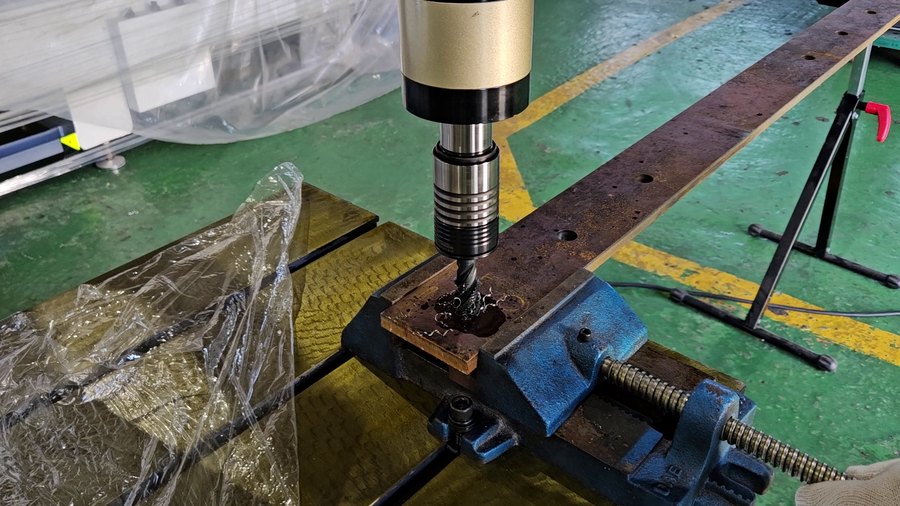

시연 · 테스트
구매 전에 가공하실 소재로 김해 전시장에서 탭 가공을 직접 해 보실 수 있습니다. 탭 규격·소재·깊이를 알려 주시면 그 조건으로 가공해 보여 드립니다.

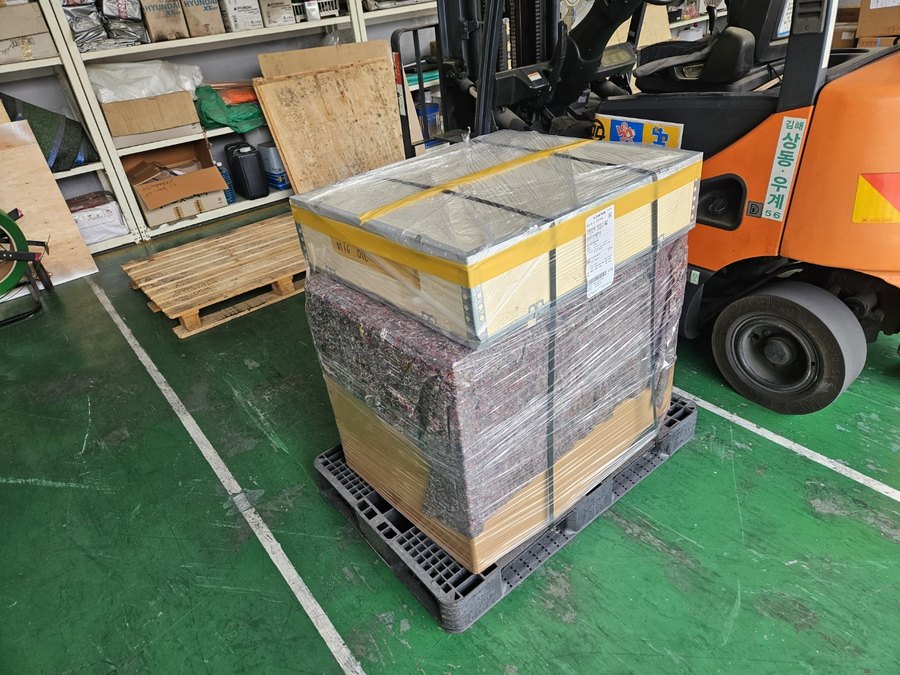

05
포장 · 출고
본체와 다이가 움직이지 않도록 고정해 포장한 뒤 출고합니다. 재고가 있는 품목은 주문을 확인한 뒤 출고 일정을 바로 안내해 드립니다.
06

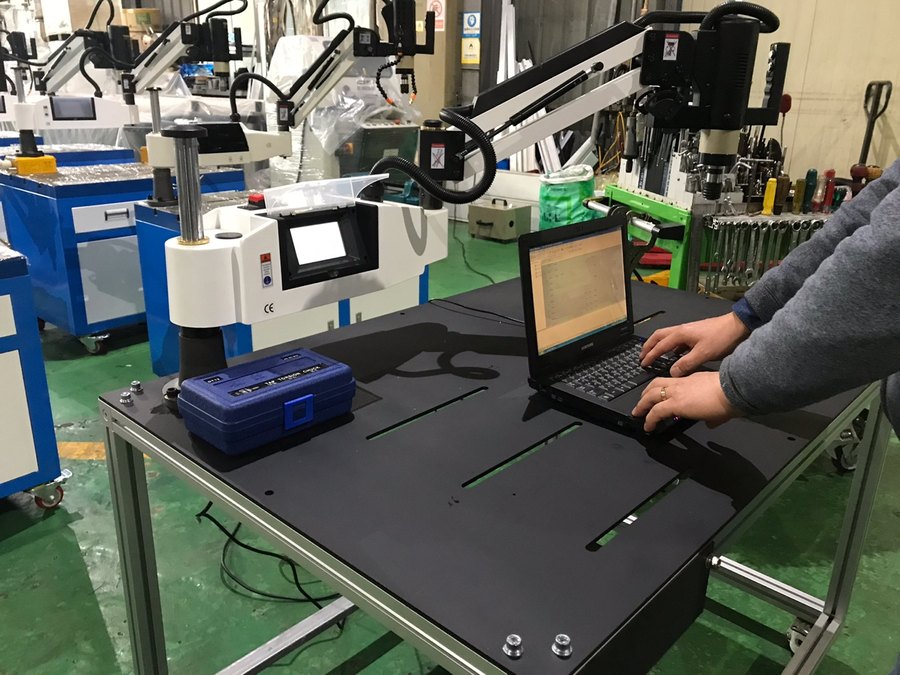

입고 수리
고장이 나면 기계를 보내 주십시오. 저희가 직접 수리합니다. 퓨즈·척·서보 드라이브 같은 소모·수리 부품을 갖추고 있습니다.
그래서 수입부터 수리까지 한곳에서 해결됩니다.
Specifications
WTM-M3-M16-MO-1100K 제원
위쪽 6줄은 이 모델의 값이고, 아래쪽은 서보 탭핑기 공통 사양입니다.
| 모델명 | WTM-M3-M16-MO-1100K |
|---|---|
| 탭 가공 범위 | M3 ~ M16 |
| 작업 반경 | 1,100 mm |
| 모터 출력 | 600 W |
| 최고 회전수 | 최대 375 RPM |
| 본체 중량 | 25 kg |
| 전원 | 단상 220V · 50/60Hz |
| 제어 방식 | 서보 모터 제어 + 디지털 터치스크린 (한글 지원) |
| 운전 모드 | 수동 · 자동 · 연동(반복) 3모드 · 무단 변속 |
| 깊이 제어 | 설정 깊이 도달 시 자동 역회전 — 블라인드 홀(막힌 구멍) 가공 대응 |
| 보호 장치 | 지능형 토크 보호 · 사이즈별 토크 리미트 척 — 과부하 시 클러치 작동 |
| 가공 방향 | 유니버설 헤드 · 360° 회전 암 — 수직·수평 자유 가공 |
| 적용 소재 | 알루미늄 · 비철 · 철 · 스테인리스 |
| 보증 · 사후 관리 | 입고 수리 — 소모·수리 부품 자체 보유 |
알루미늄비철철스테인리스
Real Product
실물 · 가공 방향 · 부속 구성
분사 노즐 위치와 두 가지 가공 방향, 함께 사용하는 부속입니다. 탭 콜렛 척은 기본으로 함께 출고하고, 테이블·바이스는 별매입니다.

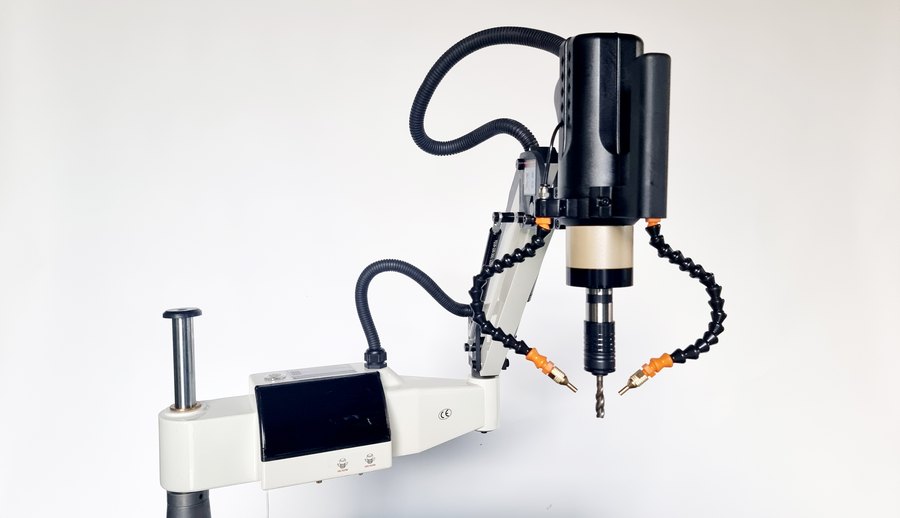

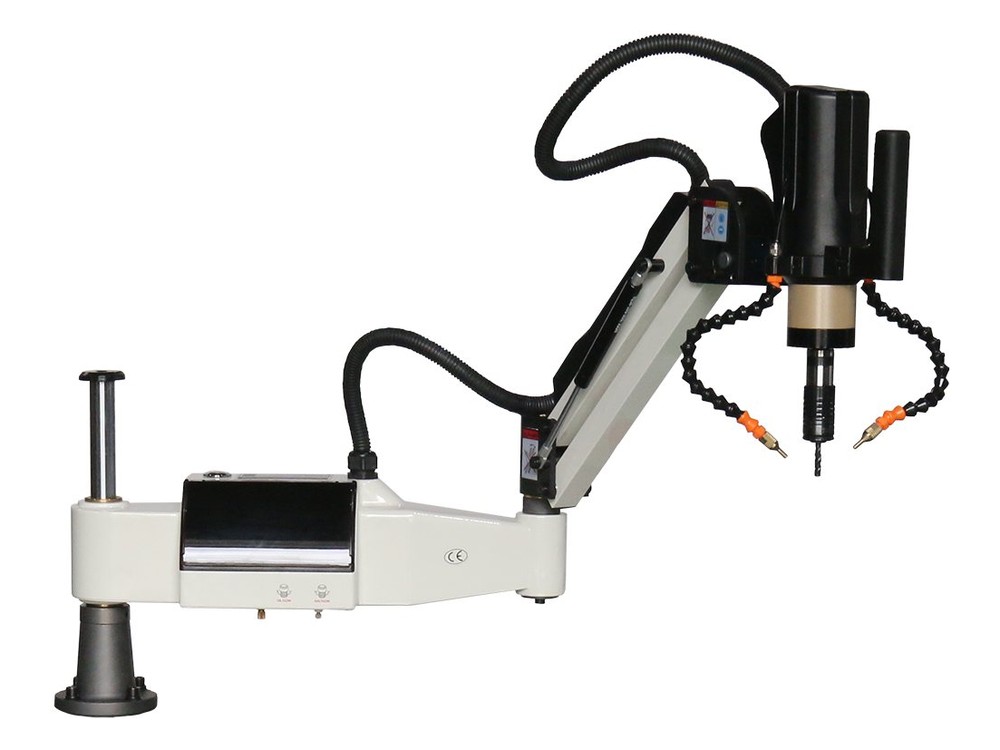

분사 헤드 — 수직 가공 (노즐·탭 척·제어부)

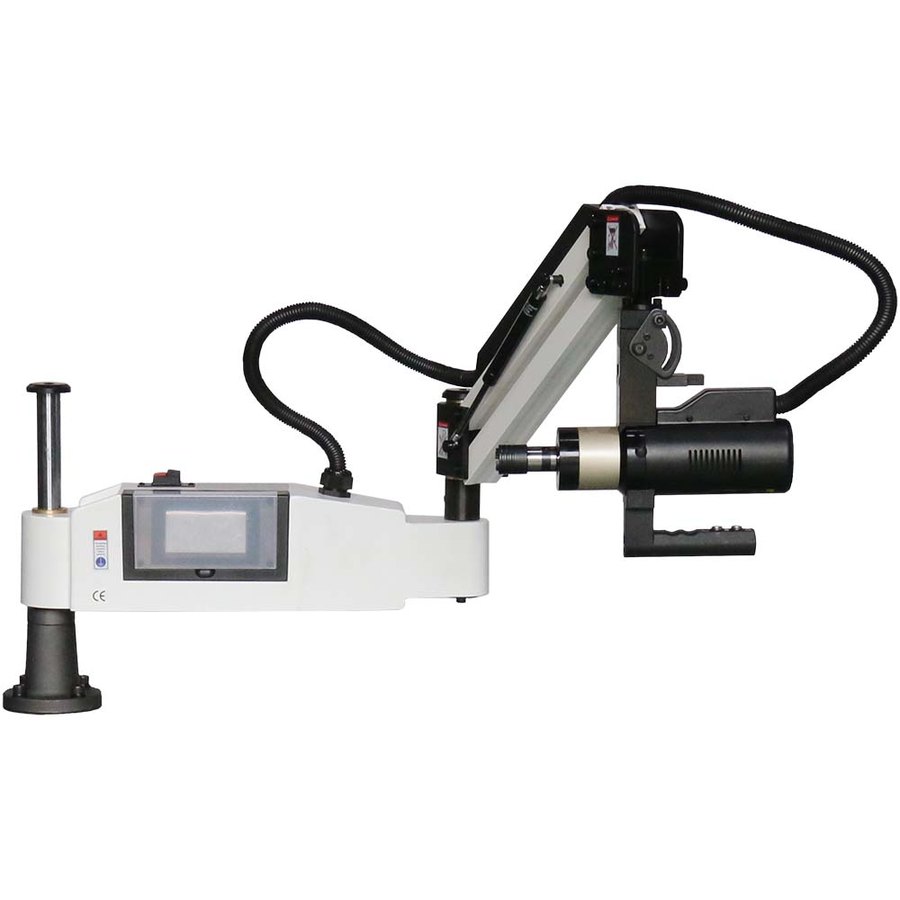

본체 — 수평 가공 (유니버설 헤드 90° 회전 · 본체 구조는 일반형과 동일)

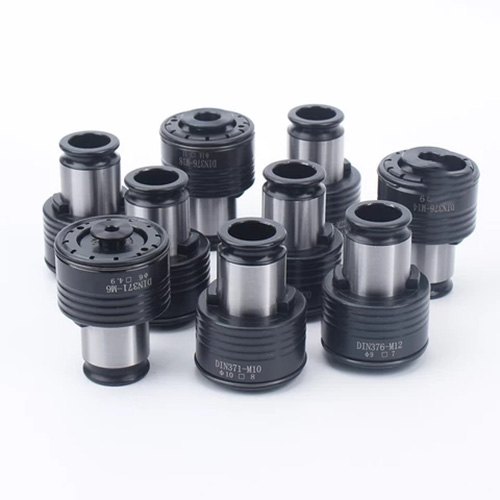

탭 콜렛 척 세트 — 탭 규격에 맞춰 기본 공급(사진은 GT12 M3~M16 세트)

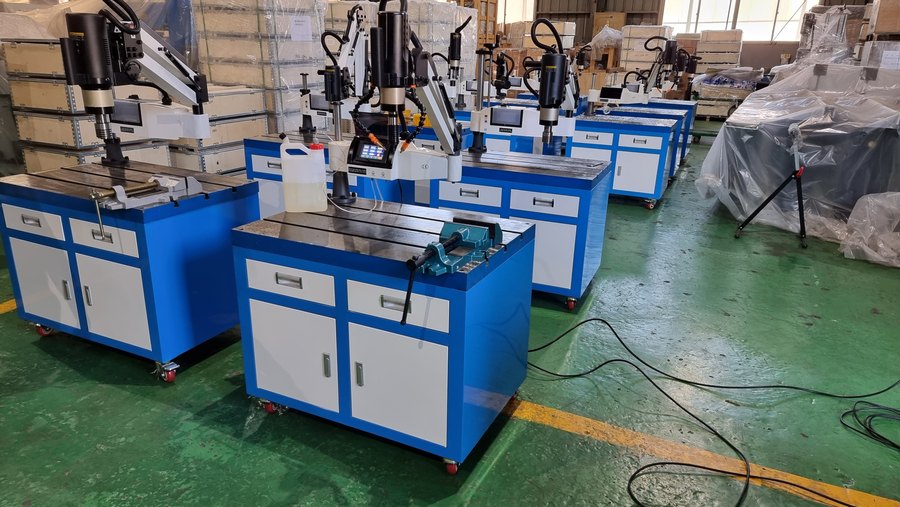

김해 전시장의 분사식 서보 탭핑기

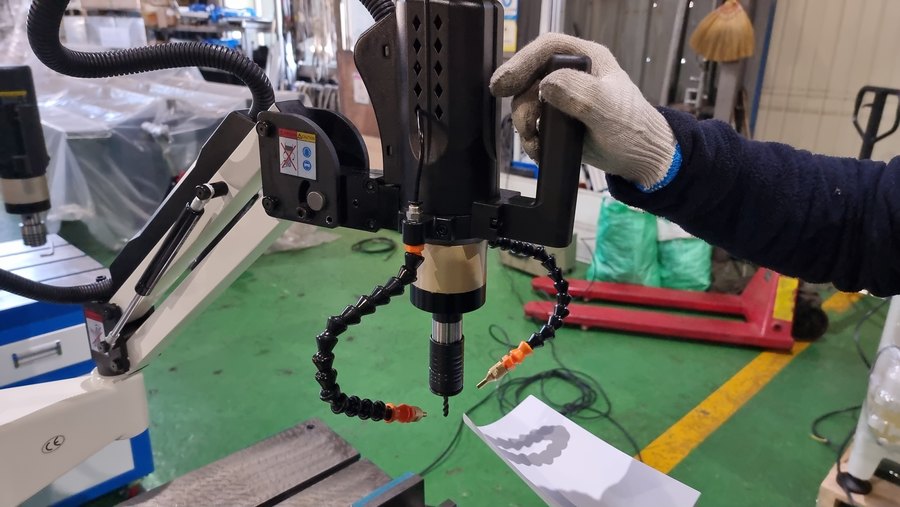

오일 분사 확인 — 실제 가공 장면

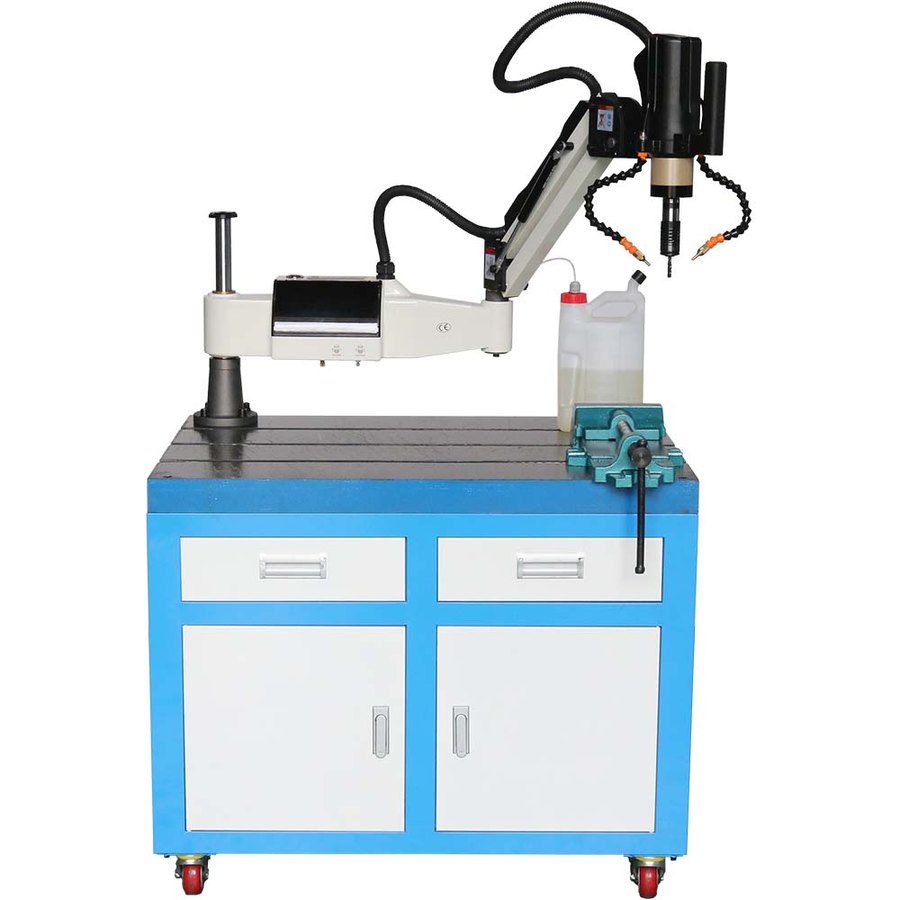

전용 테이블 + 본체 + 오일 탱크 + 바이스 (별매)
Line-up
절삭유 분사식(MO) 6종 한눈에 비교
지금 보고 계신 모델은 WTM-M3-M16-MO-1100K입니다. 탭 범위나 작업 반경이 맞지 않으면 아래에서 다른 모델과 비교하실 수 있습니다.
WTM-M3-M10-MO-1100K-800RPM
탭 M3 ~ M10 · 반경 1,100 mm · 최대 800 RPM
WTM-M3-M12-MO-1100K-1200RPM
탭 M3 ~ M12 · 반경 1,100 mm · 최대 1,200 RPM
WTM-M3-M16-MO-1100K
탭 M3 ~ M16 · 반경 1,100 mm · 최대 375 RPM
WTM-M6-M24-MO-1200K-200RPM
탭 M6 ~ M24 · 반경 1,200 mm · 최대 200 RPM
WTM-M6-M36-MO-1200K-150RPM
탭 M6 ~ M36 · 반경 1,200 mm · 최대 150 RPM
WTM-M3-M20-MO-1200K
탭 M3 ~ M20 · 반경 1,200 mm · 최대 200 RPM
Order & Shipping
주문 · 출고 안내
모델 확인
사용하시는 탭 규격과 공작물 크기를 알려 주시면 이 모델이 맞는지 확인해 드립니다. 맞지 않으면 알맞은 다른 모델을 권해 드립니다.
세트 구성
본체에 전용 테이블(주철 다이 600×900 · 서랍형 · T 슬롯), 마그네틱 척(300 / 600KG), 볼반 바이스(4 · 6인치)를 조합해 한 번에 받으실 수 있습니다.
기본 공급 · 별매
사용하실 탭 규격에 맞는 탭 콜렛 척 세트(JIS / DIN / ISO 중 협의)를 기본으로 함께 출고합니다. 전용 테이블·마그네틱 척·바이스와 추가 터치스크린은 별매입니다.
재고 · 출고
국내에 재고가 있으면 주문이 확정되는 대로 출고합니다. 재고가 없으면 사양을 확정한 뒤 납기를 안내해 드립니다.
사전 시연
시연은 김해 전시장에서 진행합니다. 가공하실 소재를 직접 가져오셔도 됩니다. 방문 일정은 아래 채널로 미리 예약해 주십시오.
사후 관리
고장이 나면 기계를 입고받아 수리합니다.

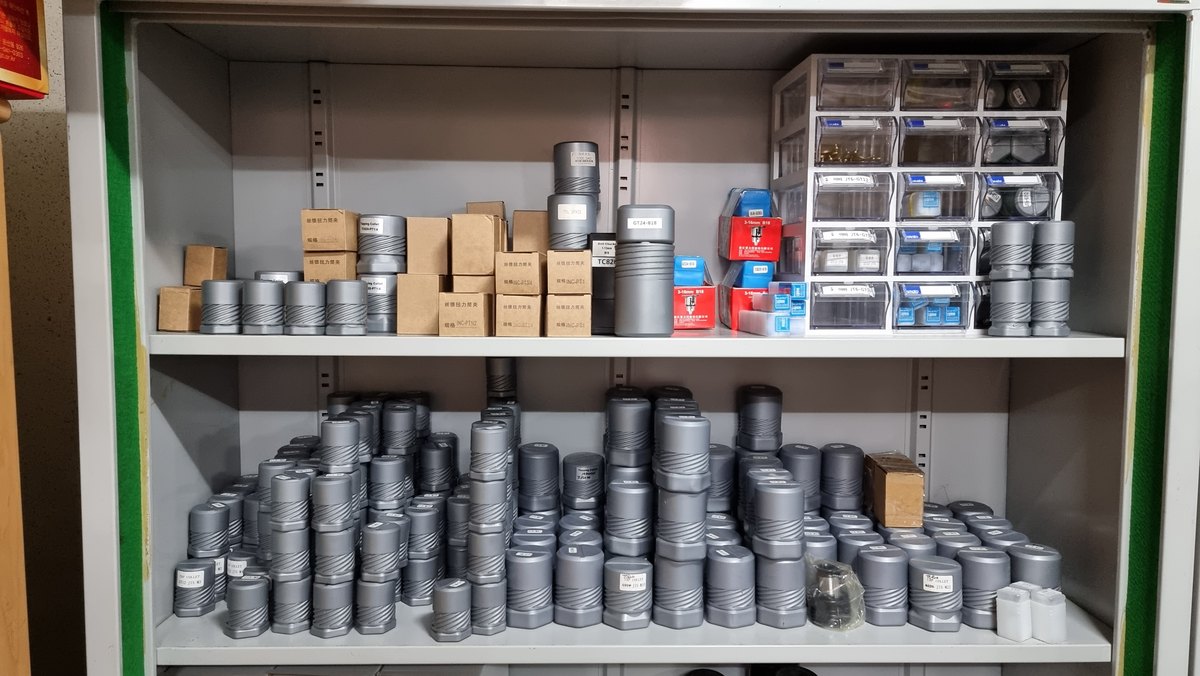

수리 · 소모 부품 상시 보유 — 퓨즈 · 탭 척 · 서보 드라이브 등 수리 부품을 재고로 두고 있습니다.
세트 상품 선택 구성 — 본체 + 주철 다이 600×900 + 마그네틱 척 300 / 600KG + 볼반 바이스. 필요하신 조합으로 구성해 드립니다.
