Single-Head Corner Crimping Machine

프로파일 세로 치수에 맞는 가공높이부터 고르시면 됩니다

SINGLE-HEAD CORNER CRIMPING MACHINE · 8 MODELS · 100-180 mm · 40-900 kg

코너를 한 곳씩 눌러 조립하는 기종군입니다. 여덟 기종을 나누는 첫 번째 기준은 가공높이입니다. 사용하시는 프로파일의 세로 치수가 100 · 140 · 150 · 160 · 180mm 중 어디에 해당하는지에 따라 기종을 먼저 좁힐 수 있습니다. 그다음에 하루 물량과 설치 여건으로 중량(40 ~ 900kg)과 출력(1.5 ~ 2.2kW)을 고르시면 됩니다. 전원이 없는 현장에는 수동 레버식 휴대용 한 기종을 사용하실 수 있습니다.

1헤드 8종가공높이 100 ~ 180mm380V · 1.5 ~ 2.2kW40 ~ 900kg

모델 선정 · 견적 문의 스마트스토어 바로가기

8종

1헤드 라인업

180mm

최대 가공높이

0.15mm

좌우 펀치 공차(WTM-R3P-140)

40kg

휴대용 중량

이 계열 8기종 — 아래에서 기종별 사양을 보실 수 있습니다

Video

제품 소개 영상

알루미늄 방충망 틀 코너 압착 작업 — 1헤드 코너 클램프기 · 창호종합기계 유튜브

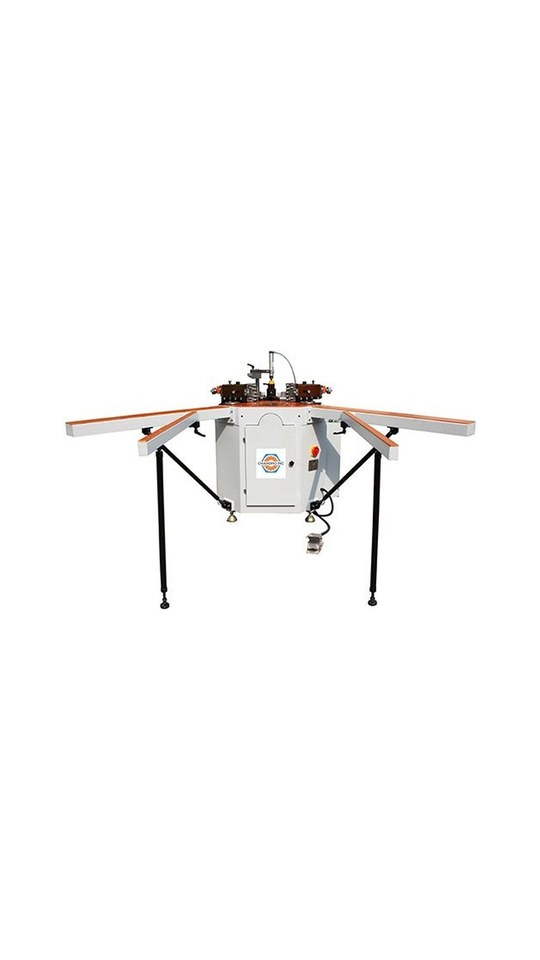

프로젝트 창틀 코너 압착 — 1헤드 코너 클램프기 · 창호종합기계 유튜브

1헤드 코너 클램프기

실물 · 1헤드 코너 클램프기 작업·출고 사진

보급형 1헤드로 알루미늄 방충망 자재를 시험하고, 목재·알루미늄 복합 창틀까지 압착해 본 사진입니다. 저희 공장에서 출고를 앞둔 모습도 함께 담았습니다.

이 기계로 한 작업 — 방충망 틀의 코너를 공압+유압 코너클램프기로 조립할 수 있나요? (방충망 코너 조립 시운전 사례) ›

이 기계로 한 작업 — 넓은 안전방충망 틀 자재도 코너 펀칭으로 조립되나요? (안전방충망 틀 자재 시운전 사례) ›

이 기계로 한 작업 — 230mm 높이 알루미늄 후레싱, 코너 펀칭 시운전 ›

이 기계로 한 작업 — 미국 현지 알루미늄 창호 자재, 코너 펀칭 시운전 ›

이 기계로 한 작업 — 1헤드 코너 클램프기, 알루미늄 창호 공장 납품과 펀칭 세팅 ›

이 기계로 한 작업 — 미국으로 보내는 창호 기계 4대, 출고 전 시운전과 트럭 적재 ›

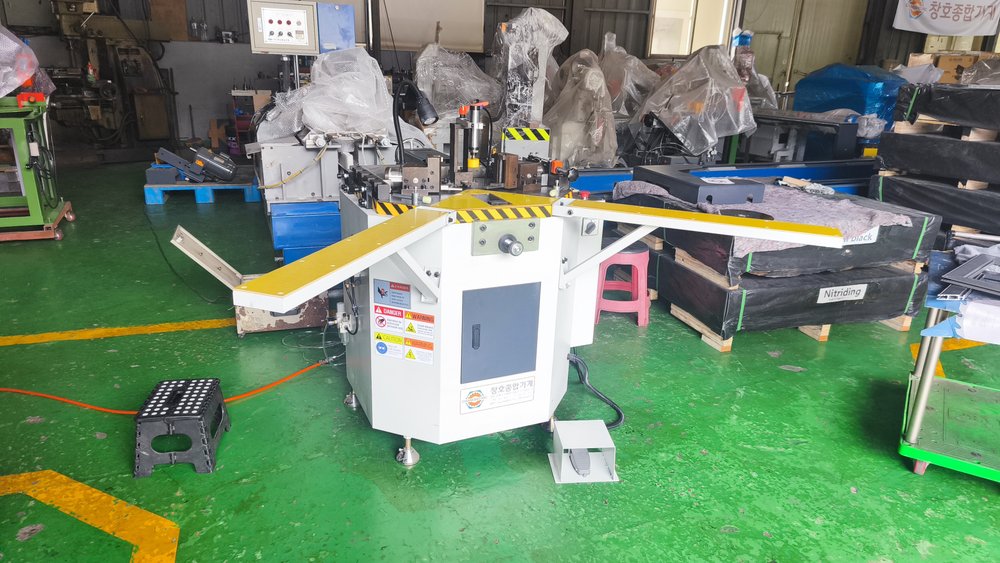

보급형 1헤드 — 샘플 자재 입고 테스트

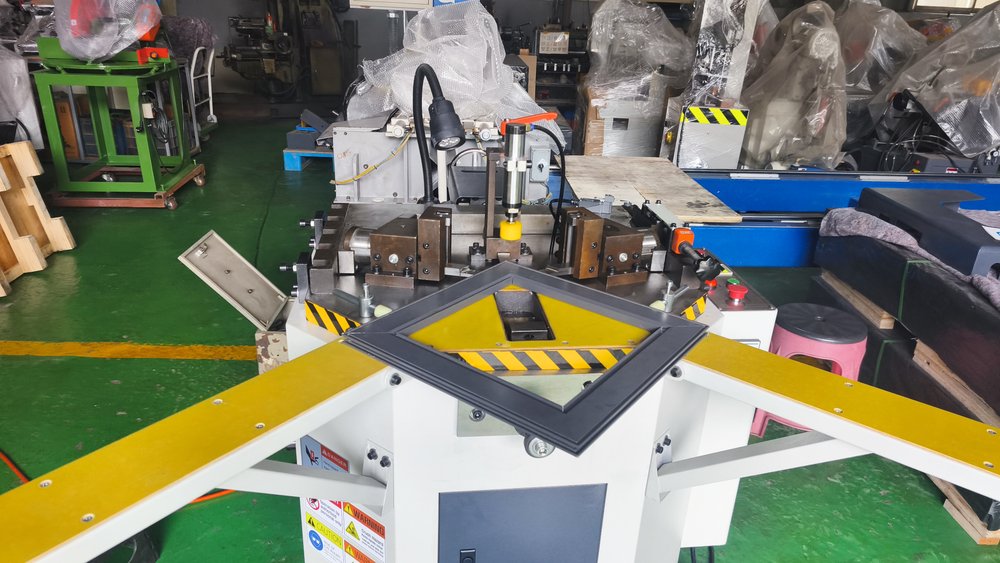

방충망 틀 모서리 시험

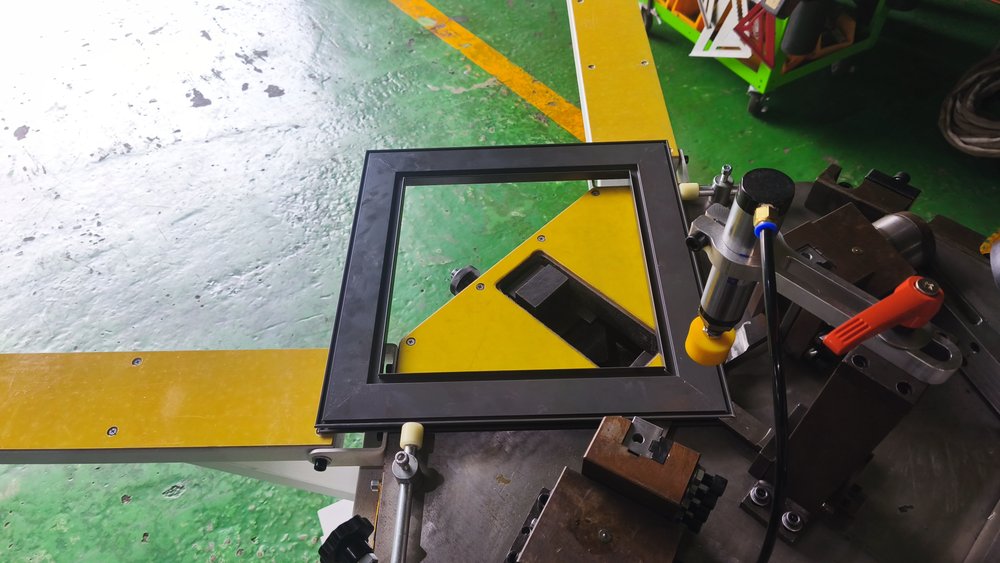

알루미늄 방충망 틀 코너 압착

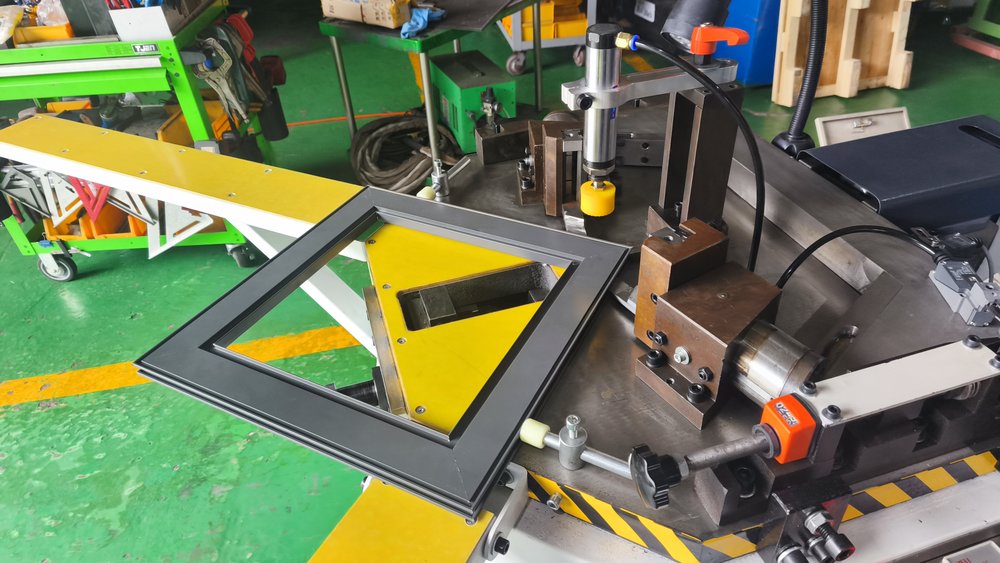

방충망 틀을 올린 작업대

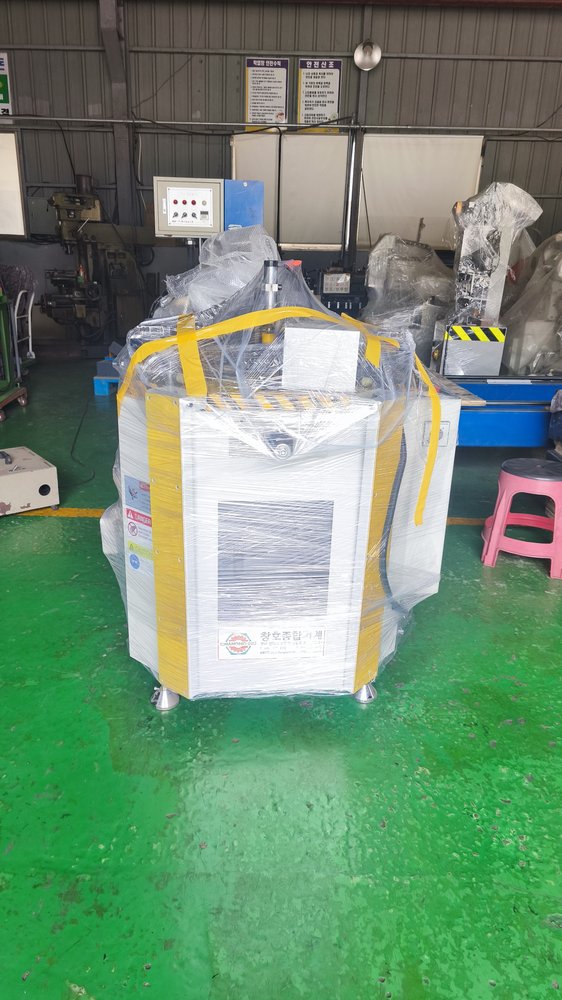

출고 포장을 마친 본체

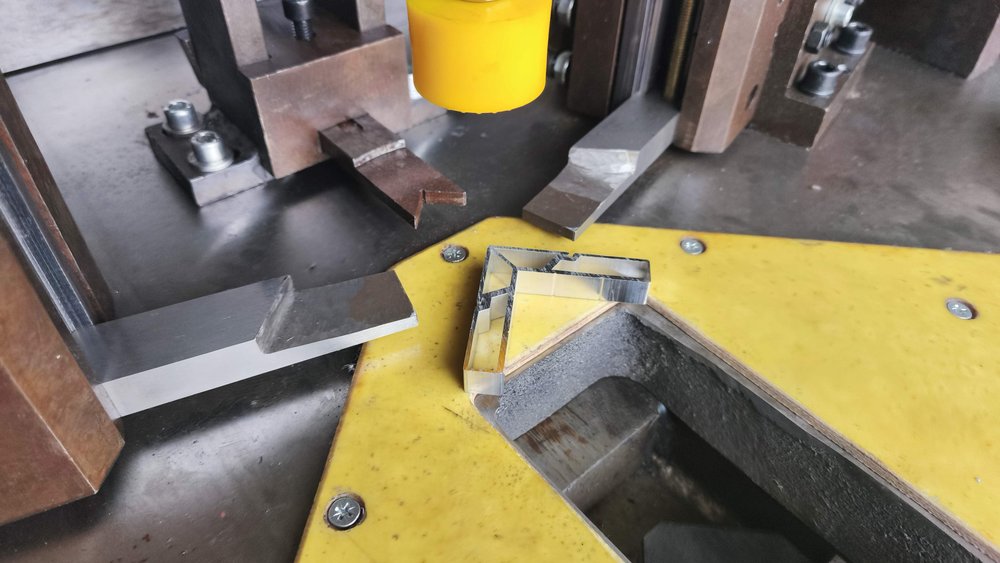

방충망 자재 코너 펀칭

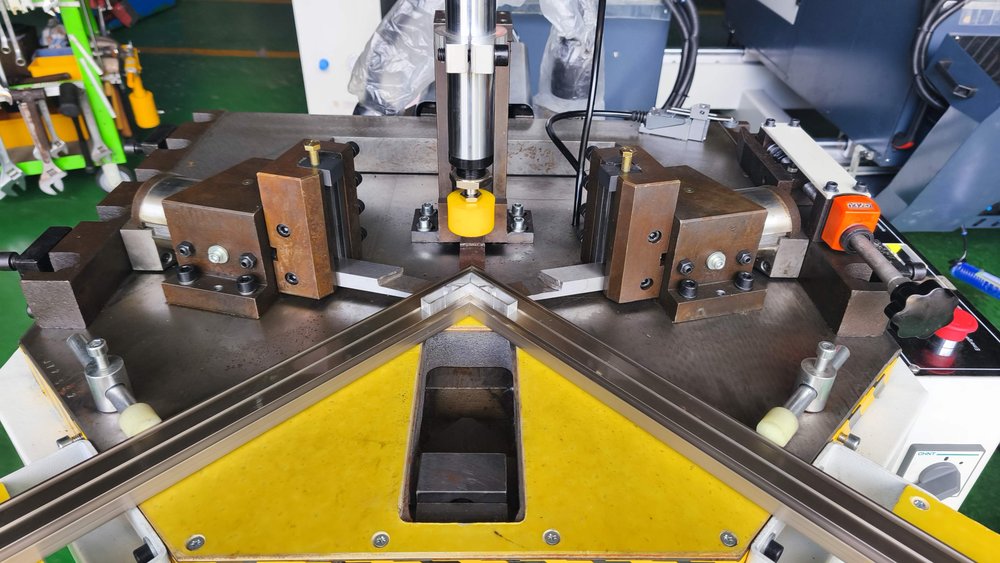

헤드 사이에 자재 고정

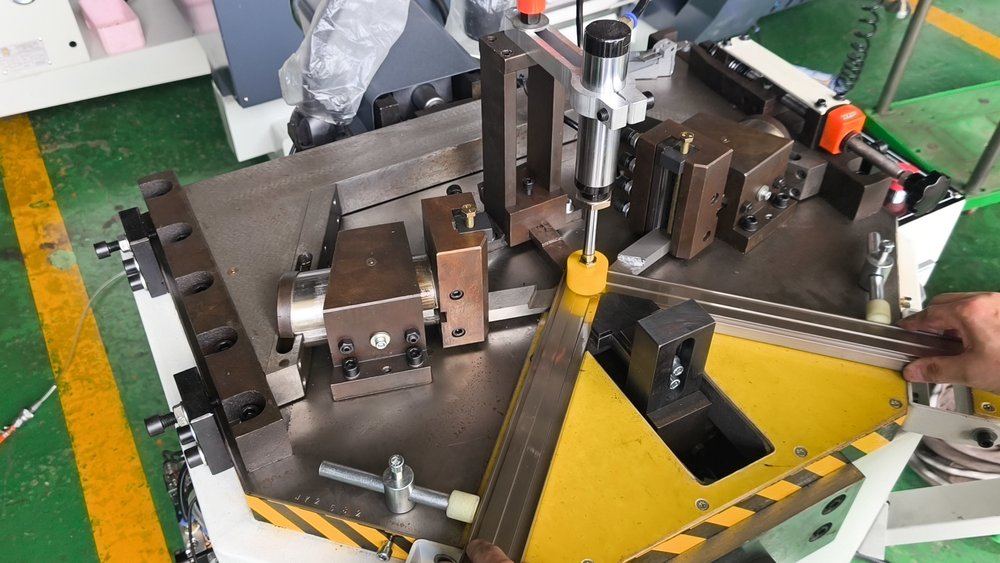

펀칭 위치 맞춤

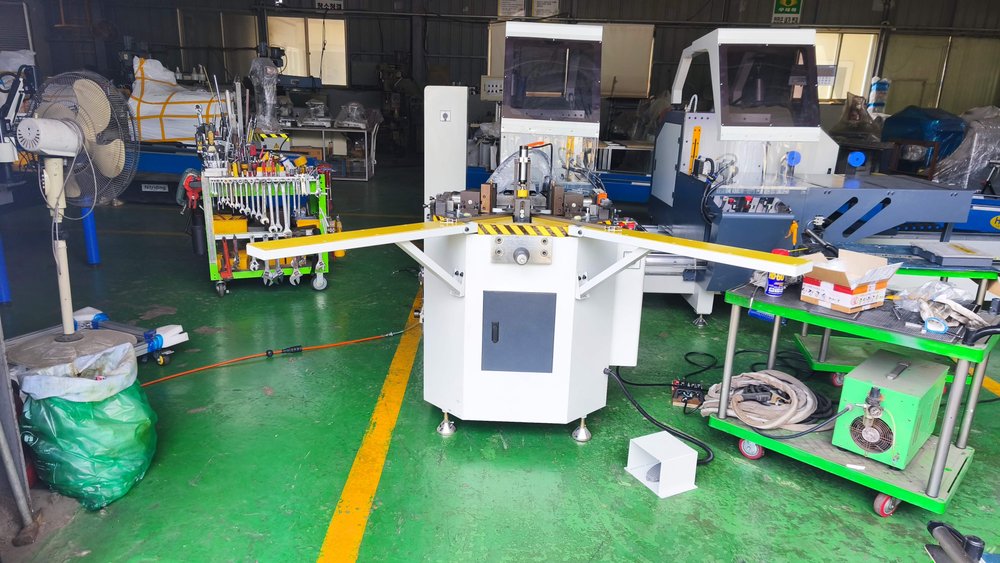

출고를 앞둔 1헤드 코너 클램프기

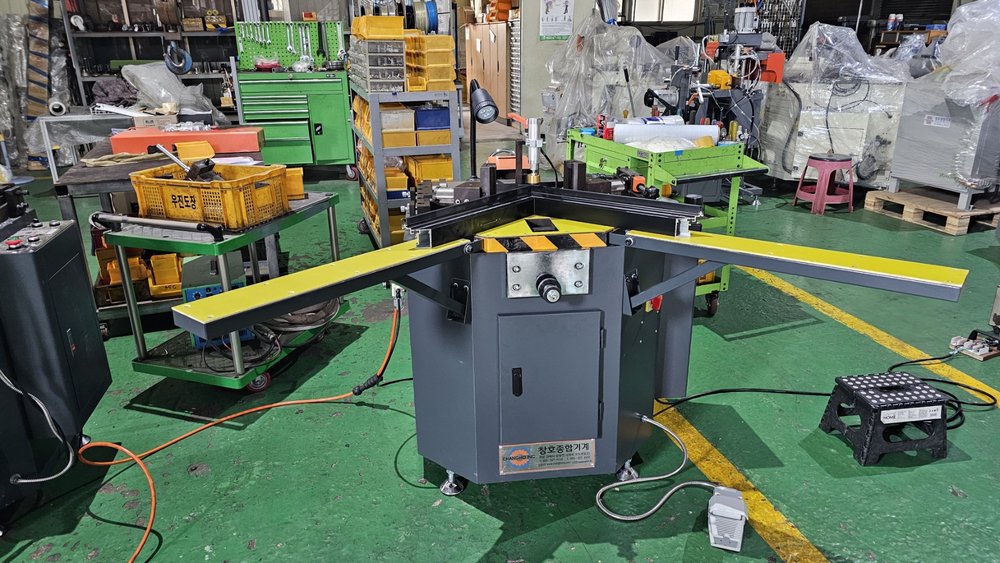

출고 전 작동 확인

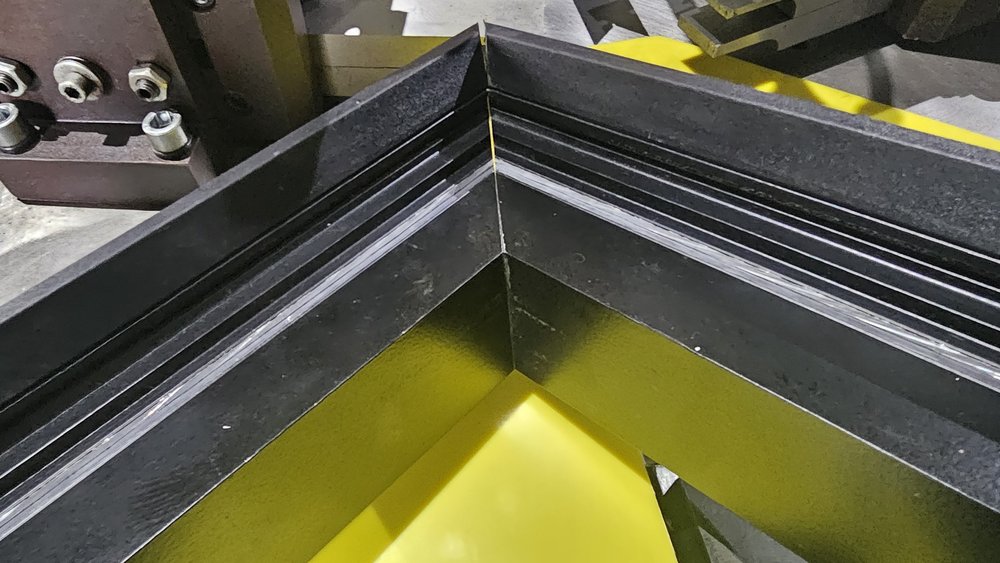

압착한 모서리

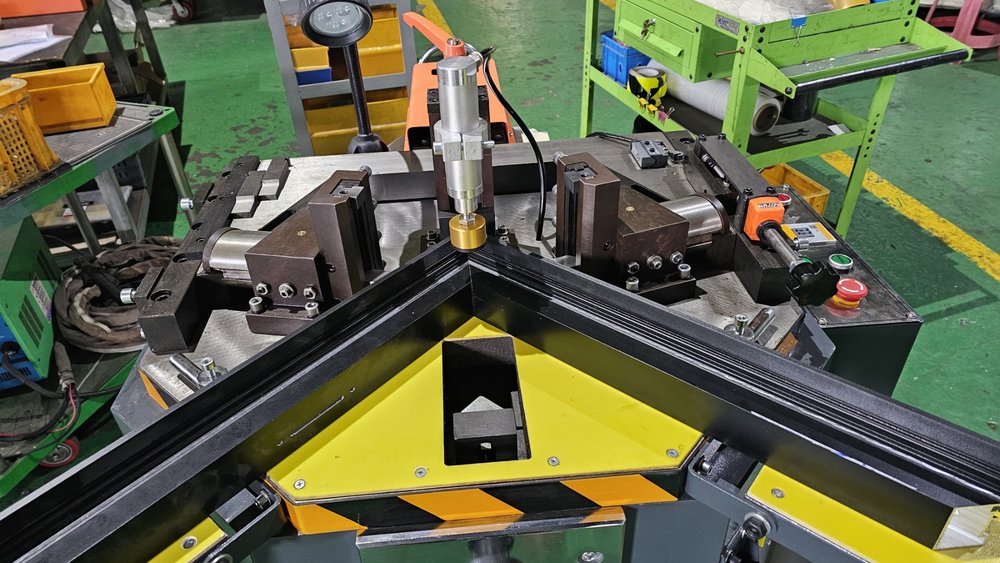

헤드와 작업대

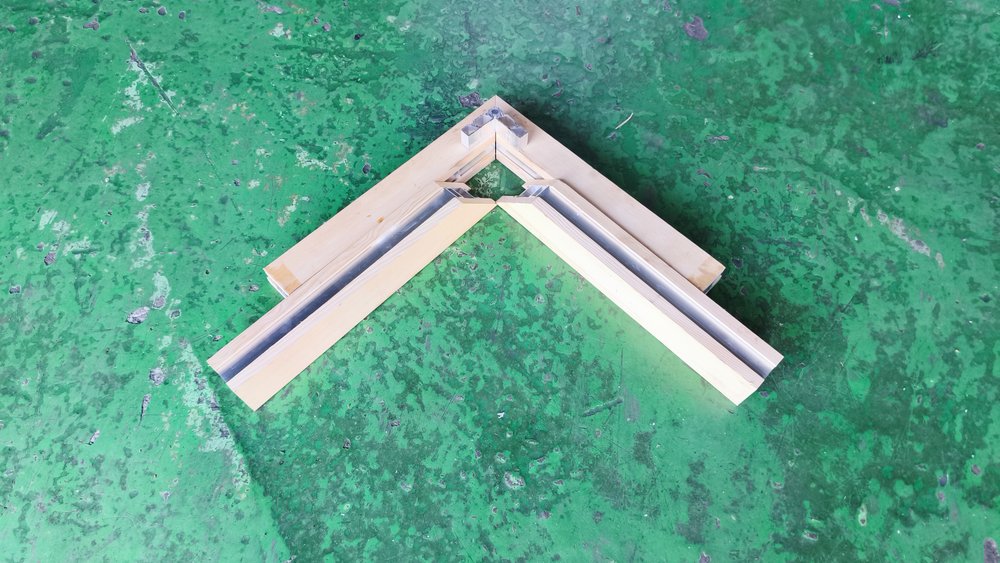

목재·알루미늄 복합 창틀 모서리

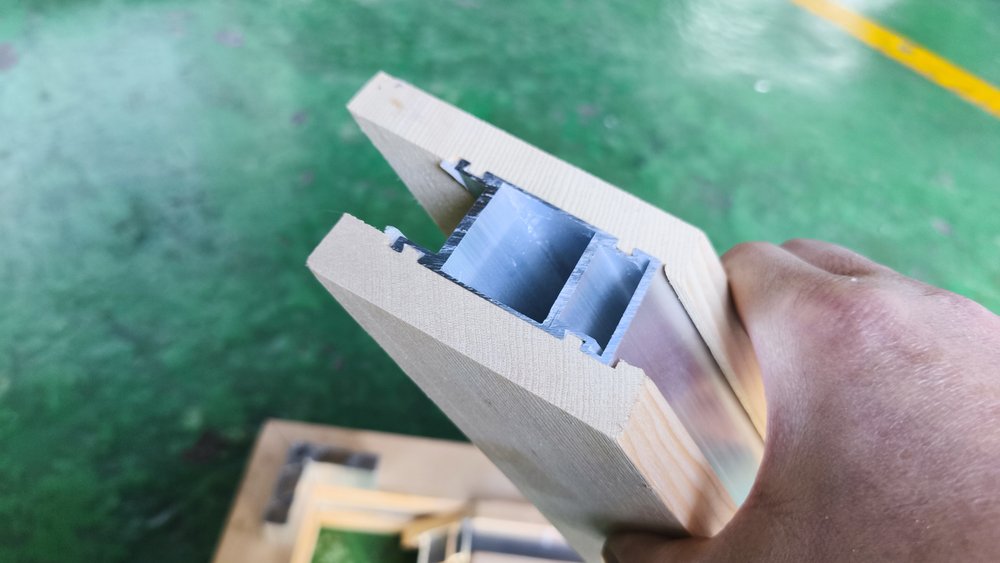

복합 자재 단면

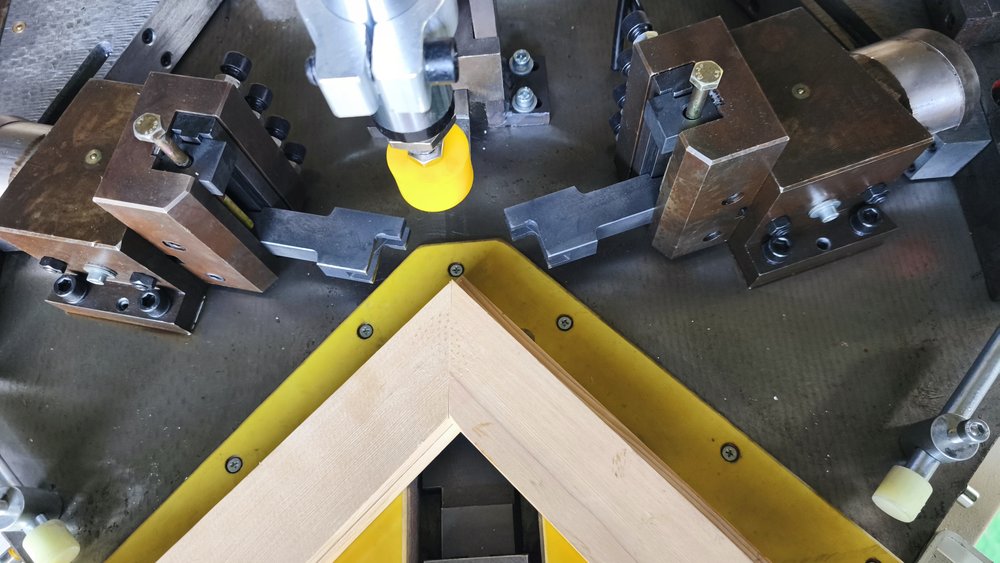

목재 복합 창틀 코너 압착

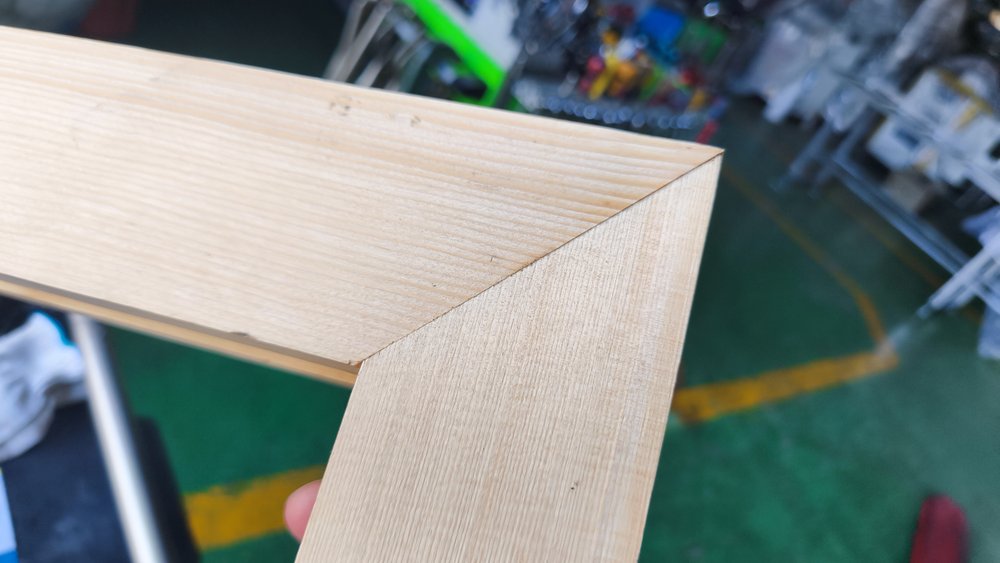

압착을 마친 목재 면

Selling Points

문의가 많은 세 가지

핵심 세 가지를 앞에 정리했습니다. 아래 내용은 여덟 기종에 공통이며, 모델별로 달라지는 값은 가공높이 · 소비전력 · 프레임 중량 · 구동 방식입니다.

가공높이에 따라 모델이 나뉩니다사용하시는 프로파일의 세로 치수가 100 · 140 · 150 · 160 · 180mm 중 어디에 해당하는지에 따라 기종이 나뉩니다. 나중에 세로 치수가 더 큰 프로파일을 사용하실 수 있다면, 지금 자재보다 한 단계 높은 가공높이를 고르시는 편이 좋습니다.

프레임 중량에 따라 코너 마감 안정성이 달라집니다같은 프로파일을 눌러도 400kg과 900kg은 압착 반력을 견디는 정도가 다릅니다. 기계가 무거울수록 반복 압착에서 기울어짐이 적어 코너 각도를 일정하게 유지하는 데 유리합니다. 하루 물량이 많으면 900kg급(WTMJ-150)을, 물량이 일정하지 않은 현장이면 400kg급을 보시면 됩니다.

전원 · 공압 부담이 기종마다 다릅니다1.5kW급 네 기종(WTMJ-120D · WTMC-140S · WTMJ-160 · WTM-R3P-140)은 공기 소비가 2 L/min이라 사용하시던 소형 컴프레서로도 작업하실 수 있습니다. 표준형 2.2kW급(WTMJ-150 · WTMC-180S)은 10 L/min이라 컴프레서 용량을 먼저 확인해 주십시오.

Crimping Head

펀칭 핀으로 코너 키를 눌러 창짝 코너를 고정합니다

1헤드 기종은 창짝 코너를 한 곳씩 펀칭 핀으로 코너 키를 눌러 고정합니다. 표준형 다섯 기종(WTMJ-120D 100mm · WTMC-140S 140mm · WTMJ-150 150mm · WTMJ-160 160mm · WTMC-180S 180mm)은 380V 60Hz에 공기압력 0.5~0.8 MPa를 사용하고 모터는 1,400 r/min입니다. WTMJ-160은 펀칭 헤드를 좌우 따로 미세조정할 수 있어 단면이 좌우로 다른 프로파일에서 코너 단차를 줄입니다. WTM-R3P-140은 좌우 펀치가 함께 움직여 양쪽이 동시에 들어가고, 좌우 펀치 공차는 0.15mm 이하이며 1.5kW 유압으로 가공높이 140mm까지 압착합니다. 터키산 APEX-IA는 센터링 지지대가 위아래로 움직여 자재 두께 20~150mm 구간에서 압착 중심을 맞추고, 제어반(PLC)에 저장한 값으로 같은 조건을 반복합니다.

직접 수입 · 김해 전시장 시연 · 입고 수리까지 저희가 직접 합니다 — 공급 과정 6단계 보기 →

Selection

가공높이 › 중량 › 구동 방식 순서로 고릅니다

첫째로 프로파일 세로 치수에 맞는 가공높이를 고르고, 둘째로 하루 물량에 맞는 프레임 중량을 정하고, 셋째로 코너 단차 관리가 중요하면 유압 로타리형을 보시면 됩니다. 전원이 없는 현장은 수동 휴대용입니다.

표준형 5종 — 가공높이 100 · 140 · 150 · 160 · 180mm (중국산)

WTMJ-120D(100mm · 1.5kW · 400kg) · WTMC-140S(140mm · 1.5kW · 400kg) · WTMJ-150(150mm · 2.2kW · 900kg) · WTMJ-160(160mm · 1.5kW · 400kg · 펀칭 헤드 좌우 독립 미세조정) · WTMC-180S(180mm · 2.2kW · 500kg). 모두 380V 60Hz · 1,400 r/min · 공기압력 0.5~0.8 MPa.

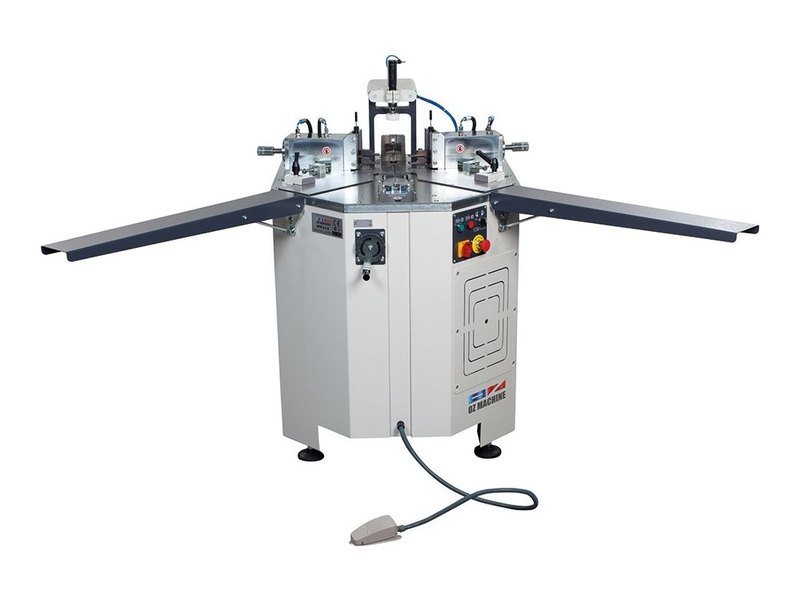

APEX-IA — 자재 두께 20~150mm · 제어반(PLC) 제어 (터키산)

APEX-IA 380V · 2.2kW · 공기압력 6~8 bar · 1,040 × 2,065 × 1,300mm · 453kg. 센터링 지지대가 위아래로 움직여 두께가 바뀌어도 압착 중심이 맞습니다. 펀칭 핀은 벌림 100mm · 전진 40mm이고, 유압 평균압력은 120~150 bar입니다.

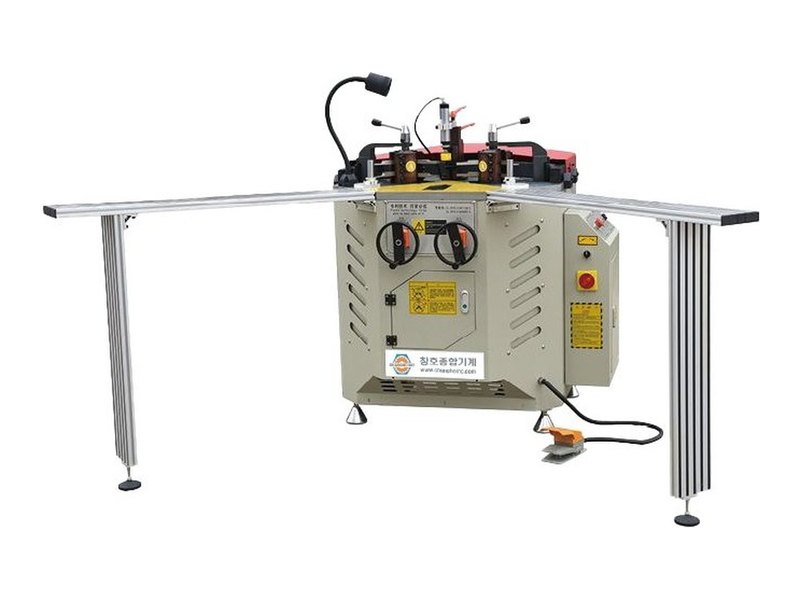

WTM-R3P-140 — 좌우 펀치 공차 0.15mm 이하 · 유압 로타리형

WTM-R3P-140 가공높이 140mm · 380V 60Hz · 1.5kW · 1,400 r/min · 600kg. 좌우 펀치가 함께 움직여 양쪽이 동시에 들어가므로 자재가 제자리에서 압착됩니다. 이 기종의 「샤시 코너 클립핑 장치」는 자사 특허 출원 10-2020-0094212(등록결정) 대상입니다.

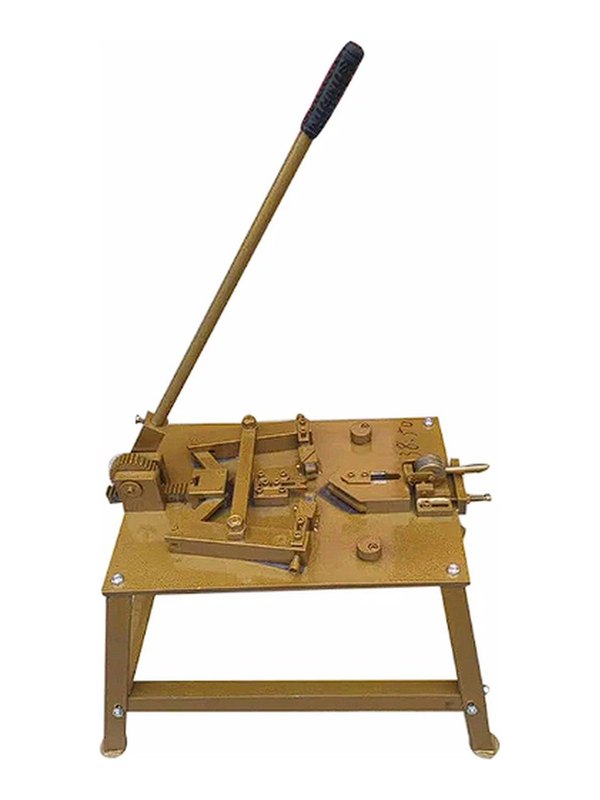

WTMM-CC-01 — 전기·에어 없이 사용하는 휴대용 (중국산)

WTMM-CC-01 수동 기어 레버 압착 · 1,000 × 500 × 600mm · 40kg. 전원과 컴프레서 연결 없이 레버의 기어 배율로 압착하며, 스탠드 다리가 붙어 있어 차량으로 현장에 옮겨 바로 사용하실 수 있습니다. 출장 수리나 소량 작업에 맞습니다.

주문 전 확정 사항 — 프로파일 세로 치수와 코너 키 규격

가공높이는 프로파일의 세로 치수를 기준으로 봅니다. 프로파일 도면을 보내 주시면 어느 가공높이가 맞는지, 펀칭 핀은 어느 규격을 사용하는지 확인해 알려 드립니다.

헤드 수를 늘려 보시려면

코너 두 곳을 한 번에 누르는 2헤드 기종, 네 곳을 한 번에 누르는 4헤드 기종이 있습니다. 압착 조건을 숫자로 저장하시려면 CNC 기종을, 펀칭 핀만 필요하시면 코너 핀을 보시면 됩니다.

Model Line-up

1헤드 8종 한눈에 비교

표준형은 가공높이가 낮은 기종부터 순서대로 놓았습니다. 가공높이와 프레임 중량이 기종 선택의 기준이며, 모델명을 누르시면 그 모델 페이지로 이동합니다. 상세 치수는 견적 시 제원표로도 보내 드립니다.

#	모델	가공 범위 · 규격	전원 · 크기 · 중량 · 원산지
	표준형 — 가공높이순 (중국산)
1	WTMJ-120D	가공높이 100mm	380V 60Hz · 1100×1400×1400 (다이 포함 2000×1400×1500) · 400kg · 중국산
2	WTMC-140S	가공높이 140mm	380V 60Hz · 1100×1400×1400 (다이 포함 2000×1400×1500) · 400kg · 중국산

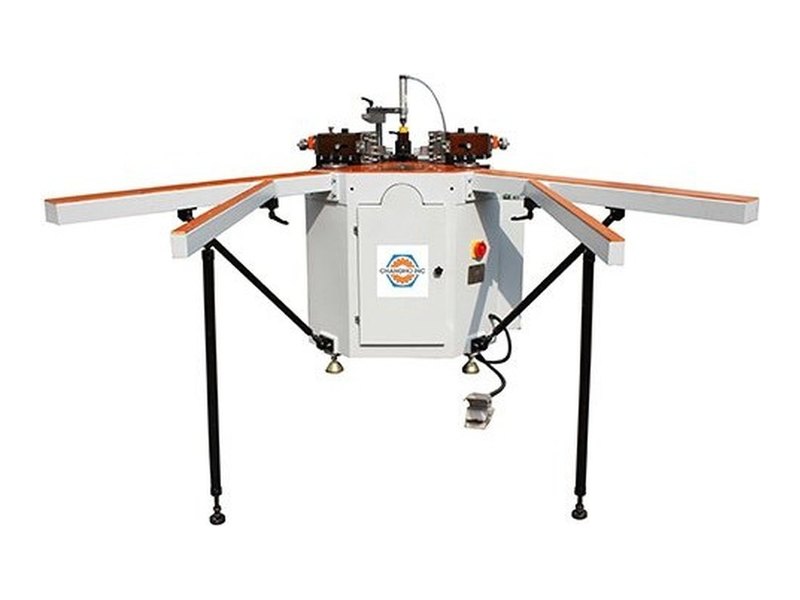

3	WTMJ-150	가공높이 150mm	380V 60Hz · 1500×1800×1350 · 900kg · 중국산

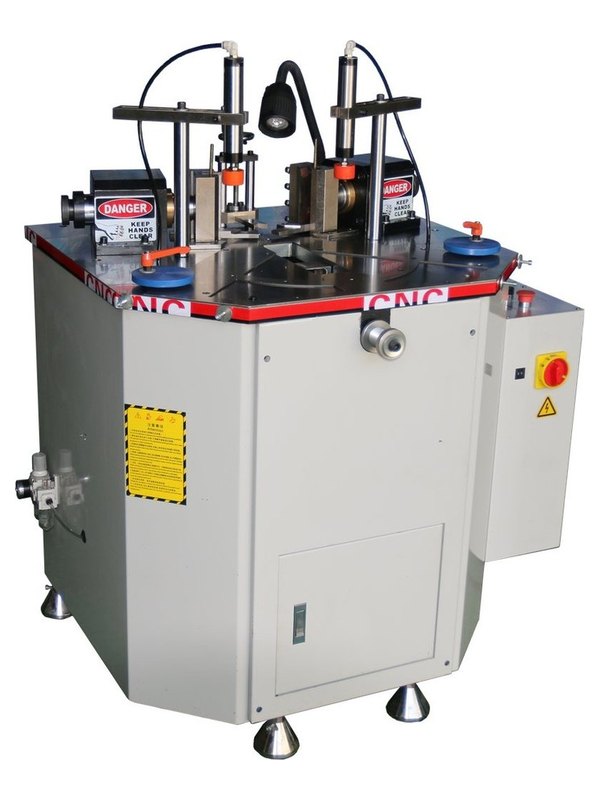

4	WTMJ-160	가공높이 160mm	380V 60Hz · 1100×1400×1400 (다이 포함 2000×1400×1500) · 400kg · 중국산

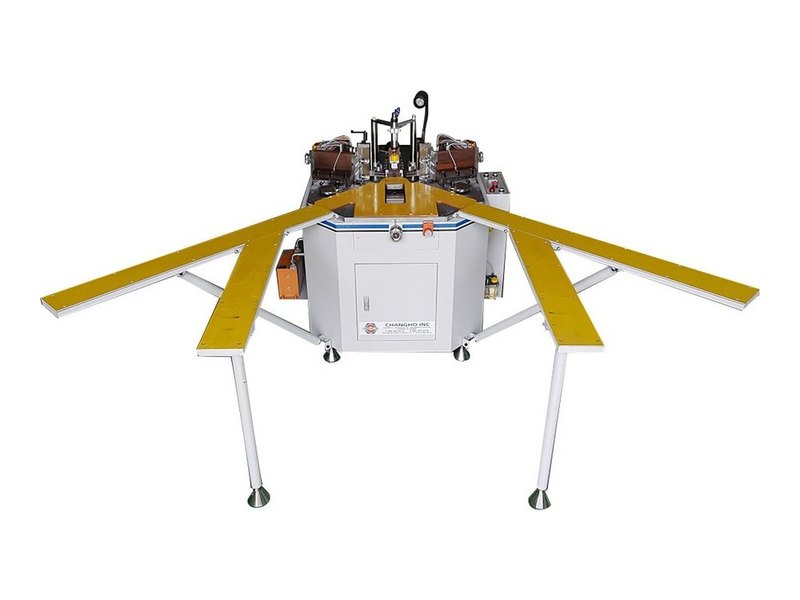

5	WTMC-180S	가공높이 180mm	380V 60Hz · 1500×1800×1350 · 500kg · 중국산
	제어반(PLC) 제어 (터키산)
6	APEX-IA	자재 두께 20~150mm · 유압 평균압력 120~150 bar	380V · 1040×2065×1300 · 453kg · 터키산
	유압 로타리형
7	WTM-R3P-140	가공높이 140mm · 좌우 펀치 공차 0.15mm 이하	380V 60Hz · 1100×1400×1400 (다이 포함 2000×1400×1500) · 600kg · 중국산
	무동력 휴대용
8	WTMM-CC-01	수동 기어 레버 압착 (전기·에어 불필요)	1000×500×600 · 40kg · 중국산

· 가공높이는 기계에 넣을 수 있는 프로파일의 세로 치수입니다. · 다이가 붙는 기종은 다이를 포함한 치수를 괄호로 함께 적었습니다. · 휴대용 WTMM-CC-01은 전원과 공압 없이 사용합니다.

Specifications

전 모델 공통 사양

모델별로 달라지는 값은 가공높이 · 소비전력 · 구동 방식 · 크기 · 중량입니다.

적용 소재	알루미늄 창호 프로파일 · 커튼월 프레임 · 코너 커넥터
압착 방식	펀칭 핀으로 코너 키를 눌러 고정하는 코너 크림핑
헤드 수	1헤드 — 한 사이클에 코너 1곳
가공높이	100 · 140 · 150 · 160 · 180mm(기종별) / APEX-IA는 자재 두께 20~150mm
전원	380V — 1.5kW 또는 2.2kW · 1,400 r/min(휴대용 WTMM-CC-01은 전원 불필요)
공압	0.5~0.8 MPa(표준형) / 6~8 bar(APEX-IA) / 불필요(WTMM-CC-01)
공기 소비	2 L/min(1.5kW급) · 10 L/min(2.2kW급) · 15 L/min(APEX-IA)
원산지	기종별 표기 — 터키산 · 중국산(위 비교표 참조)
사후 관리	입고 수리 — 펀칭 핀 · 유압 부품 · 전장 부품 보유
