미국 현지 알루미늄 창호 자재, 코너 펀칭 시운전

US ALUMINUM PROFILE · CORNER PUNCHING TEST · 1-HEAD CORNER CLAMP

미국 현지에서 쓰는 알루미늄 창호 자재 샘플이 도착해 코너 펀칭 시운전을 했습니다. 45도로 절단된 자재 두 개를 1헤드 코너 클램프기에 올려 코너를 펀칭했습니다. 작업 뒤에는 코너 이음매와 자재 안쪽 면의 펀칭 자국을 확인했습니다.

코너 펀칭 시운전미국 현지 자재이음매 확인

2종

자재 단면 종류

1헤드

한 번에 코너 1곳

45도

자재 절단 각도

Material

도착한 자재 샘플의 단면을 확인했습니다

자재는 비닐 완충재로 감싼 상태로 도착했습니다. 속이 여러 칸으로 나뉜 프레임 자재와, 안쪽 면에 홈이 길게 난 ㄱ자 코너 키가 함께 들어 있었습니다.

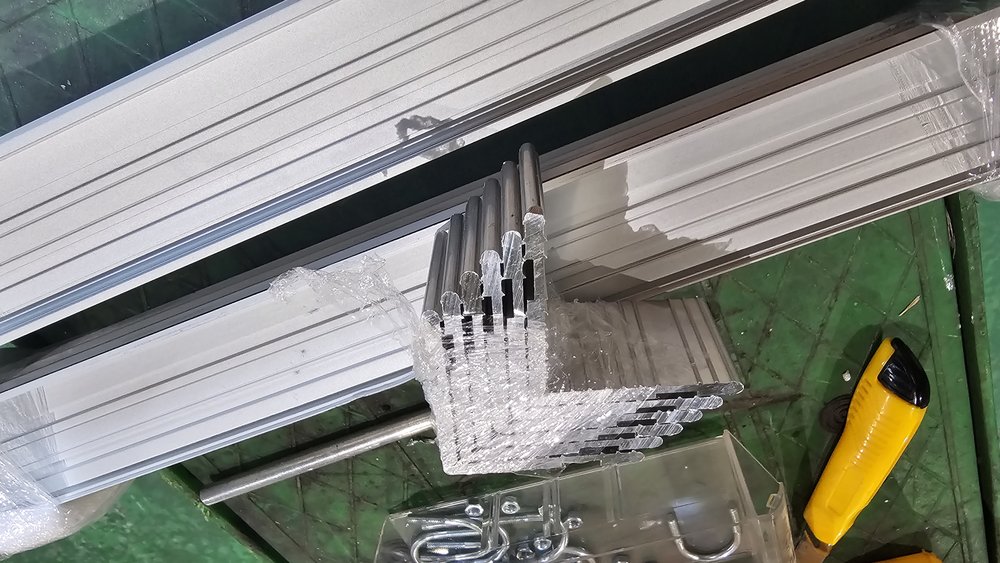

완충재로 감싸 도착한 자재

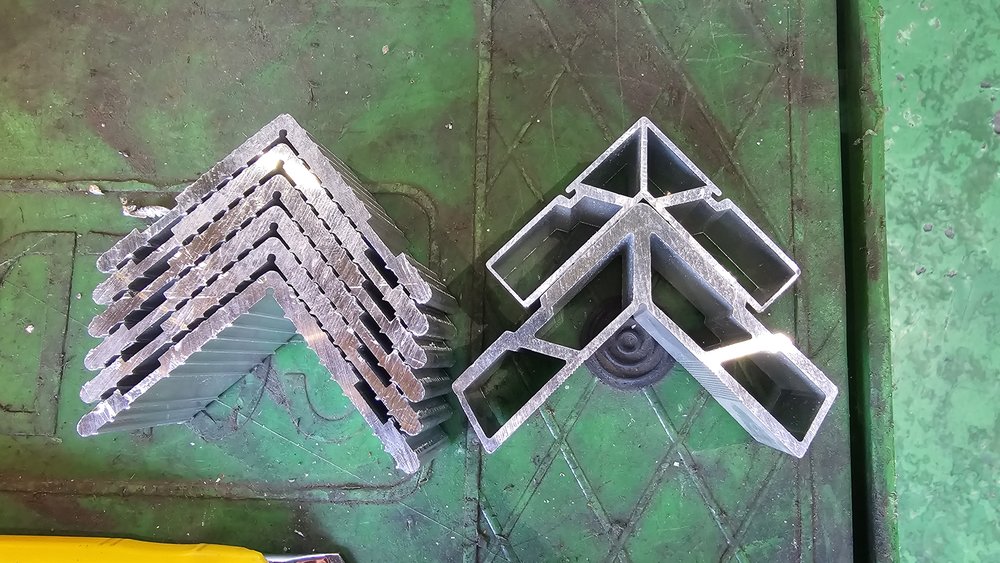

프레임 자재와 코너 키의 단면

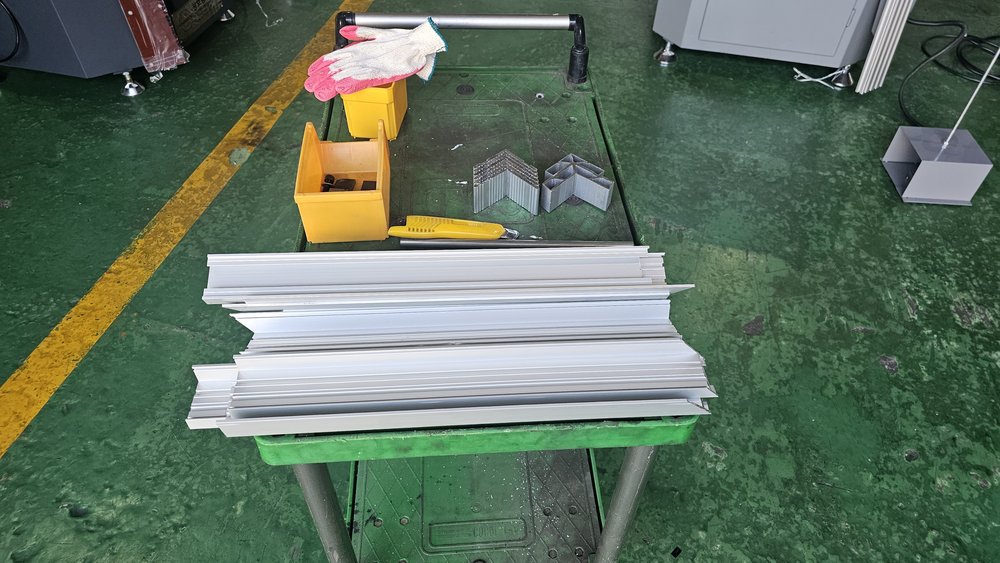

작업대에 올린 자재

Punching

1헤드 코너 클램프기로 코너를 펀칭했습니다

45도로 절단된 자재 두 개를 좌우 받침대에 올려 직각으로 맞댔습니다. 가운데 압착부의 펀칭 핀이 코너 양쪽을 눌러 두 자재를 고정합니다.

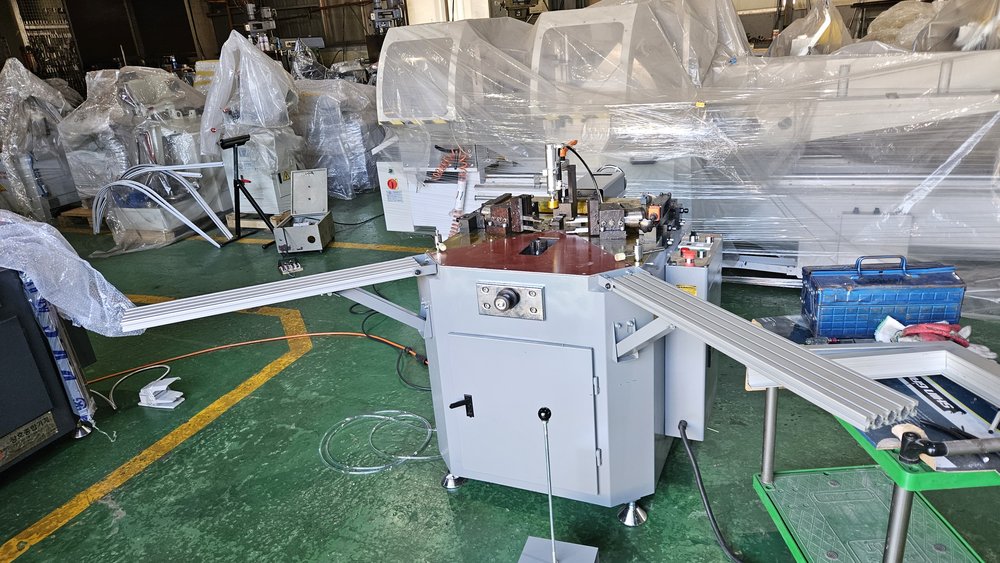

좌우 받침대가 달린 1헤드 코너 클램프기

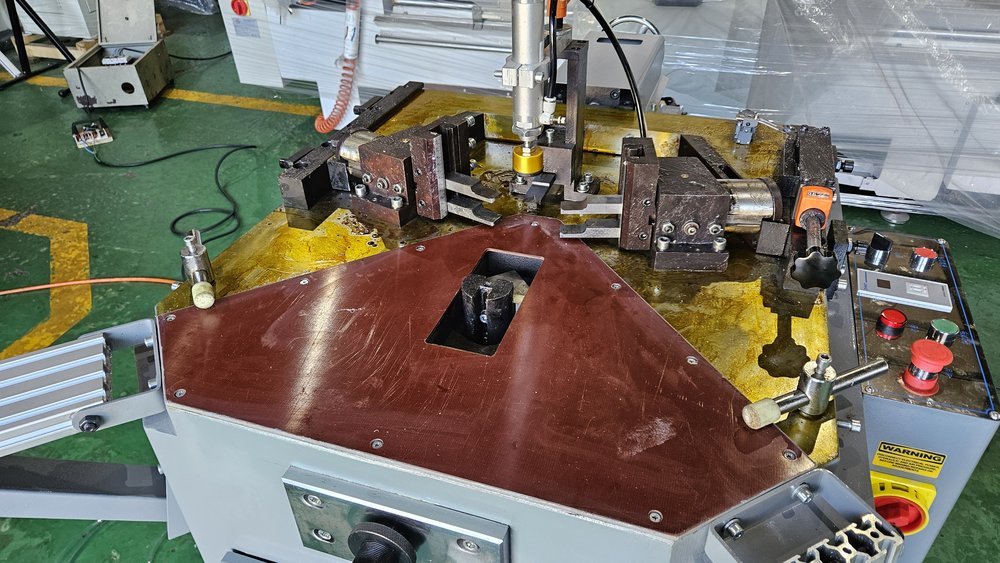

압착부와 조작 버튼

Check

코너 이음매와 펀칭 자국을 확인했습니다

펀칭한 코너의 앞면에서 45도 이음매가 맞는지 확인했습니다. 자재 안쪽 면에는 펀칭 핀이 누른 자국이 남습니다.

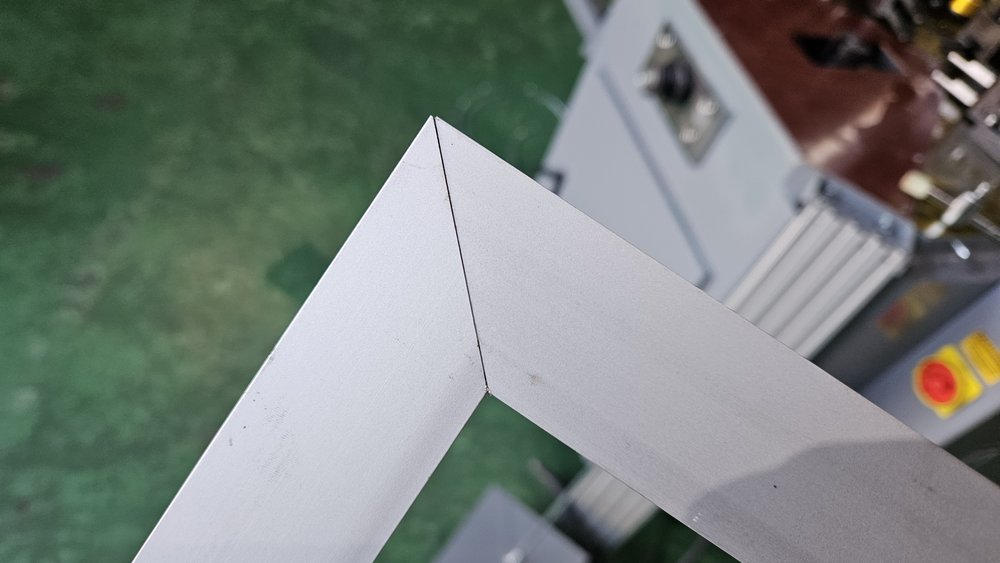

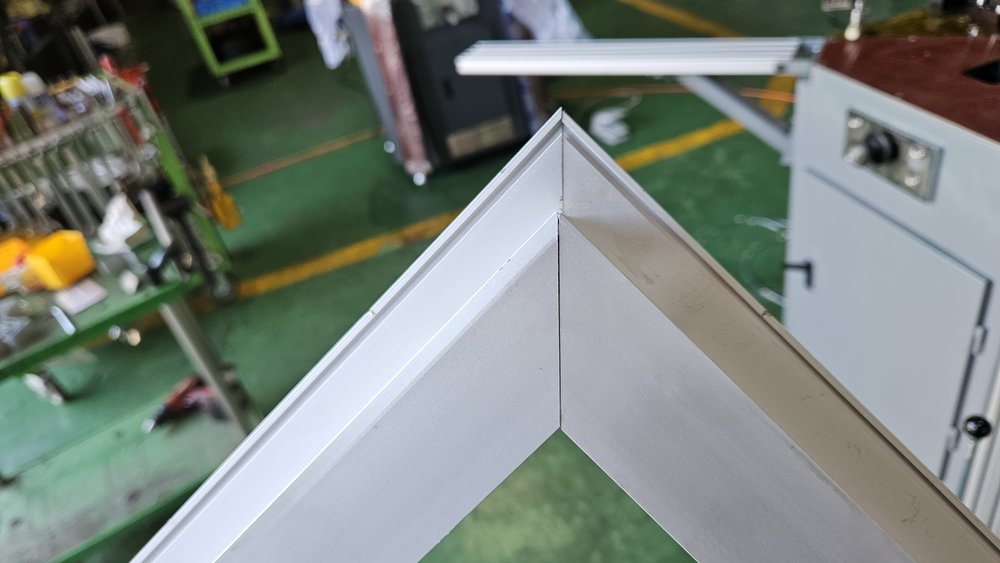

45도로 맞댄 코너 이음매

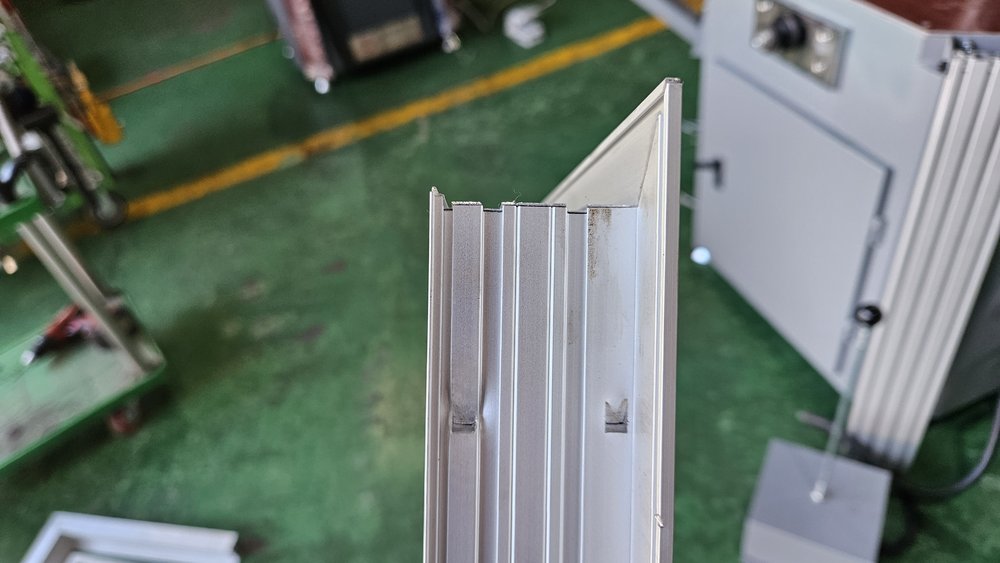

자재 안쪽 면의 펀칭 자국

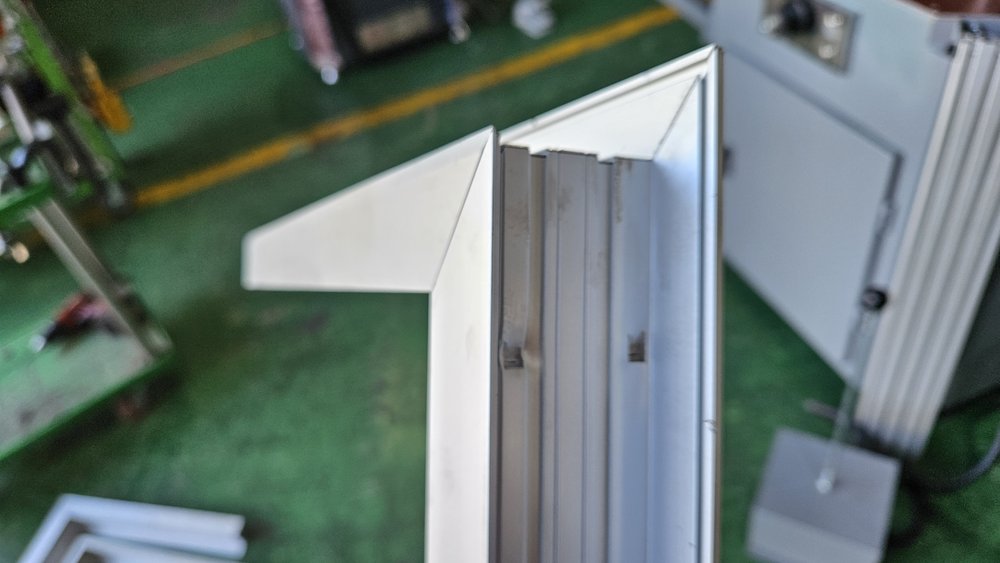

세워 놓은 펀칭 코너

Summary

이번 시운전 내용

코너클램프기알루미늄

Video

작업 영상

영상

알루미늄 프로파일 창호 미국 현지 사용 자재 입고 후 코너 펀칭 시운전
