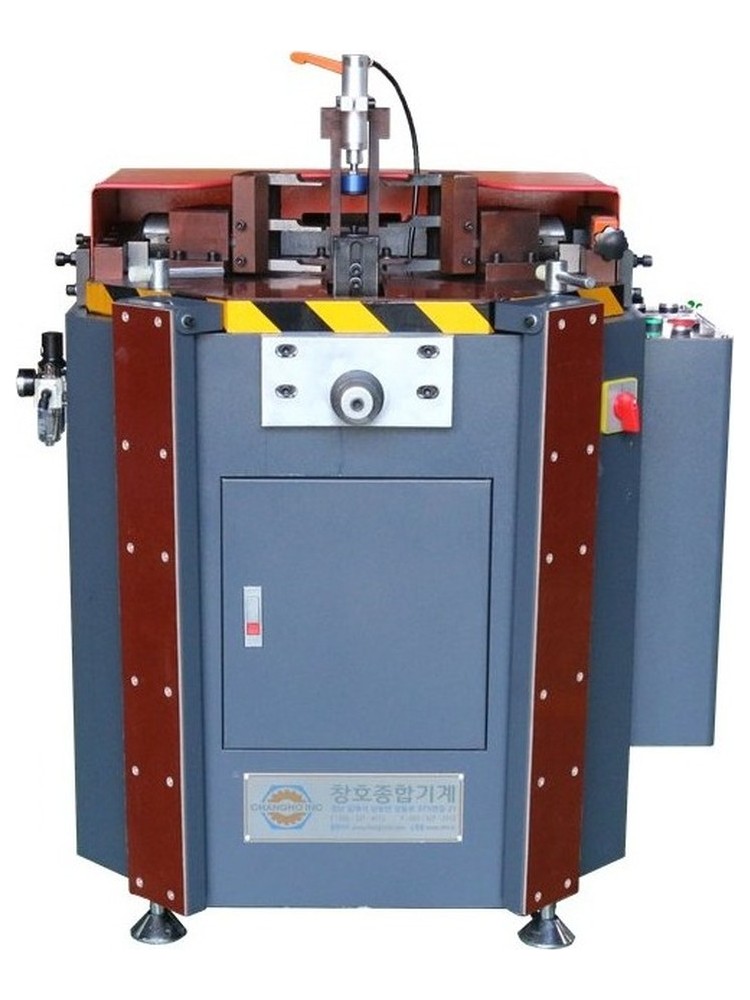

Single-Head Corner Crimping Machine

표준 창호 프로파일 구간,
가공높이 140mm

SINGLE-HEAD ALUMINIUM CORNER CRIMPING MACHINE WTMC-140S · 140 mm · 380V 1.5kW · 400kg

일반 창호 물량 대부분이 들어가는 140mm 구간에 사양을 맞춘 보급형입니다. 특수강날로 압착해 코너 접합면을 마감합니다. 380V 60Hz 1.5kW · 1,400 r/min · 공기소비 2 L/min · 400kg입니다. 기계 크기는 1,100 × 1,400 × 1,400mm이고, 다이를 포함하면 2,000 × 1,400 × 1,500mm입니다.

가공높이 140mm380V · 1.5kW · 1,400 r/min400kg

이 모델 견적 문의 스마트스토어 바로가기

140mm

가공높이

1.5kW

소비전력

1,400r/min

모터 회전수

400kg

기계 중량

이 계열 8기종 — 지금 보시는 기종에 테두리가 있습니다

Selling Points

WTMC-140S에 문의가 많은 세 가지

1헤드 코너 클램프기 기종군 8종 가운데 WTMC-140S만의 값입니다. 공급 방식과 사후 관리는 8종이 같습니다.

가공높이 140mm — 표준 창호 프로파일 구간입니다일반 창호에서 쓰는 프로파일 세로 치수가 대부분 이 구간에 들어갑니다. 더 높은 사양을 두고 쓰지 않으실 예정이면 이 구간에 맞춘 구성이 실용적입니다.

1.5kW · 공기소비 2 L/min — 운용 부하가 낮습니다전력과 공압 소비를 낮춘 구성입니다. 배전반 여유가 크지 않은 공장에서도 기존 설비로 운용하실 수 있습니다.

400kg — 바닥 보강 없이 놓습니다고급형 900kg 기종의 절반 이하입니다. 다이를 포함해 2,000 × 1,400mm 자리가 나오면 별도 기초 공사 없이 설치하실 수 있습니다.

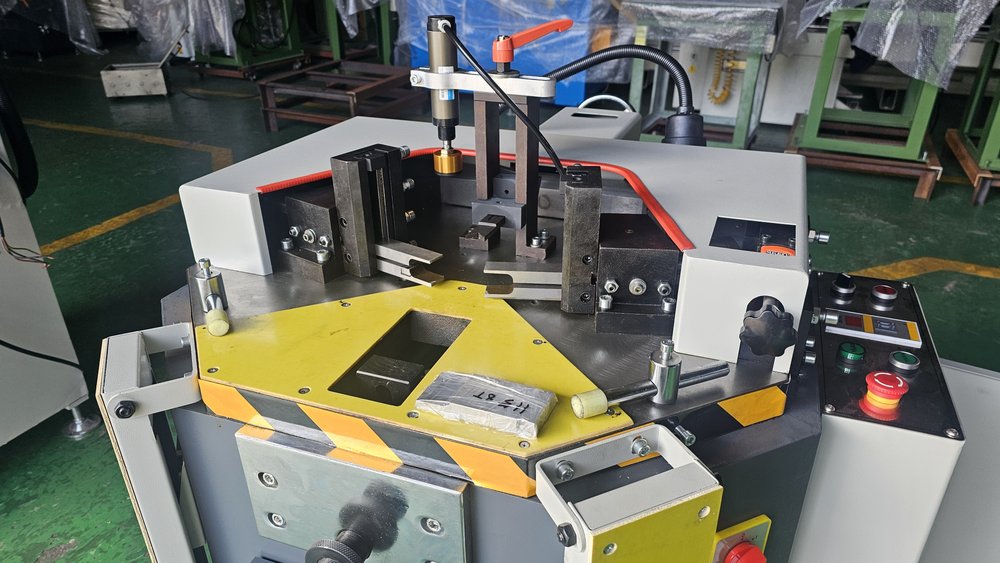

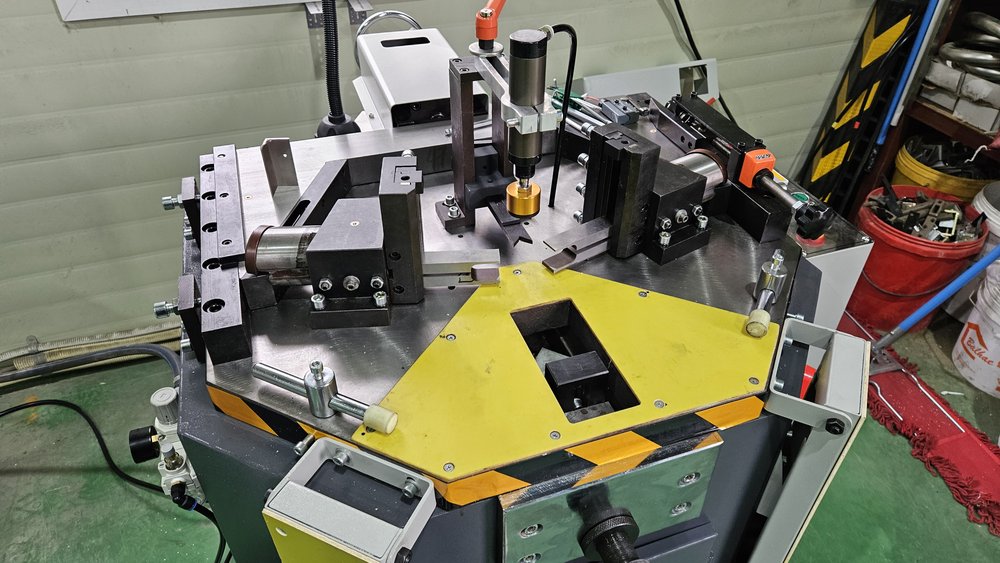

Crimping Head

특수강날 압착으로 코너 접합면을 마감합니다

특수강날로 코너를 눌러 접합면을 마감합니다. 가공높이 140mm, 소비전력 1.5kW, 모터 회전수 1,400 r/min, 공기압력 0.5~0.8 MPa, 공기소비 2 L/min입니다. 기계 크기는 1,100 × 1,400 × 1,400mm이고 다이를 포함하면 2,000 × 1,400 × 1,500mm, 중량은 400kg입니다. 쓰시는 프로파일 세로 치수가 140mm 안에 들어오는지 단면도로 먼저 확인해 드립니다.

Supply Journey

수입부터 A/S까지, 저희가 직접 합니다

코너 클램프기는 자른 프로파일을 창짝으로 맞추는 마지막 공정 장비입니다. 터키산 APEX 계열과 중국산 WTMJ · WTMC 계열은 컨테이너로 직접 들여오고, WTM-CNC-CC는 주문 치수를 받아 수입 대행으로 들여옵니다. 쓰시는 프로파일로 코너를 눌러 본 뒤 보내 드립니다.

대량 수입

터키산 APEX 계열과 중국산 WTMJ · WTMC 계열은 컨테이너 단위로 직수입합니다. WTM-CNC-CC와 코너 핀 주문 가공품은 주문 치수를 받아 따로 만들어 들여옵니다.

하역 · 검수

입고 즉시 유압 압력과 펀칭 핀 전진량, 좌우 헤드 평행을 확인합니다. 이 단계에서 걸러진 건은 전시장에 올라가지 않습니다.

전시 보관

김해 전시장에 1헤드 · 2헤드 · 4헤드를 나란히 세워 둡니다. 헤드 수에 따라 한 사이클에 코너가 몇 곳 눌리는지 실물로 보실 수 있습니다.

시연 · 테스트

쓰시는 프로파일을 가져오시면 그 자재로 코너를 눌러 보여 드립니다. 압착 깊이와 코너 마감 상태를 함께 보시고 핀 규격을 정하시면 됩니다.

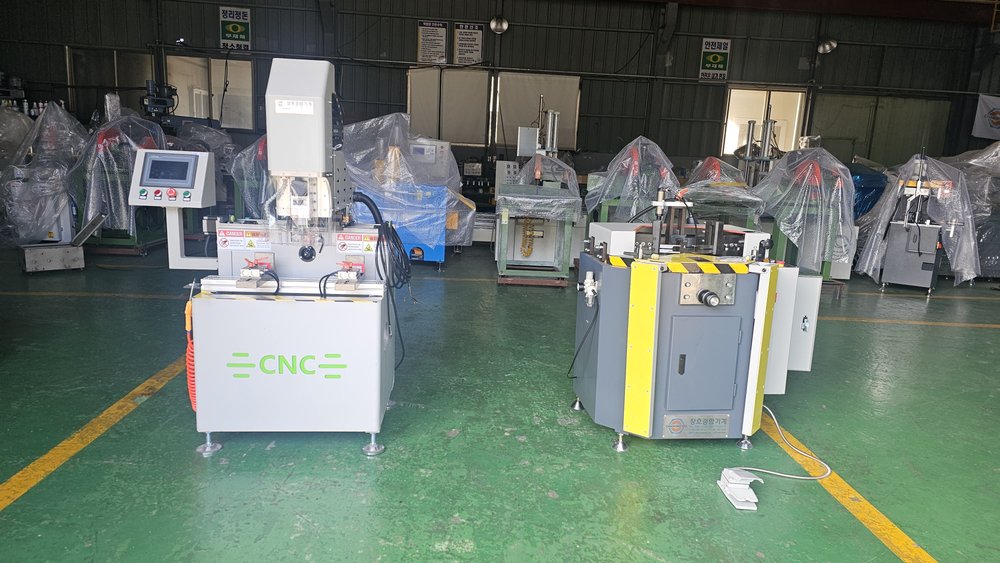

포장 · 출고

기계는 목재 팔레트에 고정하고, 펀칭 핀은 방청 포장해 따로 넣습니다. 재고 보유 품목은 당일 출고가 가능합니다.

입고 AS

펀칭 핀 · 유압 실린더 · 솔레노이드 밸브 · 전장 부품을 자체 보유합니다. 들어온 기계는 김해에서 직접 점검하고 수리하며, 부품은 제조사와 협업해 수급합니다.

그래서 받으신 뒤에 압착 조건을 처음부터 다시 맞추는 일이 없습니다.

Specifications

WTMC-140S 제원

위 표가 이 모델의 값이고, 아래 표는 1헤드 코너 클램프기 기종군 8종에 공통으로 적용됩니다.

모델명	WTMC-140S
원산지	중국산
사용전원	380V 60Hz
소비전력	1.5kW
모터 RPM	1400 r/min
공기압력	0.5~0.8MPa
가공·절단 능력	가공높이 140mm
기계크기(mm)	1100 × 1400 × 1400 (다이 포함 2000 × 1400 × 1500)
중량	400kg

아래 항목은 위 표의 8종 전 모델에 동일하게 적용됩니다. 모델별로 달라지는 값은 가공높이 · 소비전력 · 구동 방식 · 크기 · 중량입니다.

적용 소재	알루미늄 창호 프로파일 · 커튼월 프레임 · 코너 커넥터
압착 방식	펀칭 핀으로 코너 키를 눌러 고정하는 코너 크림핑
헤드 수	1헤드 — 한 사이클에 코너 1곳
가공높이	100 · 140 · 150 · 160 · 180mm(기종별) / APEX-IA는 자재 두께 20~150mm
전원	380V — 1.5kW 또는 2.2kW · 1,400 r/min(휴대용 WTMM-CC-01은 전원 불필요)
공압	0.5 ~ 0.8 MPa(표준형) / 6~8 bar(APEX-IA) / 불필요(WTMM-CC-01)
공기 소비	2 L/min(1.5kW급) · 10 L/min(2.2kW급)
원산지	기종별 표기 — 터키산 · 중국산(위 비교표 참조)
사후 관리	입고 수리 — 펀칭 핀 · 유압 부품 · 전장 부품 보유 · 수리가 어려우면 리퍼 서비스

알루미늄 프로파일커튼월 프레임코너 커넥터

Real Product

실물 · 대표 기종

가공높이별 표준형과 유압 로타리형, 휴대용의 실물입니다. 김해 전시장에서 나란히 놓고 비교해 보실 수 있습니다.

WTMJ-150 — 가공높이 150mm · 2.2kW · 900kg 프레임

WTMC-180S — 가공높이 180mm · 1헤드 최대 높이 · 500kg

WTMJ-160 — 가공높이 160mm · 펀칭 헤드 좌우 독립 미세조정

WTM-R3P-140 — 유압 로타리형 · 좌우 펀치 공차 0.15mm 이하

APEX-IA — 자재 두께 20~150mm · PLC 제어 · 터키산

WTMM-CC-01 — 무동력 수동 레버 · 40kg 휴대용

Line-up

1헤드 코너 클램프기 8종 가운데 이 자리입니다

지금 보고 계신 모델은 WTMC-140S입니다. 조건이 맞지 않으시면 아래에서 옆 모델을 눌러 보십시오. 다섯 기종군을 한 번에 보시려면 202 색인, 이 기종군 전체 비교표는 1헤드 코너 클램프기 에 있습니다. 앞 공정인 알루미늄 절단기는 101 계열에 있습니다.

APEX-IA

자재 두께 20~150mm / 유압 평균압력 120~150 bar

WTMC-140S

가공높이 140mm

WTMJ-120D

가공높이 100mm

WTM-R3P-140

가공높이 140mm / 좌우 펀치 공차 0.15mm 이하
