Single-Head Corner Crimping Machine

1헤드에서 가장 높은
가공높이 180mm

SINGLE-HEAD ALUMINIUM CORNER CRIMPING MACHINE WTMC-180S · 180 mm · 380V 2.2kW · 500kg

1헤드 기종 가운데 가공높이가 가장 높은 180mm입니다. 160mm급에서 받지 못하는 대형 단열 프로파일을 코너 압착으로 처리합니다. 380V 60Hz 2.2kW · 1,400 r/min · 특수강날 · 1,500 × 1,800 × 1,350mm · 500kg입니다.

가공높이 180mm380V · 2.2kW · 1,400 r/min500kg

이 모델 견적 문의 스마트스토어 바로가기

180mm

가공높이

2.2kW

소비전력

1,400r/min

모터 회전수

500kg

기계 중량

이 계열 8기종 — 지금 보시는 기종에 테두리가 있습니다

Selling Points

WTMC-180S에 문의가 많은 세 가지

1헤드 코너 클램프기 기종군 8종 가운데 WTMC-180S만의 값입니다. 공급 방식과 사후 관리는 8종이 같습니다.

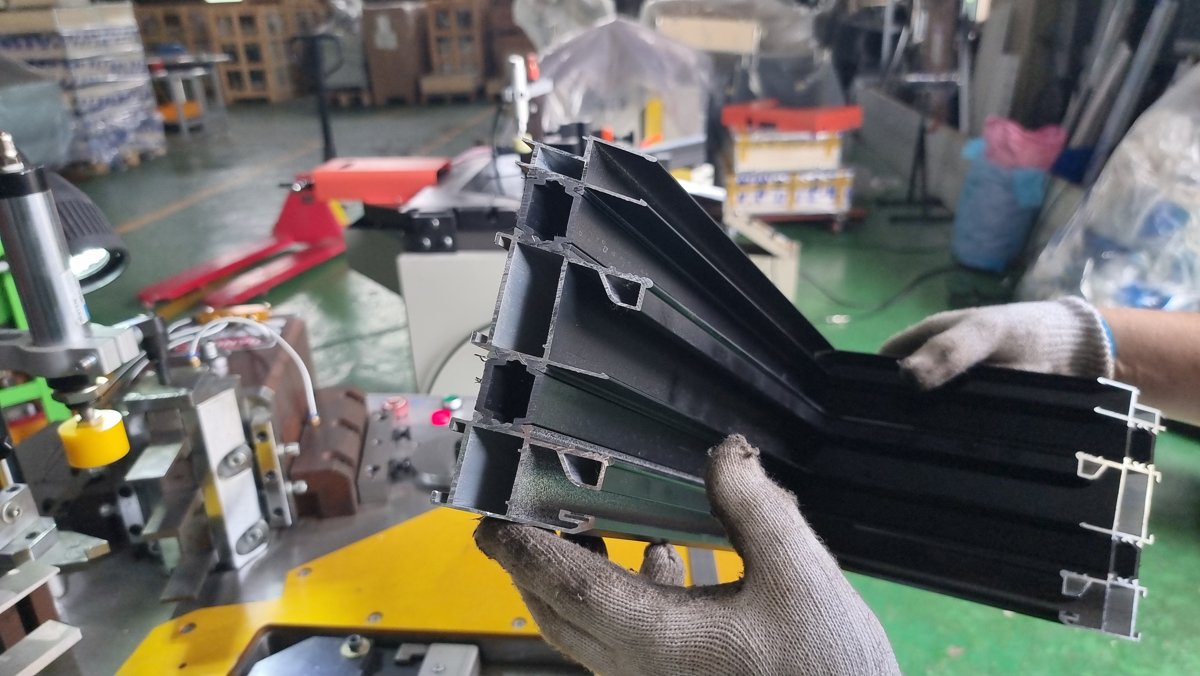

가공높이 180mm — 1헤드 기종 중 가장 높습니다160mm 기종에 들어가지 않는 대형 단열 프로파일을 받습니다. 커튼월이나 대형 창짝 물량이 섞여 들어오는 현장에서 이 구간이 필요해집니다.

2.2kW · 공기소비 10 L/min — 대형 프로파일 압착 출력입니다가공높이가 커질수록 필요한 압착력이 늘어납니다. 1.5kW급보다 여유 있는 출력과 공압으로 그 구간을 받습니다.

500kg — 같은 높이 구간에서 설치 부담이 낮습니다고급형 900kg 기종의 절반을 조금 넘는 중량으로 최대 가공높이를 확보한 구성입니다. 1,500 × 1,800mm 자리에 들어갑니다.

Crimping Head

특수강날로 180mm 프로파일까지 누릅니다

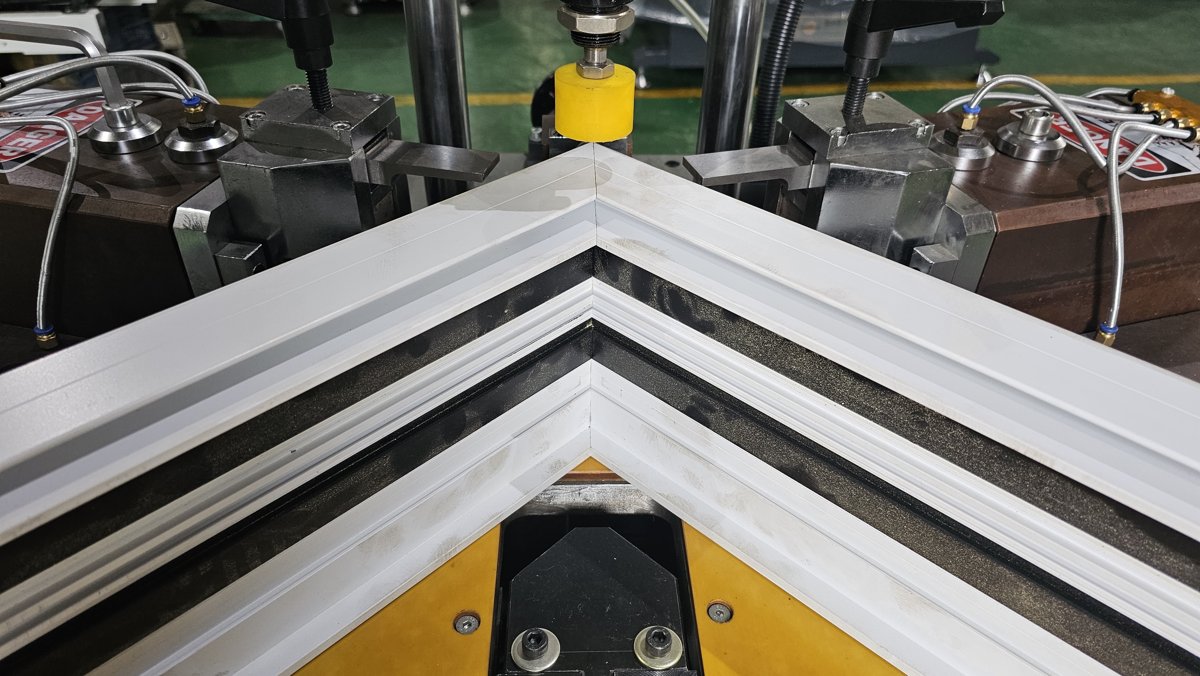

가공높이 180mm 구간을 특수강날로 압착합니다. 나사를 조여 맞추는 피스 조립과 달리 코너를 눌러 고정하므로 작업 순서가 줄어듭니다. 소비전력 2.2kW, 모터 회전수 1,400 r/min, 기계 크기 1,500 × 1,800 × 1,350mm, 중량 500kg입니다. 쓰시는 프로파일 세로 치수가 160mm를 넘으시면 단면도를 보내 주십시오. 저희가 그 자재로 코너를 눌러 보고 결과를 사진으로 보내 드립니다.

Supply Journey

수입부터 A/S까지, 저희가 직접 합니다

코너 클램프기는 자른 프로파일을 창짝으로 맞추는 마지막 공정 장비입니다. 터키산 APEX 계열과 중국산 WTMJ · WTMC 계열은 컨테이너로 직접 들여오고, WTM-CNC-CC는 주문 치수를 받아 수입 대행으로 들여옵니다. 쓰시는 프로파일로 코너를 눌러 본 뒤 보내 드립니다.

대량 수입

터키산 APEX 계열과 중국산 WTMJ · WTMC 계열은 컨테이너 단위로 직수입합니다. WTM-CNC-CC와 코너 핀 주문 가공품은 주문 치수를 받아 따로 만들어 들여옵니다.

하역 · 검수

입고 즉시 유압 압력과 펀칭 핀 전진량, 좌우 헤드 평행을 확인합니다. 이 단계에서 걸러진 건은 전시장에 올라가지 않습니다.

전시 보관

김해 전시장에 1헤드 · 2헤드 · 4헤드를 나란히 세워 둡니다. 헤드 수에 따라 한 사이클에 코너가 몇 곳 눌리는지 실물로 보실 수 있습니다.

시연 · 테스트

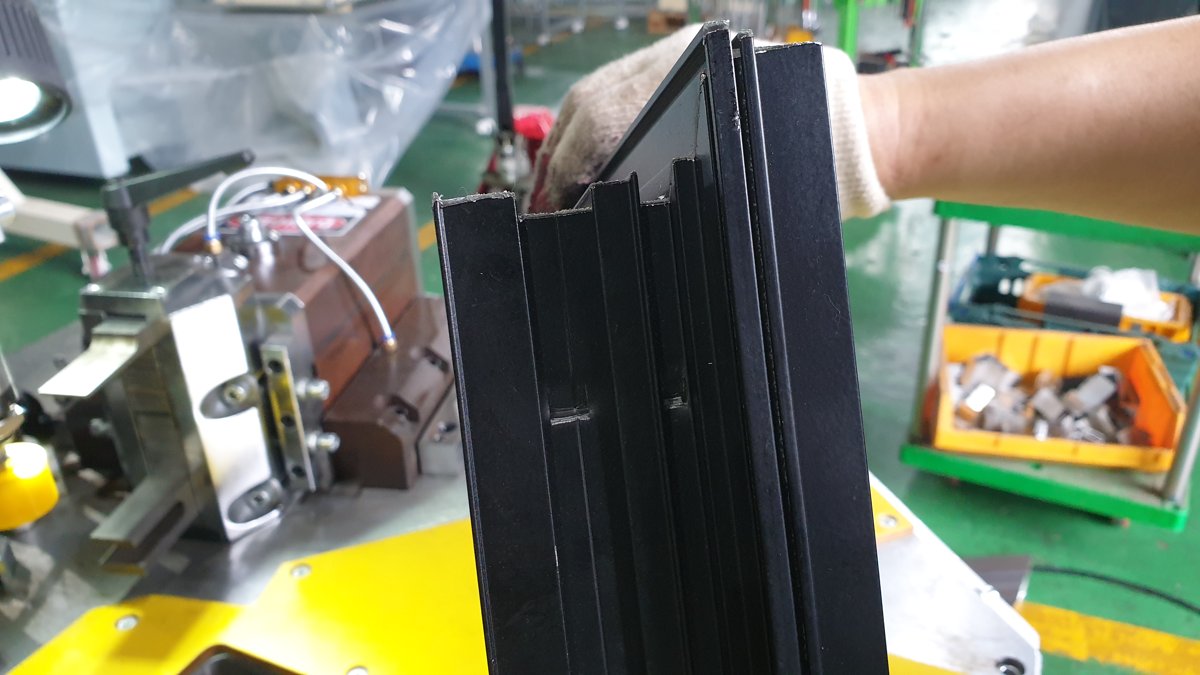

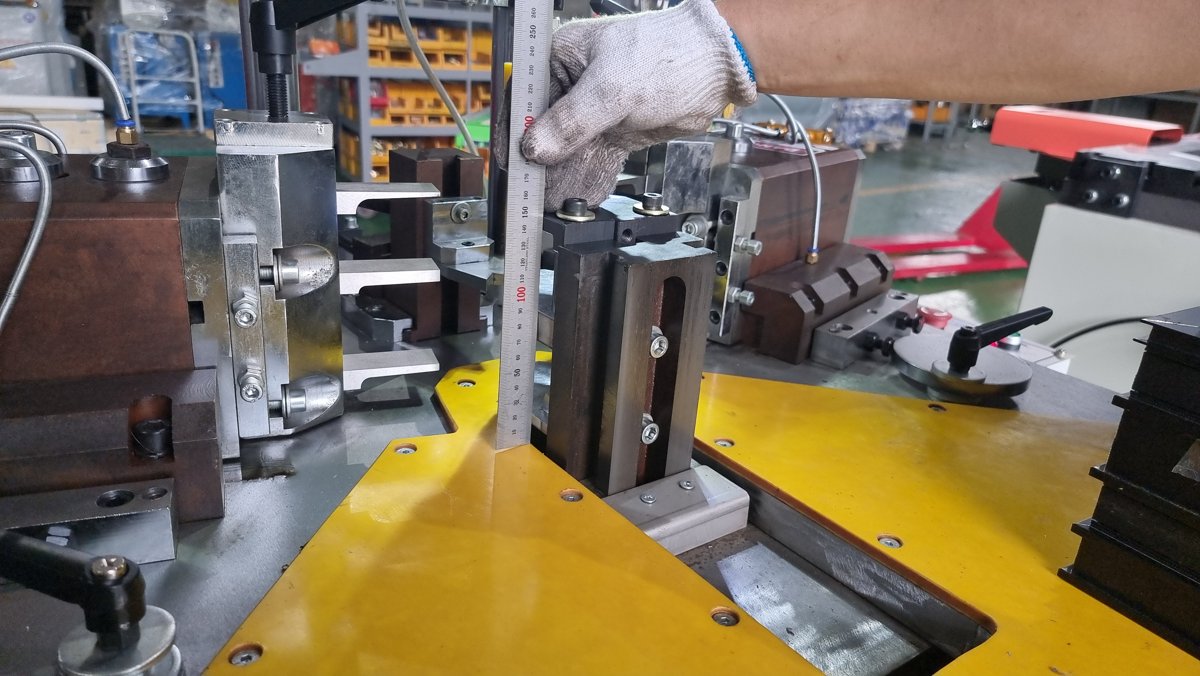

쓰시는 프로파일을 가져오시면 그 자재로 코너를 눌러 보여 드립니다. 압착 깊이와 코너 마감 상태를 함께 보시고 핀 규격을 정하시면 됩니다.

포장 · 출고

기계는 목재 팔레트에 고정하고, 펀칭 핀은 방청 포장해 따로 넣습니다. 재고 보유 품목은 당일 출고가 가능합니다.

입고 AS

펀칭 핀 · 유압 실린더 · 솔레노이드 밸브 · 전장 부품을 자체 보유합니다. 들어온 기계는 김해에서 직접 점검하고 수리하며, 부품은 제조사와 협업해 수급합니다.

그래서 받으신 뒤에 압착 조건을 처음부터 다시 맞추는 일이 없습니다.

Specifications

WTMC-180S 제원

위 표가 이 모델의 값이고, 아래 표는 1헤드 코너 클램프기 기종군 8종에 공통으로 적용됩니다.

모델명	WTMC-180S
원산지	중국산
사용전원	380V 60Hz
소비전력	2.2kW
모터 RPM	1400 r/min
압착 날	특수강날
가공·절단 능력	가공높이 180mm
기계크기(mm)	1500 × 1800 × 1350
중량	500kg

아래 항목은 위 표의 8종 전 모델에 동일하게 적용됩니다. 모델별로 달라지는 값은 가공높이 · 소비전력 · 구동 방식 · 크기 · 중량입니다.

적용 소재	알루미늄 창호 프로파일 · 커튼월 프레임 · 코너 커넥터
압착 방식	펀칭 핀으로 코너 키를 눌러 고정하는 코너 크림핑
헤드 수	1헤드 — 한 사이클에 코너 1곳
가공높이	100 · 140 · 150 · 160 · 180mm(기종별) / APEX-IA는 자재 두께 20~150mm
전원	380V — 1.5kW 또는 2.2kW · 1,400 r/min(휴대용 WTMM-CC-01은 전원 불필요)
공압	0.5 ~ 0.8 MPa(표준형) / 6~8 bar(APEX-IA) / 불필요(WTMM-CC-01)
공기 소비	2 L/min(1.5kW급) · 10 L/min(2.2kW급)
원산지	기종별 표기 — 터키산 · 중국산(위 비교표 참조)
사후 관리	입고 수리 — 펀칭 핀 · 유압 부품 · 전장 부품 보유 · 수리가 어려우면 리퍼 서비스

알루미늄 프로파일커튼월 프레임코너 커넥터

Real Product

실물 · 대표 기종

가공높이별 표준형과 유압 로타리형, 휴대용의 실물입니다. 김해 전시장에서 나란히 놓고 비교해 보실 수 있습니다.

WTMJ-150 — 가공높이 150mm · 2.2kW · 900kg 프레임

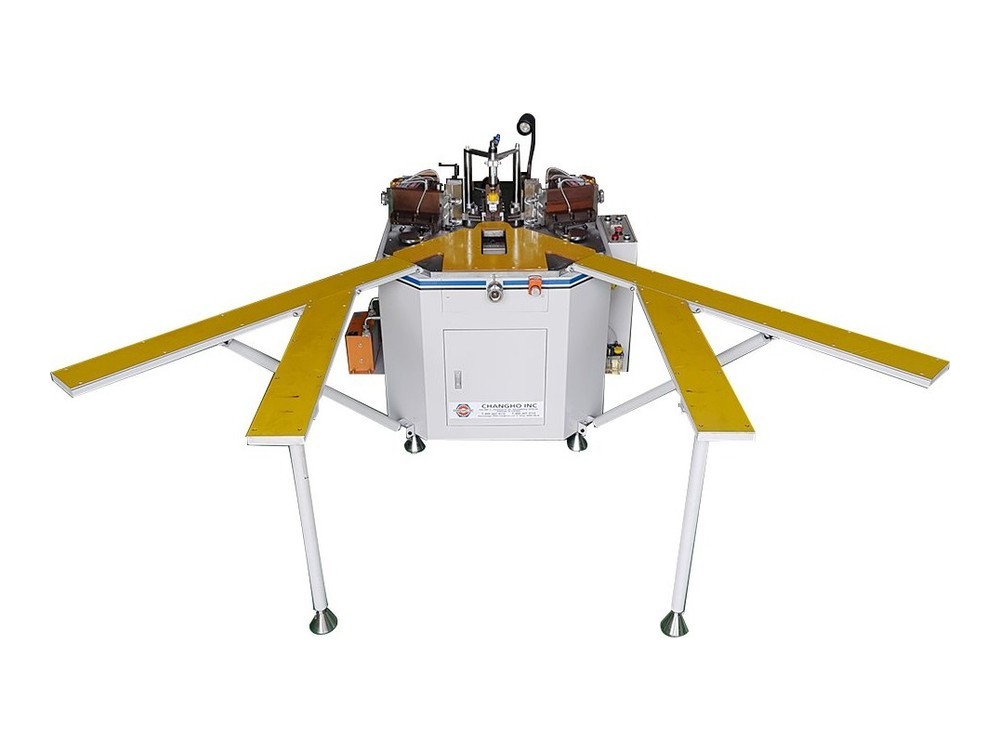

WTMC-180S — 가공높이 180mm · 1헤드 최대 높이 · 500kg

WTMJ-160 — 가공높이 160mm · 펀칭 헤드 좌우 독립 미세조정

WTM-R3P-140 — 유압 로타리형 · 좌우 펀치 공차 0.15mm 이하

APEX-IA — 자재 두께 20~150mm · PLC 제어 · 터키산

WTMM-CC-01 — 무동력 수동 레버 · 40kg 휴대용

Line-up

1헤드 코너 클램프기 8종 가운데 이 자리입니다

지금 보고 계신 모델은 WTMC-180S입니다. 조건이 맞지 않으시면 아래에서 옆 모델을 눌러 보십시오. 다섯 기종군을 한 번에 보시려면 202 색인, 이 기종군 전체 비교표는 1헤드 코너 클램프기 에 있습니다. 앞 공정인 알루미늄 절단기는 101 계열에 있습니다.

APEX-IA

자재 두께 20~150mm / 유압 평균압력 120~150 bar

가공높이 140mm / 좌우 펀치 공차 0.15mm 이하
