Single-Head Corner Crimping Machine

가공높이 150mm를
900kg 프레임으로 누릅니다

SINGLE-HEAD ALUMINIUM CORNER CRIMPING MACHINE WTMJ-150 · 150 mm · 380V 2.2kW · 900kg

가공높이 150mm까지 받는 고급형 1헤드기입니다. 900kg 프레임이 압착 반력을 자중으로 받아 반복 압착에서도 코너 각도를 유지합니다. 380V 60Hz 2.2kW · 1,400 r/min · 공기압력 0.5~0.8 MPa · 1,500 × 1,800 × 1,350mm입니다.

가공높이 150mm380V · 2.2kW · 1,400 r/min900kg

이 모델 견적 문의 스마트스토어 바로가기

150mm

가공높이

2.2kW

소비전력

1,400r/min

모터 회전수

900kg

기계 중량

이 계열 8기종 — 지금 보시는 기종에 테두리가 있습니다

Selling Points

WTMJ-150에 문의가 많은 세 가지

1헤드 코너 클램프기 기종군 8종 가운데 WTMJ-150만의 값입니다. 공급 방식과 사후 관리는 8종이 같습니다.

가공높이 150mm — 두꺼워진 단열 프로파일을 받습니다단열 성능을 올리면서 프로파일 세로 치수가 커졌습니다. 150mm까지 받으므로 최근 나오는 두꺼운 창호 프로파일도 기계를 바꾸지 않고 압착하실 수 있습니다.

900kg 프레임이 압착 반력을 받습니다보급형 400kg 기종의 두 배가 넘는 자중입니다. 압착할 때 생기는 반력을 기계 무게가 받아 주므로 같은 작업을 반복해도 코너 각도가 유지됩니다.

2.2kW · 1,400 r/min — 연속 작업용 출력입니다1.5kW급보다 여유 있는 출력이라 두꺼운 프로파일을 이어서 누르실 때 회전수가 유지됩니다. 하루 종일 가동하는 라인에 맞춘 구성입니다.

Crimping Head

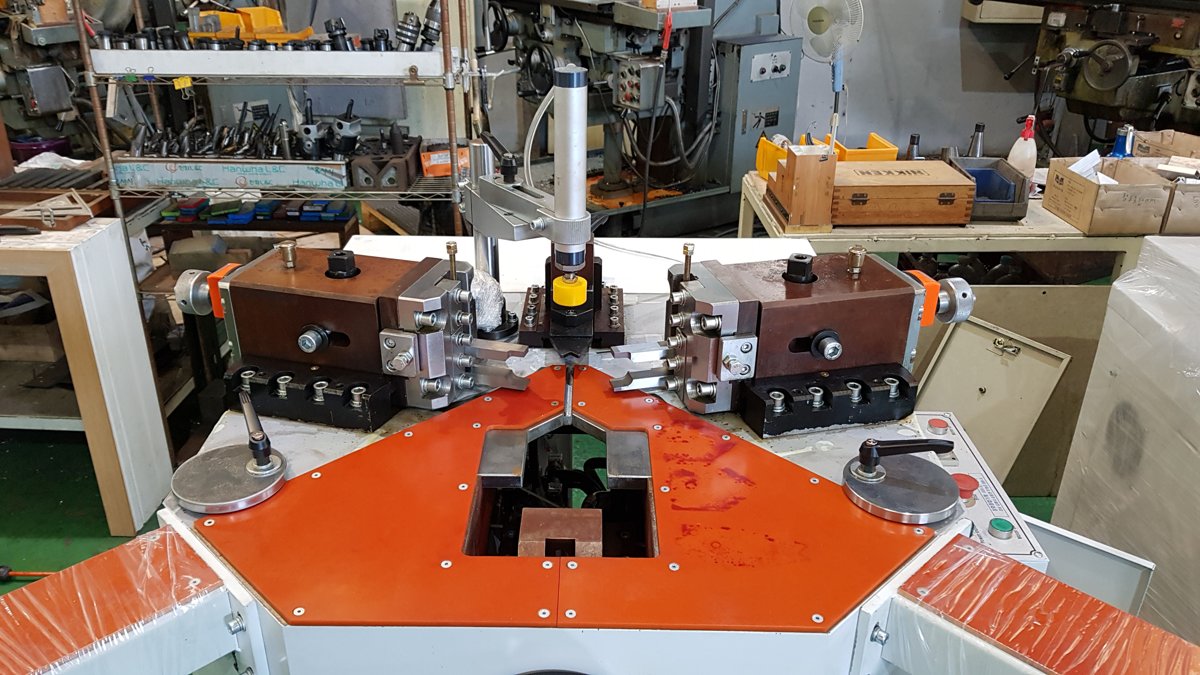

900kg 자중과 특수강날이 코너 마감을 잡습니다

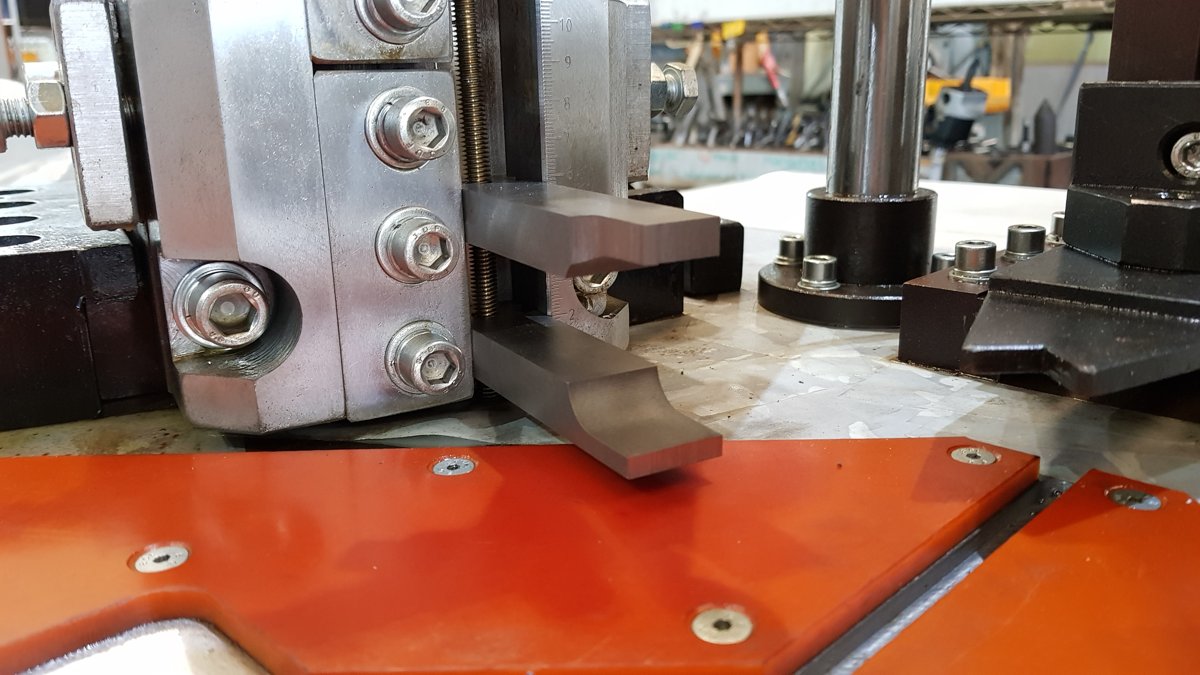

특수강날로 압착해 코너 접합면의 눌림 자국을 줄입니다. 900kg 프레임이 압착 반력을 자중으로 받아 반복 작업에서 기계가 기울어지는 것을 막습니다. 소비전력 2.2kW, 모터 회전수 1,400 r/min, 공기압력 0.5~0.8 MPa, 크기 1,500 × 1,800 × 1,350mm입니다. 출고 전에 쓰시는 프로파일로 코너를 눌러 보고 압착 깊이를 함께 보신 뒤 보내 드립니다.

Supply Journey

수입부터 A/S까지, 저희가 직접 합니다

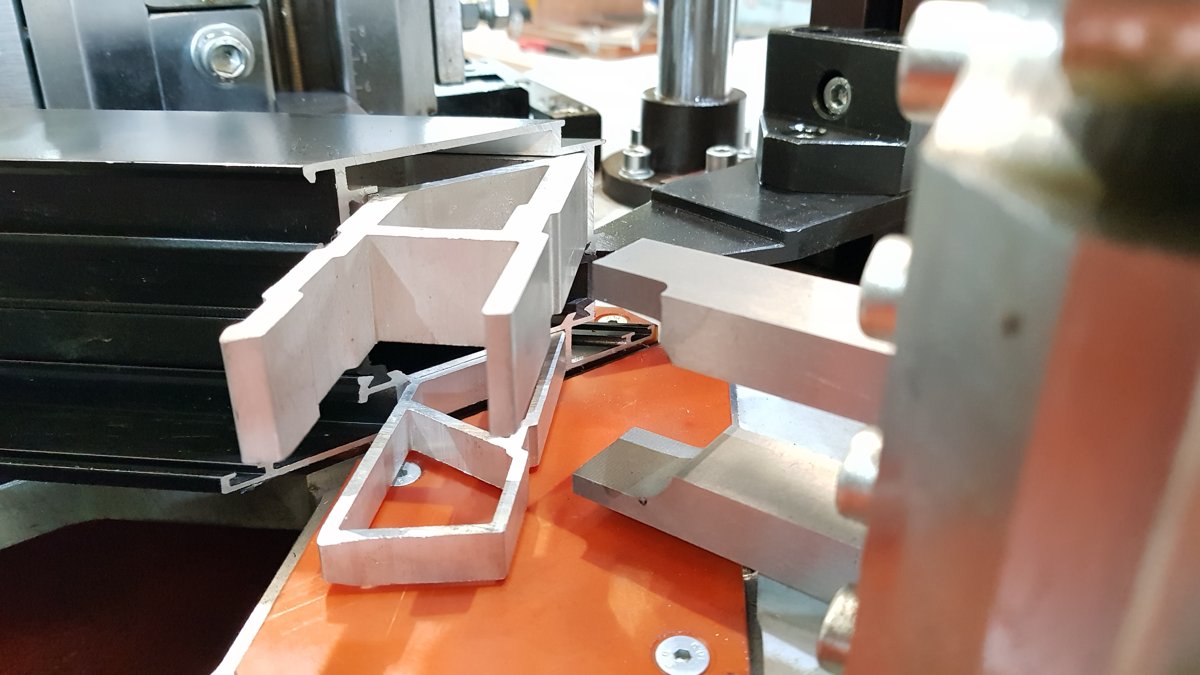

코너 클램프기는 자른 프로파일을 창짝으로 맞추는 마지막 공정 장비입니다. 터키산 APEX 계열과 중국산 WTMJ · WTMC 계열은 컨테이너로 직접 들여오고, WTM-CNC-CC는 주문 치수를 받아 수입 대행으로 들여옵니다. 쓰시는 프로파일로 코너를 눌러 본 뒤 보내 드립니다.

대량 수입

터키산 APEX 계열과 중국산 WTMJ · WTMC 계열은 컨테이너 단위로 직수입합니다. WTM-CNC-CC와 코너 핀 주문 가공품은 주문 치수를 받아 따로 만들어 들여옵니다.

하역 · 검수

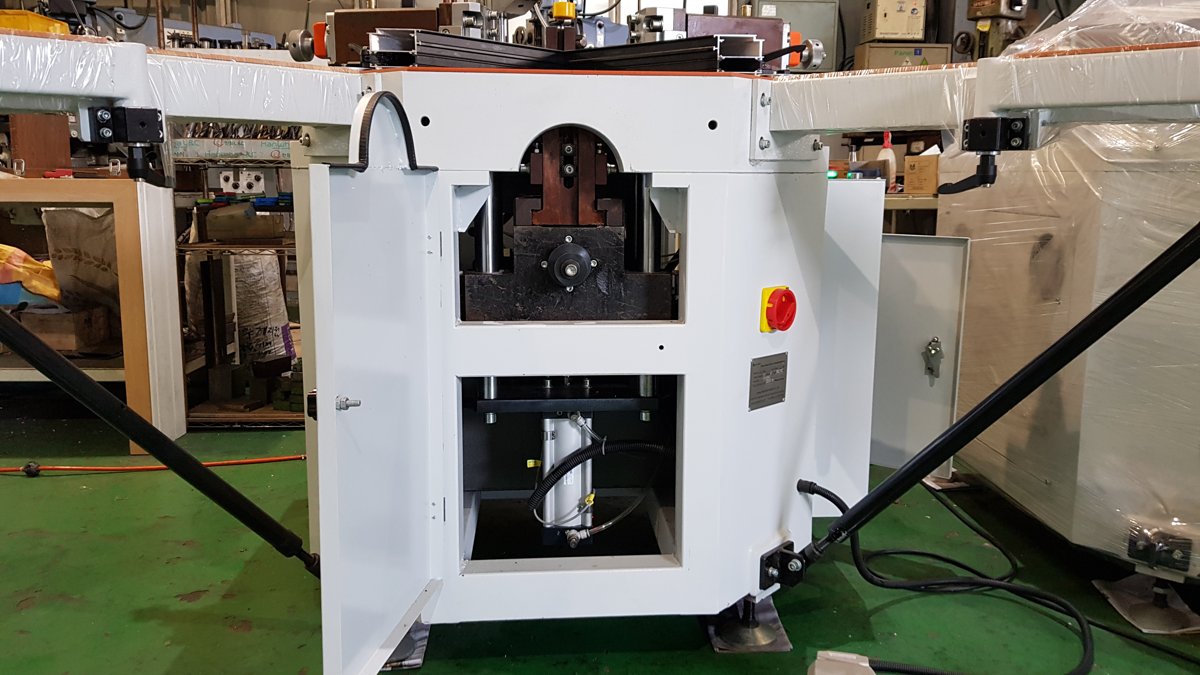

입고 즉시 유압 압력과 펀칭 핀 전진량, 좌우 헤드 평행을 확인합니다. 이 단계에서 걸러진 건은 전시장에 올라가지 않습니다.

전시 보관

김해 전시장에 1헤드 · 2헤드 · 4헤드를 나란히 세워 둡니다. 헤드 수에 따라 한 사이클에 코너가 몇 곳 눌리는지 실물로 보실 수 있습니다.

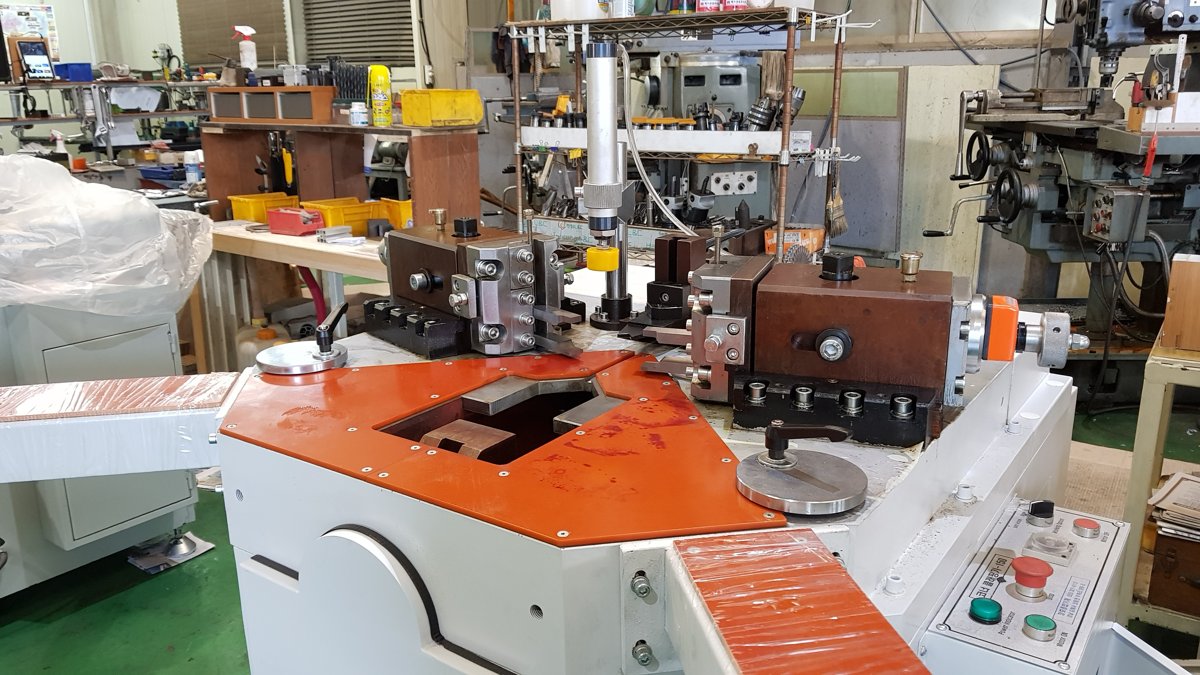

시연 · 테스트

쓰시는 프로파일을 가져오시면 그 자재로 코너를 눌러 보여 드립니다. 압착 깊이와 코너 마감 상태를 함께 보시고 핀 규격을 정하시면 됩니다.

포장 · 출고

기계는 목재 팔레트에 고정하고, 펀칭 핀은 방청 포장해 따로 넣습니다. 재고 보유 품목은 당일 출고가 가능합니다.

입고 AS

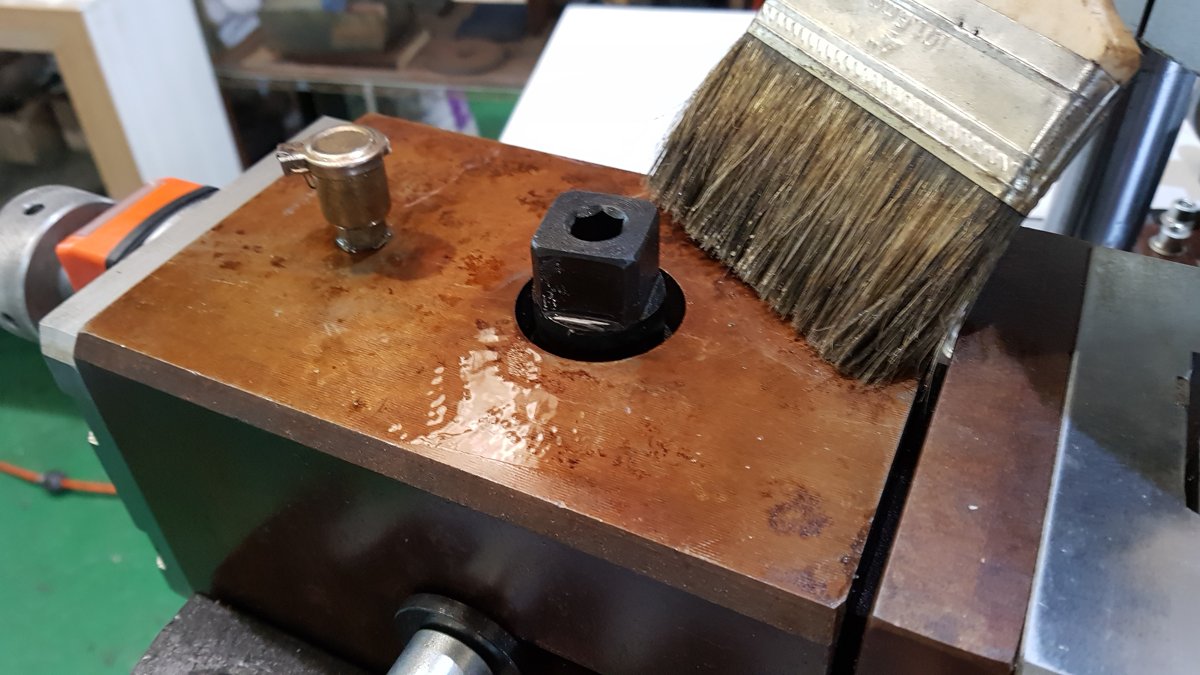

펀칭 핀 · 유압 실린더 · 솔레노이드 밸브 · 전장 부품을 자체 보유합니다. 들어온 기계는 김해에서 직접 점검하고 수리하며, 부품은 제조사와 협업해 수급합니다.

그래서 받으신 뒤에 압착 조건을 처음부터 다시 맞추는 일이 없습니다.

Specifications

WTMJ-150 제원

위 표가 이 모델의 값이고, 아래 표는 1헤드 코너 클램프기 기종군 8종에 공통으로 적용됩니다.

모델명	WTMJ-150
원산지	중국산
사용전원	380V 60Hz
소비전력	2.2kW
모터 RPM	1400 r/min
공기압력	0.5~0.8MPa
가공·절단 능력	가공높이 150mm
기계크기(mm)	1500 × 1800 × 1350
중량	900kg

아래 항목은 위 표의 8종 전 모델에 동일하게 적용됩니다. 모델별로 달라지는 값은 가공높이 · 소비전력 · 구동 방식 · 크기 · 중량입니다.

적용 소재	알루미늄 창호 프로파일 · 커튼월 프레임 · 코너 커넥터
압착 방식	펀칭 핀으로 코너 키를 눌러 고정하는 코너 크림핑
헤드 수	1헤드 — 한 사이클에 코너 1곳
가공높이	100 · 140 · 150 · 160 · 180mm(기종별) / APEX-IA는 자재 두께 20~150mm
전원	380V — 1.5kW 또는 2.2kW · 1,400 r/min(휴대용 WTMM-CC-01은 전원 불필요)
공압	0.5 ~ 0.8 MPa(표준형) / 6~8 bar(APEX-IA) / 불필요(WTMM-CC-01)
공기 소비	2 L/min(1.5kW급) · 10 L/min(2.2kW급)
원산지	기종별 표기 — 터키산 · 중국산(위 비교표 참조)
사후 관리	입고 수리 — 펀칭 핀 · 유압 부품 · 전장 부품 보유 · 수리가 어려우면 리퍼 서비스

알루미늄 프로파일커튼월 프레임코너 커넥터

Real Product

실물 · 대표 기종

가공높이별 표준형과 유압 로타리형, 휴대용의 실물입니다. 김해 전시장에서 나란히 놓고 비교해 보실 수 있습니다.

WTMJ-150 — 가공높이 150mm · 2.2kW · 900kg 프레임

WTMC-180S — 가공높이 180mm · 1헤드 최대 높이 · 500kg

WTMJ-160 — 가공높이 160mm · 펀칭 헤드 좌우 독립 미세조정

WTM-R3P-140 — 유압 로타리형 · 좌우 펀치 공차 0.15mm 이하

APEX-IA — 자재 두께 20~150mm · PLC 제어 · 터키산

WTMM-CC-01 — 무동력 수동 레버 · 40kg 휴대용

Line-up

1헤드 코너 클램프기 8종 가운데 이 자리입니다

지금 보고 계신 모델은 WTMJ-150입니다. 조건이 맞지 않으시면 아래에서 옆 모델을 눌러 보십시오. 다섯 기종군을 한 번에 보시려면 202 색인, 이 기종군 전체 비교표는 1헤드 코너 클램프기 에 있습니다. 앞 공정인 알루미늄 절단기는 101 계열에 있습니다.

APEX-IA

자재 두께 20~150mm / 유압 평균압력 120~150 bar

WTMJ-150

가공높이 150mm

가공높이 140mm / 좌우 펀치 공차 0.15mm 이하
