Single-Head Corner Crimping Machine

전기와 공압 없이,
레버로 누르는 휴대형

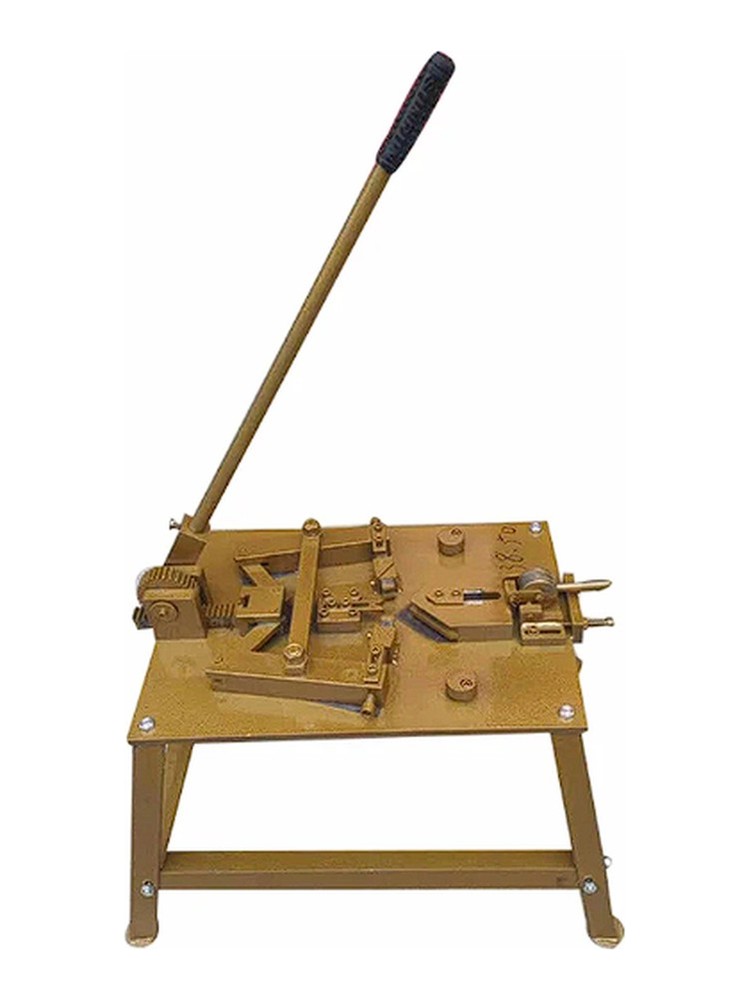

PORTABLE MANUAL CORNER CRIMPING MACHINE WTMM-CC-01 · SINGLE HEAD · 40kg

전원과 공압 없이 기어 레버로 코너를 압착합니다. 스탠드 다리가 한 몸으로 붙어 있어 현장으로 가져가 그 자리에서 쓰실 수 있습니다. 1,000 × 500 × 600mm · 40kg · 1헤드입니다.

무동력 수동 레버1헤드40kg

이 모델 견적 문의 스마트스토어 바로가기

40kg

기계 중량

1헤드

작업 헤드

1,000mm

기계 길이

600mm

기계 높이

이 계열 8기종 — 지금 보시는 기종에 테두리가 있습니다

Selling Points

WTMM-CC-01에 문의가 많은 세 가지

1헤드 코너 클램프기 기종군 8종 가운데 WTMM-CC-01만의 값입니다. 공급 방식과 사후 관리는 8종이 같습니다.

전원과 공압이 없는 자리에서 씁니다기어 배율 구조의 수동 레버로 압착력을 냅니다. 전기선과 컴프레셔를 연결하지 않아도 되므로 야외 시공 현장이나 전원이 들어오지 않는 작업장에서 쓰실 수 있습니다.

스탠드 다리가 일체라 그대로 옮깁니다다리까지 한 몸으로 붙어 있어 따로 조립하지 않고 옮겨 세우실 수 있습니다. 40kg · 1,000 × 500 × 600mm라 좁은 자리나 출장 수리 작업에도 가져가실 수 있습니다.

코너 키를 90도로 물려 고정합니다코너 키를 정확한 자리에 펀칭해 유격과 단차 없이 결합합니다. 알루미늄 프레임 코너를 현장에서 마무리하셔야 할 때 쓰는 구성입니다.

Crimping Head

기어 배율 수동 레버가 압착력을 만듭니다

기어 배율 구조의 수동 레버로 압착합니다. 전기와 에어를 쓰지 않으므로 전원 설비가 없는 자리에서도 작동합니다. 스탠드 다리 일체형 모듈 구조이고 크기는 1,000 × 500 × 600mm, 중량은 40kg입니다. 알루미늄 창호 프로파일의 코너 키를 90도로 물려 유격과 단차 없이 결합합니다. 공장 라인용 기종이 아니라 현장 마무리와 출장 작업에 맞춘 구성이므로, 하루 물량이 많으시면 전동 1헤드 기종과 함께 보시는 편이 좋습니다.

Supply Journey

수입부터 A/S까지, 저희가 직접 합니다

코너 클램프기는 자른 프로파일을 창짝으로 맞추는 마지막 공정 장비입니다. 터키산 APEX 계열과 중국산 WTMJ · WTMC 계열은 컨테이너로 직접 들여오고, WTM-CNC-CC는 주문 치수를 받아 수입 대행으로 들여옵니다. 쓰시는 프로파일로 코너를 눌러 본 뒤 보내 드립니다.

대량 수입

터키산 APEX 계열과 중국산 WTMJ · WTMC 계열은 컨테이너 단위로 직수입합니다. WTM-CNC-CC와 코너 핀 주문 가공품은 주문 치수를 받아 따로 만들어 들여옵니다.

하역 · 검수

입고 즉시 유압 압력과 펀칭 핀 전진량, 좌우 헤드 평행을 확인합니다. 이 단계에서 걸러진 건은 전시장에 올라가지 않습니다.

전시 보관

김해 전시장에 1헤드 · 2헤드 · 4헤드를 나란히 세워 둡니다. 헤드 수에 따라 한 사이클에 코너가 몇 곳 눌리는지 실물로 보실 수 있습니다.

시연 · 테스트

쓰시는 프로파일을 가져오시면 그 자재로 코너를 눌러 보여 드립니다. 압착 깊이와 코너 마감 상태를 함께 보시고 핀 규격을 정하시면 됩니다.

포장 · 출고

기계는 목재 팔레트에 고정하고, 펀칭 핀은 방청 포장해 따로 넣습니다. 재고 보유 품목은 당일 출고가 가능합니다.

입고 AS

펀칭 핀 · 유압 실린더 · 솔레노이드 밸브 · 전장 부품을 자체 보유합니다. 들어온 기계는 김해에서 직접 점검하고 수리하며, 부품은 제조사와 협업해 수급합니다.

그래서 받으신 뒤에 압착 조건을 처음부터 다시 맞추는 일이 없습니다.

Specifications

WTMM-CC-01 제원

위 표가 이 모델의 값이고, 아래 표는 1헤드 코너 클램프기 기종군 8종에 공통으로 적용됩니다.

모델명	WTMM-CC-01
구동방식	수동 기어 레버 압착 (전기·에어 불필요)
작업헤드	1헤드 (Single Head)
가공대상	알루미늄(AL) 창호 프로파일
구조	스탠드 다리 일체형 모듈 구조
크기(mm)	1000 × 500 × 600
중량	40kg
원산지	중국산

아래 항목은 위 표의 8종 전 모델에 동일하게 적용됩니다. 모델별로 달라지는 값은 가공높이 · 소비전력 · 구동 방식 · 크기 · 중량입니다.

적용 소재	알루미늄 창호 프로파일 · 커튼월 프레임 · 코너 커넥터
압착 방식	펀칭 핀으로 코너 키를 눌러 고정하는 코너 크림핑
헤드 수	1헤드 — 한 사이클에 코너 1곳
가공높이	100 · 140 · 150 · 160 · 180mm(기종별) / APEX-IA는 자재 두께 20~150mm
전원	380V — 1.5kW 또는 2.2kW · 1,400 r/min(휴대용 WTMM-CC-01은 전원 불필요)
공압	0.5 ~ 0.8 MPa(표준형) / 6~8 bar(APEX-IA) / 불필요(WTMM-CC-01)
공기 소비	2 L/min(1.5kW급) · 10 L/min(2.2kW급)
원산지	기종별 표기 — 터키산 · 중국산(위 비교표 참조)
사후 관리	입고 수리 — 펀칭 핀 · 유압 부품 · 전장 부품 보유 · 수리가 어려우면 리퍼 서비스

알루미늄 프로파일커튼월 프레임코너 커넥터

Real Product

실물 · 대표 기종

가공높이별 표준형과 유압 로타리형, 휴대용의 실물입니다. 김해 전시장에서 나란히 놓고 비교해 보실 수 있습니다.

WTMJ-150 — 가공높이 150mm · 2.2kW · 900kg 프레임

WTMC-180S — 가공높이 180mm · 1헤드 최대 높이 · 500kg

WTMJ-160 — 가공높이 160mm · 펀칭 헤드 좌우 독립 미세조정

WTM-R3P-140 — 유압 로타리형 · 좌우 펀치 공차 0.15mm 이하

APEX-IA — 자재 두께 20~150mm · PLC 제어 · 터키산

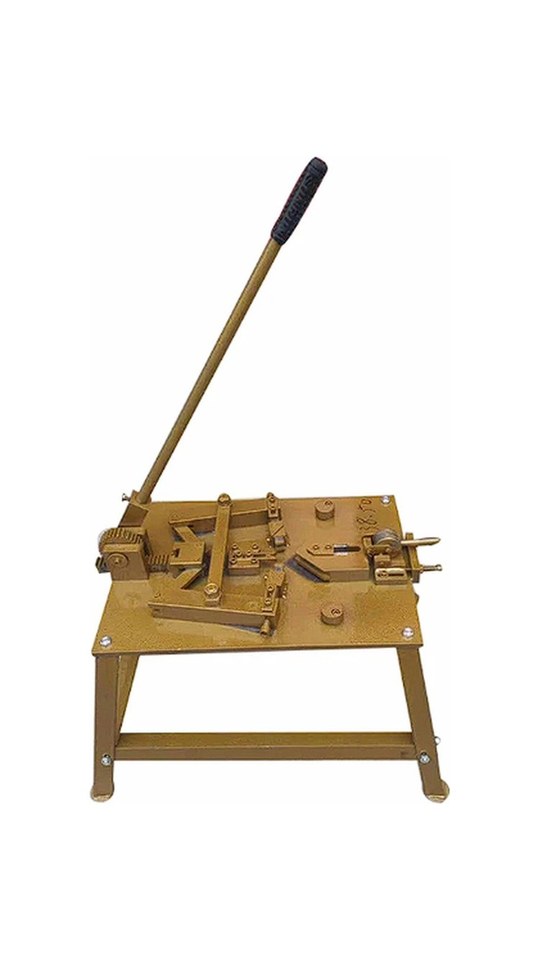

WTMM-CC-01 — 무동력 수동 레버 · 40kg 휴대용

Line-up

1헤드 코너 클램프기 8종 가운데 이 자리입니다

지금 보고 계신 모델은 WTMM-CC-01입니다. 조건이 맞지 않으시면 아래에서 옆 모델을 눌러 보십시오. 다섯 기종군을 한 번에 보시려면 202 색인, 이 기종군 전체 비교표는 1헤드 코너 클램프기 에 있습니다. 앞 공정인 알루미늄 절단기는 101 계열에 있습니다.

APEX-IA

자재 두께 20~150mm / 유압 평균압력 120~150 bar

가공높이 140mm / 좌우 펀치 공차 0.15mm 이하
