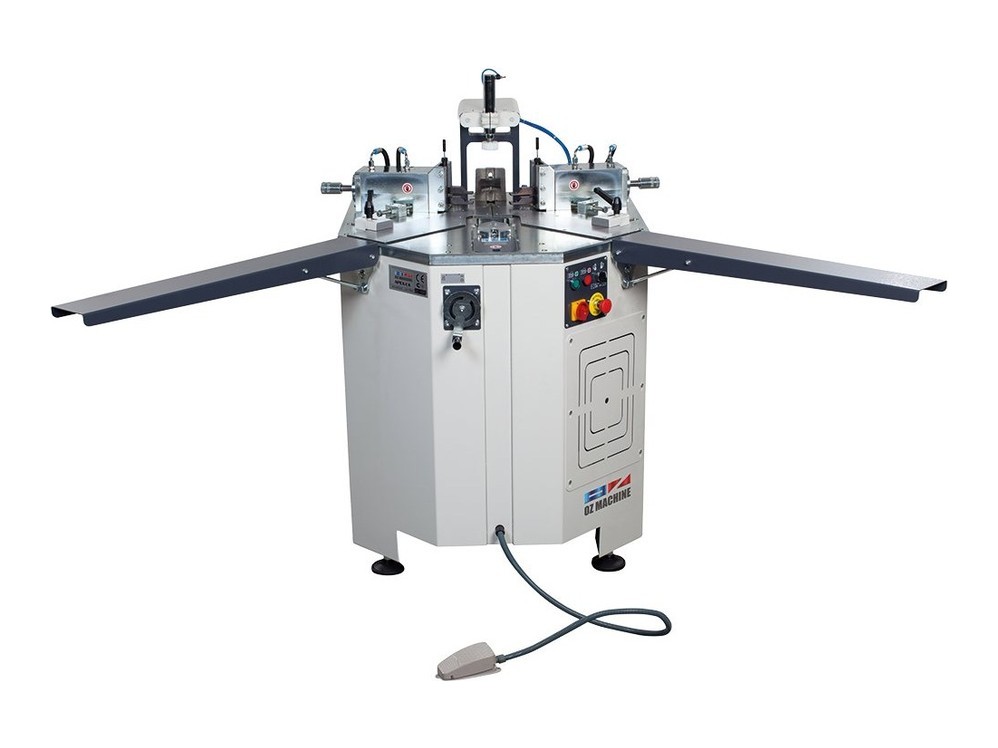

Single-Head Corner Crimping Machine

자재 두께 20~150mm를
한 대로 받습니다

SINGLE-HEAD CORNER CRIMPING MACHINE APEX-IA · PLC · 20-150 mm · 380V 2.2kW

센터링 지지대가 위아래로 움직여 자재 두께 20~150mm 구간에서 압착 중심을 맞춥니다. 압착 조건은 PLC에 숫자로 저장해 다음 로트에서 그대로 불러옵니다. 380V 2.2kW · 1,040 × 2,065 × 1,300mm · 453kg입니다.

자재 두께 20~150mm380V · 2.2kW453kg

이 모델 견적 문의 스마트스토어 바로가기

150mm

최대 자재두께

2.2kW

소비전력

150bar

유압 최대압력

453kg

기계 중량

이 계열 8기종 — 지금 보시는 기종에 테두리가 있습니다

Selling Points

APEX-IA에 문의가 많은 세 가지

1헤드 코너 클램프기 기종군 8종 가운데 APEX-IA만의 값입니다. 공급 방식과 사후 관리는 8종이 같습니다.

자재 두께 20~150mm 구간을 한 대로 받습니다센터링 지지대가 위아래로 움직여 프로파일 높이에 맞춰 압착 중심을 정렬합니다. 두께가 다른 자재가 섞여 들어오는 현장에서 기계를 바꿔 가며 작업할 일이 줄어듭니다.

압착 조건을 숫자로 저장해 다시 씁니다PLC에 압착 조건을 저장하므로 작업자가 바뀌어도 같은 조건으로 눌립니다. 로트가 나뉘어 들어오는 작업에서 첫 장과 마지막 장의 코너 상태를 맞추실 수 있습니다.

453kg — 2헤드기의 절반 이하 설치 부담입니다2헤드 APEX-II는 990kg이고 이 기종은 453kg입니다. 1,040 × 2,065mm 자리에 들어가므로 2헤드기를 놓을 공간이 없는 공장에서도 같은 터키산 압착 방식을 쓰실 수 있습니다.

Crimping Head

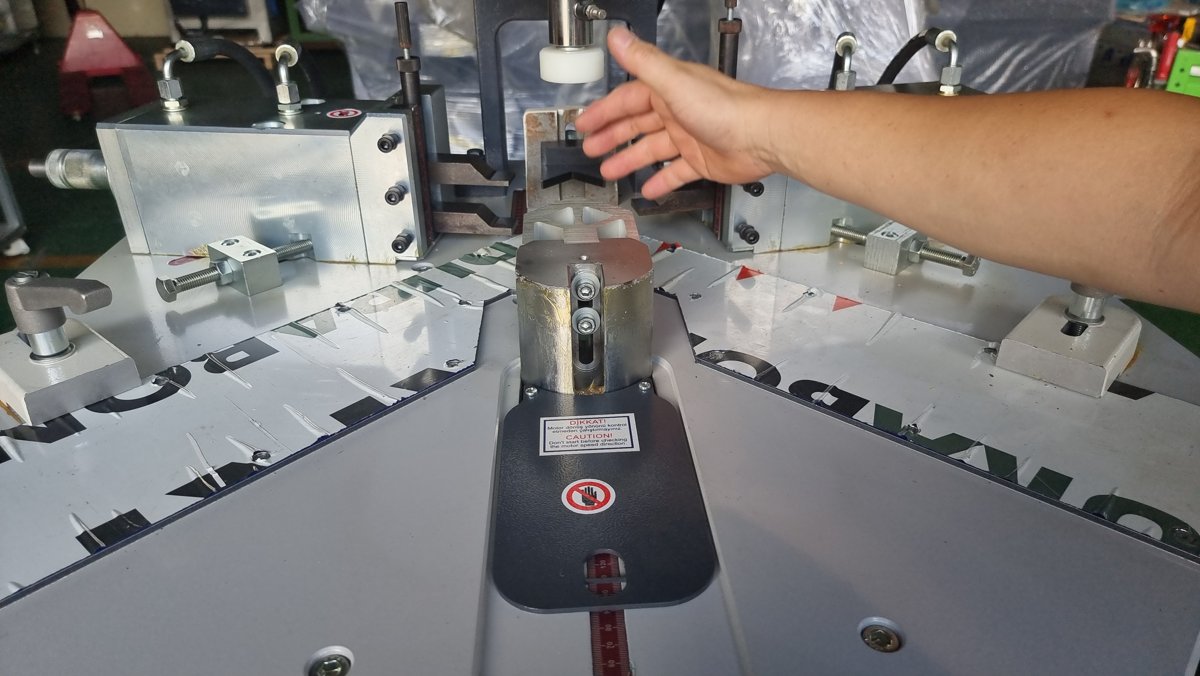

센터링 지지대와 PLC 저장이 압착 중심을 유지합니다

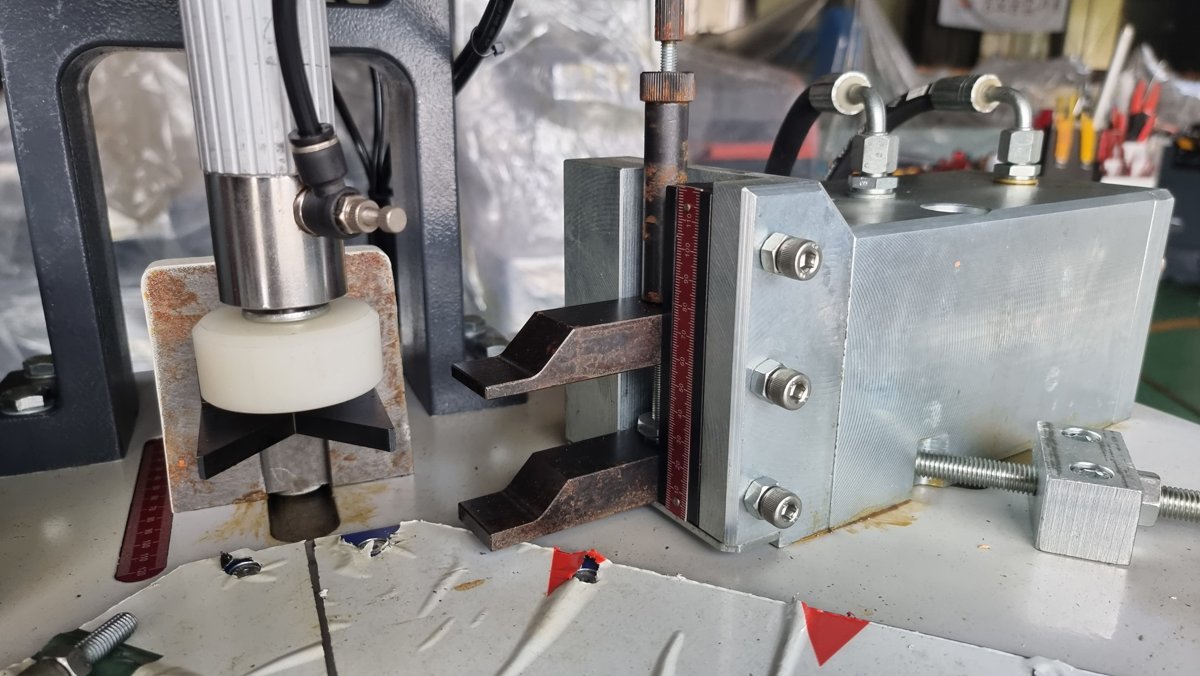

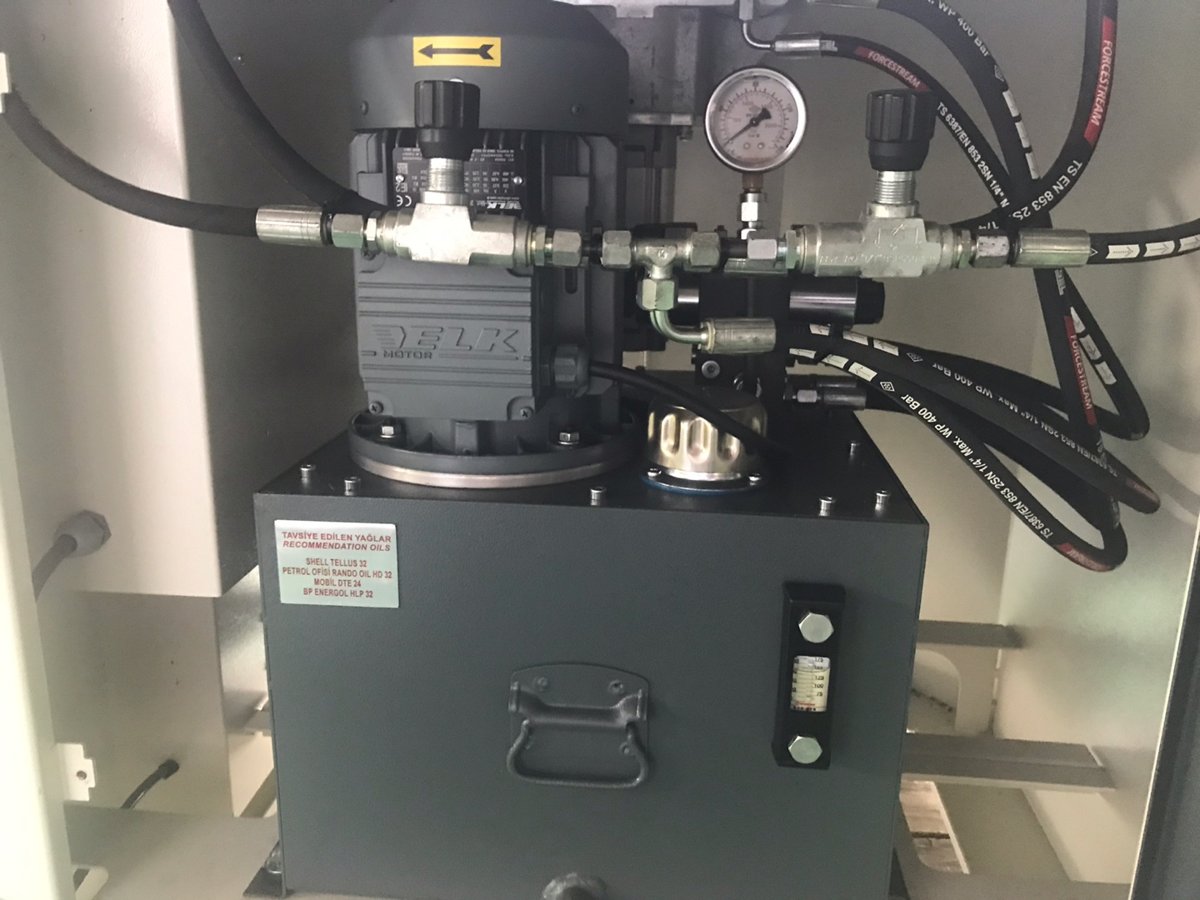

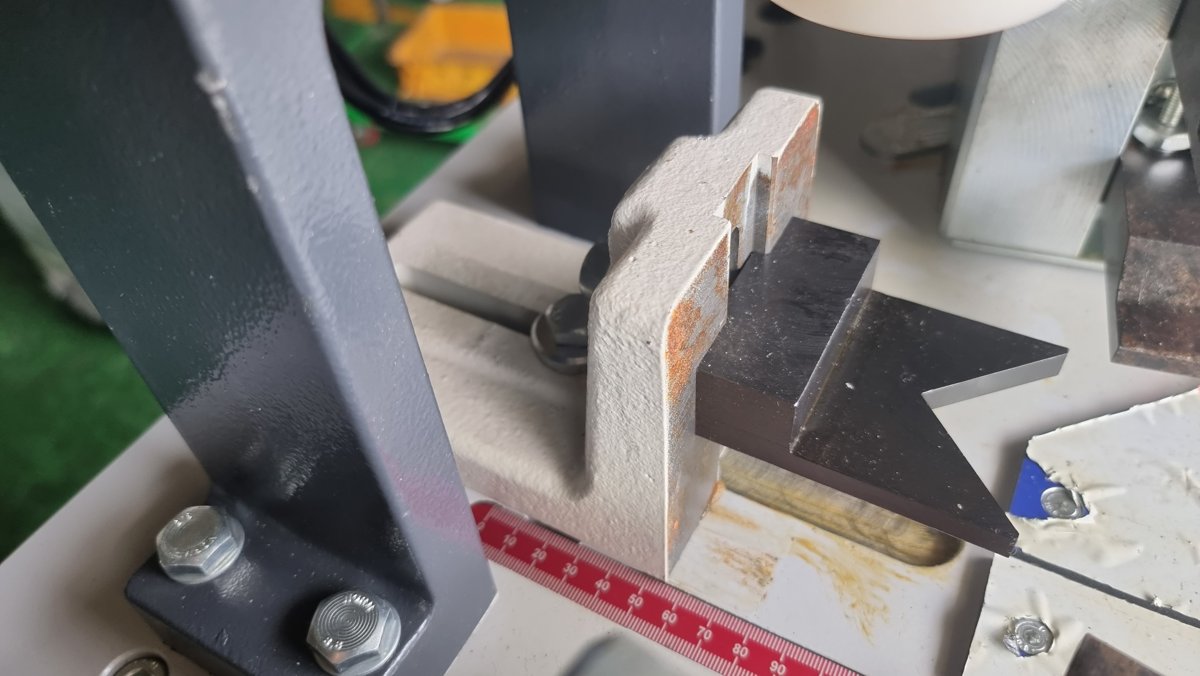

센터링 지지대가 상하로 움직여 프로파일 높이에 맞춰 압착 중심을 정렬합니다. 펀칭 핀은 벌림 100mm · 전진 40mm 규격이고 유압 평균압력은 120~150 bar입니다. 공기압력 6~8 bar, 소비전력 2.2kW, 크기 1,040 × 2,065 × 1,300mm, 중량 453kg입니다. 압착 조건을 PLC에 저장하므로 같은 프로파일을 다시 받으실 때 조건을 처음부터 잡지 않으셔도 됩니다.

Supply Journey

수입부터 A/S까지, 저희가 직접 합니다

코너 클램프기는 자른 프로파일을 창짝으로 맞추는 마지막 공정 장비입니다. 터키산 APEX 계열과 중국산 WTMJ · WTMC 계열은 컨테이너로 직접 들여오고, WTM-CNC-CC는 주문 치수를 받아 수입 대행으로 들여옵니다. 쓰시는 프로파일로 코너를 눌러 본 뒤 보내 드립니다.

대량 수입

터키산 APEX 계열과 중국산 WTMJ · WTMC 계열은 컨테이너 단위로 직수입합니다. WTM-CNC-CC와 코너 핀 주문 가공품은 주문 치수를 받아 따로 만들어 들여옵니다.

하역 · 검수

입고 즉시 유압 압력과 펀칭 핀 전진량, 좌우 헤드 평행을 확인합니다. 이 단계에서 걸러진 건은 전시장에 올라가지 않습니다.

전시 보관

김해 전시장에 1헤드 · 2헤드 · 4헤드를 나란히 세워 둡니다. 헤드 수에 따라 한 사이클에 코너가 몇 곳 눌리는지 실물로 보실 수 있습니다.

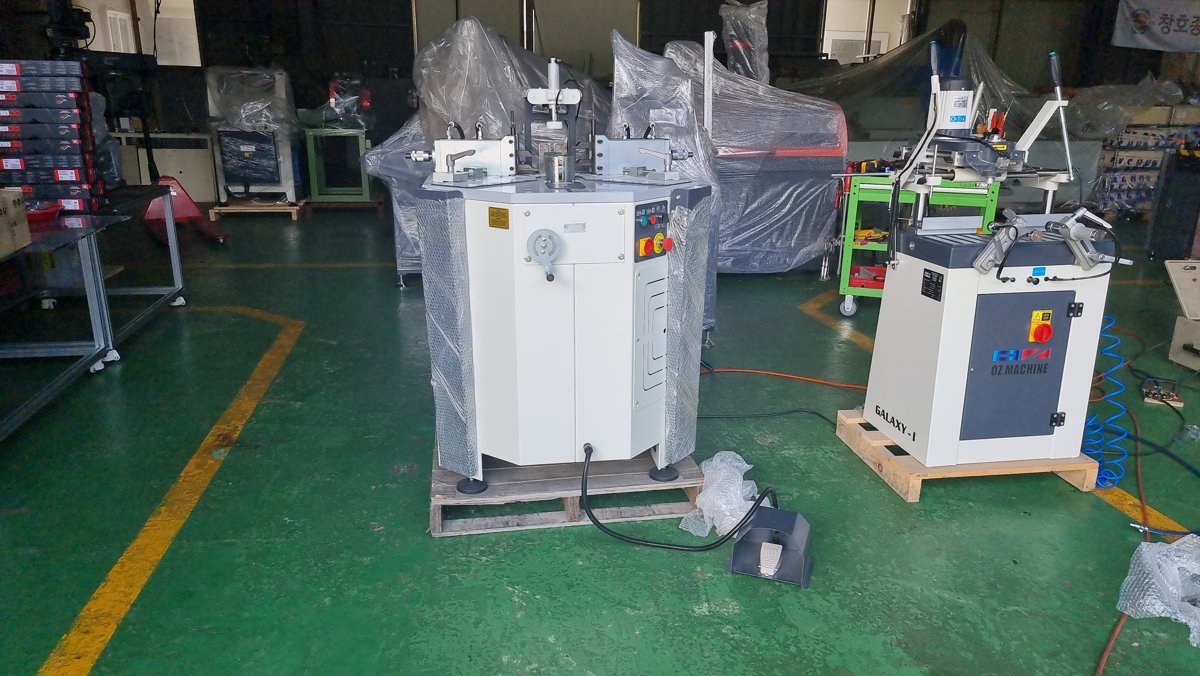

시연 · 테스트

쓰시는 프로파일을 가져오시면 그 자재로 코너를 눌러 보여 드립니다. 압착 깊이와 코너 마감 상태를 함께 보시고 핀 규격을 정하시면 됩니다.

포장 · 출고

기계는 목재 팔레트에 고정하고, 펀칭 핀은 방청 포장해 따로 넣습니다. 재고 보유 품목은 당일 출고가 가능합니다.

입고 AS

펀칭 핀 · 유압 실린더 · 솔레노이드 밸브 · 전장 부품을 자체 보유합니다. 들어온 기계는 김해에서 직접 점검하고 수리하며, 부품은 제조사와 협업해 수급합니다.

그래서 받으신 뒤에 압착 조건을 처음부터 다시 맞추는 일이 없습니다.

Specifications

APEX-IA 제원

위 표가 이 모델의 값이고, 아래 표는 1헤드 코너 클램프기 기종군 8종에 공통으로 적용됩니다.

모델명	APEX-IA
원산지	터키산
사용전원	380V
소비전력	2.2kW
공기압력	6~8 bar
펀칭 핀	펀칭핀 벌림 100mm / 전진 40mm
가공·절단 능력	자재 두께 20~150mm / 유압 평균압력 120~150 bar
기계크기(mm)	1040 × 2065 × 1300
중량	453kg

아래 항목은 위 표의 8종 전 모델에 동일하게 적용됩니다. 모델별로 달라지는 값은 가공높이 · 소비전력 · 구동 방식 · 크기 · 중량입니다.

적용 소재	알루미늄 창호 프로파일 · 커튼월 프레임 · 코너 커넥터
압착 방식	펀칭 핀으로 코너 키를 눌러 고정하는 코너 크림핑
헤드 수	1헤드 — 한 사이클에 코너 1곳
가공높이	100 · 140 · 150 · 160 · 180mm(기종별) / APEX-IA는 자재 두께 20~150mm
전원	380V — 1.5kW 또는 2.2kW · 1,400 r/min(휴대용 WTMM-CC-01은 전원 불필요)
공압	0.5 ~ 0.8 MPa(표준형) / 6~8 bar(APEX-IA) / 불필요(WTMM-CC-01)
공기 소비	2 L/min(1.5kW급) · 10 L/min(2.2kW급)
원산지	기종별 표기 — 터키산 · 중국산(위 비교표 참조)
사후 관리	입고 수리 — 펀칭 핀 · 유압 부품 · 전장 부품 보유 · 수리가 어려우면 리퍼 서비스

알루미늄 프로파일커튼월 프레임코너 커넥터

Real Product

실물 · 대표 기종

가공높이별 표준형과 유압 로타리형, 휴대용의 실물입니다. 김해 전시장에서 나란히 놓고 비교해 보실 수 있습니다.

WTMJ-150 — 가공높이 150mm · 2.2kW · 900kg 프레임

WTMC-180S — 가공높이 180mm · 1헤드 최대 높이 · 500kg

WTMJ-160 — 가공높이 160mm · 펀칭 헤드 좌우 독립 미세조정

WTM-R3P-140 — 유압 로타리형 · 좌우 펀치 공차 0.15mm 이하

APEX-IA — 자재 두께 20~150mm · PLC 제어 · 터키산

WTMM-CC-01 — 무동력 수동 레버 · 40kg 휴대용

Line-up

1헤드 코너 클램프기 8종 가운데 이 자리입니다

지금 보고 계신 모델은 APEX-IA입니다. 조건이 맞지 않으시면 아래에서 옆 모델을 눌러 보십시오. 다섯 기종군을 한 번에 보시려면 202 색인, 이 기종군 전체 비교표는 1헤드 코너 클램프기 에 있습니다. 앞 공정인 알루미늄 절단기는 101 계열에 있습니다.

APEX-IA

자재 두께 20~150mm / 유압 평균압력 120~150 bar

가공높이 140mm / 좌우 펀치 공차 0.15mm 이하
