Single-Head Corner Crimping Machine

좌우 펀치 공차
0.15mm 이하 유압 로타리형

ROTARY ALUMINIUM CORNER CRIMPING MACHINE WTM-R3P-140 · HYDRAULIC · 0.15 mm · 600kg

좌우 펀치가 한 몸으로 움직여 양쪽 압착이 동시에 들어갑니다. 좌우 펀치 공차는 0.15mm 이하이며 유압으로 압착력을 냅니다. 가공높이 140mm · 380V 60Hz 1.5kW · 1,400 r/min · 600kg입니다. 이 기종의 코너 클립핑 장치는 자사 특허 출원 10-2020-0094212(등록결정) 대상입니다.

가공높이 140mm좌우 펀치 공차 0.15mm 이하600kg

이 모델 견적 문의 스마트스토어 바로가기

140mm

가공높이

0.15mm

좌우 펀치 공차

1.5kW

소비전력

600kg

기계 중량

이 계열 8기종 — 지금 보시는 기종에 테두리가 있습니다

Selling Points

WTM-R3P-140에 문의가 많은 세 가지

1헤드 코너 클램프기 기종군 8종 가운데 WTM-R3P-140만의 값입니다. 공급 방식과 사후 관리는 8종이 같습니다.

좌우 펀치 공차 0.15mm 이하로 관리합니다양쪽 펀치가 들어가는 깊이의 차이를 0.15mm 안으로 묶습니다. 마감 후 코너 단차를 도면에 적힌 수준으로 맞추셔야 하는 작업에 쓰실 수 있습니다.

좌우가 한 몸으로 움직여 동시에 물립니다한쪽 펀치가 먼저 들어가면 프로파일이 밀려 코너가 틀어집니다. 좌우 펀치를 일체형으로 묶어 동시에 물리는 구조라 그 밀림이 생기지 않습니다.

유압으로 1.5kW에서 140mm를 누릅니다유압으로 압력을 키워 낮은 모터 출력으로도 가공높이 140mm 프로파일의 압착력을 냅니다. 600kg 프레임이 그 반력을 받습니다.

Crimping Head

일체형 동기 압착과 유압 구동이 코너 단차를 줄입니다

좌우 펀치를 일체형으로 묶어 양측 압착이 동시에 들어갑니다. 좌우 펀치 공차는 0.15mm 이하이며, 공압 대신 유압으로 구동해 압착력을 일정하게 유지합니다. 가공높이 140mm, 소비전력 1.5kW, 모터 회전수 1,400 r/min, 공기압력 0.5~0.8 MPa, 중량 600kg입니다. 기계 크기는 1,100 × 1,400 × 1,400mm이고 다이를 포함하면 2,000 × 1,400 × 1,500mm입니다. 이 기종의 「샤시 코너 클립핑 장치」는 자사 특허 출원 10-2020-0094212(등록결정) 대상입니다.

Supply Journey

수입부터 A/S까지, 저희가 직접 합니다

코너 클램프기는 자른 프로파일을 창짝으로 맞추는 마지막 공정 장비입니다. 터키산 APEX 계열과 중국산 WTMJ · WTMC 계열은 컨테이너로 직접 들여오고, WTM-CNC-CC는 주문 치수를 받아 수입 대행으로 들여옵니다. 쓰시는 프로파일로 코너를 눌러 본 뒤 보내 드립니다.

대량 수입

터키산 APEX 계열과 중국산 WTMJ · WTMC 계열은 컨테이너 단위로 직수입합니다. WTM-CNC-CC와 코너 핀 주문 가공품은 주문 치수를 받아 따로 만들어 들여옵니다.

하역 · 검수

입고 즉시 유압 압력과 펀칭 핀 전진량, 좌우 헤드 평행을 확인합니다. 이 단계에서 걸러진 건은 전시장에 올라가지 않습니다.

전시 보관

김해 전시장에 1헤드 · 2헤드 · 4헤드를 나란히 세워 둡니다. 헤드 수에 따라 한 사이클에 코너가 몇 곳 눌리는지 실물로 보실 수 있습니다.

시연 · 테스트

쓰시는 프로파일을 가져오시면 그 자재로 코너를 눌러 보여 드립니다. 압착 깊이와 코너 마감 상태를 함께 보시고 핀 규격을 정하시면 됩니다.

포장 · 출고

기계는 목재 팔레트에 고정하고, 펀칭 핀은 방청 포장해 따로 넣습니다. 재고 보유 품목은 당일 출고가 가능합니다.

입고 AS

펀칭 핀 · 유압 실린더 · 솔레노이드 밸브 · 전장 부품을 자체 보유합니다. 들어온 기계는 김해에서 직접 점검하고 수리하며, 부품은 제조사와 협업해 수급합니다.

그래서 받으신 뒤에 압착 조건을 처음부터 다시 맞추는 일이 없습니다.

Specifications

WTM-R3P-140 제원

위 표가 이 모델의 값이고, 아래 표는 1헤드 코너 클램프기 기종군 8종에 공통으로 적용됩니다.

모델명	WTM-R3P-140
원산지	중국산
사용전원	380V 60Hz
소비전력	1.5kW
모터 RPM	1400 r/min
공기압력	0.5~0.8MPa
가공·절단 능력	가공높이 140mm / 좌우 펀치 공차 0.15mm 이하
기계크기(mm)	1100 × 1400 × 1400 (다이 포함 2000 × 1400 × 1500)
중량	600kg

아래 항목은 위 표의 8종 전 모델에 동일하게 적용됩니다. 모델별로 달라지는 값은 가공높이 · 소비전력 · 구동 방식 · 크기 · 중량입니다.

적용 소재	알루미늄 창호 프로파일 · 커튼월 프레임 · 코너 커넥터
압착 방식	펀칭 핀으로 코너 키를 눌러 고정하는 코너 크림핑
헤드 수	1헤드 — 한 사이클에 코너 1곳
가공높이	100 · 140 · 150 · 160 · 180mm(기종별) / APEX-IA는 자재 두께 20~150mm
전원	380V — 1.5kW 또는 2.2kW · 1,400 r/min(휴대용 WTMM-CC-01은 전원 불필요)
공압	0.5 ~ 0.8 MPa(표준형) / 6~8 bar(APEX-IA) / 불필요(WTMM-CC-01)
공기 소비	2 L/min(1.5kW급) · 10 L/min(2.2kW급)
원산지	기종별 표기 — 터키산 · 중국산(위 비교표 참조)
사후 관리	입고 수리 — 펀칭 핀 · 유압 부품 · 전장 부품 보유 · 수리가 어려우면 리퍼 서비스

알루미늄 프로파일커튼월 프레임코너 커넥터

Real Product

실물 · 대표 기종

가공높이별 표준형과 유압 로타리형, 휴대용의 실물입니다. 김해 전시장에서 나란히 놓고 비교해 보실 수 있습니다.

WTMJ-150 — 가공높이 150mm · 2.2kW · 900kg 프레임

WTMC-180S — 가공높이 180mm · 1헤드 최대 높이 · 500kg

WTMJ-160 — 가공높이 160mm · 펀칭 헤드 좌우 독립 미세조정

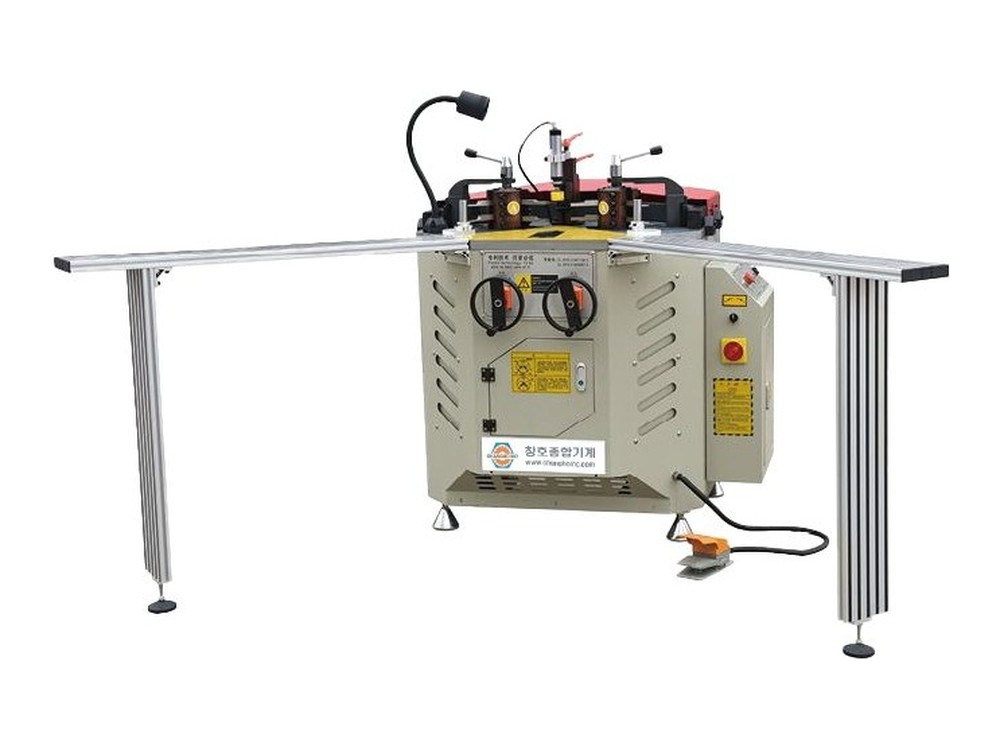

WTM-R3P-140 — 유압 로타리형 · 좌우 펀치 공차 0.15mm 이하

APEX-IA — 자재 두께 20~150mm · PLC 제어 · 터키산

WTMM-CC-01 — 무동력 수동 레버 · 40kg 휴대용

Line-up

1헤드 코너 클램프기 8종 가운데 이 자리입니다

지금 보고 계신 모델은 WTM-R3P-140입니다. 조건이 맞지 않으시면 아래에서 옆 모델을 눌러 보십시오. 다섯 기종군을 한 번에 보시려면 202 색인, 이 기종군 전체 비교표는 1헤드 코너 클램프기 에 있습니다. 앞 공정인 알루미늄 절단기는 101 계열에 있습니다.

APEX-IA

자재 두께 20~150mm / 유압 평균압력 120~150 bar

WTM-R3P-140

가공높이 140mm / 좌우 펀치 공차 0.15mm 이하
