밀링넛칭복합기 · 코너클램프기 · CNC 롤러다이, 세 대 함께 시운전

MILLING-NOTCHING COMBO HA-300 + CORNER CLAMPING MACHINE WTMC-140S + CNC ROLLER DIE · SET TEST RUN

밀링넛칭복합기 WTM-HA-300과 코너클램프기 WTMC-140S, CNC 롤러다이를 저희 공장에 한 줄로 놓고 함께 시운전했습니다. 밀링넛칭복합기는 자재 끝을 밀링과 수직 절단으로 따내고, 코너클램프기는 프로파일 코너를 압착합니다. 사진 속 롤러다이는 별도 판매 품목입니다.

WTM-HA-300WTMC-140SCNC 롤러다이

비슷한 구성 문의 다른 사례 보기

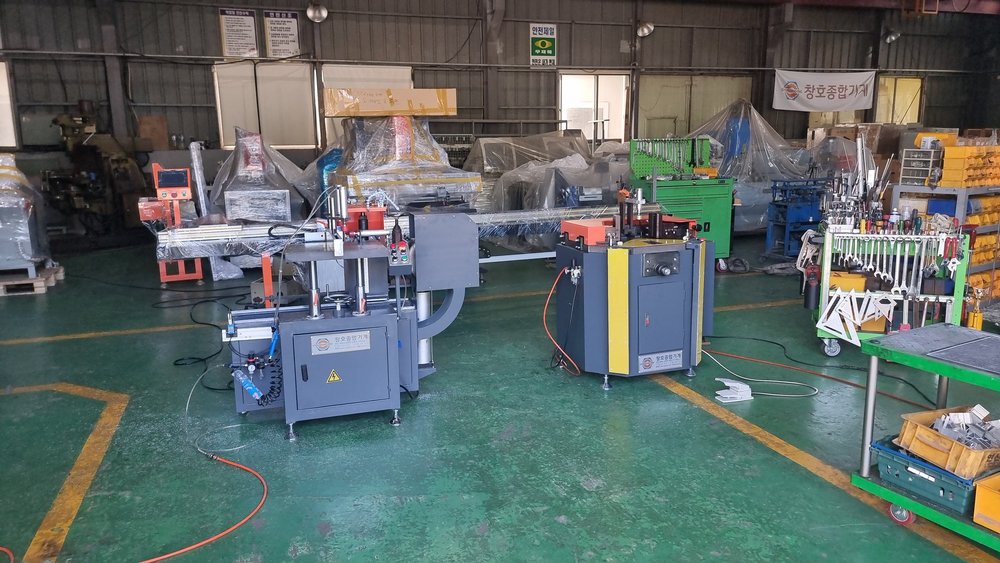

밀링넛칭복합기와 코너클램프기, CNC 롤러다이를 세워 놓은 공장 모습 (롤러다이 별도 판매)

3대

한 줄로 세운 구성

HA-300

밀링넛칭복합기

140mm

WTMC-140S 가공높이

Set

세 대를 한 줄로 세웠습니다

밀링넛칭복합기와 코너클램프기, 그리고 길게 놓인 CNC 롤러다이를 같은 공간에 세워 놓았습니다. 롤러다이 끝에는 터치스크린이 달려 있습니다. 사진 속 롤러다이는 별도 판매 품목이며 기계 기본 구성에 포함되지 않습니다.

Notching Combo

밀링넛칭복합기는 밀링과 수직 절단을 한 대에서 합니다

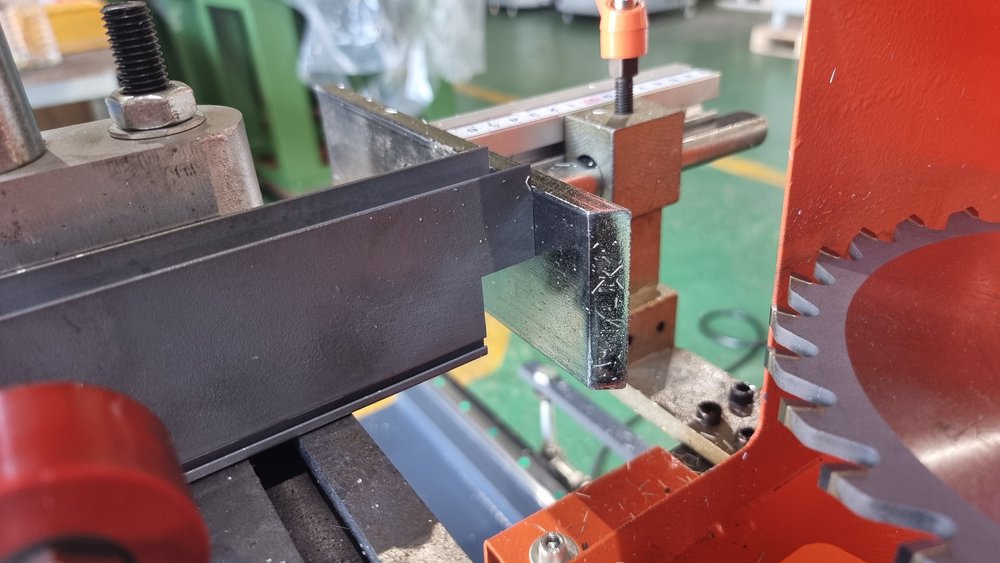

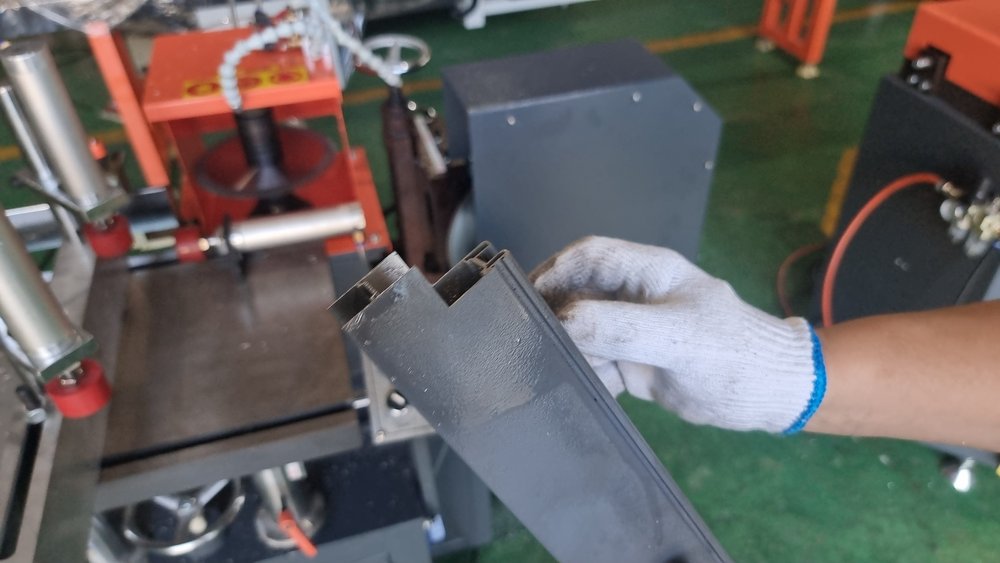

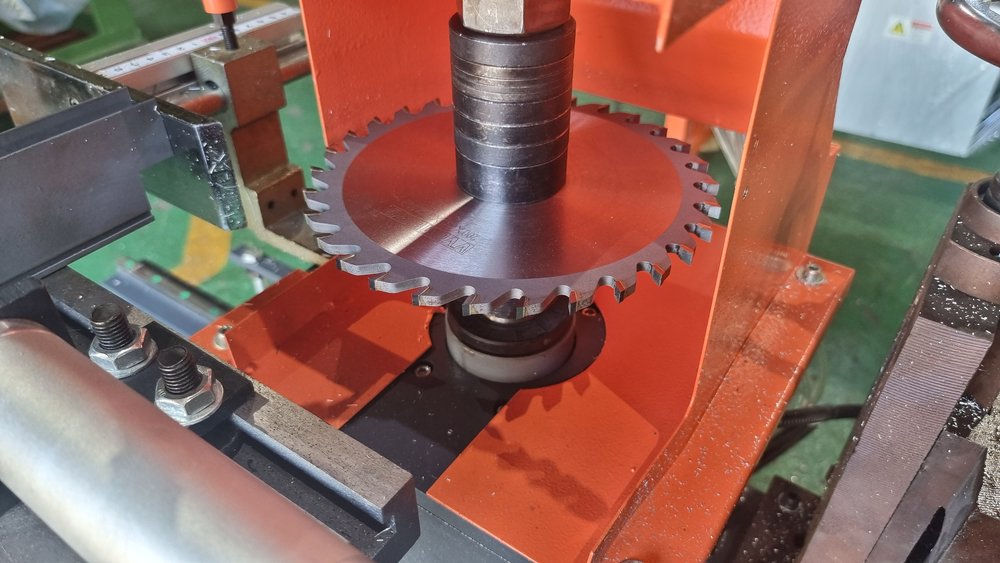

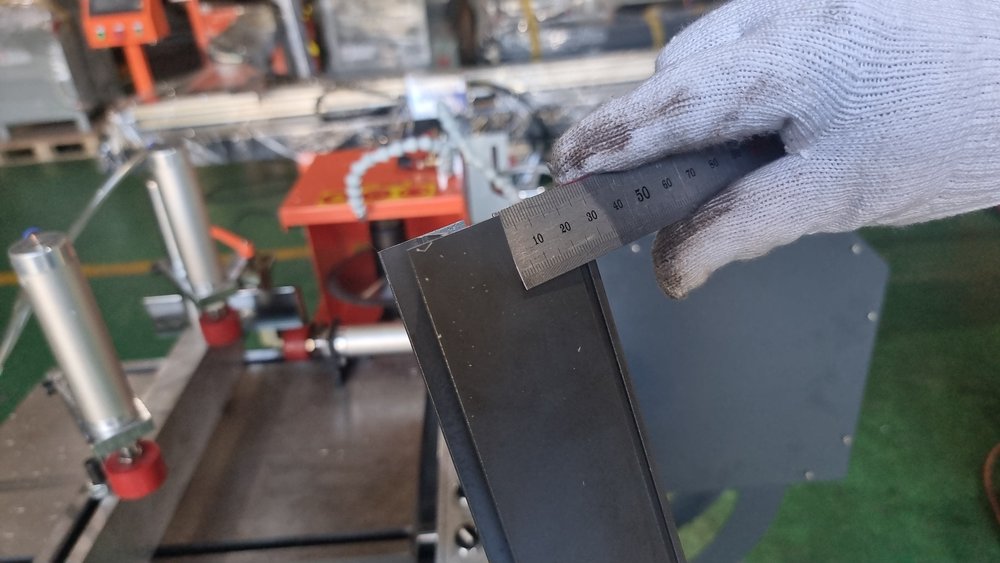

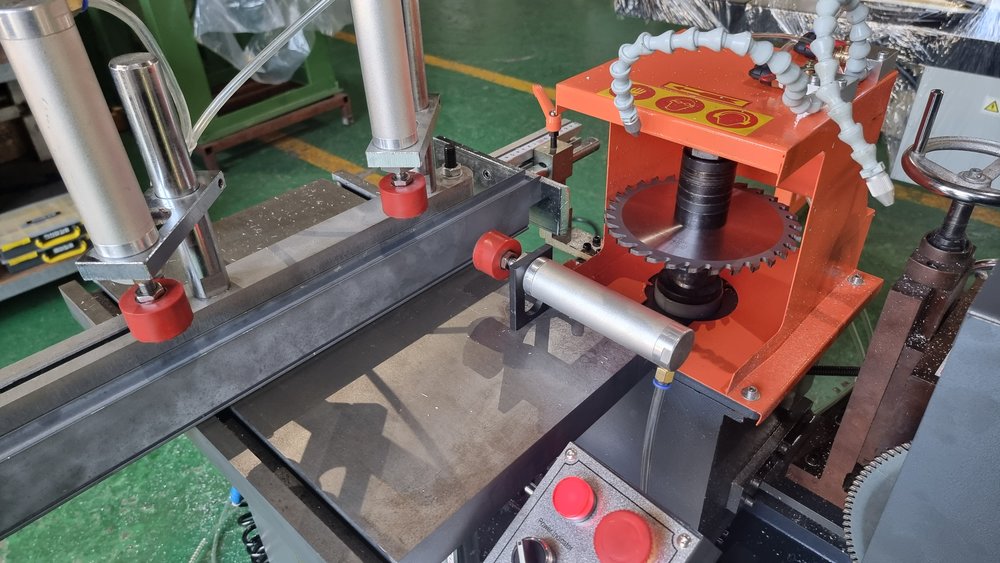

WTM-HA-300은 수평 밀링 커터(Φ200)와 수직 커터(Φ305)가 함께 달린 넛칭 가공기입니다. 알루미늄 자재를 대어 자로 치수를 재고, 공압 클램프로 잡아 정지 기준에 맞췄습니다.

Corner Clamp

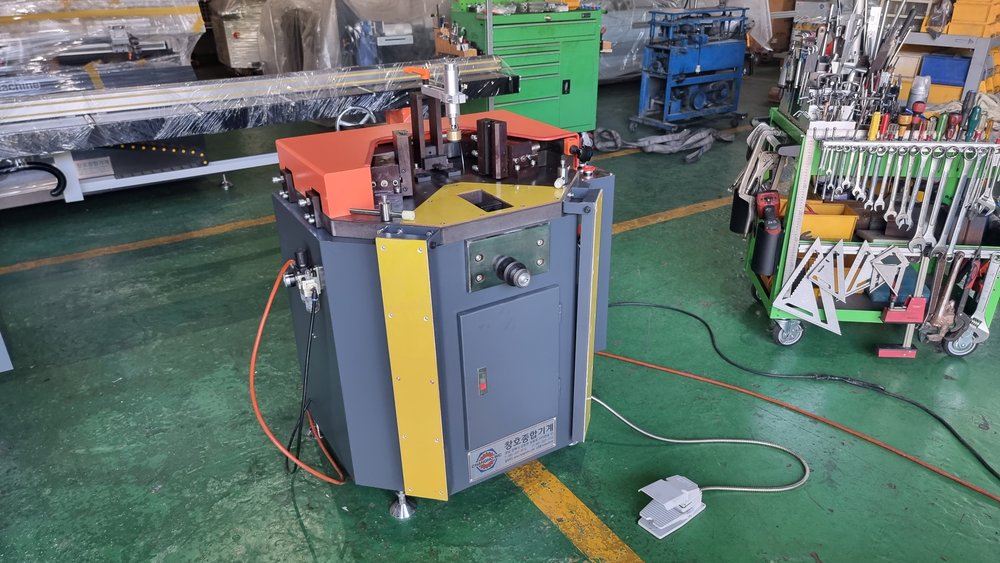

코너클램프기 WTMC-140S는 코너를 압착합니다

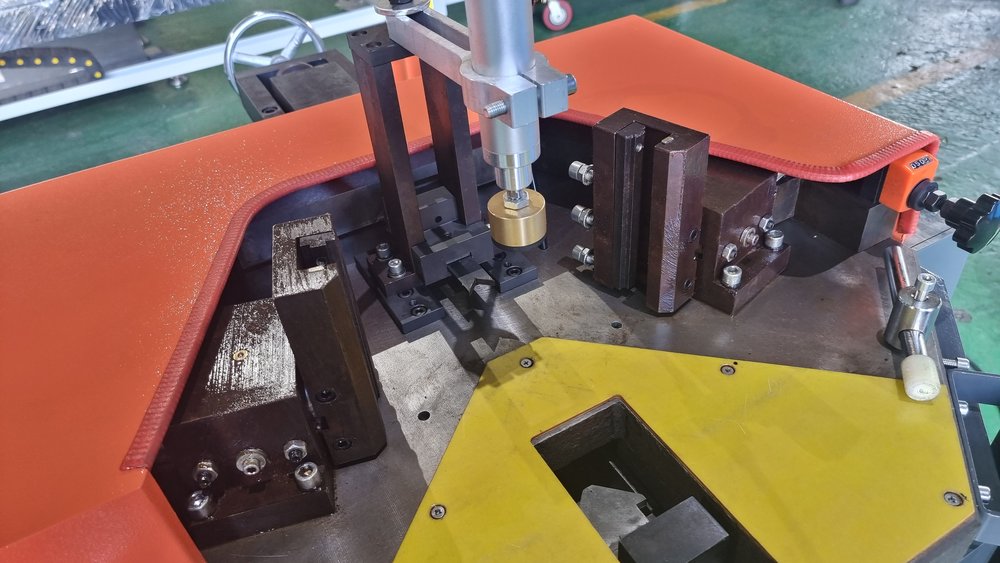

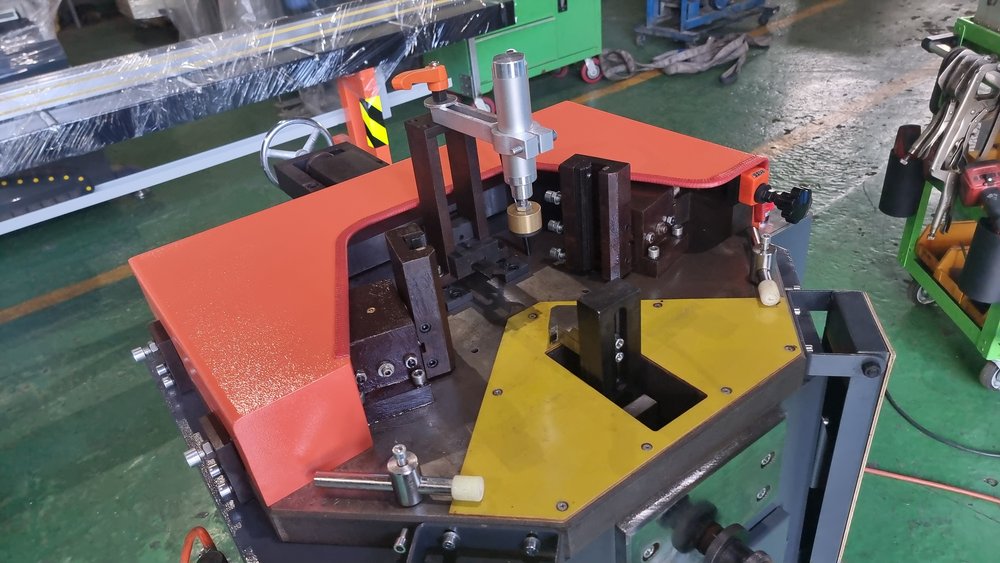

가공높이 140mm까지의 프로파일 코너를 펀칭 핀으로 눌러 압착하는 1헤드 코너클램프기입니다. 코너 작업대와 펀칭 핀을 확인했습니다.

Roller Die

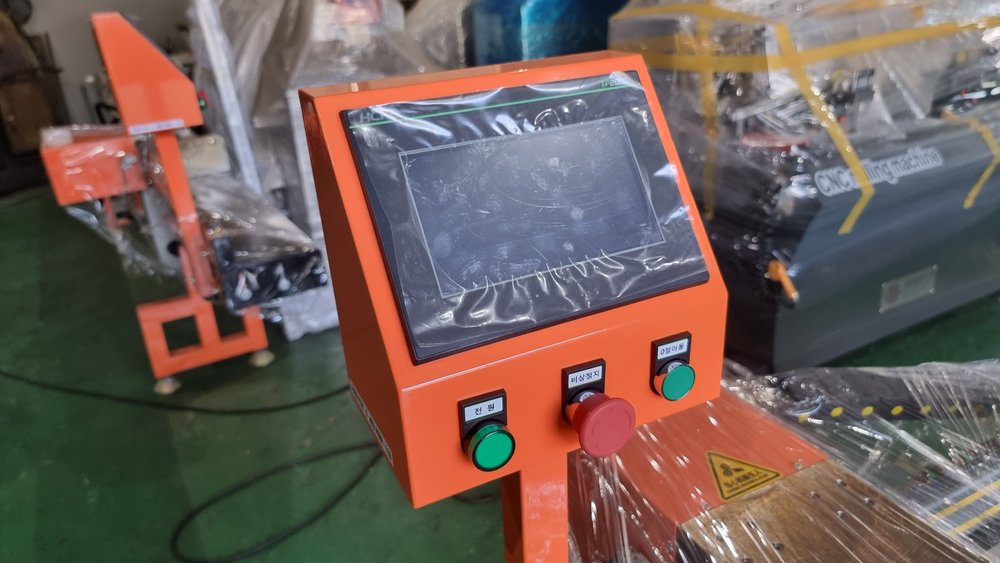

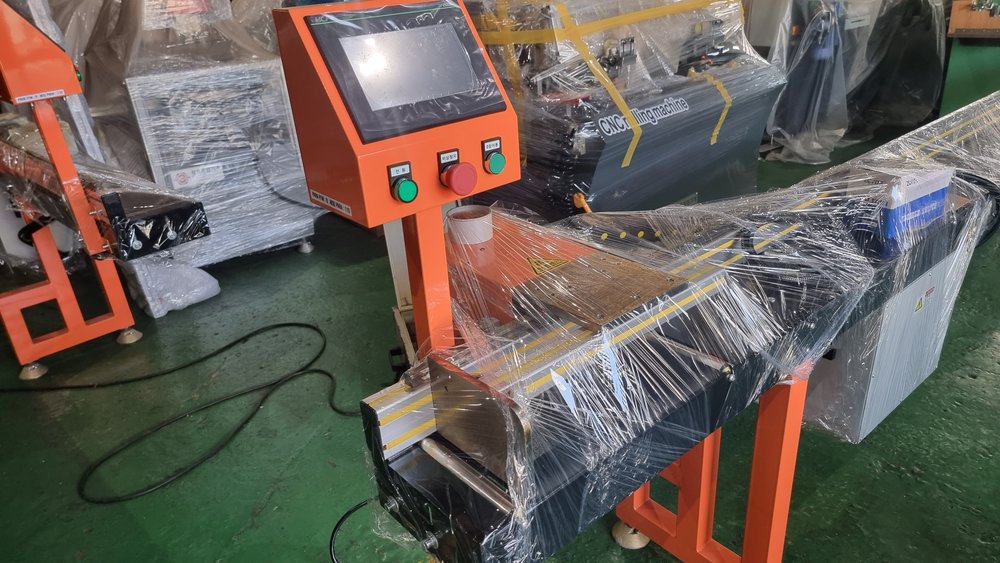

길이는 터치스크린에서 입력합니다

CNC형 롤러다이는 터치스크린에 길이를 넣으면 조기대가 자동으로 움직입니다. 롤러다이는 기계와 따로 견적하는 별도 판매 품목입니다. 사용하시는 자재 길이를 알려 주시면 맞는 길이를 검토해 제안해 드립니다.

Summary

이번 사례 내용

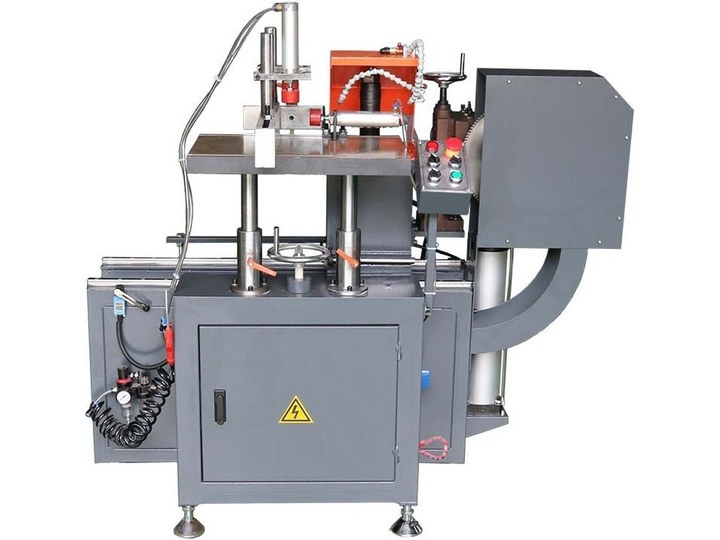

밀링넛칭복합기	WTM-HA-300 · 밀링 + 수직 절단 복합 넛칭 가공기
코너클램프기	WTMC-140S — 가공높이 140mm 1헤드
롤러다이	CNC 롤러다이 — 치수를 입력하면 조기대가 자동으로 움직입니다(별도 판매)
확인한 것	자재 대어 보기 · 자로 치수 확인 · 코너 작업대 · 터치스크린 조작부

노칭기코너클램프기롤러다이알루미늄

Video

작업 영상

영상

밀링넛칭복합기 + 코너클램프기 + CNC 롤러다이 세트 구성 시운전 — 창호종합기계 유튜브
