Double Head Cutting Machine · Notching

엔드밀링과 수직절단을 한 대에서 처리합니다

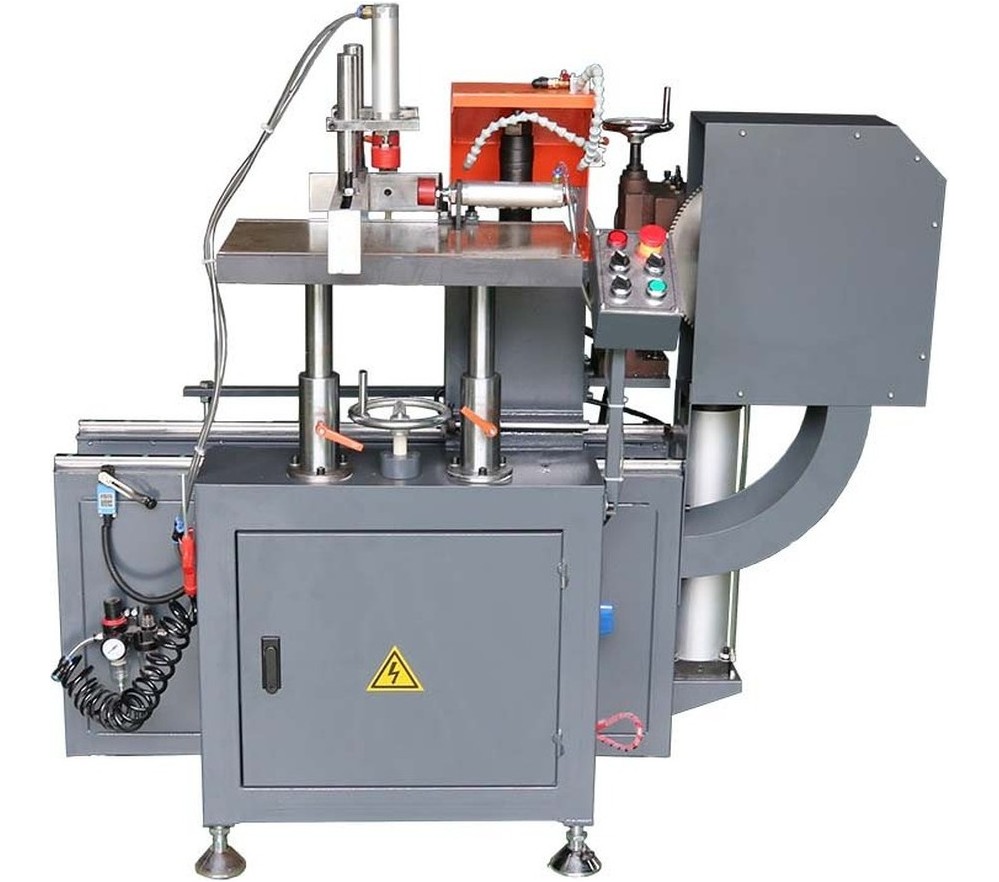

WTM-HA-300

엔드밀링과 수직절단을 함께 하는 복합 넛칭 가공기입니다. 수평 밀링 컷터와 수직 컷터가 각각 달려 있어 두 공정을 기계 한 대에서 이어서 진행합니다. 사용하실 프로파일로 가공 순서를 검토한 뒤 납품 사양을 제안해 드립니다.

엔드밀링 + 수직절단 복합최대 밀링 깊이 70mm최대 밀링 높이 90mm수평 Φ200 · 수직 Φ305 컷터

이 모델 견적 문의 스마트스토어 바로가기

70mm

밀링 깊이

90mm

밀링 높이

305mm

수직 컷터

300kg

중량

이 계열 25기종 — 아래에서 기종별 사양을 보실 수 있습니다

Video

제품 소개 영상

15×15mm 코너 노칭 가공 — WTM-HA-300 · 창호종합기계 유튜브 (롤러다이 별도 판매)

이 기계로 한 작업 — 알루미늄 프로파일 모서리를 15×15mm로 따낼 수 있나요? (모서리 15×15mm 가공 시운전 사례) ›

이 기계로 한 작업 — 밀링넛칭복합기 · 코너클램프기 · CNC 롤러다이, 세 대 함께 시운전 (밀링넛칭복합기 · 코너클램프기 · CNC 롤러다이 세트 시운전 사례) ›

WTM-HA-300

실물 · 모서리 15×15mm 따내기 시운전 사진

알루미늄 프로파일 끝 모서리를 15×15mm로 따내는 시운전 사진입니다. 공압 클램프로 자재를 누르고 기준자로 위치를 맞춘 뒤 여러 개를 이어서 가공했습니다.

이 기계로 한 작업 — 알루미늄 프로파일 모서리를 15×15mm로 따낼 수 있나요? ›

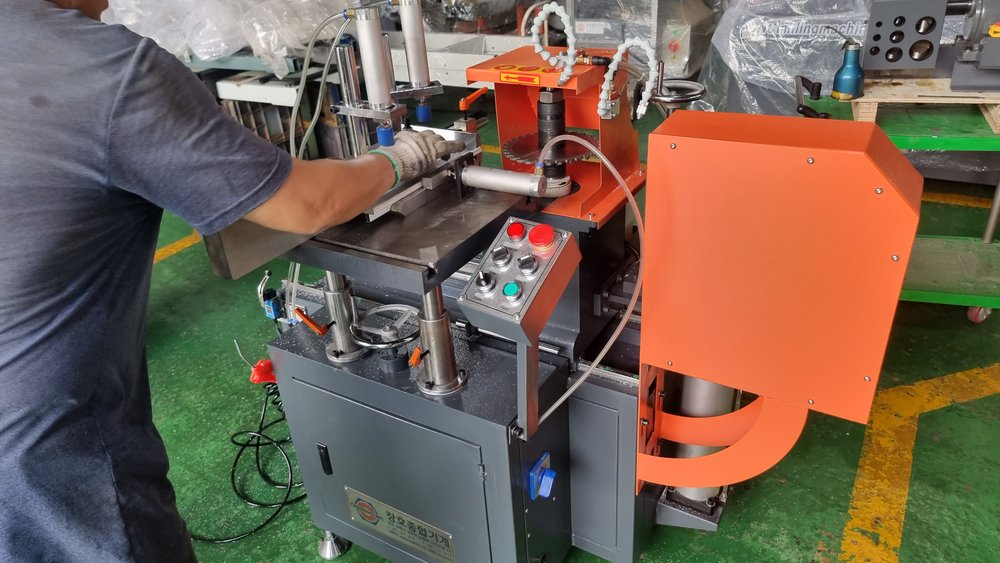

프로파일을 가공하는 모습

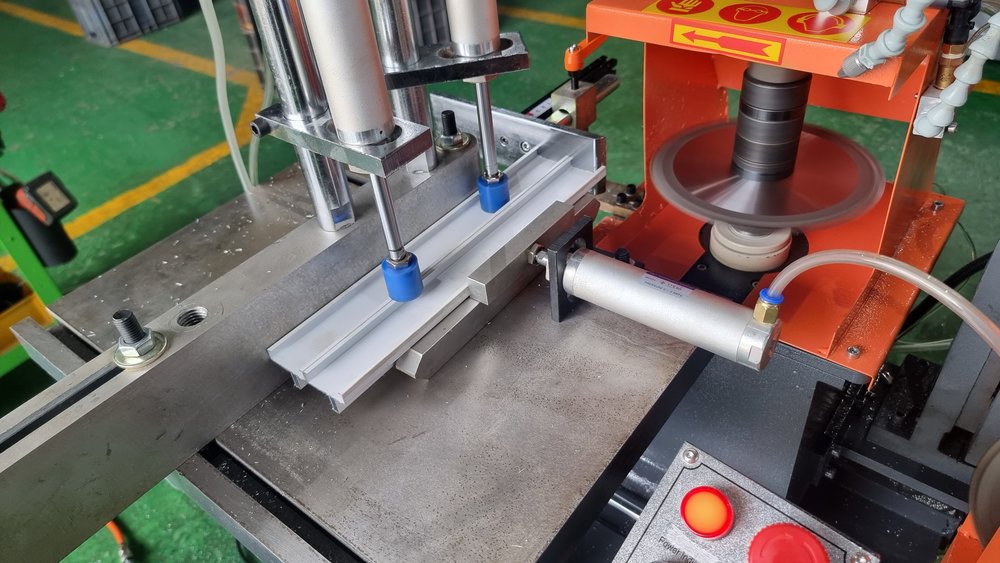

공압 클램프로 고정한 프로파일

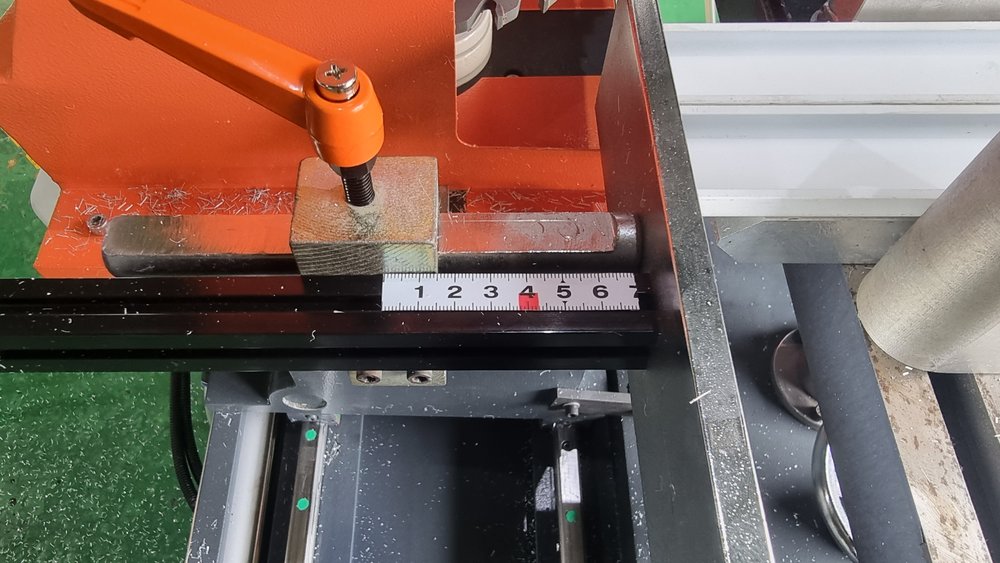

기준자와 멈춤 블록

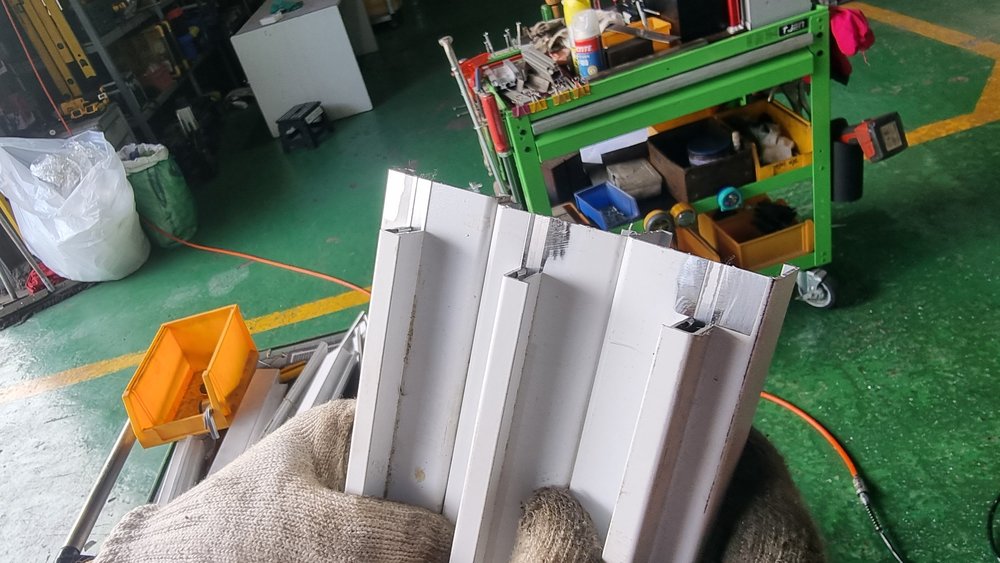

모서리를 따낸 프로파일

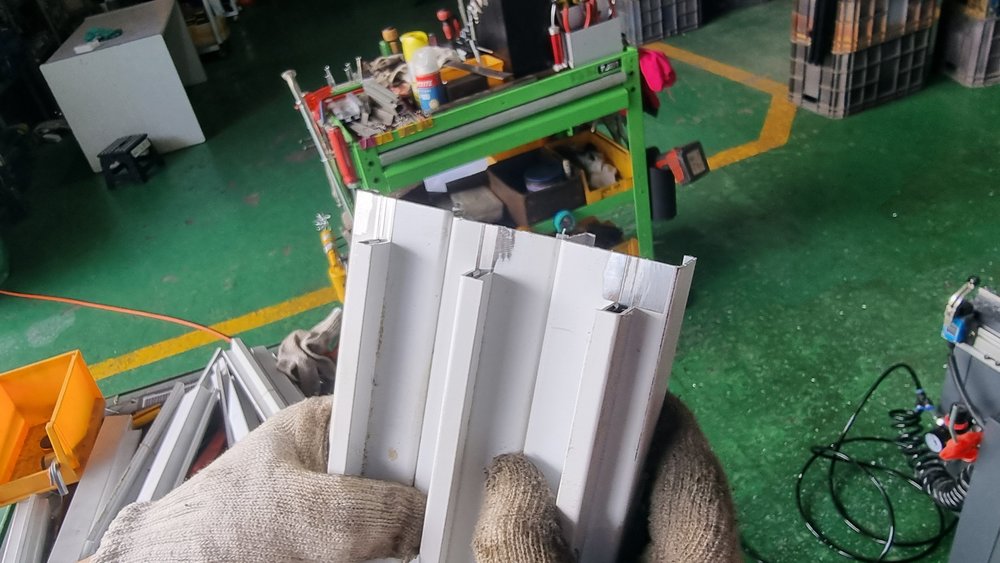

따낸 모서리를 가까이서 본 모습

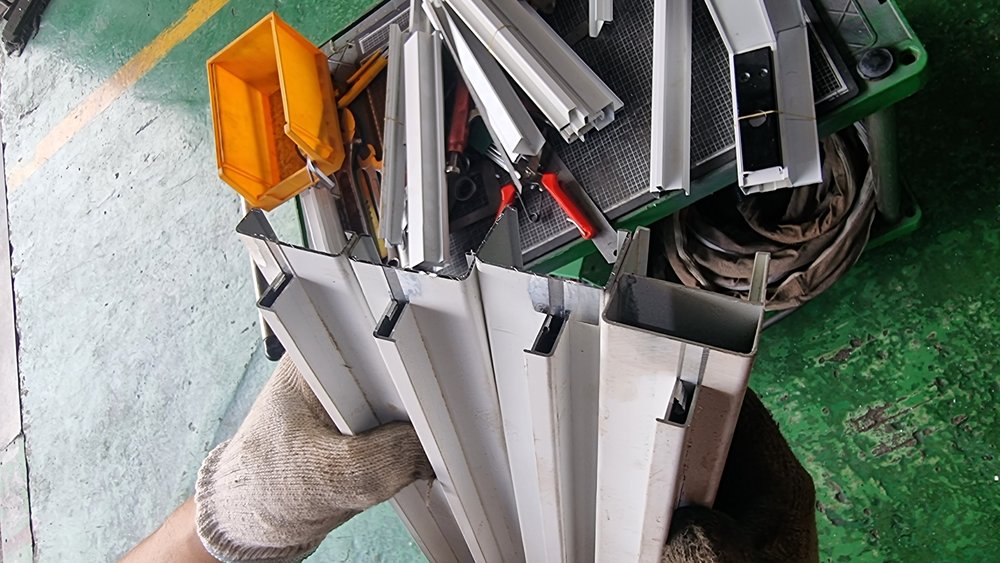

가공을 마친 프로파일 여러 개

Selling Points

이 모델의 사양 범위

2헤드 절단기 · 넛칭기 25종 가운데 WTM-HA-300 모델의 사양 범위입니다. 수치는 모두 아래 제원표 값입니다.

두 공정을 기계 한 대에서 이어서 합니다엔드밀링과 수직절단을 따로 옮기지 않고 이어서 처리하므로 부재 이동 횟수가 줄어듭니다.

컷터를 공정별로 따로 둡니다수평 밀링 컷터는 외경 200mm · 두께 6.0mm · 내경 32mm · 날 수 30개, 수직 컷터는 외경 305mm · 두께 3.4mm · 내경 30mm · 날 수 120개입니다. 두 컷터를 2 × 2.2 kW 모터가 각각 회전시킵니다.

밀링 깊이 70mm · 높이 90mm까지 가공합니다프로파일 단면의 깊은 자리까지 밀링합니다. 기계 크기는 1,500 × 1,100 × 1,250mm입니다.

Structure

이동 헤드가 선형 가이드를 따라 움직여 절단 길이를 맞춥니다

양면 절단기는 오른쪽 헤드가 LM 선형 가이드 위를 이동해 절단 길이를 정합니다. 서보 기종(GEMINI-X · GEMINI-VI · WTMM-CNC 계열)은 길이와 각도를 터치스크린에 입력하면 자동으로 이동하고, 디지털 스케일 기종(WTMC-2AX · DS450x5000)은 표시 값을 보며 수동으로 맞춥니다. 톱날 하강은 유압 감속 실린더로 속도를 조절해 알루미늄 절단면이 뜯기지 않게 합니다. 넛칭기는 톱날과 작업 테이블이 각각 ±45° 회전해 프레임 모서리의 접합부를 가공합니다.

직접 수입 · 김해 전시장 시연 · 입고 수리까지 저희가 직접 합니다 — 공급 과정 6단계 보기 →

Specifications

WTM-HA-300 제원

위쪽 9줄이 이 모델의 제원이고, 아래 4줄은 2헤드 절단기 · 넛칭기 25종 공통 사양입니다. 상세 치수는 견적 시 제원표로 보내 드립니다.

모델명	WTM-HA-300
원산지	중국산
사용전원	380V, 60Hz, 삼상
소비전력	2 × 2.2 kW
모터 회전수	2800 r/min
공구 규격	수평밀링커터 200 × 6.0 × 32 × 30T / 수직커터 305 × 3.4 × 30 × 120T
가공 능력	최대 밀링 깊이 70 mm / 최대 밀링 높이 90 mm
기계크기(mm)	1500 × 1100 × 1250
중량	300 kg
적용 소재	알루미늄 프로파일 · 비철 (PVC 전용 2종 별도)
헤드 구성	2헤드(좌 고정 · 우 이동) / 넛칭기는 톱날·테이블 회전
길이 제어	서보 이송 · 디지털 스케일 · 마그네틱 스케일(기종별)
사후 관리	입고 수리 · 소모품 보유
