Double Head Cutting Machine · Notching

좌우 양방향 45°를 한 대에서 절단합니다

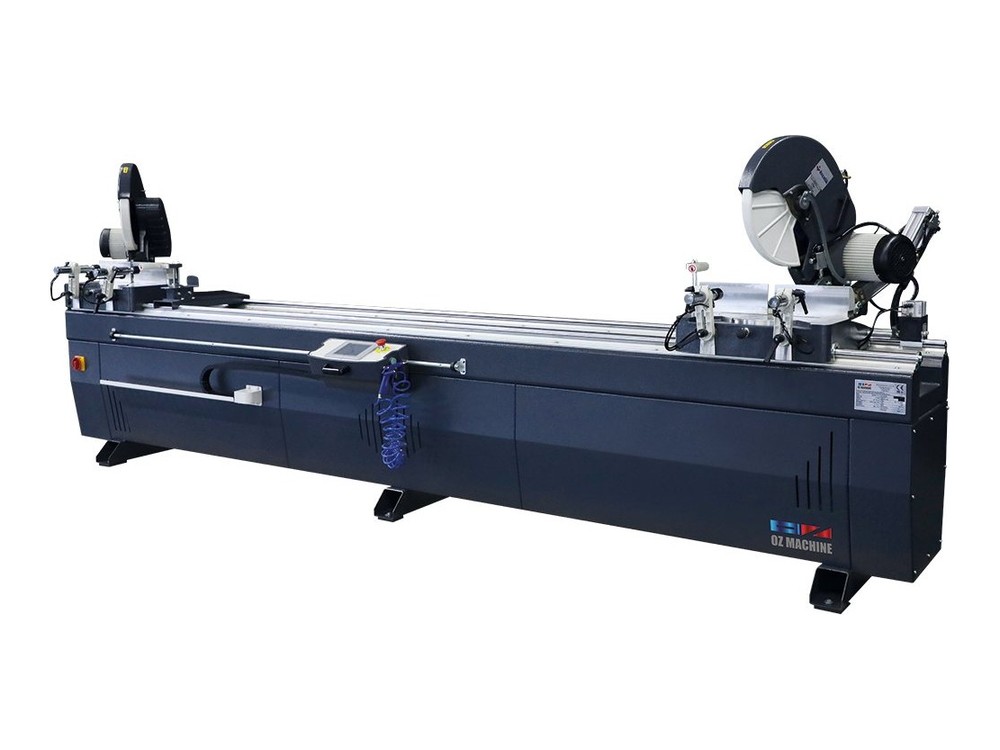

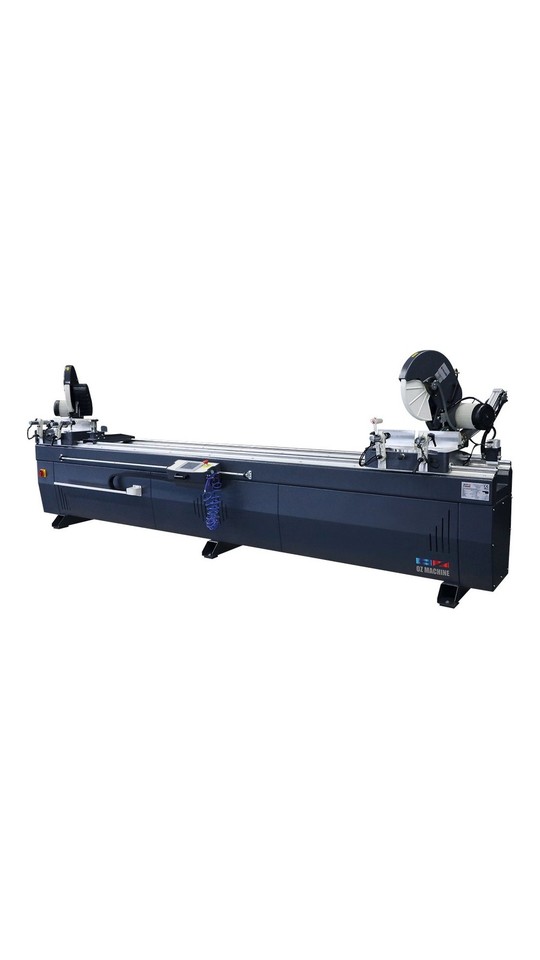

GEMINI-II A

헤드가 -45°에서 +45°까지 양방향으로 기우는 2헤드 각도조절 원형 절단기입니다. 톱날 이동 속도를 조절할 수 있어 소재 두께에 맞춰 톱날 진입 속도를 정합니다. 저희가 출고 전에 쓰실 프로파일로 시험 절단해 톱날 진입 속도를 맞춰 둡니다.

좌우 -45°~+45°90° 105 × 170mm가공 길이 600~3,480mm톱날 이동 속도 조절

이 모델 견적 문의 스마트스토어 바로가기

105×170mm

90° 절단

600~3,480mm

가공 길이

Ø400mm

톱날

627kg

중량

이 계열 25기종 — 아래에서 기종별 사양을 보실 수 있습니다

Selling Points

이 모델이 맡는 자리

2헤드 절단기 · 넛칭기 25종 안에서 GEMINI-II A 모델이 담당하는 구간입니다. 수치는 모두 아래 제원표 값입니다.

좌우 어느 쪽으로도 경사 절단합니다-45°에서 +45°까지 양방향으로 기울어 좌우 경사 제단을 같은 기계에서 처리하실 수 있습니다.

톱날 이동 속도를 조절합니다소재 두께에 맞춰 톱날 진입 속도를 정할 수 있어 두꺼운 단면과 얇은 단면을 같은 기계에서 다룹니다.

627kg 본체에 서보 이송을 씁니다가공 길이는 600~3,480mm이며 서보 0.75 kW가 이송을 담당합니다. 톱날은 바깥지름 400mm · 안지름 32mm · 두께 4mm이며 3,000 rpm으로 회전합니다.

Structure

선형 가이드 위를 움직이는 이동 헤드가 길이를 정합니다

양면 절단기는 오른쪽 헤드가 LM 선형 가이드 위를 이동해 절단 길이를 정합니다. 서보 기종(GEMINI-X · GEMINI-VI · WTMM-CNC 계열)은 길이와 각도를 터치스크린에 입력하면 자동으로 이동하고, 디지털 스케일 기종(WTMC-2AX · DS450x5000)은 표시 값을 보며 수동으로 맞춥니다. 톱날 하강은 유압 감속 실린더로 속도를 조절해 알루미늄 절단면이 뜯기지 않게 합니다. 넛칭기는 톱날과 작업 테이블이 각각 ±45° 회전해 프레임 모서리의 접합부를 파냅니다. 저희가 출고 전에 이송 정밀도를 시험 절단으로 확인하고 설치 후 현장에서 함께 확인해 드립니다.

Supply Journey

수입부터 A/S까지, 저희가 직접 합니다

중간 유통을 거치지 않습니다. 컨테이너로 직접 들여와 김해 전시장에 세우고, 시운전하고, 포장해 보내고, 고장 나면 받아서 고칩니다.

대량 수입

컨테이너 단위로 직수입합니다. 한두 대씩 들여오는 방식이 아니라 계열 전체를 한 번에 확보하기 때문에 재고에서 바로 출고됩니다.

하역 · 검수

입고 즉시 외관·포장 상태를 확인하고 수량을 대조합니다. 이 단계에서 걸러진 건은 전시장에 올라가지 않습니다.

전시 보관

김해 전시장에 실물을 세워 둡니다. 카탈로그가 아니라 돌아가는 기계를 직접 보고 고르실 수 있습니다.

시연 · 테스트

구매 전 실제 프로파일을 잘라 보시고 결정하십시오. 단면 치수와 각도를 지정해 주시면 그 조건 그대로 절단해 보여 드립니다.

포장 · 출고

본체와 컨베이어·조기대를 파손 없이 고정 포장해 출고합니다. 재고 보유 품목은 당일 출고가 가능합니다.

입고 AS

고장 시 기계를 보내 주시면 저희가 직접 수리합니다. 톱날·클램프 실린더·스위치 등 소모·수리 부품을 자체 보유합니다.

그래서 기다리실 일도, 돌아다니실 일도 없습니다.

Specifications

GEMINI-II A 제원

위쪽 9줄이 이 모델의 제원이고, 아래 4줄은 2헤드 절단기 · 넛칭기 25종 공통 사양입니다. 상세 치수는 견적 시 제원표로 보내 드립니다.

모델명	GEMINI-II A
원산지	터키산
사용전원	380 v
소비전력	모터 2 x 1.5 KW / 서보 0.75 KW
모터 RPM	3000 rpm
톱날·커터	ΦD400, Φd32, 4 t
가공·절단 능력	가공 600~3480 mm / 45° 105 x 110 mm / 90° 105 x 170 mm
기계크기(mm)	1500 x 4195 x 1525
중량	627 kg
적용 소재	알루미늄 프로파일 · 비철 (PVC 전용 2종 별도)
헤드 구성	2헤드(좌 고정 · 우 이동) / 넛칭기는 톱날·테이블 회전
길이 제어	서보 이송 · 디지털 스케일 · 마그네틱 스케일(기종별)
사후 관리	제조사 협업 · 입고 수리 · 소모품 보유 · 수리 불가 시 리퍼 서비스
