Double Head Cutting Machine · Notching

재단 목록을 화면에서 관리하며 절단합니다

GEMINI-VI

산업용 터치스크린 PC로 재단 목록을 관리하는 2헤드 각도조절 원형 절단기입니다. 각도는 -22.5°에서 +45°까지 서보가 자동으로 맞추고, 90°에서 210 × 396mm 단면까지 절단합니다.

터치스크린 산업용 PC서보 -22.5°~+45°90° 210 × 396mm가공 길이 410~5,050mm

이 모델 견적 문의 스마트스토어 바로가기

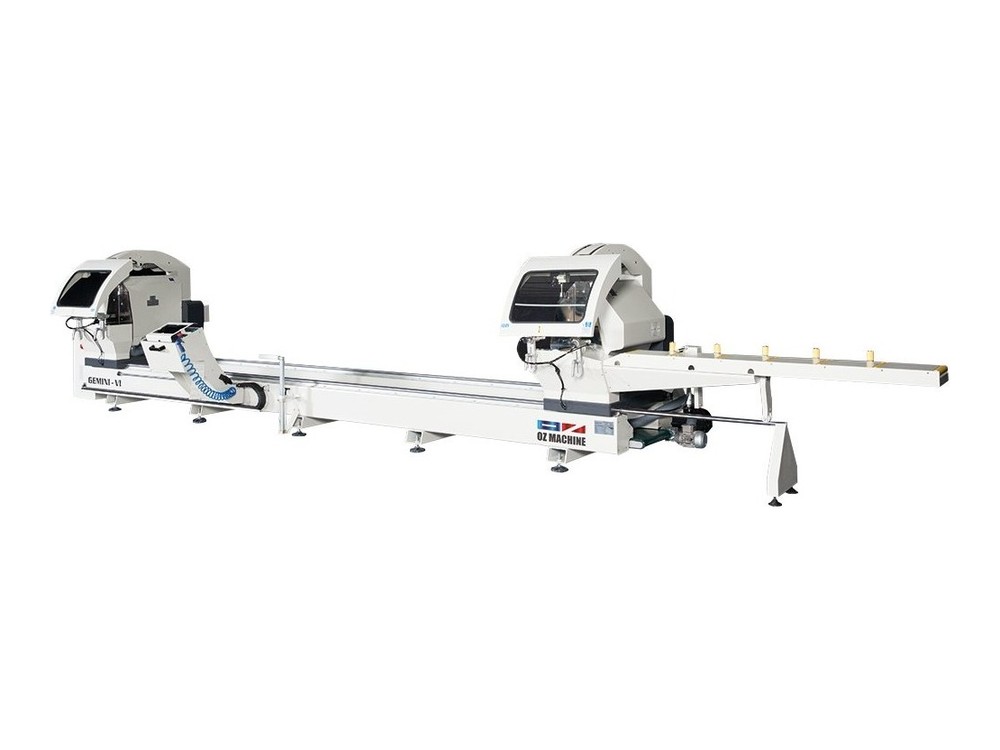

GEMINI-VI 2헤드 각도조절 원형 절단기 (터치스크린 PC · 서보 위치 제어)

210×396mm

90° 절단

5,050mm

최대 가공

Φ600mm

톱날

4,000rpm

회전수

이 계열 25기종 — 아래에서 기종별 사양을 보실 수 있습니다

Video

제품 소개 영상

22.5°·45°·90° 각도 전환 X축 서보 절단 — 같은 계열 기종 GEMINI-V SA · 창호종합기계 유튜브 (롤러다이 별도 판매)

Selling Points

이 모델의 사양 범위

2헤드 절단기 · 넛칭기 25종 가운데 GEMINI-VI 모델의 사양 범위입니다. 수치는 모두 아래 제원표 값입니다.

각도를 프로그램으로 지정합니다-22.5°에서 +45° 구간을 서보 위치 제어으로 맞춥니다. 각도 값을 화면에 넣으면 헤드가 그 자리로 이동합니다.

재단 목록을 화면에서 불러옵니다터치스크린 산업용 PC가 달려 있어 재단 목록을 저장해 두고 필요할 때 불러옵니다. 같은 규격을 반복하는 현장에서 설정 시간이 줄어듭니다.

90°에서 210 × 396mm까지 절단합니다45°에서는 210 × 281mm이며, 가공 길이는 410~5,050mm입니다. 톱날은 외경 600mm · 내경 32mm · 두께 4.7mm이며 4,000 rpm으로 회전합니다.

Structure

이동 헤드가 선형 가이드를 따라 움직여 절단 길이를 맞춥니다

양면 절단기는 오른쪽 헤드가 LM 선형 가이드 위를 이동해 절단 길이를 정합니다. 서보 기종(GEMINI-X · GEMINI-VI · WTMM-CNC 계열)은 길이와 각도를 터치스크린에 입력하면 자동으로 이동하고, 디지털 스케일 기종(WTMC-2AX · DS450x5000)은 표시 값을 보며 수동으로 맞춥니다. 톱날 하강은 유압 감속 실린더로 속도를 조절해 알루미늄 절단면이 뜯기지 않게 합니다. 넛칭기는 톱날과 작업 테이블이 각각 ±45° 회전해 프레임 모서리의 접합부를 가공합니다.

직접 수입 · 김해 전시장 시연 · 입고 수리까지 저희가 직접 합니다 — 공급 과정 6단계 보기 →

Specifications

GEMINI-VI 제원

위쪽 9줄이 이 모델의 제원이고, 아래 4줄은 2헤드 절단기 · 넛칭기 25종 공통 사양입니다. 상세 치수는 견적 시 제원표로 보내 드립니다.

모델명	GEMINI-VI
원산지	터키산
사용전원	380V
소비전력	톱날모터 2 × 1.7 kW / 서보모터 1.7 kW
모터 회전수	4000 rpm
공구 규격	ΦD 600, Φd 32, 4.7 t
가공 능력	45° 210 × 281 mm (min 615, max 5050mm) / 90° 210 × 396 mm (min 410, max 5050mm)
기계크기(mm)	1910 × 8160 × 1540
중량	1760 kg
적용 소재	알루미늄 프로파일 · 비철 (PVC 전용 2종 별도)
헤드 구성	2헤드(좌 고정 · 우 이동) / 넛칭기는 톱날·테이블 회전
길이 제어	서보 이송 · 디지털 스케일 · 마그네틱 스케일(기종별)
사후 관리	입고 수리 · 소모품 보유
