Double Head Cutting Machine · Notching

좌우 헤드를 따로 제어해 동시에 넛칭합니다

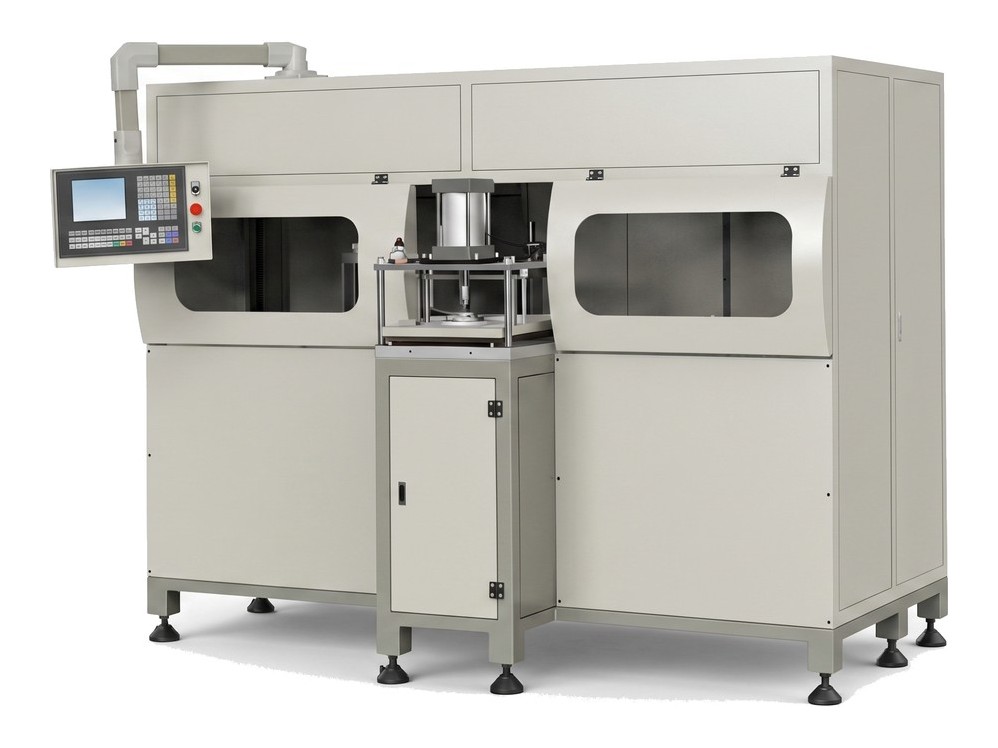

WTM-CNC-2H

좌우 헤드에 서보를 각각 두고 CNC 디지털 인덱싱으로 동기 제어하는 2헤드 넛칭기입니다. 두 헤드가 동시에 가공해 부재 양단을 한 번에 처리합니다. 저희가 수입 단계에서 쓰실 프로파일로 가공 범위를 확인하고 들여옵니다.

좌우 독립 듀얼 서보CNC 디지털 인덱싱 동기 제어듀얼 서보 이송 200~3,500mm다점 유공압 에어 바이스

이 모델 견적 문의 스마트스토어 바로가기

Ø400~450mm

톱날 2본

3,500mm

서보 이송

3,200RPM

주축 회전

1,150kg

중량

이 계열 25기종 — 아래에서 기종별 사양을 보실 수 있습니다

Selling Points

이 모델이 맡는 자리

2헤드 절단기 · 넛칭기 25종 안에서 WTM-CNC-2H 모델이 담당하는 구간입니다. 수치는 모두 아래 제원표 값입니다.

두 헤드가 동시에 가공합니다부재 양단을 한 번에 처리하므로 한쪽씩 두 번 물리는 공정이 줄어듭니다.

좌우 서보를 따로 제어합니다헤드마다 서보를 두고 CNC 디지털 인덱싱으로 맞춰 좌우 값을 다르게 두는 가공도 처리합니다. 이송 구간은 200~3,500mm입니다.

다점 에어 바이스가 부재를 잡습니다여러 지점에서 유공압으로 고정하고 오일 미스트를 자동 분사합니다. 주축은 헤드당 3.0 kW(합산 6.0 kW) · 3,200 RPM입니다.

Structure

선형 가이드 위를 움직이는 이동 헤드가 길이를 정합니다

양면 절단기는 오른쪽 헤드가 LM 선형 가이드 위를 이동해 절단 길이를 정합니다. 서보 기종(GEMINI-X · GEMINI-VI · WTMM-CNC 계열)은 길이와 각도를 터치스크린에 입력하면 자동으로 이동하고, 디지털 스케일 기종(WTMC-2AX · DS450x5000)은 표시 값을 보며 수동으로 맞춥니다. 톱날 하강은 유압 감속 실린더로 속도를 조절해 알루미늄 절단면이 뜯기지 않게 합니다. 넛칭기는 톱날과 작업 테이블이 각각 ±45° 회전해 프레임 모서리의 접합부를 파냅니다. 저희가 출고 전에 이송 정밀도를 시험 절단으로 확인하고 설치 후 현장에서 함께 확인해 드립니다.

Supply Journey

수입부터 A/S까지, 저희가 직접 합니다

중간 유통을 거치지 않습니다. 컨테이너로 직접 들여와 김해 전시장에 세우고, 시운전하고, 포장해 보내고, 고장 나면 받아서 고칩니다.

대량 수입

컨테이너 단위로 직수입합니다. 한두 대씩 들여오는 방식이 아니라 계열 전체를 한 번에 확보하기 때문에 재고에서 바로 출고됩니다.

하역 · 검수

입고 즉시 외관·포장 상태를 확인하고 수량을 대조합니다. 이 단계에서 걸러진 건은 전시장에 올라가지 않습니다.

전시 보관

김해 전시장에 실물을 세워 둡니다. 카탈로그가 아니라 돌아가는 기계를 직접 보고 고르실 수 있습니다.

시연 · 테스트

구매 전 실제 프로파일을 잘라 보시고 결정하십시오. 단면 치수와 각도를 지정해 주시면 그 조건 그대로 절단해 보여 드립니다.

포장 · 출고

본체와 컨베이어·조기대를 파손 없이 고정 포장해 출고합니다. 재고 보유 품목은 당일 출고가 가능합니다.

입고 AS

고장 시 기계를 보내 주시면 저희가 직접 수리합니다. 톱날·클램프 실린더·스위치 등 소모·수리 부품을 자체 보유합니다.

그래서 기다리실 일도, 돌아다니실 일도 없습니다.

Specifications

WTM-CNC-2H 제원

위쪽 9줄이 이 모델의 제원이고, 아래 4줄은 2헤드 절단기 · 넛칭기 25종 공통 사양입니다. 상세 치수는 견적 시 제원표로 보내 드립니다.

모델명	WTM-CNC-2H
톱날 사양	Ø400~450mm x 2본 (2축 독립 스핀들)
가공 유효범위(CNC Stroke)	듀얼 서보 200mm~3,500mm
주축 모터/RPM	헤드당 3.0kW(합산 6.0kW) / 3,200 RPM
가공 각도 범위	45°/90°
공압사양	0.5~0.8 MPa
제품크기	4,200 x 1,300 x 1,750 mm
중량	1,150 kg
사용전원	AC 380V / 60Hz / 3P
적용 소재	알루미늄 프로파일 · 비철 (PVC 전용 2종 별도)
헤드 구성	2헤드(좌 고정 · 우 이동) / 넛칭기는 톱날·테이블 회전
길이 제어	서보 이송 · 디지털 스케일 · 마그네틱 스케일(기종별)
사후 관리	제조사 협업 · 입고 수리 · 소모품 보유 · 수리 불가 시 리퍼 서비스
