101. 알루미늄 절단기 · 원형절단기
055-327-4112

Double Head Cutting Machine · Notching

45° 마이터만 반복해서 절단합니다

MLA-2C-01SO

알루미늄 창호·시스템창·커튼월 프로파일의 45° 양면을 동시에 절단하는 전용기입니다. 각도를 45°로 고정한 구성이라 마이터 절단이 반복되는 라인에 맞습니다. 제작 전에 사용하실 프로파일 단면으로 절단 범위를 확인하고 사양을 정해 드립니다.

45° 마이터 전용절단 길이 450~5,400mm절삭유 분사380V 삼상 · 4.4kW

이 모델 견적 문의 스마트스토어 바로가기

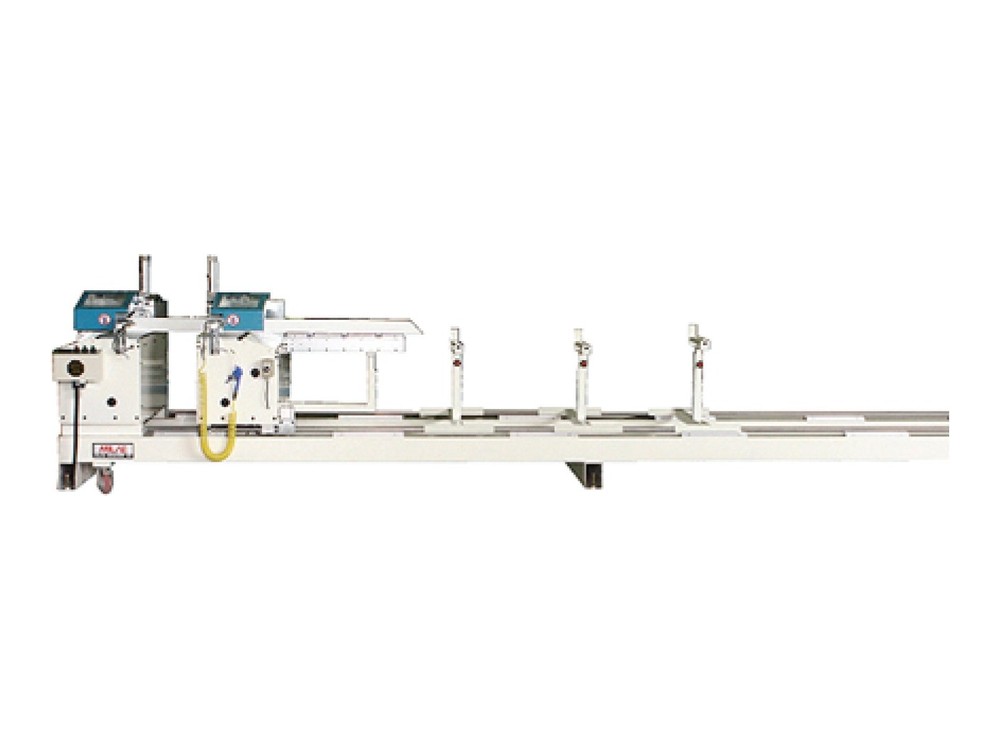

MLA-2C-01SO 45° 전용 2헤드 양면 절단기 (시스템창 · 커튼월 알루미늄)

450~5,400mm

절단 길이

114mm

절단 높이

430mm

톱날

850kg

중량

이 계열 25기종 — 아래에서 기종별 사양을 보실 수 있습니다

Video

제품 소개 영상

2헤드 45도 양면 절단 — MLA-2C-01SO · 창호종합기계 유튜브 (롤러다이 별도 판매)

Selling Points

이 모델의 사양 범위

2헤드 절단기 · 넛칭기 25종 가운데 MLA-2C-01SO 모델의 사양 범위입니다. 수치는 모두 아래 제원표 값입니다.

45° 마이터를 한 공정으로 끝냅니다양쪽 헤드가 동시에 45°로 절단하므로 한 부재의 양쪽 끝을 한 번에 처리하실 수 있습니다. 창호 프레임 모서리를 잇는 각도입니다.

절삭유를 분사하며 절단합니다절삭유가 톱날과 절단면에 닿아 톱날 수명과 절단 치수 관리에 도움이 됩니다. 공기압력은 6~7 bar입니다.

절단 중 안전 커버가 자동으로 닫힙니다톱날이 움직이는 동안 커버가 작업 구간을 덮습니다. 절단 범위는 높이 114mm, 길이 450~5,400mm이며 중량은 850kg입니다.

Structure

이동 헤드가 선형 가이드를 따라 움직여 절단 길이를 맞춥니다

양면 절단기는 오른쪽 헤드가 LM 선형 가이드 위를 이동해 절단 길이를 정합니다. 서보 기종(GEMINI-X · GEMINI-VI · WTMM-CNC 계열)은 길이와 각도를 터치스크린에 입력하면 자동으로 이동하고, 디지털 스케일 기종(WTMC-2AX · DS450x5000)은 표시 값을 보며 수동으로 맞춥니다. 톱날 하강은 유압 감속 실린더로 속도를 조절해 알루미늄 절단면이 뜯기지 않게 합니다. 넛칭기는 톱날과 작업 테이블이 각각 ±45° 회전해 프레임 모서리의 접합부를 가공합니다.

Specifications

MLA-2C-01SO 제원

위쪽 9줄이 이 모델의 제원이고, 아래 4줄은 2헤드 절단기 · 넛칭기 25종 공통 사양입니다. 상세 치수는 견적 시 제원표로 보내 드립니다.

모델명	MLA-2C-01SO
원산지	국내산
사용전원	380V 삼상
소비전력	4.4 kW
공기압력	6~7 bar
공구 규격	17″(430 mm) × 38 mm
가공·절단 능력	절단범위 H114 / 길이 450~5,400 mm
기계크기(mm)	6,000 × 1,500 × 1,000
중량	850 kg
적용 소재	알루미늄 프로파일 · 비철 (PVC 전용 2종 별도)
헤드 구성	2헤드(좌 고정 · 우 이동) / 넛칭기는 톱날·테이블 회전
길이 제어	서보 이송 · 디지털 스케일 · 마그네틱 스케일(기종별)
사후 관리	입고 수리 · 소모품 보유
