Double Head Cutting Machine · Notching

베드 위 4,450mm 구간을 CNC로 절단합니다

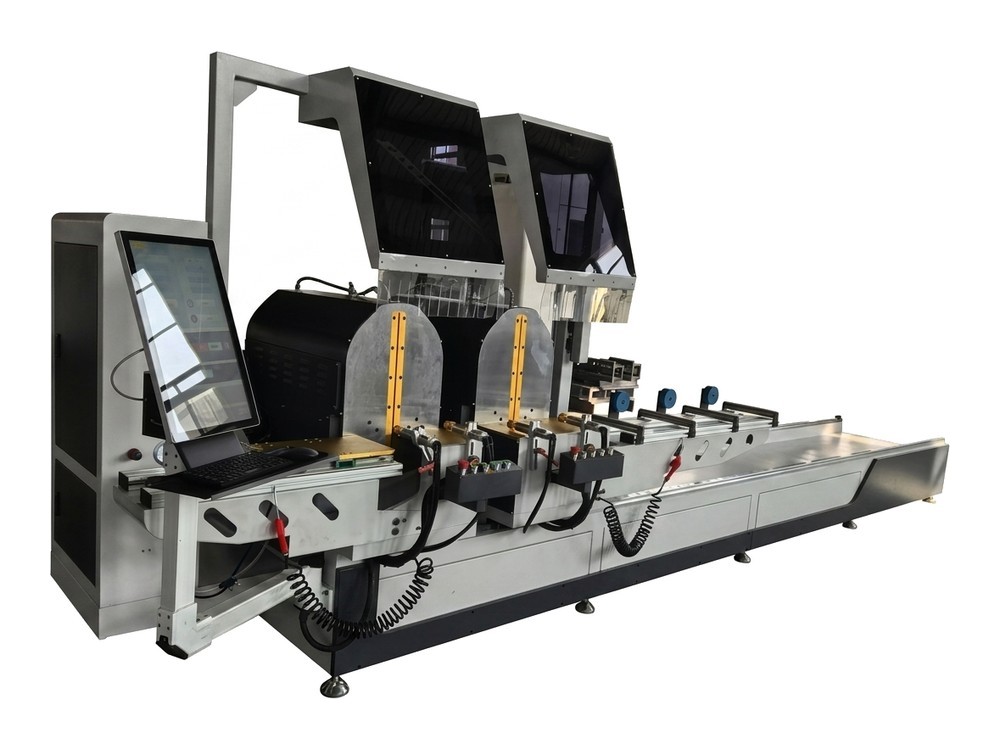

WTMM-CNC-600X4450

베드 가동 프레임의 유효 이송 범위가 4,450mm인 2헤드 CNC 커팅 쏘입니다. 3축 이상 CNC 제어와 볼스크류 연동 리니어 서보 이송으로 각도와 위치를 수치로 지정합니다. 저희가 쓰실 프로파일 도면으로 가공 순서를 검토한 뒤 납품 사양을 제안해 드립니다.

3축 이상 CNC 제어볼스크류 연동 서보 이송톱날 Ø600 초경 카바이드 2본45°/90° 가변각 인덱싱

이 모델 견적 문의 스마트스토어 바로가기

4,450mm

이송 범위

Ø600mm

톱날 2본

3,000RPM

주축 회전

4.0kW

헤드당 출력

이 계열 25기종 — 아래에서 기종별 사양을 보실 수 있습니다

Selling Points

이 모델이 맡는 자리

2헤드 절단기 · 넛칭기 25종 안에서 WTMM-CNC-600X4450 모델이 담당하는 구간입니다. 수치는 모두 아래 제원표 값입니다.

각도를 CNC 인덱싱으로 지정합니다45°와 90°를 포함한 가변 각도를 서보 연동 인덱싱으로 잡습니다. 각도가 자주 바뀌는 제단에서 세팅 시간이 줄어듭니다.

볼스크류와 리니어 서보로 이송합니다이송축을 볼스크류가 받아 위치를 수치로 반복합니다. 베드 가동 프레임의 유효 이송 범위는 최대 4,450mm입니다.

프레임 윗면을 연삭으로 평탄하게 마감했습니다프레임 평탄도를 연삭으로 마감해 절삭 진동을 줄입니다. 주축은 헤드당 3.0~4.0 kW이며 작동 압력은 0.5~0.8 MPa입니다.

Structure

선형 가이드 위를 움직이는 이동 헤드가 길이를 정합니다

양면 절단기는 오른쪽 헤드가 LM 선형 가이드 위를 이동해 절단 길이를 정합니다. 서보 기종(GEMINI-X · GEMINI-VI · WTMM-CNC 계열)은 길이와 각도를 터치스크린에 입력하면 자동으로 이동하고, 디지털 스케일 기종(WTMC-2AX · DS450x5000)은 표시 값을 보며 수동으로 맞춥니다. 톱날 하강은 유압 감속 실린더로 속도를 조절해 알루미늄 절단면이 뜯기지 않게 합니다. 넛칭기는 톱날과 작업 테이블이 각각 ±45° 회전해 프레임 모서리의 접합부를 파냅니다. 저희가 출고 전에 이송 정밀도를 시험 절단으로 확인하고 설치 후 현장에서 함께 확인해 드립니다.

Supply Journey

수입부터 A/S까지, 저희가 직접 합니다

중간 유통을 거치지 않습니다. 컨테이너로 직접 들여와 김해 전시장에 세우고, 시운전하고, 포장해 보내고, 고장 나면 받아서 고칩니다.

대량 수입

컨테이너 단위로 직수입합니다. 한두 대씩 들여오는 방식이 아니라 계열 전체를 한 번에 확보하기 때문에 재고에서 바로 출고됩니다.

하역 · 검수

입고 즉시 외관·포장 상태를 확인하고 수량을 대조합니다. 이 단계에서 걸러진 건은 전시장에 올라가지 않습니다.

전시 보관

김해 전시장에 실물을 세워 둡니다. 카탈로그가 아니라 돌아가는 기계를 직접 보고 고르실 수 있습니다.

시연 · 테스트

구매 전 실제 프로파일을 잘라 보시고 결정하십시오. 단면 치수와 각도를 지정해 주시면 그 조건 그대로 절단해 보여 드립니다.

포장 · 출고

본체와 컨베이어·조기대를 파손 없이 고정 포장해 출고합니다. 재고 보유 품목은 당일 출고가 가능합니다.

입고 AS

고장 시 기계를 보내 주시면 저희가 직접 수리합니다. 톱날·클램프 실린더·스위치 등 소모·수리 부품을 자체 보유합니다.

그래서 기다리실 일도, 돌아다니실 일도 없습니다.

Specifications

WTMM-CNC-600X4450 제원

위쪽 9줄이 이 모델의 제원이고, 아래 4줄은 2헤드 절단기 · 넛칭기 25종 공통 사양입니다. 상세 치수는 견적 시 제원표로 보내 드립니다.

모델명	WTMM-CNC-600X4450
사용전원	380V / 60Hz / 3상
주축 모터 용량	각 헤드 3.0 ~ 4.0 kW
주축 회전수	약 2,800 ~ 3,000 RPM
공압/유압 작동압력	0.5 ~ 0.8 MPa
톱날 직경	Ø600mm 초경 카바이드 (2본)
가공·절단 각도	45° / 90° 포함 CNC 서보연동 가변각도 인덱싱
베드 이송범위	최대 4,450mm
프레임 구조	연삭 평탄도 처리 초강성 헤비 프레임
적용 소재	알루미늄 프로파일 · 비철 (PVC 전용 2종 별도)
헤드 구성	2헤드(좌 고정 · 우 이동) / 넛칭기는 톱날·테이블 회전
길이 제어	서보 이송 · 디지털 스케일 · 마그네틱 스케일(기종별)
사후 관리	제조사 협업 · 입고 수리 · 소모품 보유 · 수리 불가 시 리퍼 서비스
