Double Head Cutting Machine · Notching

90°와 45° 외측을 같은 사이클로 절단합니다

WTMM-CNC-500X4200

90°와 45°(외측) 절단을 전환해 쓰는 2헤드 CNC 양면 절단기입니다. 절단 길이 400~4,200mm 구간에서 폭×높이 135 × 200mm 단면까지 받습니다. 저희가 출고 전에 쓰실 프로파일로 시험 절단해 이송 값을 맞춰 둡니다.

2헤드 동시 절단절단 길이 400~4,200mm절단 폭×높이 135 × 200mm380V · 5.9kW

이 모델 견적 문의 스마트스토어 바로가기

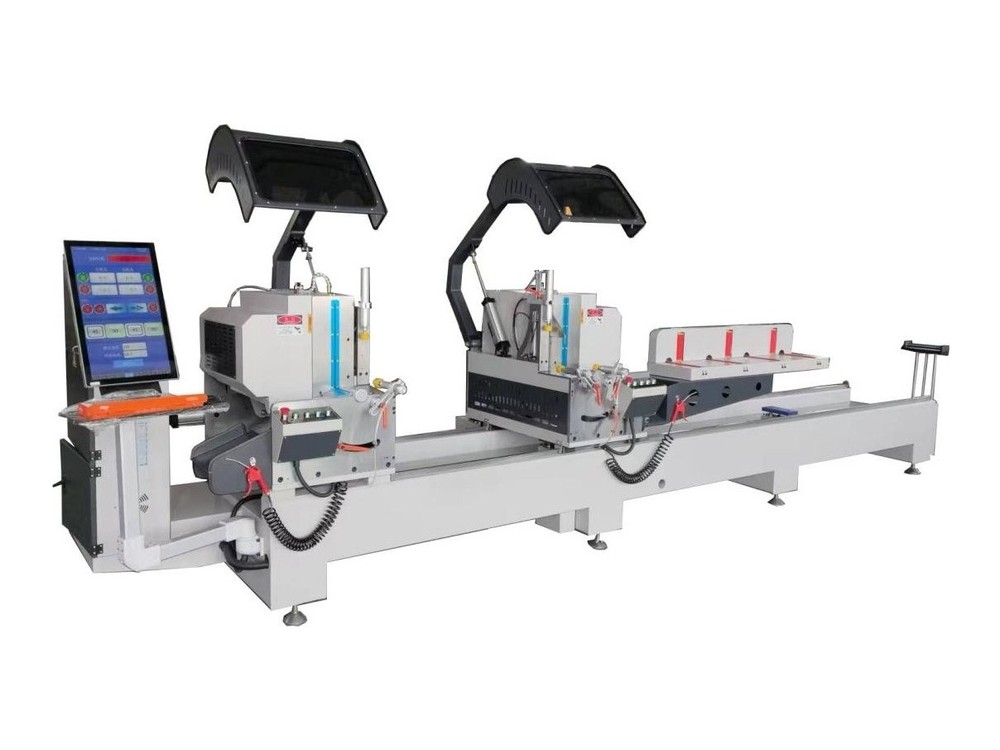

WTMM-CNC-500X4200 2헤드 CNC 양면 절단기 (45° 외측 · 90°)

135×200mm

절단 폭×높이

400~4,200mm

절단 길이

φ500mm

톱날

1,613kg

중량

이 계열 25기종 — 아래에서 기종별 사양을 보실 수 있습니다

Selling Points

이 모델이 맡는 자리

2헤드 절단기 · 넛칭기 25종 안에서 WTMM-CNC-500X4200 모델이 담당하는 구간입니다. 수치는 모두 아래 제원표 값입니다.

두 헤드가 양단을 동시에 절단합니다부재의 양쪽 끝을 한 사이클에 처리하므로 한쪽씩 두 번 물리는 공정을 줄일 수 있습니다.

90°와 45° 외측을 전환해 씁니다창호 프레임에서 자주 쓰는 두 각도를 같은 기계에서 처리하실 수 있습니다. 절단 길이는 400~4,200mm입니다.

φ500 톱날을 2,800 r/min으로 돌립니다톱날은 바깥지름 500mm · 안지름 30mm이며 주축 회전수는 2,800 r/min입니다. 설치 전에 저희가 설치 면적 5,700 × 1,650mm와 380V 전원을 함께 확인해 드립니다.

Structure

선형 가이드 위를 움직이는 이동 헤드가 길이를 정합니다

양면 절단기는 오른쪽 헤드가 LM 선형 가이드 위를 이동해 절단 길이를 정합니다. 서보 기종(GEMINI-X · GEMINI-VI · WTMM-CNC 계열)은 길이와 각도를 터치스크린에 입력하면 자동으로 이동하고, 디지털 스케일 기종(WTMC-2AX · DS450x5000)은 표시 값을 보며 수동으로 맞춥니다. 톱날 하강은 유압 감속 실린더로 속도를 조절해 알루미늄 절단면이 뜯기지 않게 합니다. 넛칭기는 톱날과 작업 테이블이 각각 ±45° 회전해 프레임 모서리의 접합부를 파냅니다. 저희가 출고 전에 이송 정밀도를 시험 절단으로 확인하고 설치 후 현장에서 함께 확인해 드립니다.

Supply Journey

수입부터 A/S까지, 저희가 직접 합니다

중간 유통을 거치지 않습니다. 컨테이너로 직접 들여와 김해 전시장에 세우고, 시운전하고, 포장해 보내고, 고장 나면 받아서 고칩니다.

대량 수입

컨테이너 단위로 직수입합니다. 한두 대씩 들여오는 방식이 아니라 계열 전체를 한 번에 확보하기 때문에 재고에서 바로 출고됩니다.

하역 · 검수

입고 즉시 외관·포장 상태를 확인하고 수량을 대조합니다. 이 단계에서 걸러진 건은 전시장에 올라가지 않습니다.

전시 보관

김해 전시장에 실물을 세워 둡니다. 카탈로그가 아니라 돌아가는 기계를 직접 보고 고르실 수 있습니다.

시연 · 테스트

구매 전 실제 프로파일을 잘라 보시고 결정하십시오. 단면 치수와 각도를 지정해 주시면 그 조건 그대로 절단해 보여 드립니다.

포장 · 출고

본체와 컨베이어·조기대를 파손 없이 고정 포장해 출고합니다. 재고 보유 품목은 당일 출고가 가능합니다.

입고 AS

고장 시 기계를 보내 주시면 저희가 직접 수리합니다. 톱날·클램프 실린더·스위치 등 소모·수리 부품을 자체 보유합니다.

그래서 기다리실 일도, 돌아다니실 일도 없습니다.

Specifications

WTMM-CNC-500X4200 제원

위쪽 9줄이 이 모델의 제원이고, 아래 4줄은 2헤드 절단기 · 넛칭기 25종 공통 사양입니다. 상세 치수는 견적 시 제원표로 보내 드립니다.

모델명	WTMM-CNC-500X4200
사용전원	380V / 50~60Hz
소비전력	5.9 KW
모터 RPM	2,800 r/min
공기압력	0.5 ~ 0.8 MPa
톱날·커터	φ500 x φ30
가공·절단 능력	절단각 90° / 45°(외측) / 절단 길이 400 ~ 4,200mm / 절단 폭 x 높이 135 x 200mm
기계크기(mm)	5700 x 1650 x 1520
중량	약 1,613 kg
적용 소재	알루미늄 프로파일 · 비철 (PVC 전용 2종 별도)
헤드 구성	2헤드(좌 고정 · 우 이동) / 넛칭기는 톱날·테이블 회전
길이 제어	서보 이송 · 디지털 스케일 · 마그네틱 스케일(기종별)
사후 관리	제조사 협업 · 입고 수리 · 소모품 보유 · 수리 불가 시 리퍼 서비스
