Double Head Cutting Machine · Notching

PVC 창호 프로파일을 양쪽에서 동시에 절단합니다

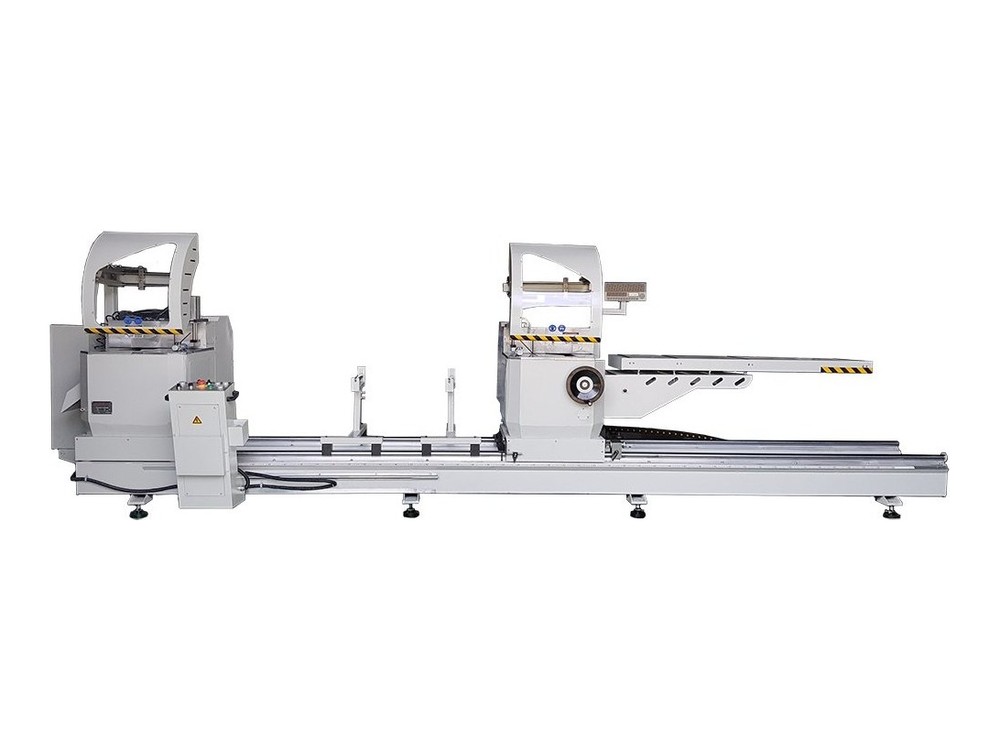

DS450x5000

PVC 창호 프로파일의 45°와 90° 양면을 동시에 절단하는 2헤드 절단기입니다. 베드 길이가 5,750mm라 긴 프로파일을 그대로 올려 두고 작업하실 수 있습니다.

PVC 프로파일 전용톱날각 90°~45°톱날 Φ500 · 날 수 120개 · 2기디지털 스케일 모니터 옵션

이 모델 견적 문의 스마트스토어 바로가기

Φ500mm

톱날

120개

톱날 날 수

2,840r/min

회전수

1,800kg

중량

이 계열 25기종 — 아래에서 기종별 사양을 보실 수 있습니다

Video

제품 소개 영상

고객 요청 자재 45도·90도 시험 절단 — DS450X5000 · 창호종합기계 유튜브 (롤러다이 별도 판매)

현장 영상 더 보기

PVC 프로파일 45°·90° 양면 절단 작동1:12

DS450x5000

실물 · 입고와 조립 사진

컨테이너로 수입해 저희 공장에서 내리고 조립한 사진입니다.

이 기계로 한 작업 — 넓은 알루미늄 프로파일을 양면절단기로 45°·90° 자를 수 있나요? (고객 자재 시험 절단 · 출고 사례) ›

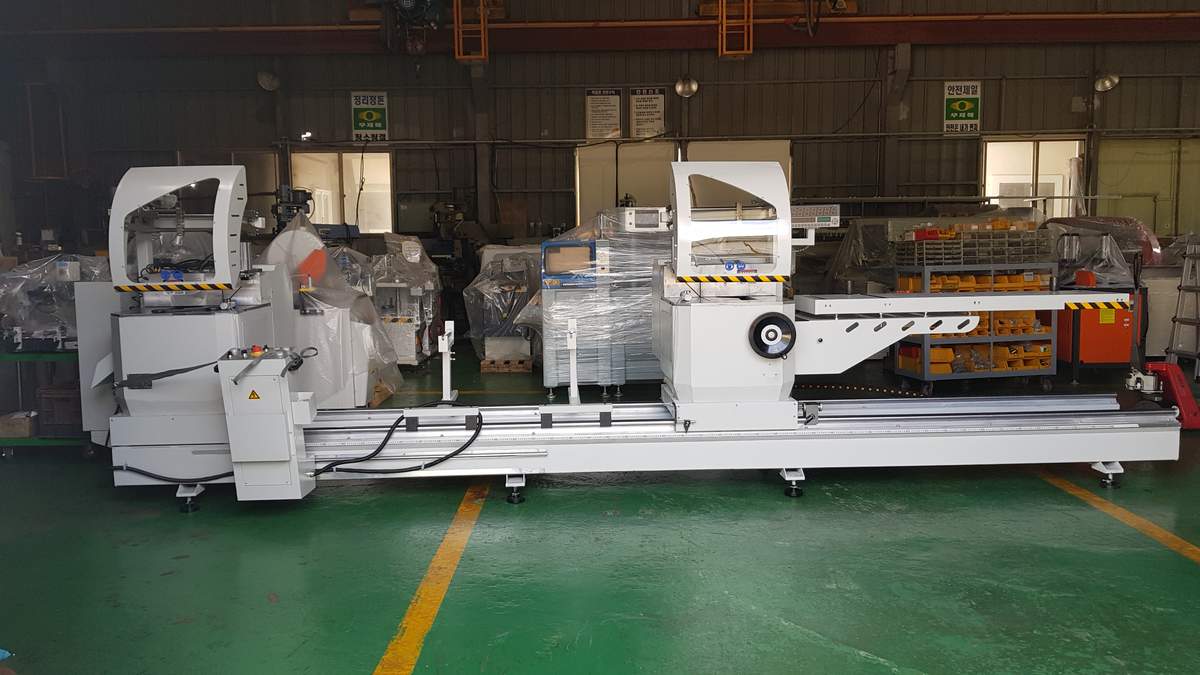

조립을 마친 양쪽 헤드

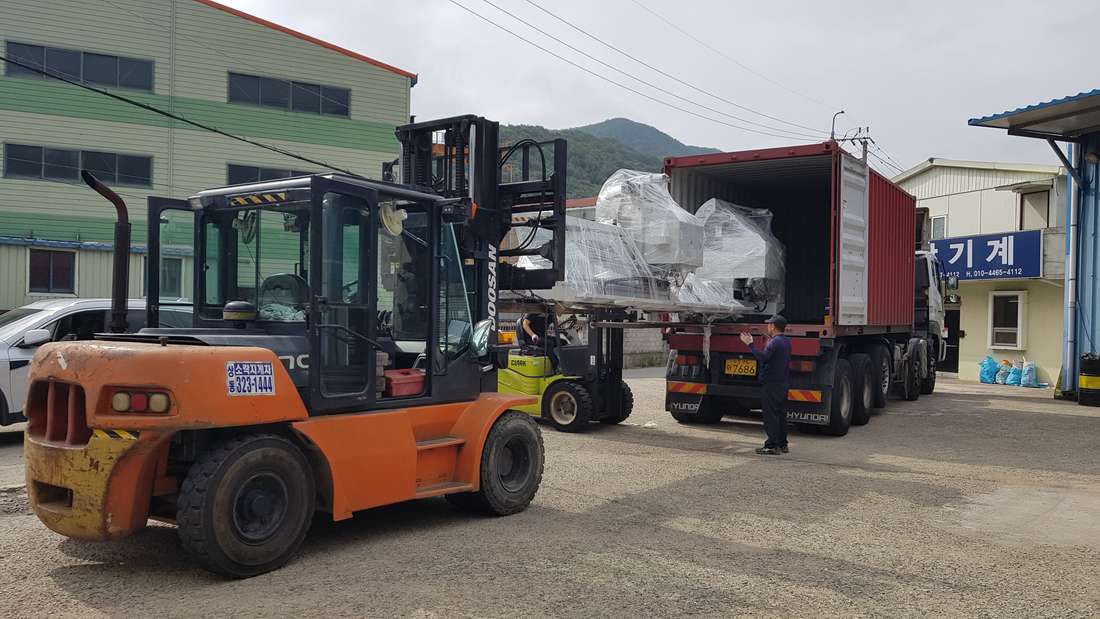

지게차로 내리는 모습

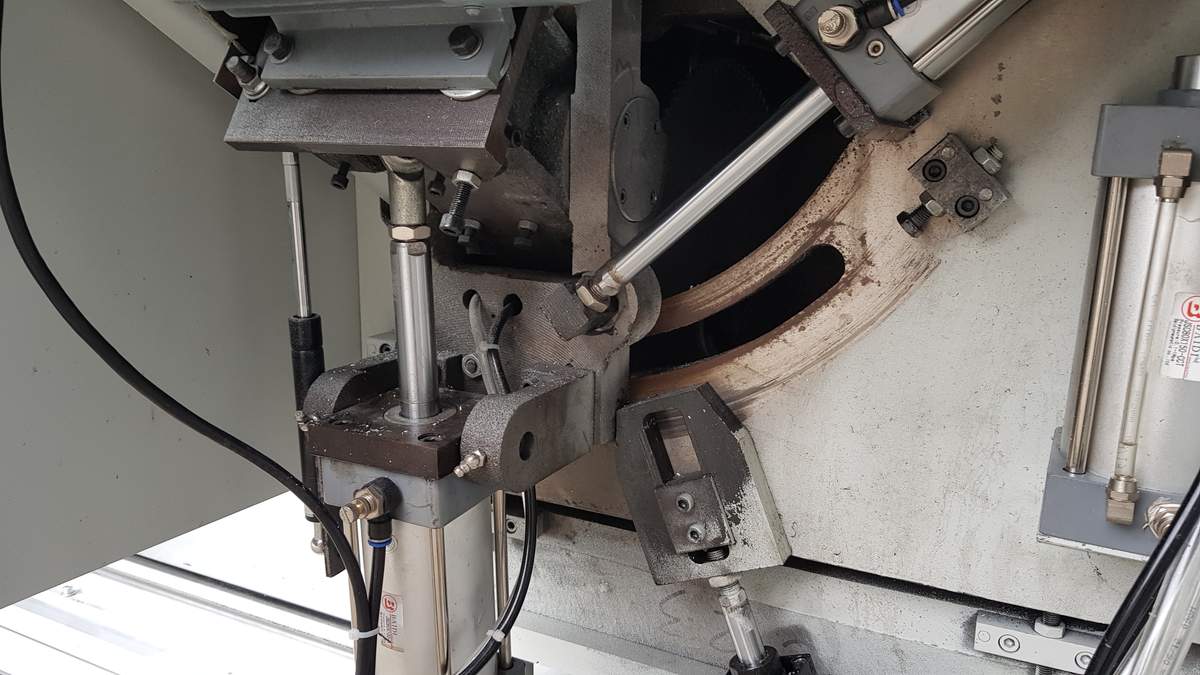

45°·90° 전환 기구

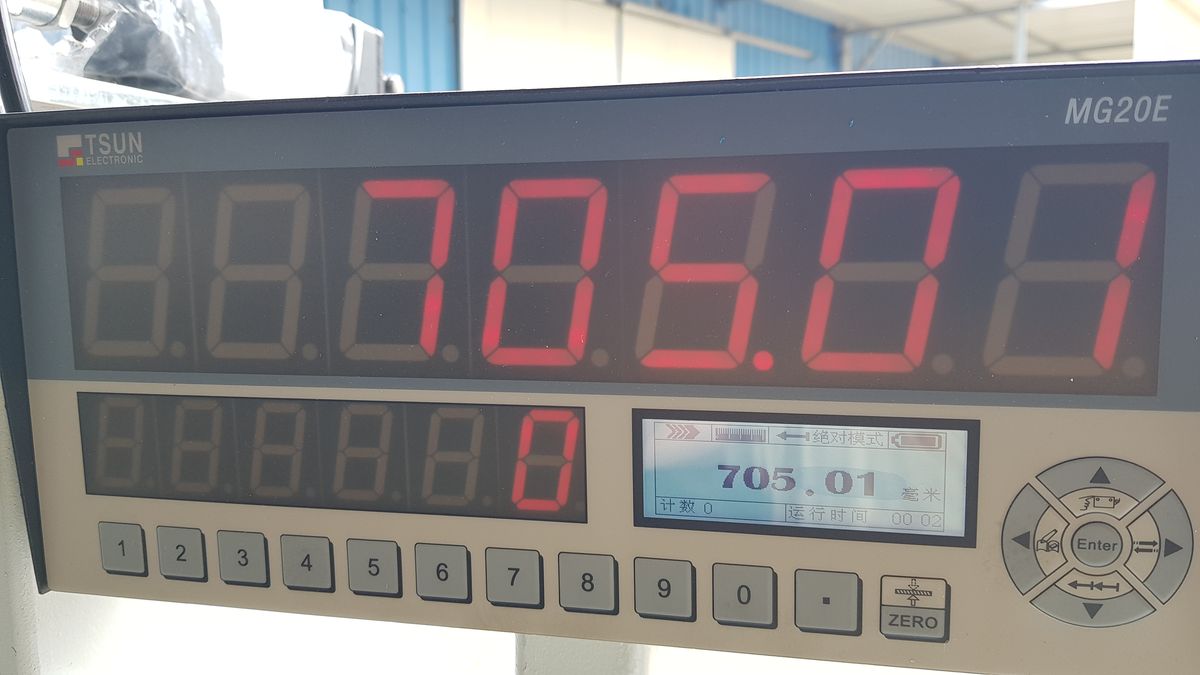

길이 표시기

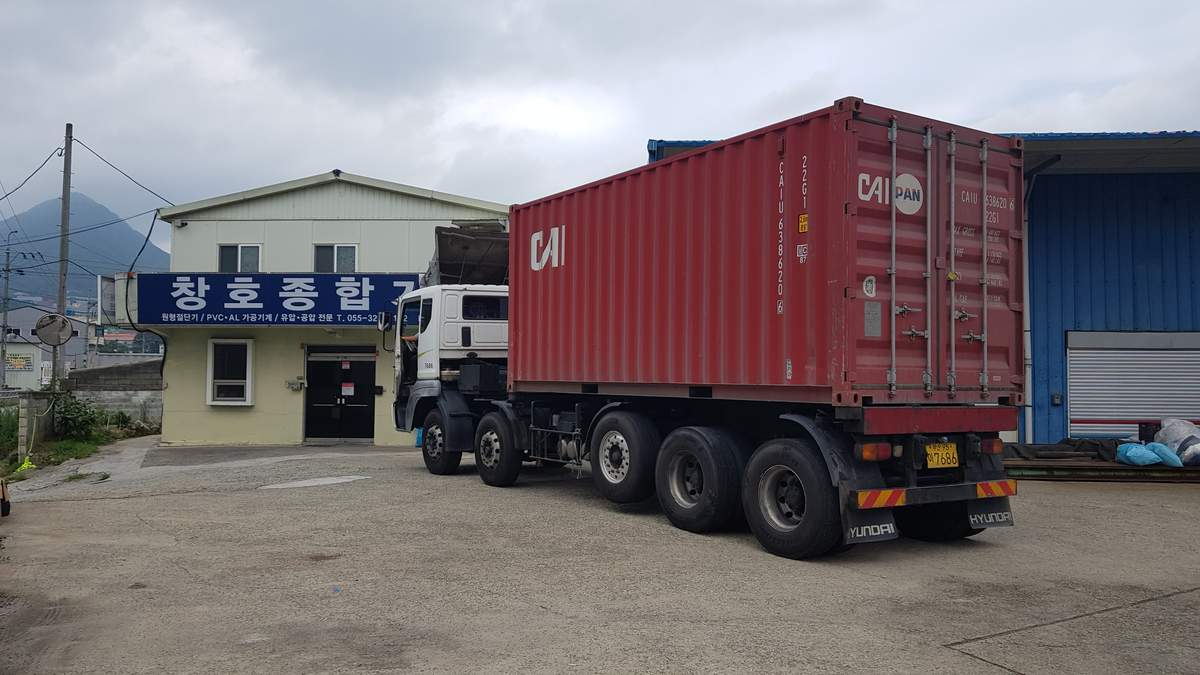

컨테이너 입고

Selling Points

이 모델의 사양 범위

2헤드 절단기 · 넛칭기 25종 가운데 DS450x5000 모델의 사양 범위입니다. 수치는 모두 아래 제원표 값입니다.

양쪽 헤드가 동시에 절단합니다PVC 프로파일의 양쪽 끝을 한 번에 처리해 한쪽씩 두 번 고정하는 공정을 줄일 수 있습니다. 톱날각은 90°에서 45°까지 조절됩니다.

베드 길이 5,750mm로 긴 자재를 절단합니다긴 PVC 프로파일을 나누지 않고 올려 두고 절단합니다. 기계 크기는 5,750 × 1,300 × 1,500mm입니다.

디지털 스케일 모니터를 옵션으로 넣으실 수 있습니다치수를 눈금 대신 화면으로 읽으실 수 있습니다. 안전커버는 표준이며 톱날 이송 속도는 0.3 m/min입니다.

Structure

이동 헤드가 선형 가이드를 따라 움직여 절단 길이를 맞춥니다

양면 절단기는 오른쪽 헤드가 LM 선형 가이드 위를 이동해 절단 길이를 정합니다. 서보 기종(GEMINI-X · GEMINI-VI · WTMM-CNC 계열)은 길이와 각도를 터치스크린에 입력하면 자동으로 이동하고, 디지털 스케일 기종(WTMC-2AX · DS450x5000)은 표시 값을 보며 수동으로 맞춥니다. 톱날 하강은 유압 감속 실린더로 속도를 조절해 알루미늄 절단면이 뜯기지 않게 합니다. 넛칭기는 톱날과 작업 테이블이 각각 ±45° 회전해 프레임 모서리의 접합부를 가공합니다.

직접 수입 · 김해 전시장 시연 · 입고 수리까지 저희가 직접 합니다 — 공급 과정 6단계 보기 →

Specifications

DS450x5000 제원

위쪽 9줄이 이 모델의 제원이고, 아래 4줄은 2헤드 절단기 · 넛칭기 25종 공통 사양입니다. 상세 치수는 견적 시 제원표로 보내 드립니다.

모델명	DS450x5000
원산지	중국산
사용전원	380 V
소비전력	2 × 2.2 kW
모터 회전수	2840 r/min
공구 규격	Φ500 × Φ30 × 120T
가공·절단 능력	톱날각 90°-45° / 톱날 이송 0.3 m/min
기계크기(mm)	5750 × 1300 × 1500
중량	1800 KG
적용 소재	PVC 프로파일 (PVC 전용 기종)
헤드 구성	2헤드(좌 고정 · 우 이동) / 넛칭기는 톱날·테이블 회전
길이 제어	서보 이송 · 디지털 스케일 · 마그네틱 스케일(기종별)
사후 관리	입고 수리 · 소모품 보유
