넓은 알루미늄 프로파일을 양면절단기로 45°·90° 자를 수 있나요?

DOUBLE-HEAD MITRE SAW DS450X5000 · 45° / 90° · CUSTOMER SAMPLE TEST CUT · DISPATCH

네, 고객 자재로 잘라 보고 보냈습니다. 컨테이너로 들어온 2헤드 양면절단기 DS450X5000을 저희 공장에 설치했습니다. 고객이 보내 주신 넓은 알루미늄 프로파일을 90°와 45°로 잘라 절단면을 확인했습니다. 시험 절단을 마친 기계는 포장해 경기 포천의 고객사로 출고했습니다.

2헤드 양면절단기45° · 90° 절단고객 자재 시험 절단

비슷한 구성 문의 다른 사례 보기

Φ500mm

톱날

2헤드

왼쪽 고정 · 오른쪽 이동

45~90°

톱날 각도

Site

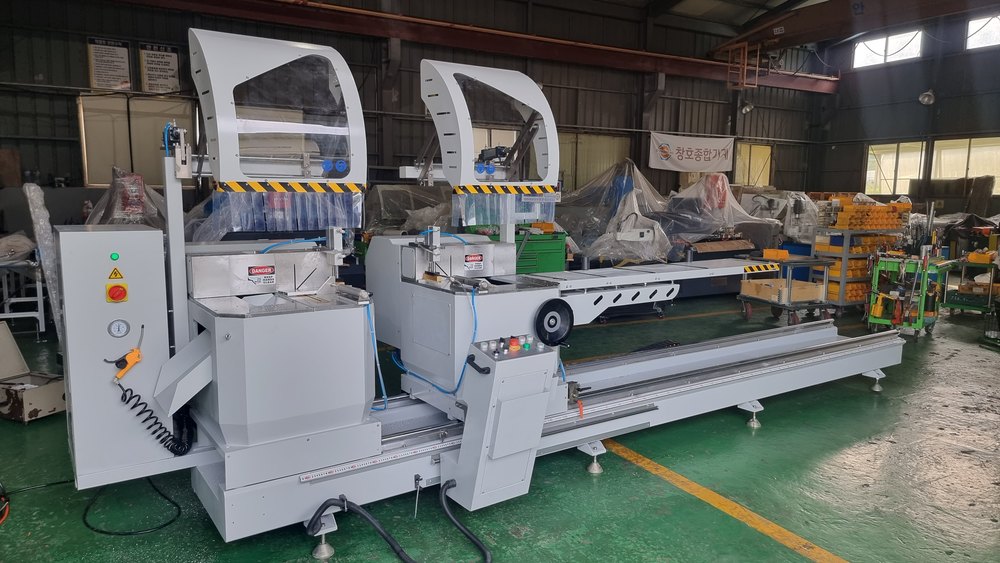

컨테이너로 들어온 2헤드 양면절단기입니다

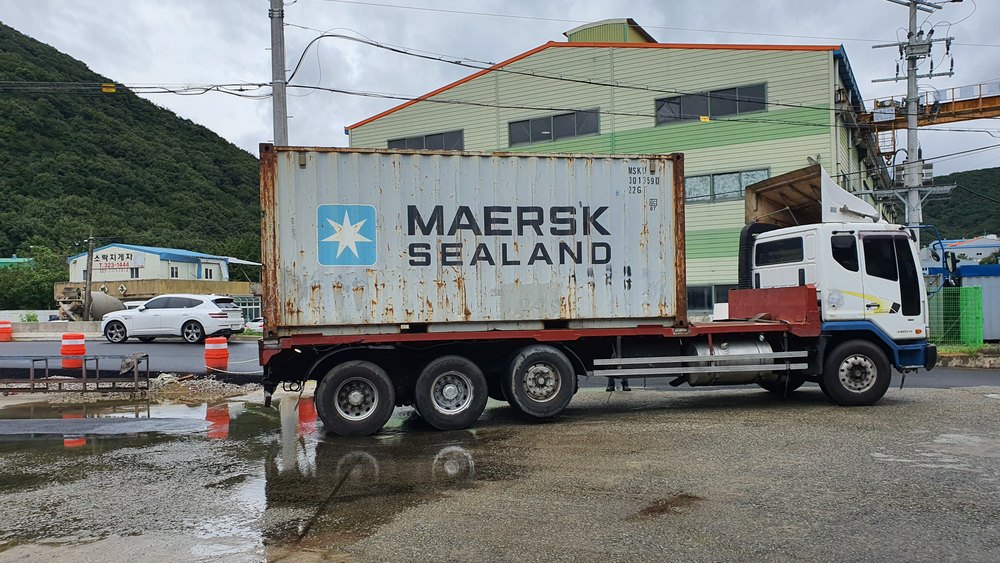

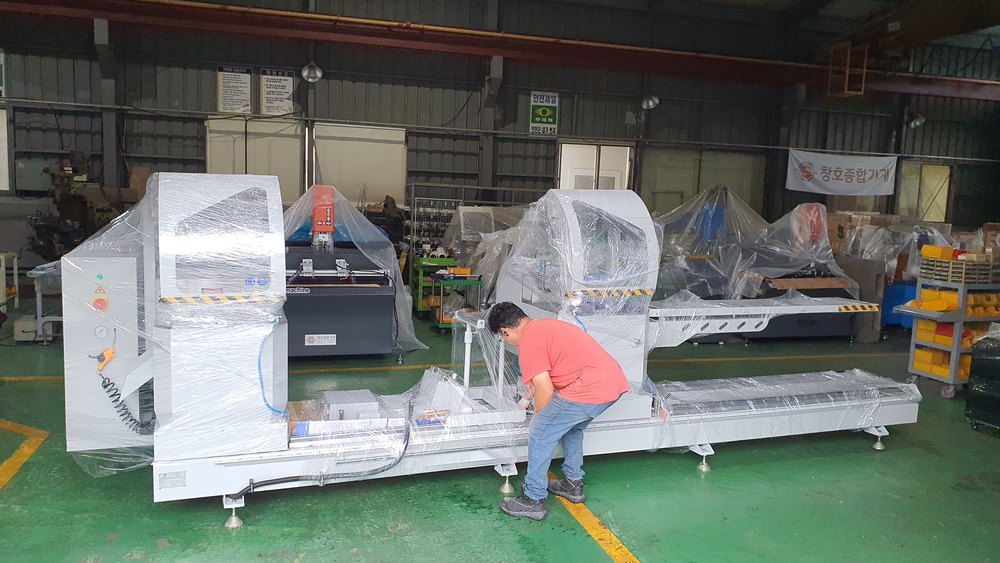

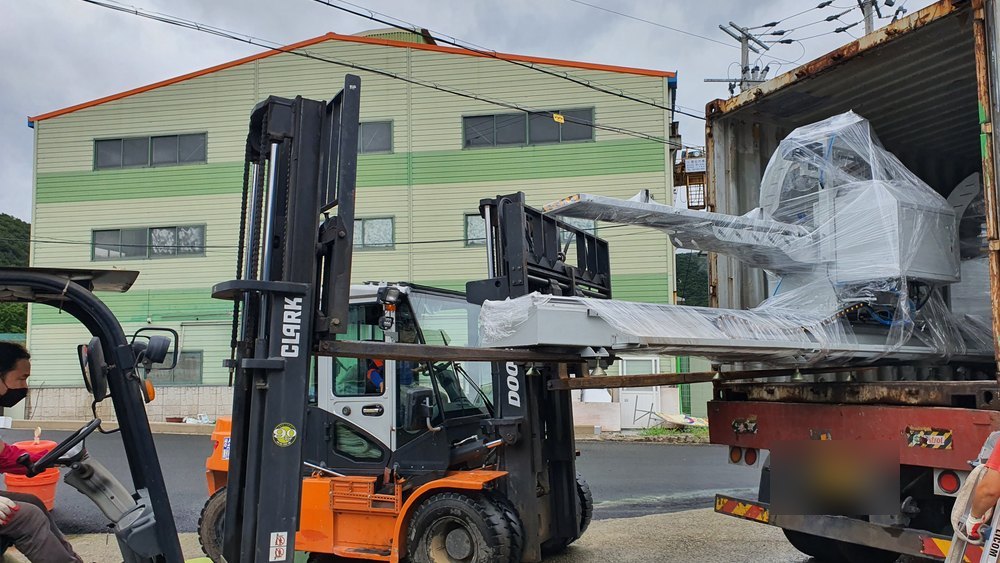

수입 컨테이너가 저희 공장에 도착했습니다. 지게차로 본체를 내려 공장 안에 놓고 포장을 풀었습니다. 긴 바닥대 위에 헤드가 두 개 있어, 왼쪽 헤드는 고정하고 오른쪽 헤드를 움직여 자를 길이를 맞춥니다.

Problem

폭이 넓고 속이 나뉜 자재는 절단면부터 확인해야 합니다

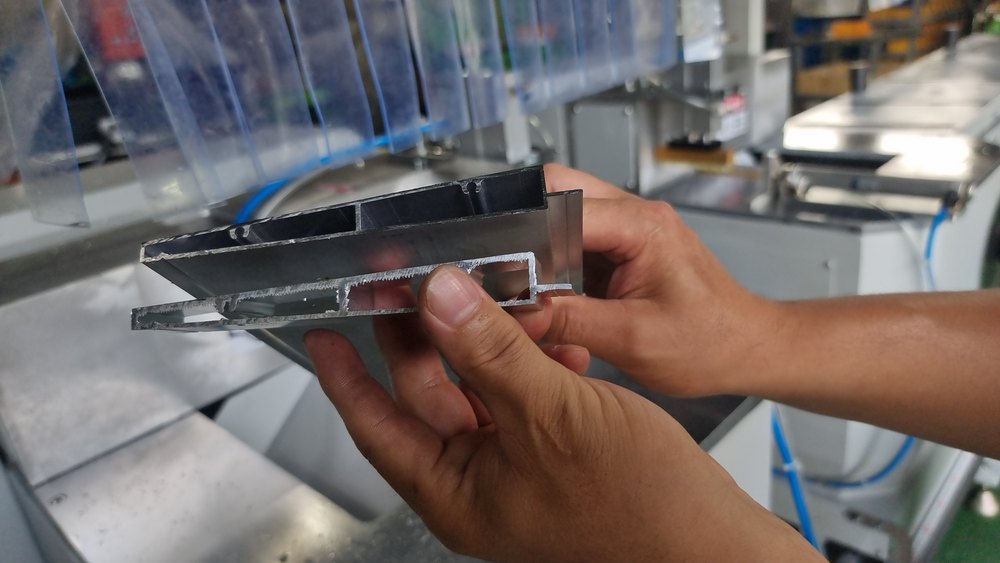

고객의 자재는 폭이 넓고 속이 여러 칸으로 나뉜 알루미늄 프로파일이었습니다. 이런 자재는 얇은 벽이 많아 자를 때 자재가 떨리거나 밀리면 절단면이 고르지 않습니다. 고객이 샘플 자재를 보내 주셔서 출고 전에 이 기계로 직접 잘라 보았습니다.

How We Built It

길이를 맞추고, 고정하고, 90°와 45°로 잘랐습니다

① 길이 맞추기

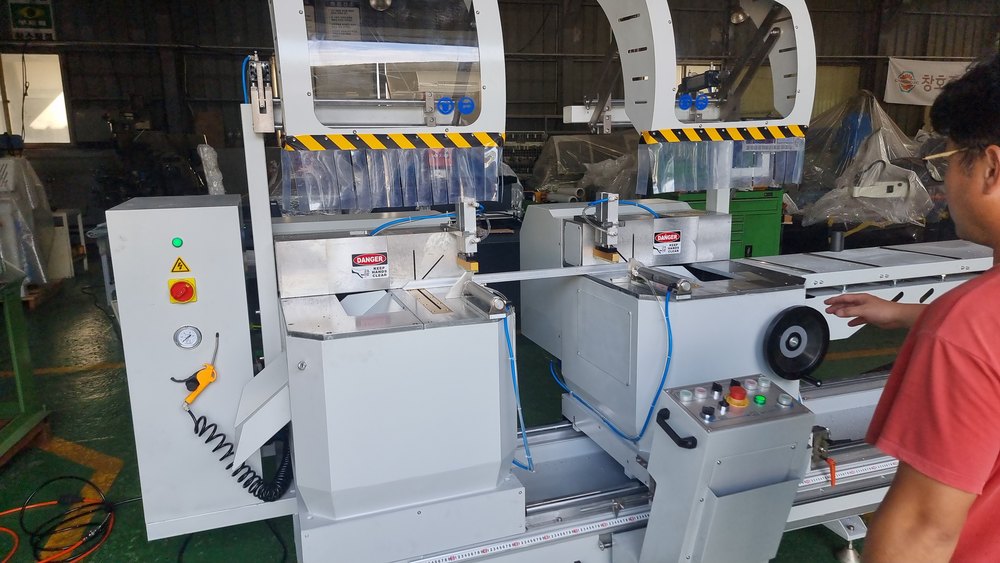

오른쪽 헤드를 움직여 표시창에 나오는 길이로 맞췄습니다.

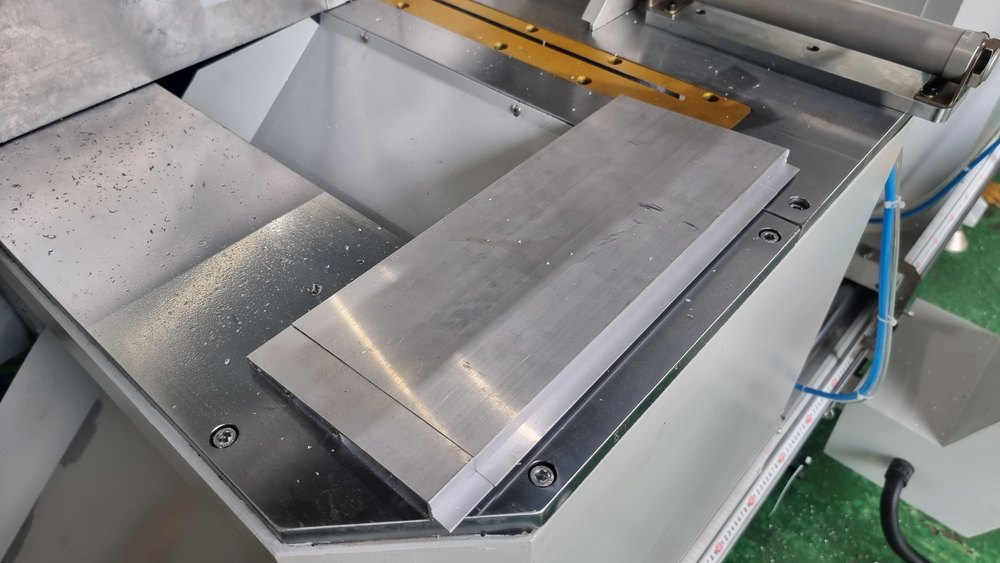

② 자재 고정

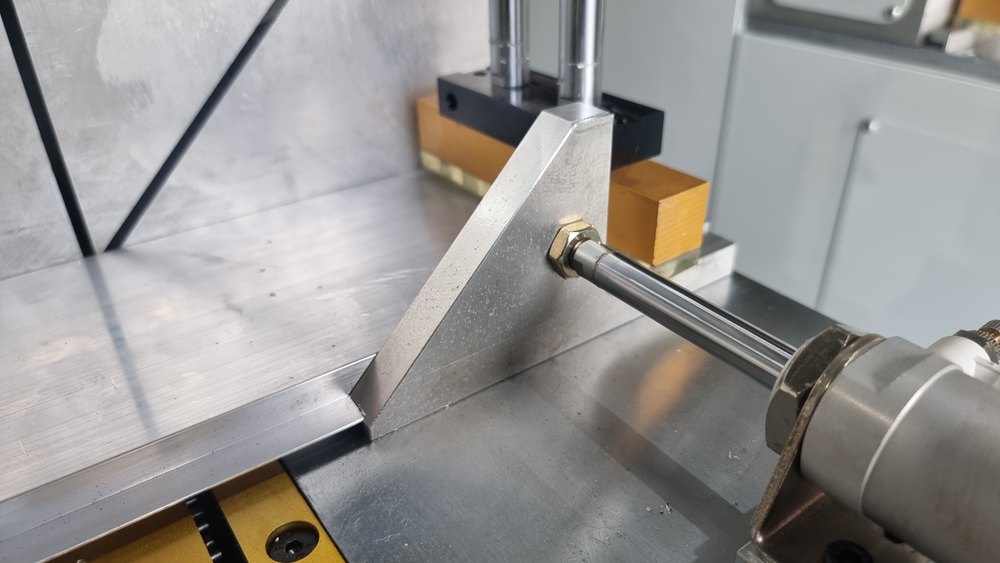

공압 클램프로 자재를 위와 옆에서 눌러 고정했습니다.

③ 시험 절단

먼저 90°로 자른 뒤 같은 자재를 45°로 잘라 절단면을 살폈습니다.

Result

절단면을 확인하고 포장해 출고했습니다

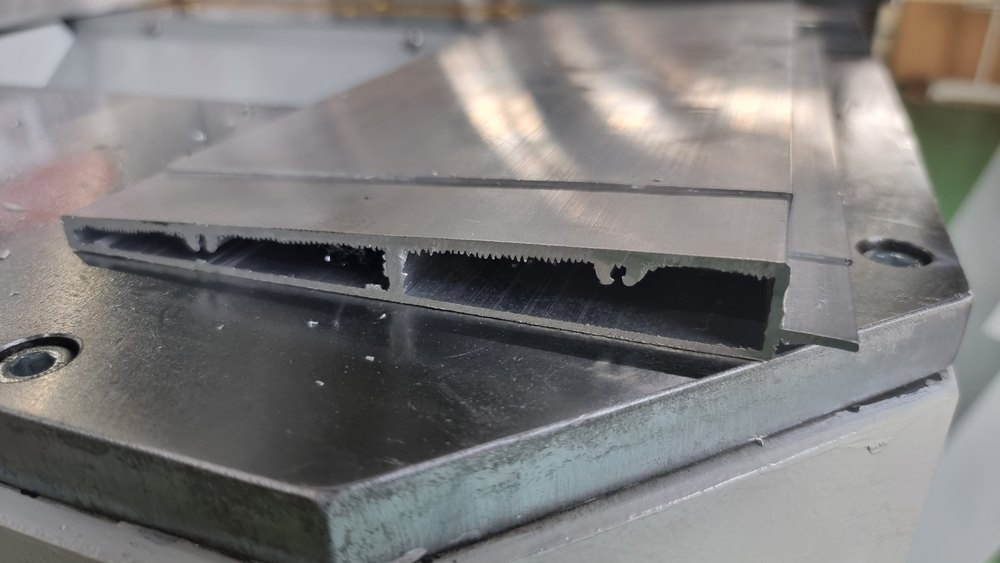

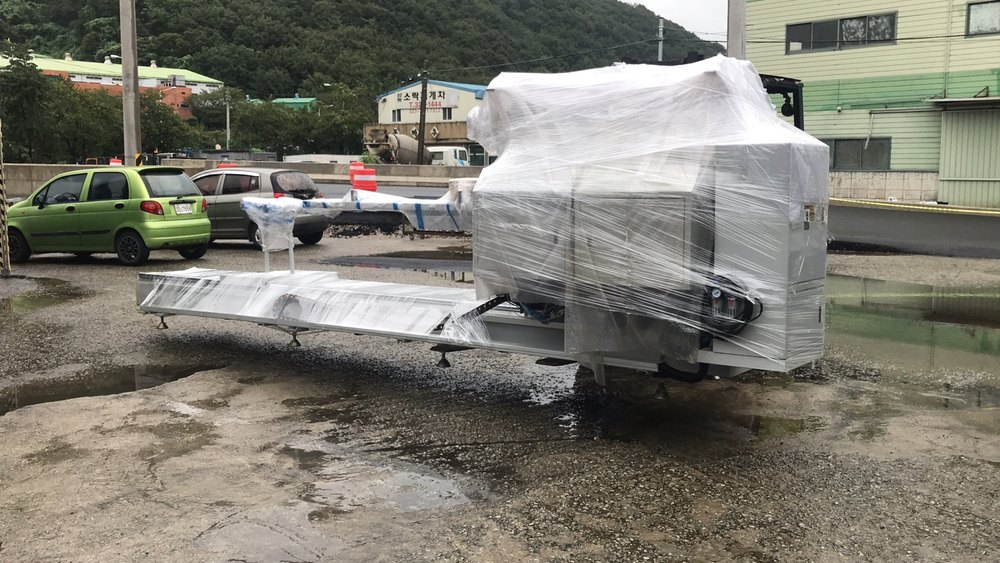

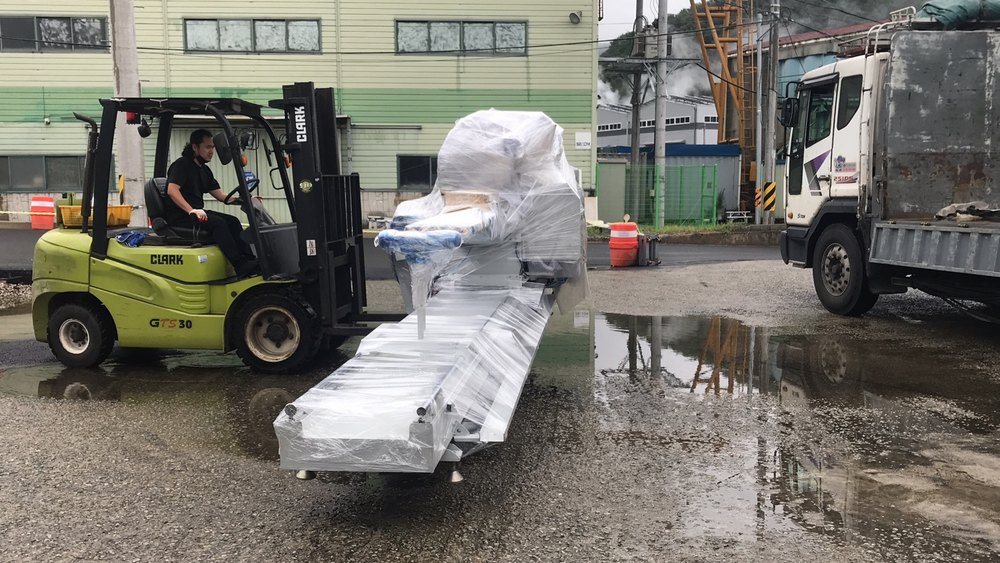

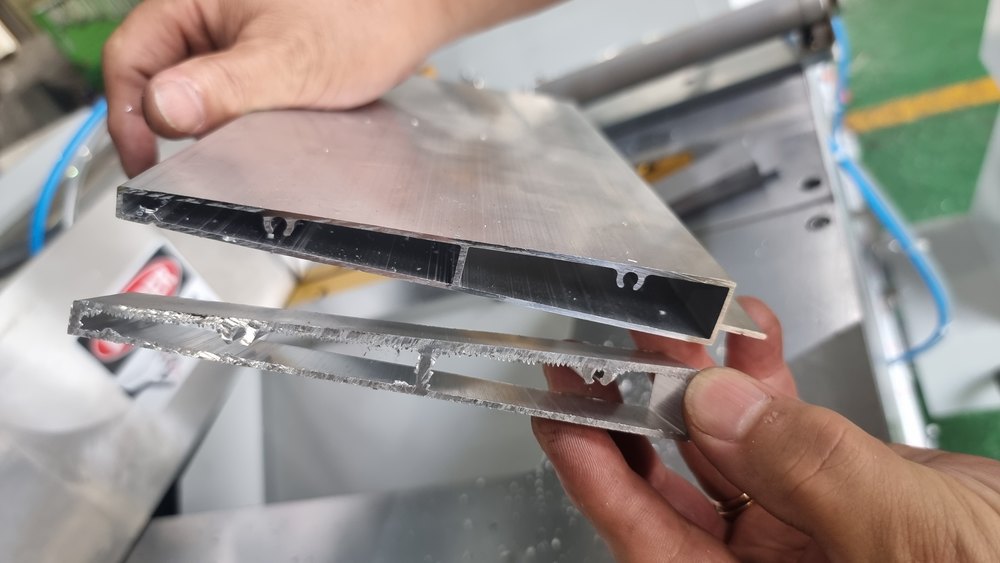

잘라 낸 조각을 들고 절단면과 각도를 확인했습니다. 시험 절단을 마친 기계는 비닐로 감싸 화물차에 실어 고객사로 보냈습니다. 자르실 자재의 단면과 길이를 알려 주시면 양면절단기로 맞는지 먼저 검토해 드립니다.

Summary

이번 시험 절단 · 출고 내용

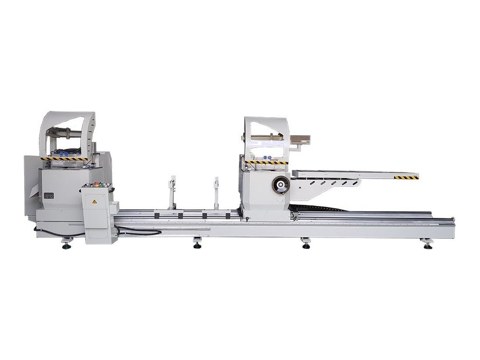

기종	DS450X5000 · 2헤드 45°·90° 양면절단기
시험 자재	고객이 보내 주신 넓은 알루미늄 프로파일 (속이 여러 칸으로 나뉜 단면)
확인	90° 절단 · 45° 절단 · 절단면 확인
톱날	Φ500 × Φ30 × 120T
헤드	2헤드 (왼쪽 고정 · 오른쪽 이동)
전원	380V · 2.2kW × 2
작업	입고 · 시험 절단 · 출고
