Double Head Cutting Machine · Notching

45°와 90°를 손으로 맞추지 않고 전환합니다

WTMC-2AX

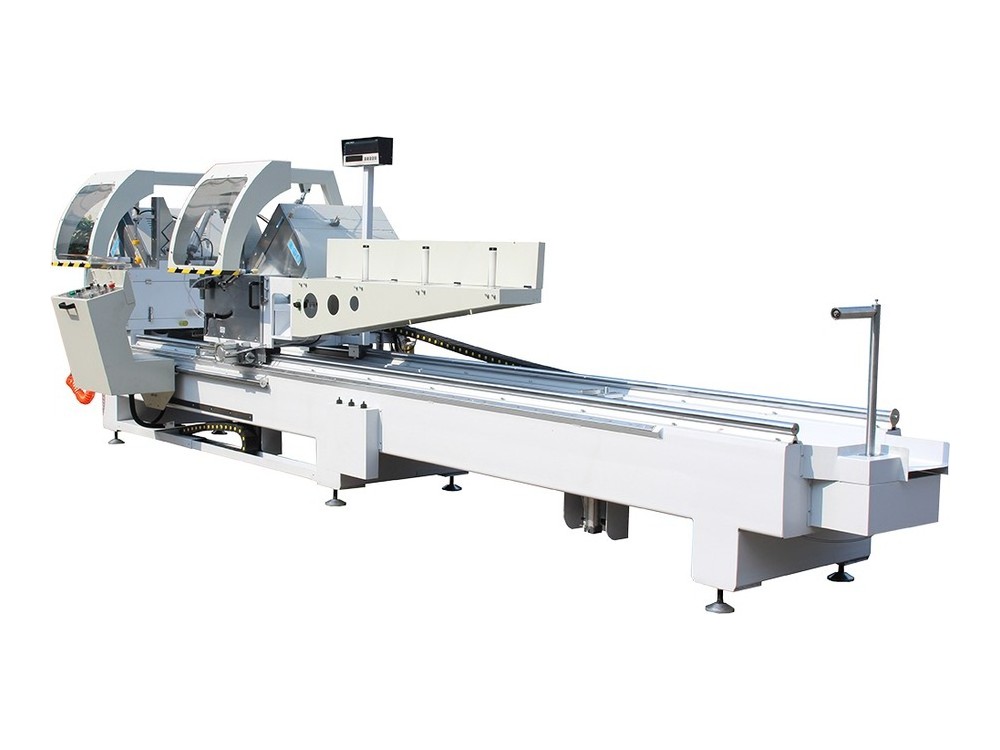

45°와 90° 전환을 자동으로 하는 2헤드 양면 절단기입니다. 절삭 이송에는 선형 가이드레일을, 톱날이 파고드는 순간에는 유압 감속 실린더를 사용합니다. 이송이 곧게 유지되고 톱날 부담이 줄어듭니다.

45°/90° 자동 전환절단 폭×높이 135 × 300mm절단 길이 270~4,200mm선형 가이드레일 이송

이 모델 견적 문의 스마트스토어 바로가기

135×300mm

절단 폭×높이

270~4,200mm

절단 길이

Φ500mm

톱날

1,700kg

중량

이 계열 25기종 — 아래에서 기종별 사양을 보실 수 있습니다

Video

제품 소개 영상

45°·90° 자동 전환 절단 치수 보정과 시운전 — 45°/90° 자동 전환 2헤드 절단기 계열 · 창호종합기계 유튜브 (롤러다이 별도 판매)

WTMC-2AX

실물 · 디지털 치수 세팅 사진

디지털 치수 표시기와 조작반을 찍은 사진입니다.

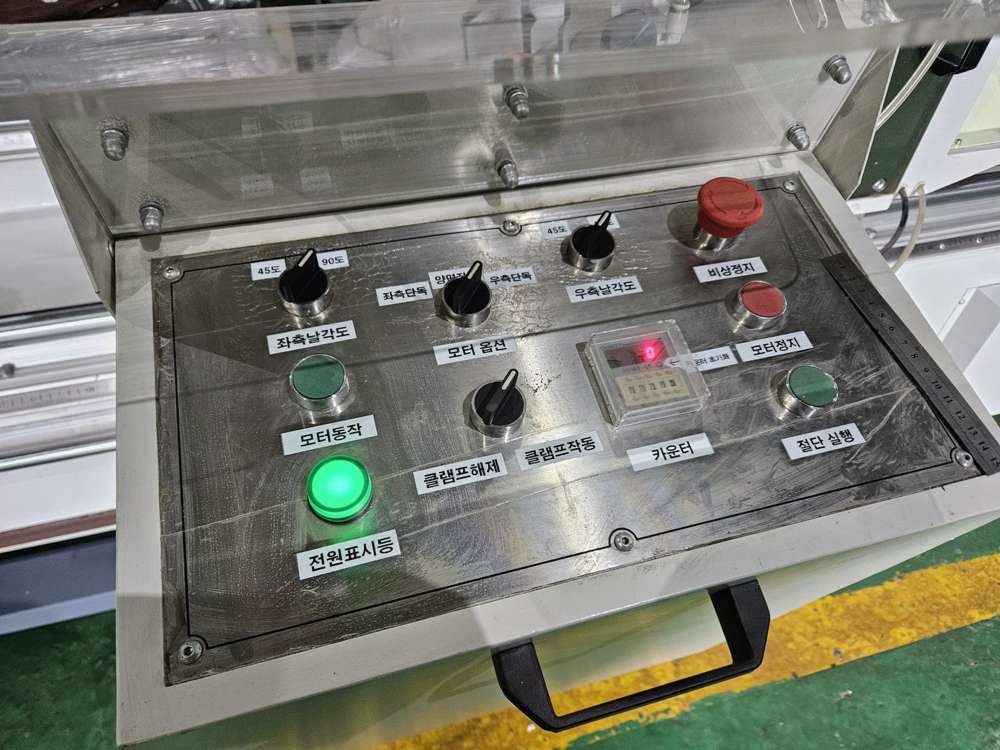

조작반

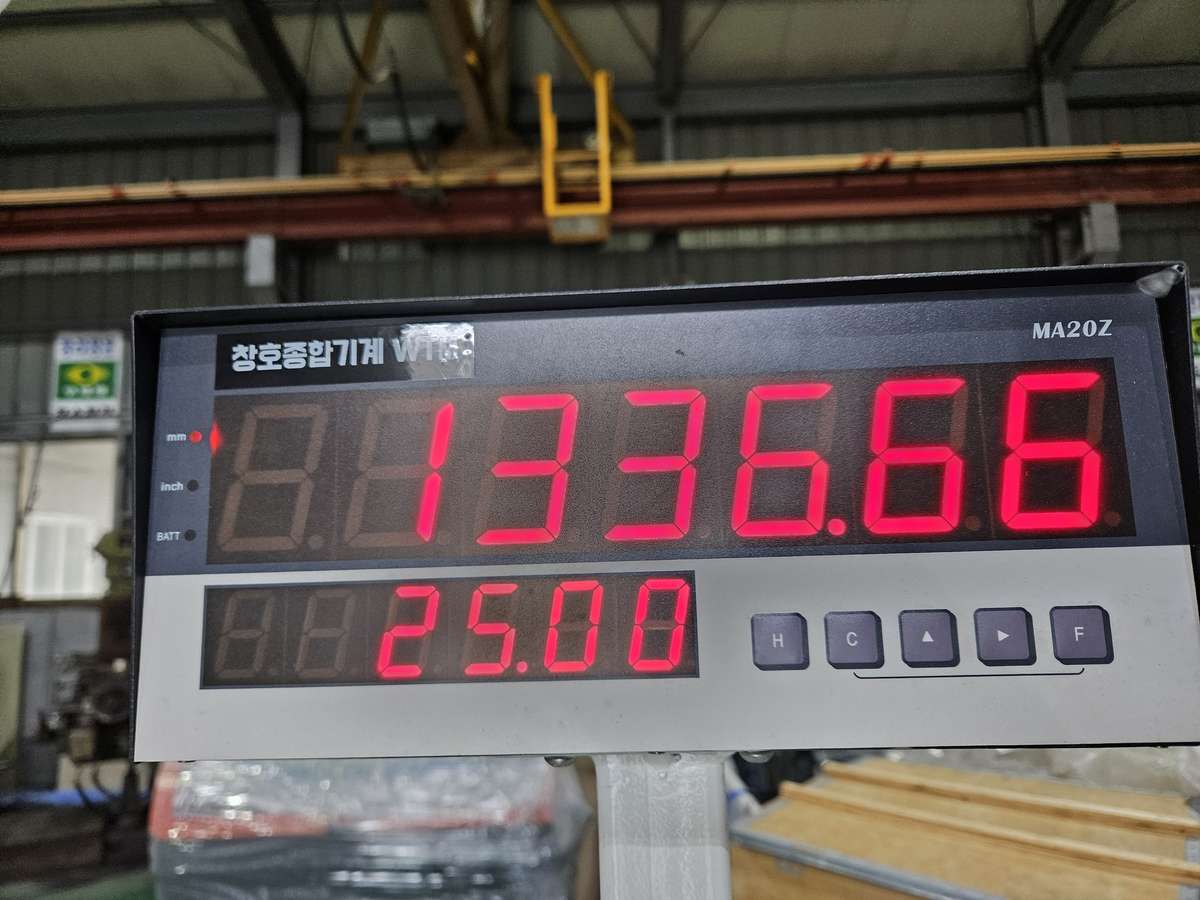

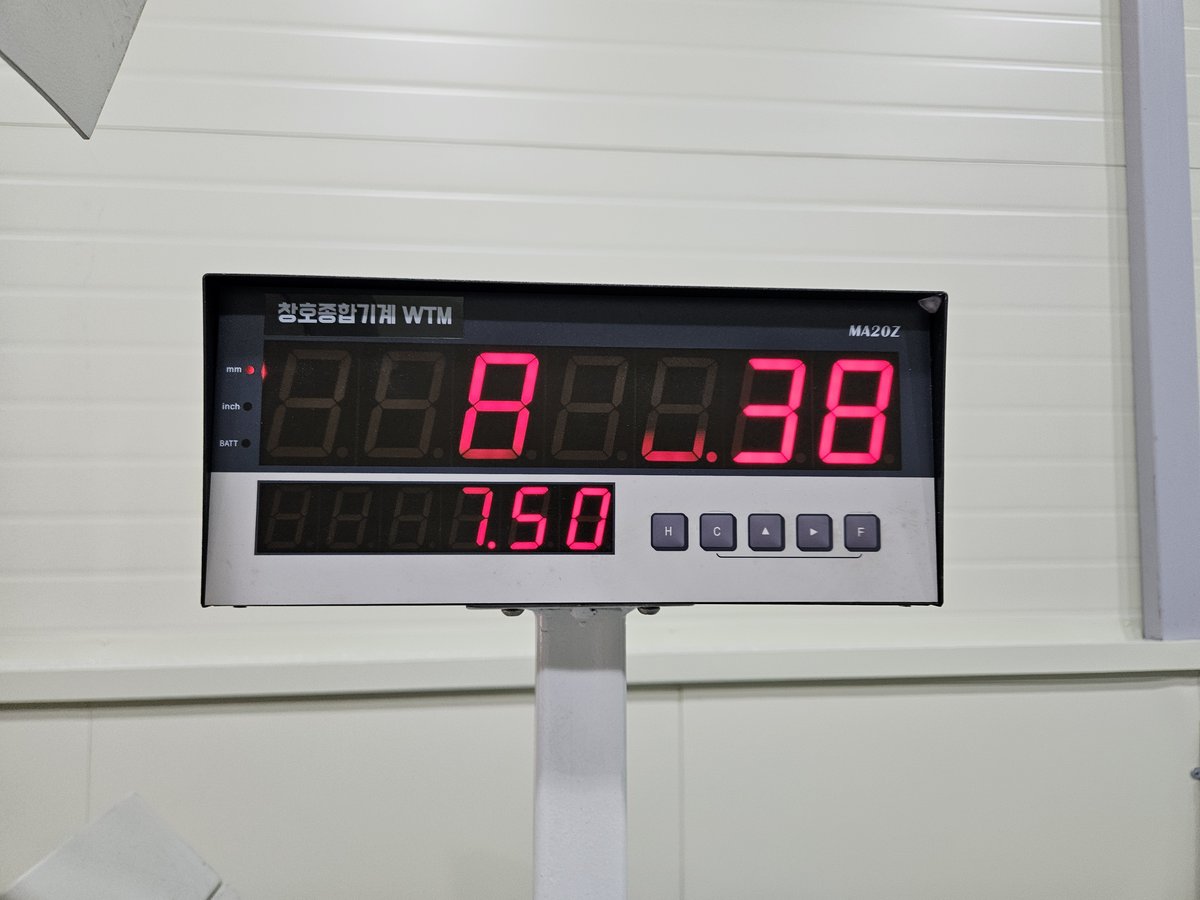

절단 길이를 보여 주는 디지털 표시기

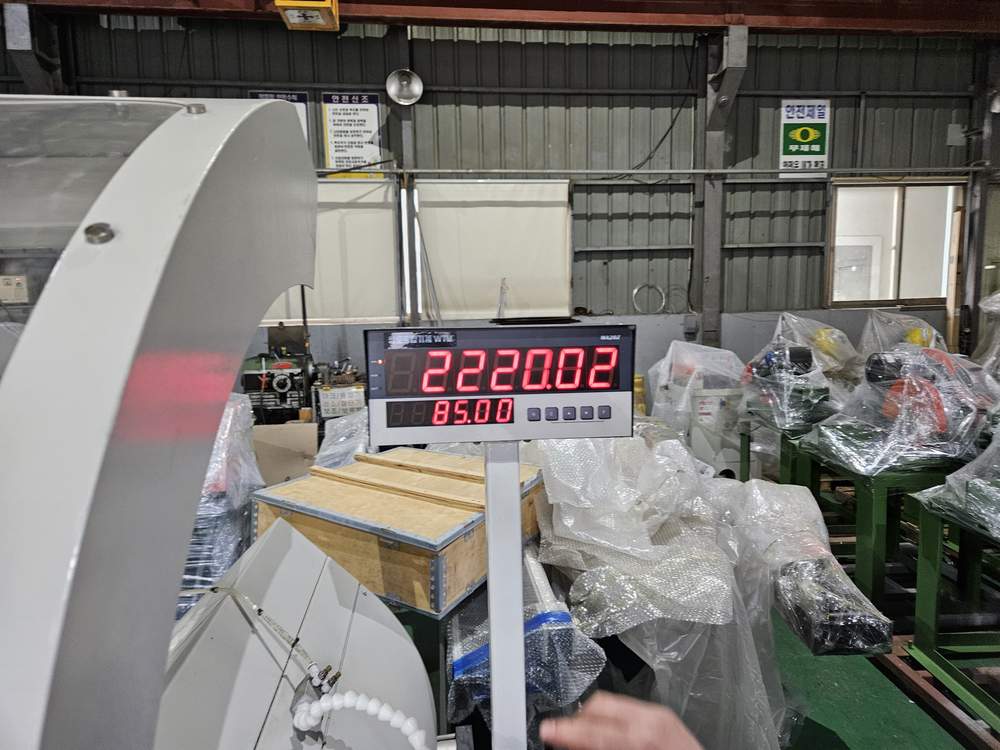

헤드와 디지털 표시기

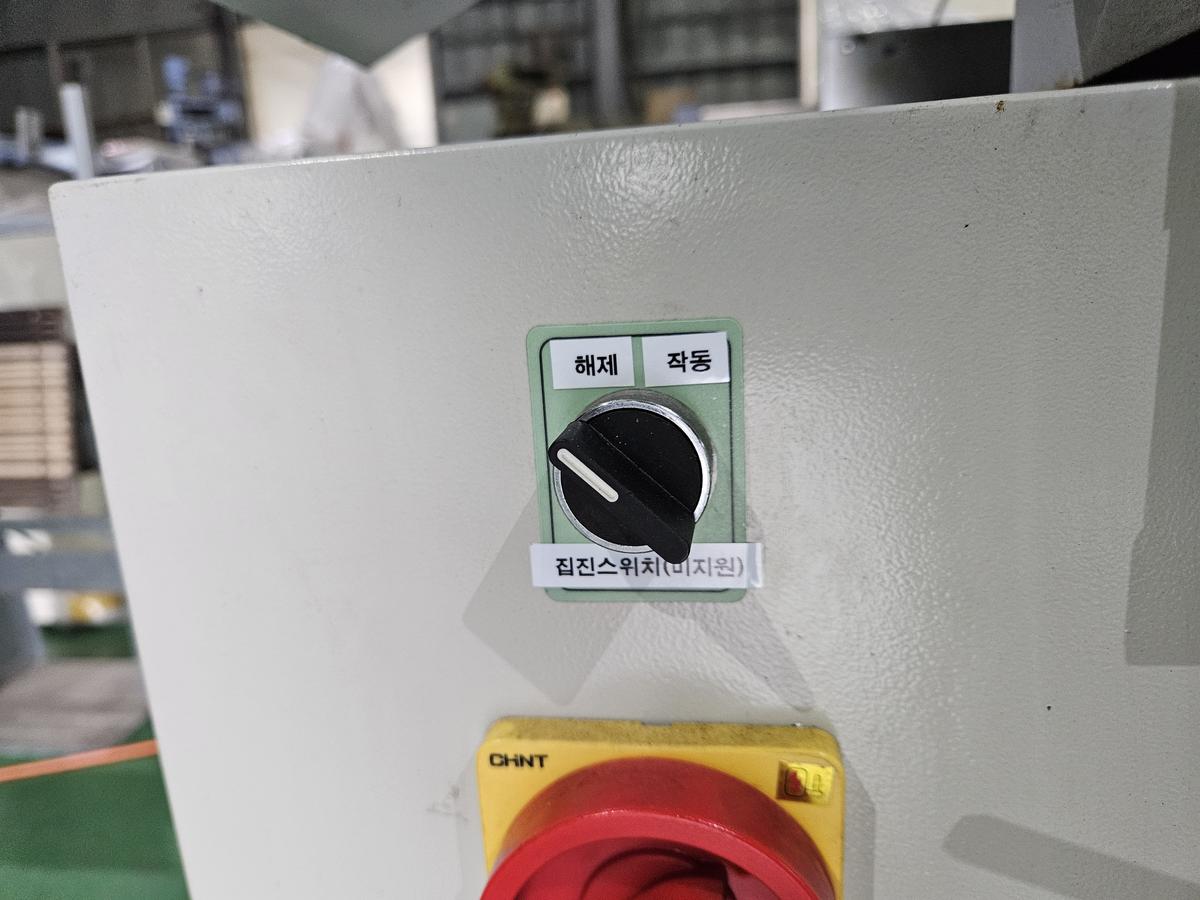

집진 전환 스위치

WTMC-2AX

실물 · 납품 설치 사진

대전의 한 창호 업체 공장에 WTMC-2AX를 도입해 설치하고, 수평과 치수 기준을 맞춘 뒤 45° 절단까지 확인한 사진입니다.

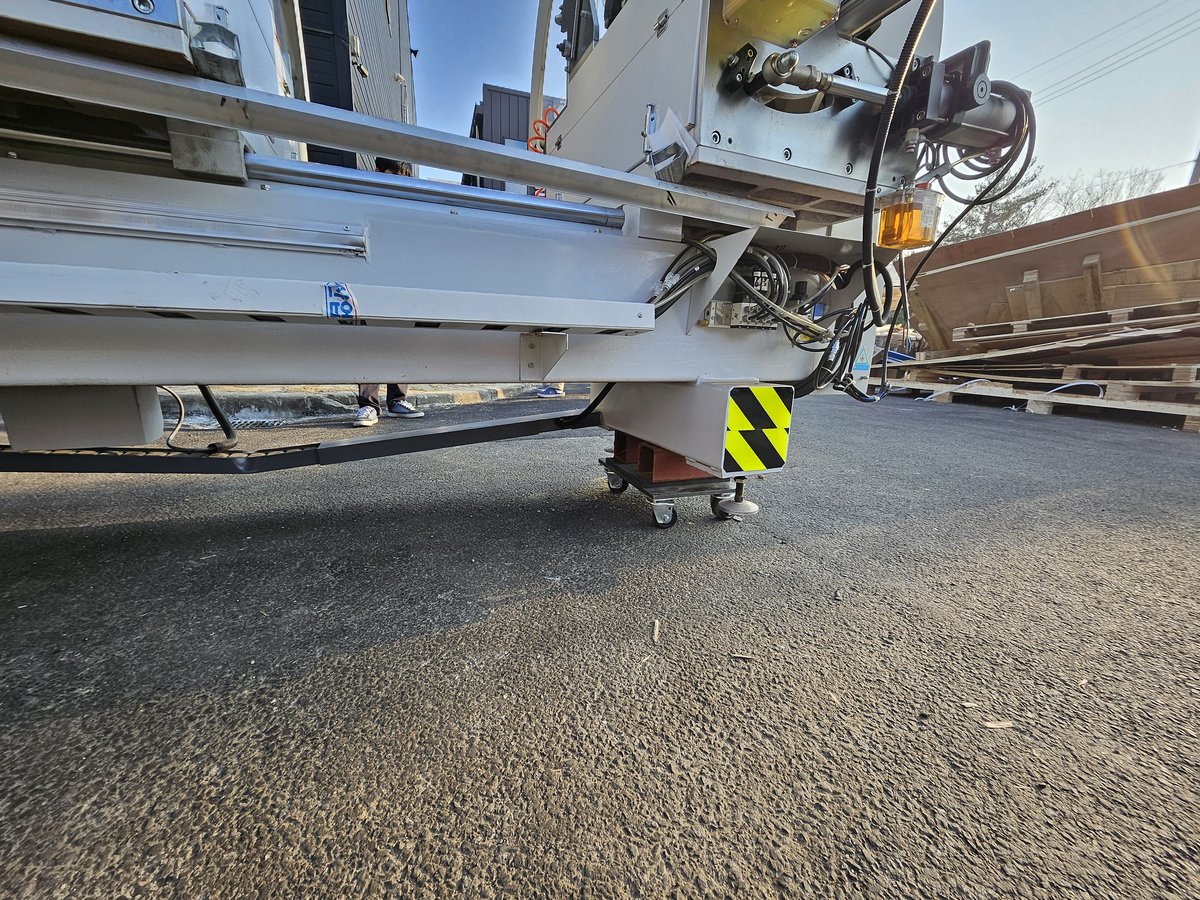

공장 앞에서 내린 본체

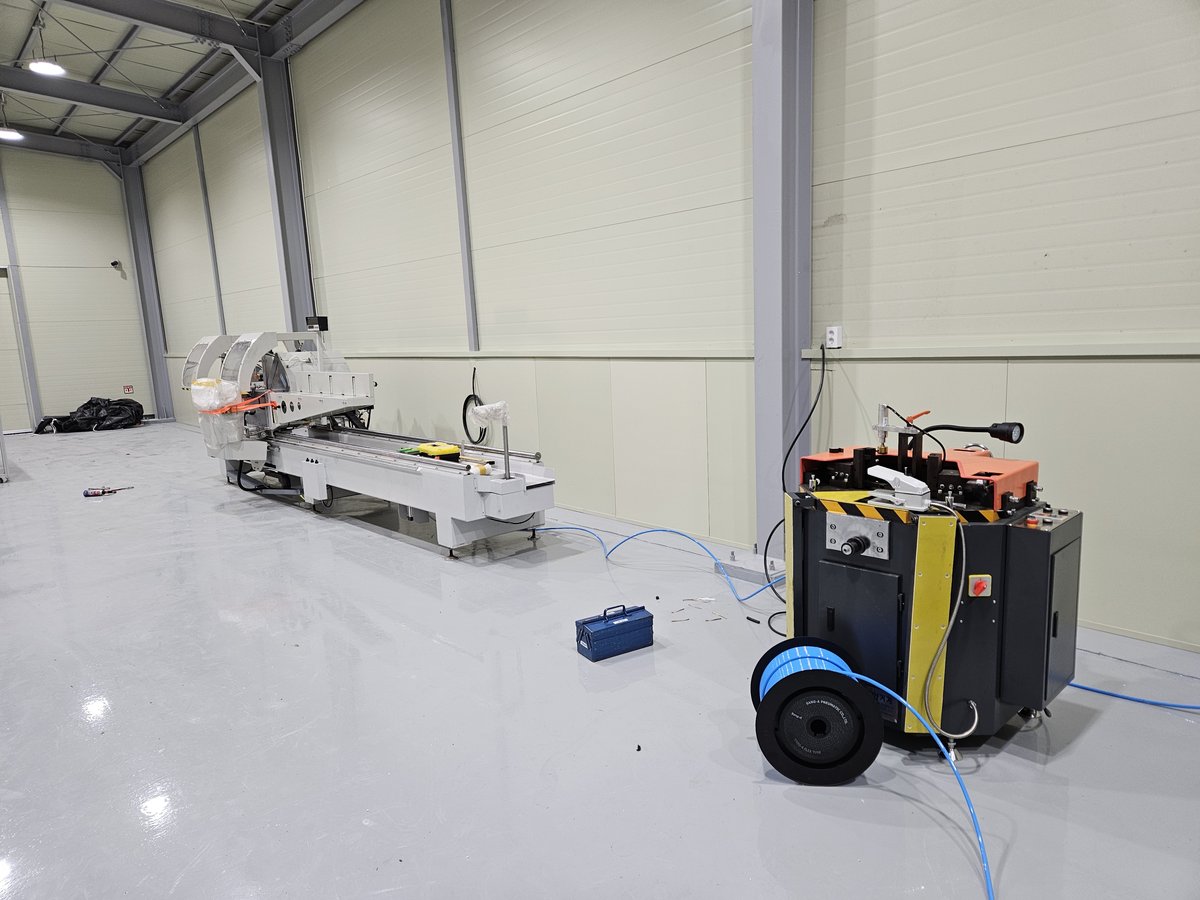

새 공장에 놓은 본체

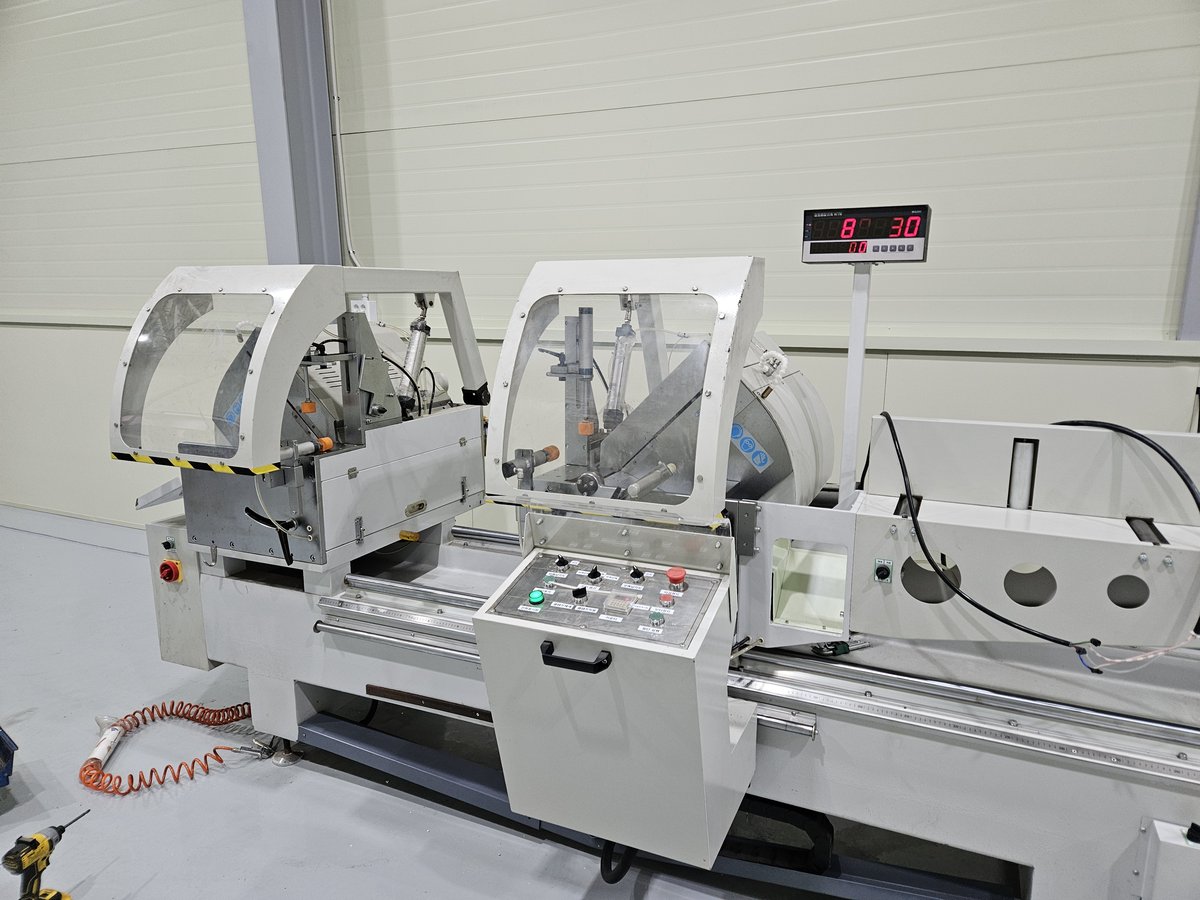

설치를 마친 두 헤드와 조작반

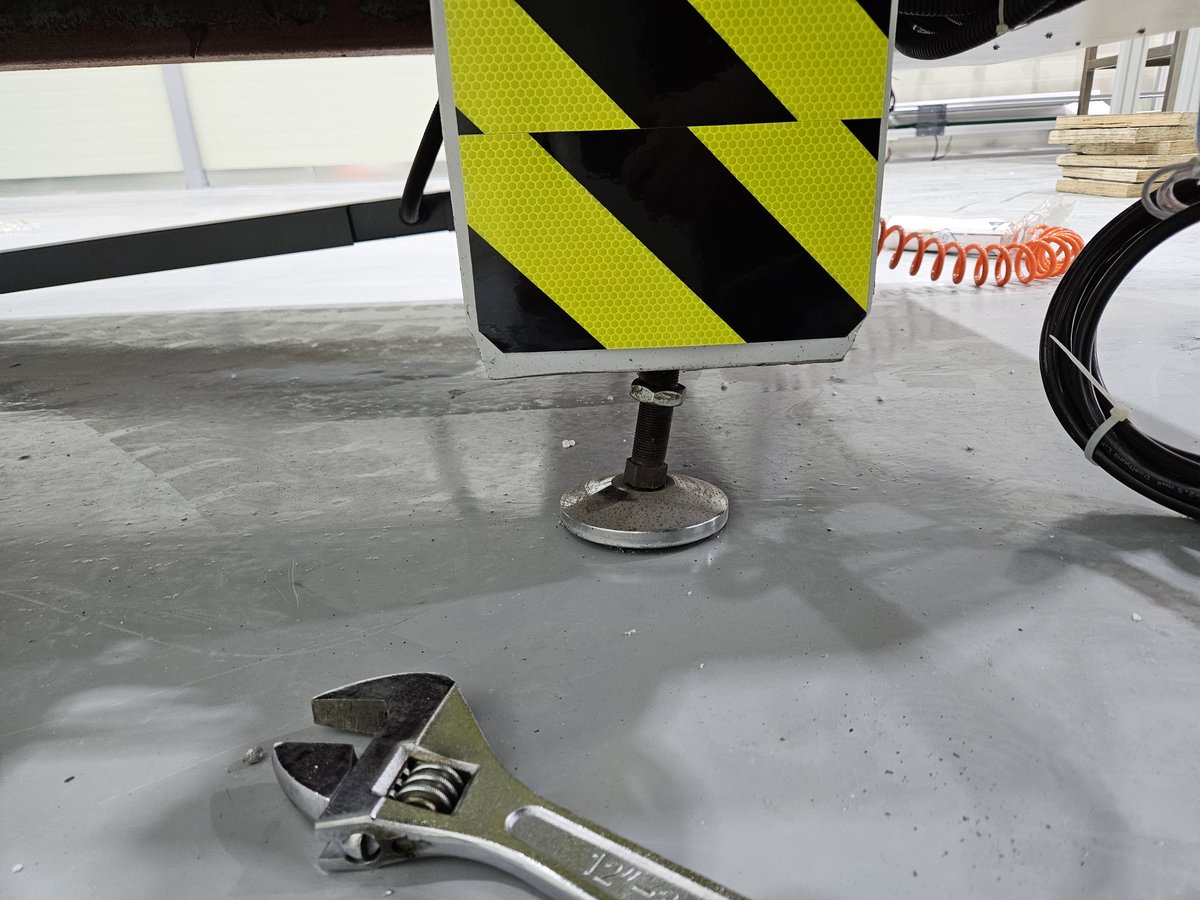

바닥 높이에 맞춰 조절하는 받침

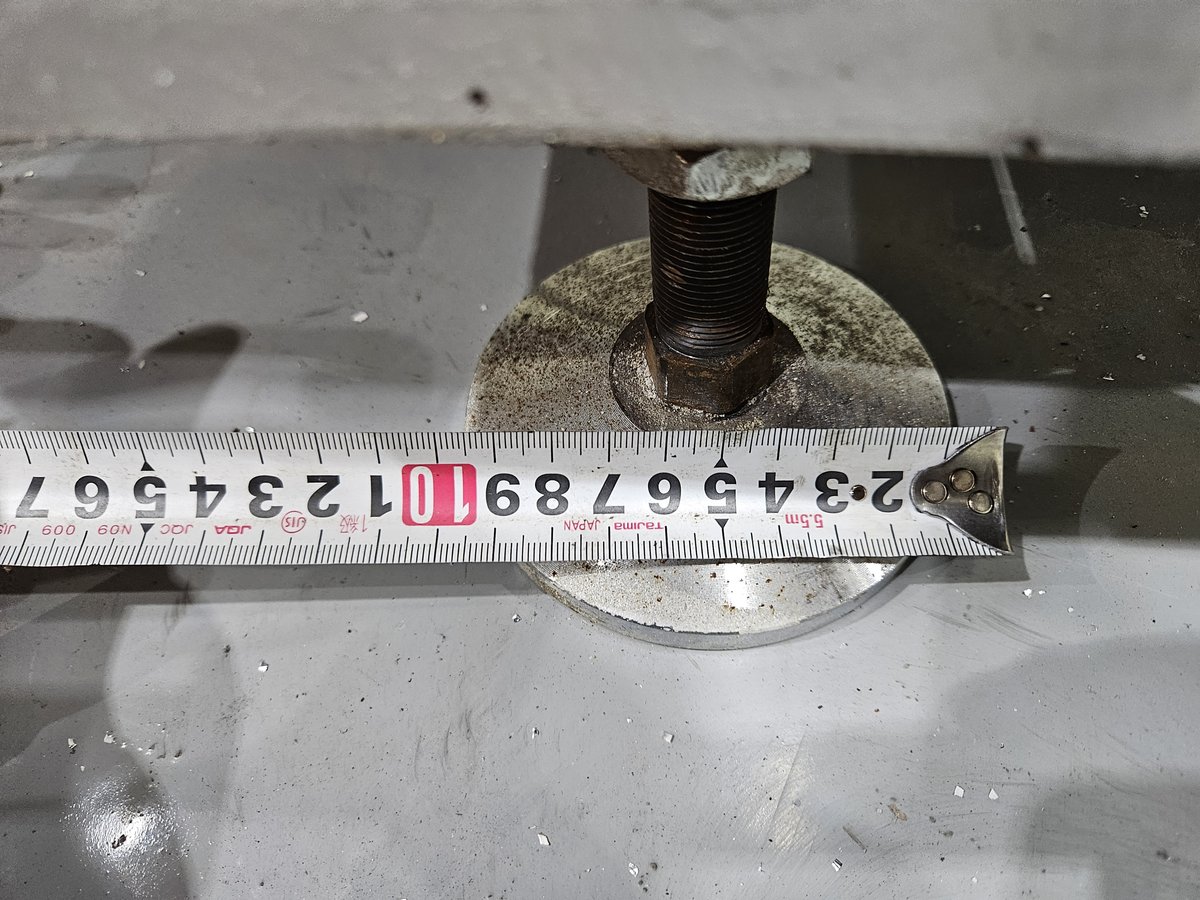

자로 확인하는 받침 높이

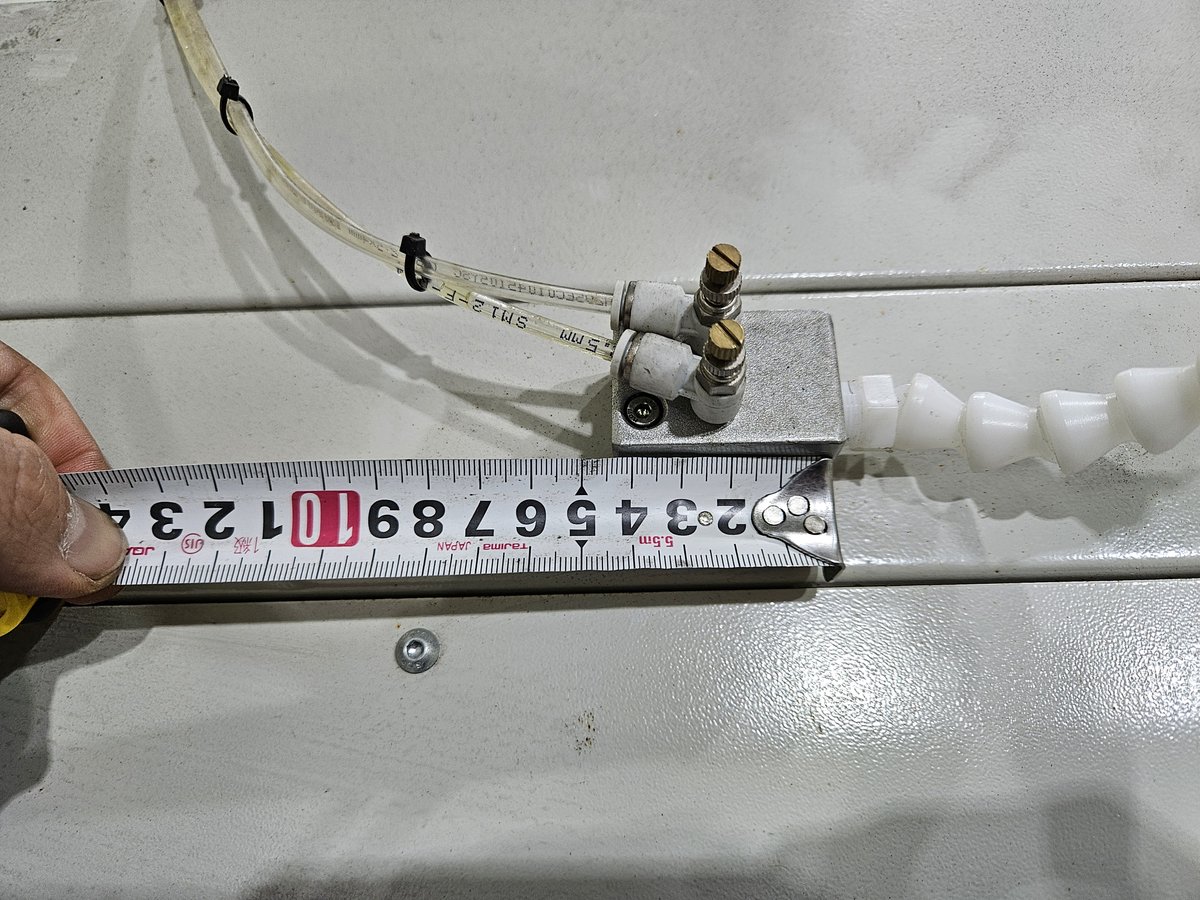

자로 맞추는 절삭유 분사구 위치

절단 길이를 보여 주는 디지털 표시기

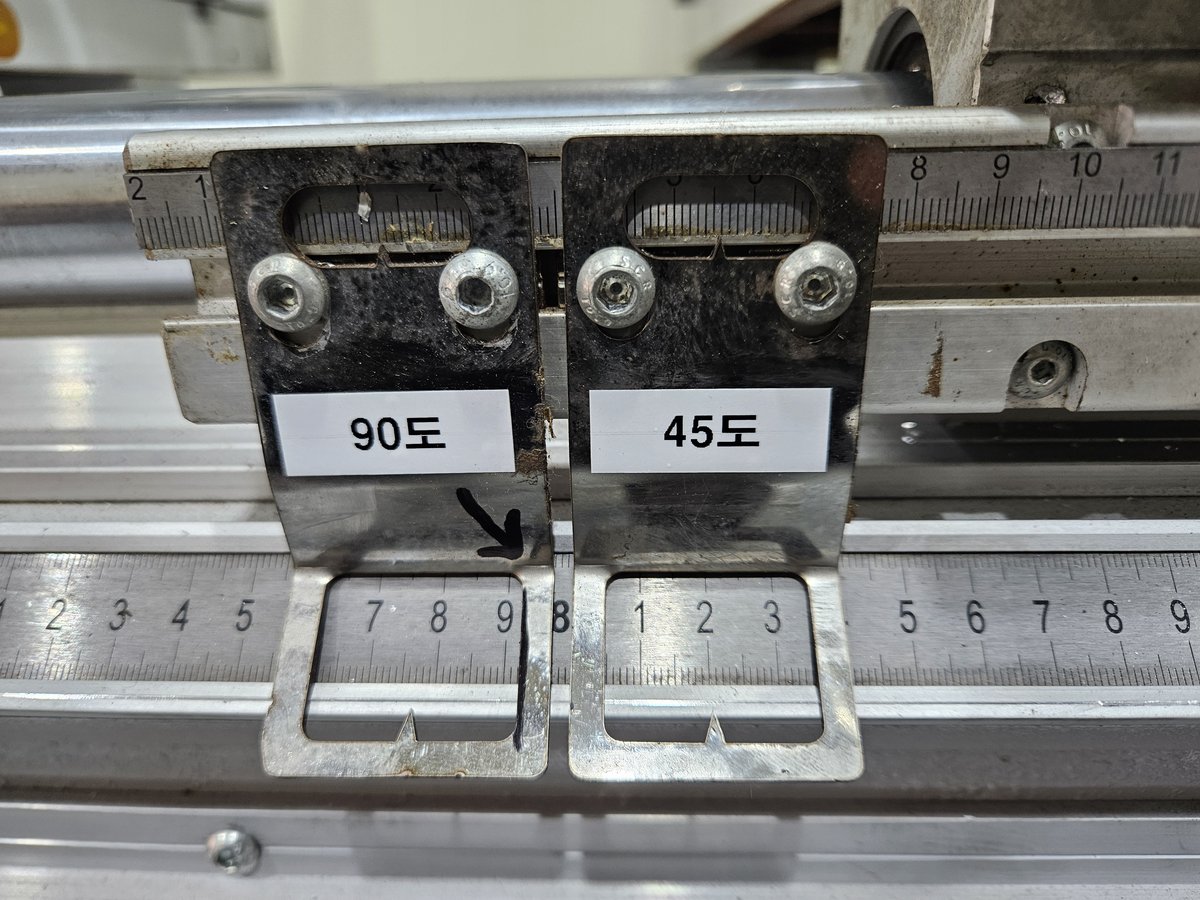

90°와 45° 기준 표시

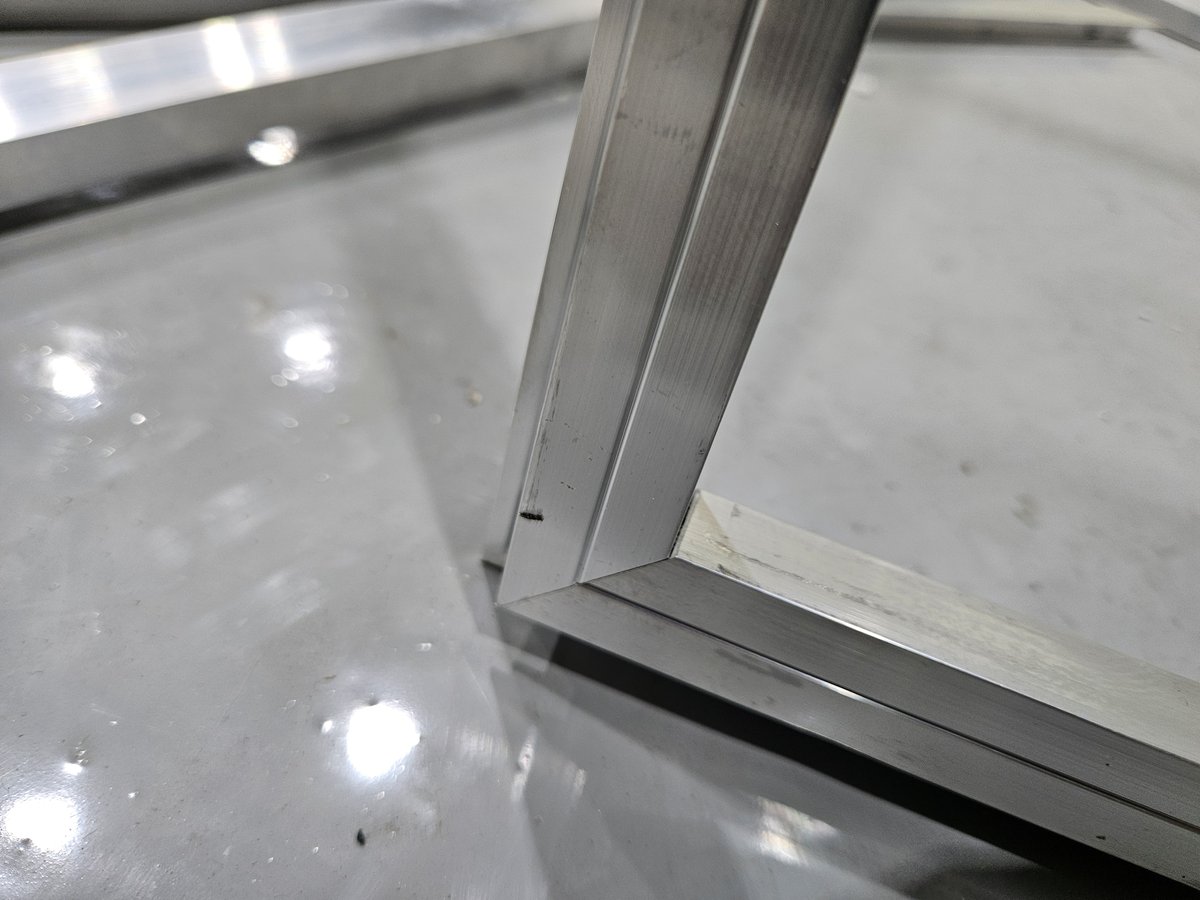

45°로 잘라 맞춘 모서리

Selling Points

이 모델의 사양 범위

2헤드 절단기 · 넛칭기 25종 가운데 WTMC-2AX 모델의 사양 범위입니다. 수치는 모두 아래 제원표 값입니다.

각도 전환을 기계가 처리합니다45°와 90°를 자동으로 전환하므로 각도를 바꿀 때마다 헤드를 다시 맞추지 않으셔도 됩니다. 두 각도를 섞어 쓰는 현장에서 설정 시간이 줄어듭니다.

선형 가이드레일로 이송합니다절삭 이송을 선형 가이드레일이 받아 이송 직진도를 유지합니다. 같은 치수를 반복할 때 절단면 편차가 줄어듭니다.

유압 감속 실린더가 톱날이 닿는 충격을 줄입니다톱날이 소재에 닿는 순간의 힘을 유압으로 받아 톱날 부담을 줄입니다. 톱날은 외경 500mm · 내경 30mm · 날 수 120개이며 소비전력은 4.4 kW입니다.

Structure

이동 헤드가 선형 가이드를 따라 움직여 절단 길이를 맞춥니다

양면 절단기는 오른쪽 헤드가 LM 선형 가이드 위를 이동해 절단 길이를 정합니다. 서보 기종(GEMINI-X · GEMINI-VI · WTMM-CNC 계열)은 길이와 각도를 터치스크린에 입력하면 자동으로 이동하고, 디지털 스케일 기종(WTMC-2AX · DS450x5000)은 표시 값을 보며 수동으로 맞춥니다. 톱날 하강은 유압 감속 실린더로 속도를 조절해 알루미늄 절단면이 뜯기지 않게 합니다. 넛칭기는 톱날과 작업 테이블이 각각 ±45° 회전해 프레임 모서리의 접합부를 가공합니다.

직접 수입 · 김해 전시장 시연 · 입고 수리까지 저희가 직접 합니다 — 공급 과정 6단계 보기 →

Specifications

WTMC-2AX 제원

위쪽 9줄이 이 모델의 제원이고, 아래 4줄은 2헤드 절단기 · 넛칭기 25종 공통 사양입니다. 상세 치수는 견적 시 제원표로 보내 드립니다.

모델명	WTMC-2AX
원산지	중국산
사용전원	380V
소비전력	4.4 kW
공기압력	6~8 bar
공구 규격	500 × 30 Z=120
가공·절단 능력	절단 W × H 135 × 300 mm / 절단길이 270-4200 mm / 절단각 90°, 45°
기계크기(mm)	5530 × 1750 × 1900
중량	1700 kg
적용 소재	알루미늄 프로파일 · 비철 (PVC 전용 2종 별도)
헤드 구성	2헤드(좌 고정 · 우 이동) / 넛칭기는 톱날·테이블 회전
길이 제어	서보 이송 · 디지털 스케일 · 마그네틱 스케일(기종별)
사후 관리	입고 수리 · 소모품 보유
