Double Head Cutting Machine · Notching

45° 양면과 코너 꼭지를 한 대에서 절단합니다

WTM-355-4

액자와 프레임 부재의 45° 양면 절단과 코너 꼭지(각보호) 절단을 함께 하는 2헤드 절단기입니다. 메인 톱날과 각보호 톱날이 각각 회전수를 따로 씁니다. 저희가 쓰실 프레임 단면으로 꼭지 절단 범위를 확인한 뒤 납품 사양을 제안해 드립니다.

45° 양면 + 꼭지 절단메인 톱날 350mm · 날 수 120개각보호 톱날 255mm · 날 수 120개380V 3상 · 총 7kW

이 모델 견적 문의 스마트스토어 바로가기

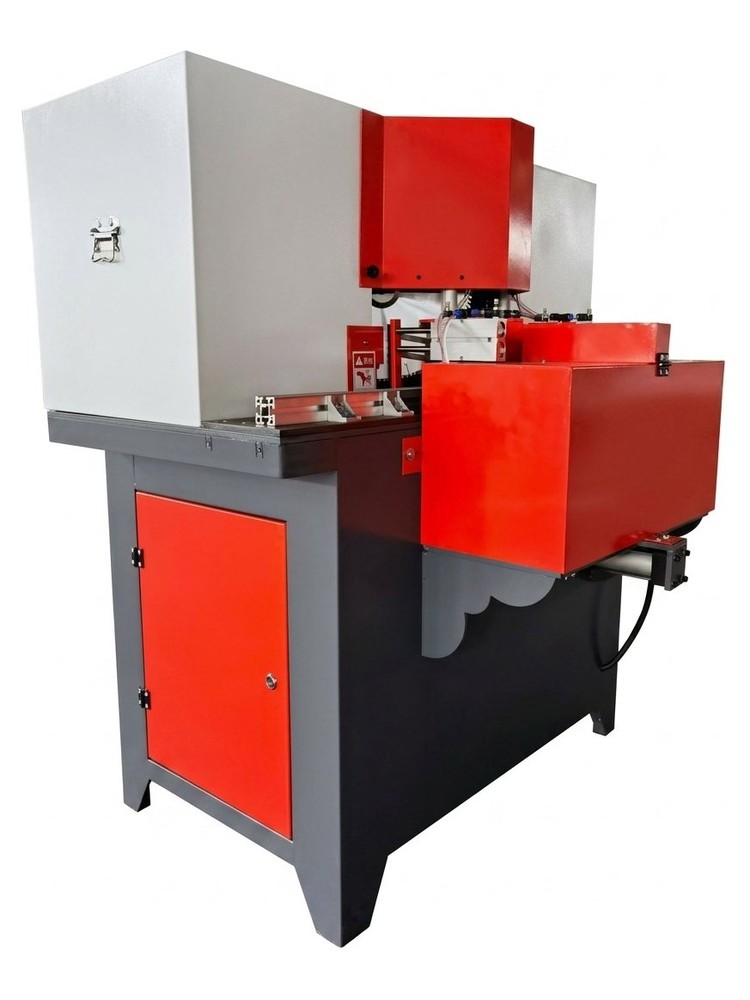

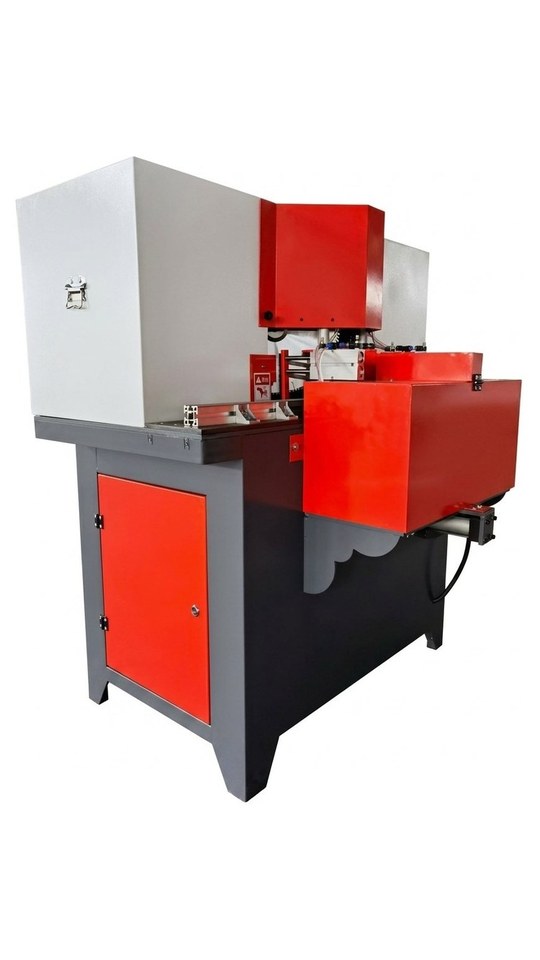

WTM-355-4 2헤드 45° 양면 + 코너 꼭지 절단기 (액자 · 프레임)

350mm

메인 톱날

255mm

각보호 톱날

5,800r/min

메인 회전수

7kW

소비전력

이 계열 25기종 — 아래에서 기종별 사양을 보실 수 있습니다

Selling Points

이 모델이 맡는 자리

2헤드 절단기 · 넛칭기 25종 안에서 WTM-355-4 모델이 담당하는 구간입니다. 수치는 모두 아래 제원표 값입니다.

두 종류 절단을 기계 한 대에서 잇습니다45° 양면 절단과 코너 꼭지 절단을 따로 옮기지 않고 이어서 처리합니다.

톱날마다 회전수를 따로 씁니다메인 톱날은 5,800 r/min, 각보호 톱날은 2,800 r/min으로 각각 회전합니다. 절단 성격이 다른 두 공정을 각각의 조건으로 처리합니다.

양측 컨베이어를 옵션으로 넣습니다각 3m 컨베이어를 양쪽에 붙이면 긴 부재를 받쳐 놓고 작업하실 수 있습니다. 기계 크기는 1,260 × 950 × 1,400mm입니다.

Structure

선형 가이드 위를 움직이는 이동 헤드가 길이를 정합니다

양면 절단기는 오른쪽 헤드가 LM 선형 가이드 위를 이동해 절단 길이를 정합니다. 서보 기종(GEMINI-X · GEMINI-VI · WTMM-CNC 계열)은 길이와 각도를 터치스크린에 입력하면 자동으로 이동하고, 디지털 스케일 기종(WTMC-2AX · DS450x5000)은 표시 값을 보며 수동으로 맞춥니다. 톱날 하강은 유압 감속 실린더로 속도를 조절해 알루미늄 절단면이 뜯기지 않게 합니다. 넛칭기는 톱날과 작업 테이블이 각각 ±45° 회전해 프레임 모서리의 접합부를 파냅니다. 저희가 출고 전에 이송 정밀도를 시험 절단으로 확인하고 설치 후 현장에서 함께 확인해 드립니다.

Supply Journey

수입부터 A/S까지, 저희가 직접 합니다

중간 유통을 거치지 않습니다. 컨테이너로 직접 들여와 김해 전시장에 세우고, 시운전하고, 포장해 보내고, 고장 나면 받아서 고칩니다.

대량 수입

컨테이너 단위로 직수입합니다. 한두 대씩 들여오는 방식이 아니라 계열 전체를 한 번에 확보하기 때문에 재고에서 바로 출고됩니다.

하역 · 검수

입고 즉시 외관·포장 상태를 확인하고 수량을 대조합니다. 이 단계에서 걸러진 건은 전시장에 올라가지 않습니다.

전시 보관

김해 전시장에 실물을 세워 둡니다. 카탈로그가 아니라 돌아가는 기계를 직접 보고 고르실 수 있습니다.

시연 · 테스트

구매 전 실제 프로파일을 잘라 보시고 결정하십시오. 단면 치수와 각도를 지정해 주시면 그 조건 그대로 절단해 보여 드립니다.

포장 · 출고

본체와 컨베이어·조기대를 파손 없이 고정 포장해 출고합니다. 재고 보유 품목은 당일 출고가 가능합니다.

입고 AS

고장 시 기계를 보내 주시면 저희가 직접 수리합니다. 톱날·클램프 실린더·스위치 등 소모·수리 부품을 자체 보유합니다.

그래서 기다리실 일도, 돌아다니실 일도 없습니다.

Specifications

WTM-355-4 제원

위쪽 7줄이 이 모델의 제원이고, 아래 4줄은 2헤드 절단기 · 넛칭기 25종 공통 사양입니다. 상세 치수는 견적 시 제원표로 보내 드립니다.

모델명	WTM-355-4
사용전원	380V 60Hz 3상
소비전력	총 7 kW
모터 RPM	메인 5,800 r/min / 각보호 2,800 r/min
톱날·커터	메인 350 × 25.4 × 3.0 × 120T / 각보호 255 × 25.4 × 3.0 × 120T
가공·절단 능력	컨베이어 양측 각 3 m (옵션)
기계크기(mm)	1,260 × 950 × 1,400
적용 소재	알루미늄 프로파일 · 비철 (PVC 전용 2종 별도)
헤드 구성	2헤드(좌 고정 · 우 이동) / 넛칭기는 톱날·테이블 회전
길이 제어	서보 이송 · 디지털 스케일 · 마그네틱 스케일(기종별)
사후 관리	제조사 협업 · 입고 수리 · 소모품 보유 · 수리 불가 시 리퍼 서비스
