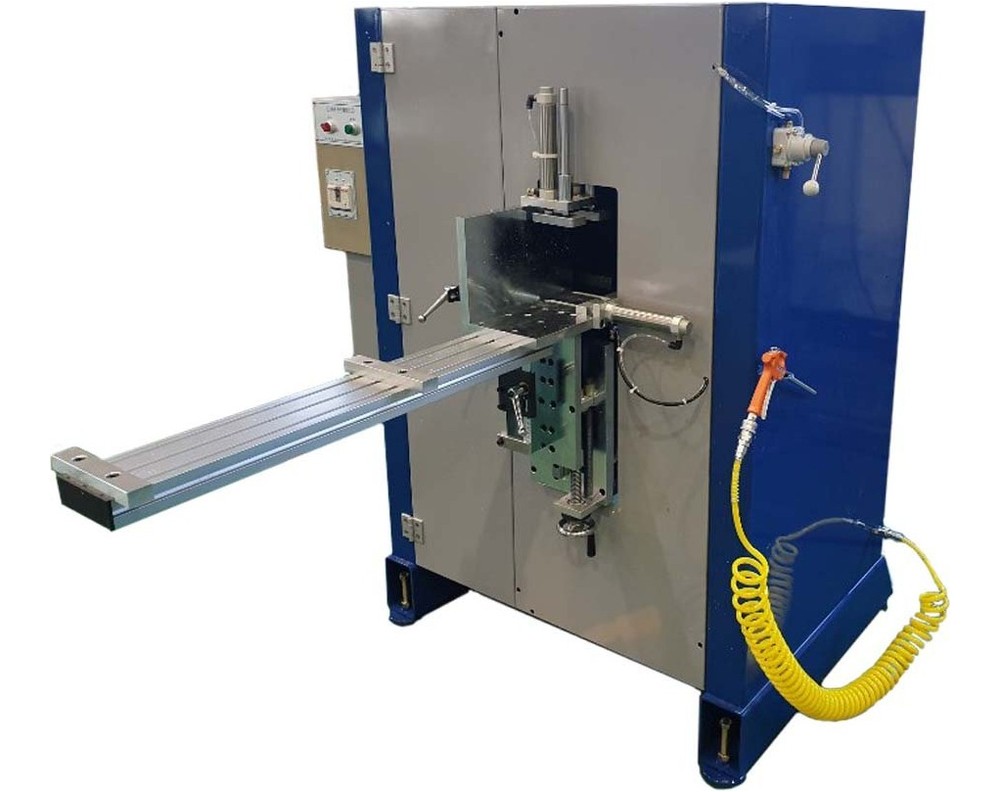

코너 90° 직각만 반복해 넛칭합니다

WTM-DY-402X2

각도를 수평 180°, 수직 90°로 고정한 2헤드 중형 넛칭기입니다. 직각 코너만 반복하는 현장에 맞춰 각도를 고정했고, 테이블 높이와 자재 깊이는 조절합니다. 저희가 제작 단계에서 쓰실 프로파일 규격으로 테이블 조절 범위를 확인하고 사양을 정해 드립니다.

코너 90° 직각 전용톱날 405mm 2매테이블 높이 · 깊이 조절380V · 1.5kW 2기

이 모델 견적 문의 스마트스토어 바로가기

405mm

톱날 2매

90도

수직 고정각

1.5kW

모터 2기

300kg

중량

이 계열 25기종 — 아래에서 기종별 사양을 보실 수 있습니다

Selling Points

이 모델이 맡는 자리

2헤드 절단기 · 넛칭기 25종 안에서 WTM-DY-402X2 모델이 담당하는 구간입니다. 수치는 모두 아래 제원표 값입니다.

각도를 고정해 같은 코너를 반복합니다수평 180°, 수직 90° 고정 구성이라 각도를 다시 맞추는 단계 없이 직각 코너를 이어서 가공합니다.

톱날 2매가 동시에 들어갑니다Φ405mm 톱날 2매를 1.5kW 모터 2기가 각각 돌려 부재 양쪽을 함께 처리합니다.

테이블 높이와 자재 깊이를 조절합니다부재 규격이 바뀌어도 테이블을 맞춰 쓰실 수 있습니다. 기계 크기는 1,600 × 1,200 × 750mm이며 중량은 300kg입니다.

Structure

선형 가이드 위를 움직이는 이동 헤드가 길이를 정합니다

양면 절단기는 오른쪽 헤드가 LM 선형 가이드 위를 이동해 절단 길이를 정합니다. 서보 기종(GEMINI-X · GEMINI-VI · WTMM-CNC 계열)은 길이와 각도를 터치스크린에 입력하면 자동으로 이동하고, 디지털 스케일 기종(WTMC-2AX · DS450x5000)은 표시 값을 보며 수동으로 맞춥니다. 톱날 하강은 유압 감속 실린더로 속도를 조절해 알루미늄 절단면이 뜯기지 않게 합니다. 넛칭기는 톱날과 작업 테이블이 각각 ±45° 회전해 프레임 모서리의 접합부를 파냅니다. 저희가 출고 전에 이송 정밀도를 시험 절단으로 확인하고 설치 후 현장에서 함께 확인해 드립니다.

Specifications

WTM-DY-402X2 제원

위쪽 9줄이 이 모델의 제원이고, 아래 4줄은 2헤드 절단기 · 넛칭기 25종 공통 사양입니다. 상세 치수는 견적 시 제원표로 보내 드립니다.

모델명	WTM-DY-402X2
원산지	국산
사용전원	380 V 60 HZ
소비전력	1.5kw x 2
공기압력	6-8 bar
톱날·커터	405 mm x 2
가공·절단 능력	각도 수평 180도 고정 / 각도 수직 90도 고정
기계크기(mm)	1600 x 1200 x 750
중량	300 Kg
적용 소재	알루미늄 프로파일 · 비철 (PVC 전용 2종 별도)
헤드 구성	2헤드(좌 고정 · 우 이동) / 넛칭기는 톱날·테이블 회전
길이 제어	서보 이송 · 디지털 스케일 · 마그네틱 스케일(기종별)
사후 관리	제조사 협업 · 입고 수리 · 소모품 보유 · 수리 불가 시 리퍼 서비스
