Double Head Cutting Machine · Notching

커튼월과 천창의 특수 접합각을 가공합니다

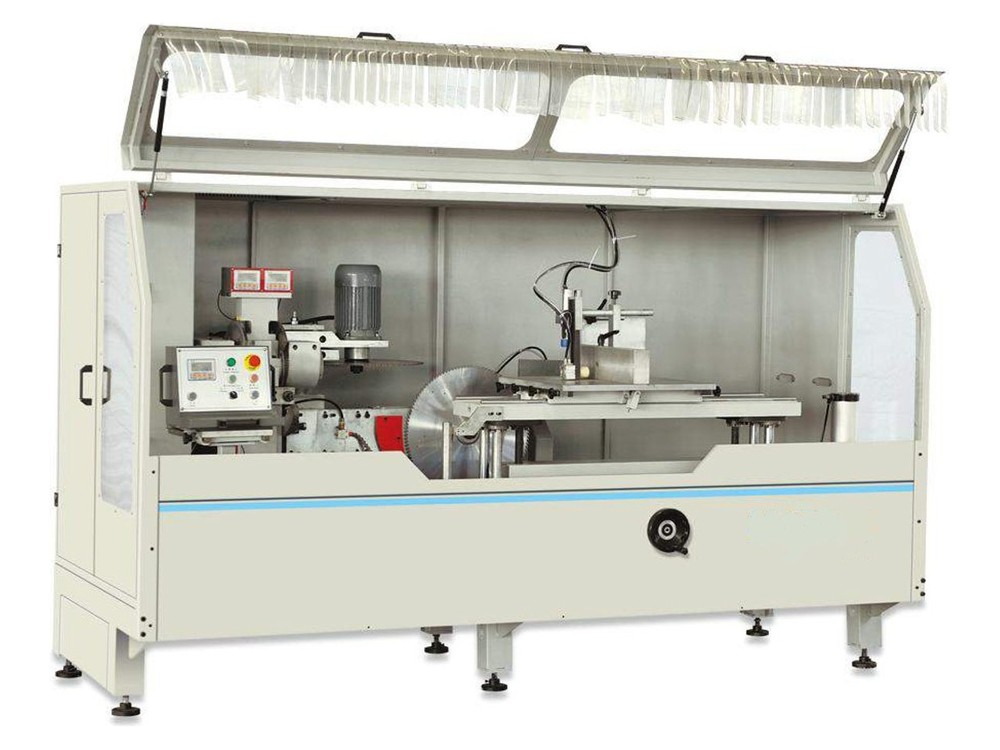

WTMN-500

알루미늄 커튼월과 천창 프로파일의 접합각을 내는 중형 넛칭 절단기입니다. 톱날 2매가 ±45° 범위에서 자유롭게 기울어 단면 각도를 정합니다. 저희가 쓰실 접합 상세도로 각도 범위를 확인한 뒤 납품 사양을 제안해 드립니다.

커튼월 · 천창 접합각톱날 2매 ±45° 자유 스윙절단 깊이 150mm마그네틱 스케일 디지털 표시

이 모델 견적 문의 스마트스토어 바로가기

150mm

절단 깊이

±45°

절단 각도

500mm

톱날

6kW

소비전력

이 계열 25기종 — 아래에서 기종별 사양을 보실 수 있습니다

Selling Points

이 모델이 맡는 자리

2헤드 절단기 · 넛칭기 25종 안에서 WTMN-500 모델이 담당하는 구간입니다. 수치는 모두 아래 제원표 값입니다.

톱날 2매가 각각 기울어집니다±45° 범위에서 자유롭게 스윙하므로 좌우 각도를 다르게 두는 접합각도 한 번에 가공합니다.

절단 각도와 테이블 높이를 수치로 읽습니다마그네틱 스케일이 값을 디지털로 표시해 같은 설정을 반복합니다.

절단 깊이 150mm까지 들어갑니다커튼월 단면의 깊은 자리까지 가공합니다. 톱날은 바깥지름 500mm · 두께 4.4mm · 안지름 30mm · 날 수 120개이며 이송은 0~3 m/min입니다.

Structure

선형 가이드 위를 움직이는 이동 헤드가 길이를 정합니다

양면 절단기는 오른쪽 헤드가 LM 선형 가이드 위를 이동해 절단 길이를 정합니다. 서보 기종(GEMINI-X · GEMINI-VI · WTMM-CNC 계열)은 길이와 각도를 터치스크린에 입력하면 자동으로 이동하고, 디지털 스케일 기종(WTMC-2AX · DS450x5000)은 표시 값을 보며 수동으로 맞춥니다. 톱날 하강은 유압 감속 실린더로 속도를 조절해 알루미늄 절단면이 뜯기지 않게 합니다. 넛칭기는 톱날과 작업 테이블이 각각 ±45° 회전해 프레임 모서리의 접합부를 파냅니다. 저희가 출고 전에 이송 정밀도를 시험 절단으로 확인하고 설치 후 현장에서 함께 확인해 드립니다.

Supply Journey

수입부터 A/S까지, 저희가 직접 합니다

중간 유통을 거치지 않습니다. 컨테이너로 직접 들여와 김해 전시장에 세우고, 시운전하고, 포장해 보내고, 고장 나면 받아서 고칩니다.

대량 수입

컨테이너 단위로 직수입합니다. 한두 대씩 들여오는 방식이 아니라 계열 전체를 한 번에 확보하기 때문에 재고에서 바로 출고됩니다.

하역 · 검수

입고 즉시 외관·포장 상태를 확인하고 수량을 대조합니다. 이 단계에서 걸러진 건은 전시장에 올라가지 않습니다.

전시 보관

김해 전시장에 실물을 세워 둡니다. 카탈로그가 아니라 돌아가는 기계를 직접 보고 고르실 수 있습니다.

시연 · 테스트

구매 전 실제 프로파일을 잘라 보시고 결정하십시오. 단면 치수와 각도를 지정해 주시면 그 조건 그대로 절단해 보여 드립니다.

포장 · 출고

본체와 컨베이어·조기대를 파손 없이 고정 포장해 출고합니다. 재고 보유 품목은 당일 출고가 가능합니다.

입고 AS

고장 시 기계를 보내 주시면 저희가 직접 수리합니다. 톱날·클램프 실린더·스위치 등 소모·수리 부품을 자체 보유합니다.

그래서 기다리실 일도, 돌아다니실 일도 없습니다.

Specifications

WTMN-500 제원

위쪽 9줄이 이 모델의 제원이고, 아래 4줄은 2헤드 절단기 · 넛칭기 25종 공통 사양입니다. 상세 치수는 견적 시 제원표로 보내 드립니다.

모델명	WTMN-500
원산지	중국산
사용전원	380V 50Hz
소비전력	6 kW
모터 RPM	2,800 r/min
공기압력	0.5~0.8 MPa
톱날·커터	500 × 4.4 × 30 mm Z=120
가공·절단 능력	절단 깊이 150 mm / 각도 ±45° / 이송 0~3 m/min
기계크기(mm)	3,140 × 1,380 × 1,800
적용 소재	알루미늄 프로파일 · 비철 (PVC 전용 2종 별도)
헤드 구성	2헤드(좌 고정 · 우 이동) / 넛칭기는 톱날·테이블 회전
길이 제어	서보 이송 · 디지털 스케일 · 마그네틱 스케일(기종별)
사후 관리	제조사 협업 · 입고 수리 · 소모품 보유 · 수리 불가 시 리퍼 서비스
