Double Head Cutting Machine · Notching

양쪽 끝을 한 번에 정척으로 절단합니다

DOUBLE HEAD CUTTING · NOTCHING · 25 MODELS · 45° / 90° · CNC

두 개의 톱날 헤드가 프로파일 양 끝을 동시에 자르므로 한 번 물리면 정척이 나옵니다. 창호·커튼월 프레임의 45° 접합과 90° 직각 절단, 프레임 모서리를 파내는 넛칭까지 이 계열에서 고르실 수 있습니다. 저희가 출고 전에 쓰실 프로파일로 접합각을 시험 절단해 드립니다.

2헤드 25종절단 길이 최대 6,000mm톱날 Ø305 ~ Ø60045° / 90° · CNC 서보

모델 선정 · 견적 문의 스마트스토어 바로가기

25종

2헤드 · 넛칭 라인업

6,000mm

최대 절단 길이

Ø600

최대 톱날

500×180mm

최대 90° 단면

이 계열 25기종 — 아래에서 기종별 사양을 보실 수 있습니다

Selling Points

문의가 많은 세 가지

전화로 가장 많이 받는 세 가지를 앞에 정리했습니다. 아래 내용은 양면 절단기 12종에 공통이며, 넛칭기·액자 절단기는 가공 방식이 다르므로 아래 선택 안내에서 따로 설명합니다.

한 번 물리면 양 끝이 같이 잘립니다왼쪽 헤드는 고정, 오른쪽 헤드가 서보 또는 디지털 스케일로 정한 길이만큼 이동해 양 끝을 동시에 절단합니다. 두 번 재고 두 번 자르는 작업이 한 번으로 끝나고, 길이 편차가 톱날 두 장의 위치 차이 안에 들어옵니다.

45°와 90°를 자동으로 바꿉니다GEMINI 계열과 WTMC-2AX·WTMM-CNC 계열은 헤드 각도를 서보 또는 실린더로 자동 전환합니다. 창호 프레임 45° 접합과 중간 바 90° 절단을 같은 기계에서 세팅 변경 없이 처리합니다.

접합각은 저희가 시험 절단해 드립니다출고 전에 쓰실 프로파일로 45° 두 조각을 잘라 맞대어 틈을 확인한 뒤 납품합니다. 각도 보정값은 기계에 저장해 두고, 설치 후 현장에서 다시 한 번 함께 확인합니다.

Structure

선형 가이드 위를 움직이는 이동 헤드가 길이를 정합니다

양면 절단기는 오른쪽 헤드가 LM 선형 가이드 위를 이동해 절단 길이를 정합니다. 서보 기종(GEMINI-X · GEMINI-VI · WTMM-CNC 계열)은 길이와 각도를 터치스크린에 입력하면 자동으로 이동하고, 디지털 스케일 기종(WTMC-2AX · DS450x5000)은 표시 값을 보며 수동으로 맞춥니다. 톱날 하강은 유압 감속 실린더로 속도를 조절해 알루미늄 절단면이 뜯기지 않게 합니다. 넛칭기는 톱날과 작업 테이블이 각각 ±45° 회전해 프레임 모서리의 접합부를 파냅니다. 저희가 출고 전에 이송 정밀도를 시험 절단으로 확인하고 설치 후 현장에서 함께 확인해 드립니다.

Supply Journey

수입부터 A/S까지, 저희가 직접 합니다

중간 유통을 거치지 않습니다. 컨테이너로 직접 들여와 김해 전시장에 세우고, 시운전하고, 포장해 보내고, 고장 나면 받아서 고칩니다.

대량 수입

컨테이너 단위로 직수입합니다. 한두 대씩 들여오는 방식이 아니라 계열 전체를 한 번에 확보하기 때문에 재고에서 바로 출고됩니다.

하역 · 검수

입고 즉시 외관·포장 상태를 확인하고 수량을 대조합니다. 이 단계에서 걸러진 건은 전시장에 올라가지 않습니다.

전시 보관

김해 전시장에 실물을 세워 둡니다. 카탈로그가 아니라 돌아가는 기계를 직접 보고 고르실 수 있습니다.

시연 · 테스트

구매 전 실제 프로파일을 잘라 보시고 결정하십시오. 단면 치수와 각도를 지정해 주시면 그 조건 그대로 절단해 보여 드립니다.

포장 · 출고

본체와 컨베이어·조기대를 파손 없이 고정 포장해 출고합니다. 재고 보유 품목은 당일 출고가 가능합니다.

입고 AS

고장 시 기계를 보내 주시면 저희가 직접 수리합니다. 톱날·클램프 실린더·스위치 등 소모·수리 부품을 자체 보유합니다.

그래서 기다리실 일도, 돌아다니실 일도 없습니다.

Selection

프레임 길이와 접합 방식부터 정하십시오

절단 길이(최대 4,200 · 5,300 · 6,000mm)가 베드 길이를 정하고, 45° 접합인지 90° 직각인지, 모서리를 파내는 넛칭이 필요한지가 기종군을 정합니다.

서보 2헤드 · Ø400~Ø600 — 각도 자동 제어

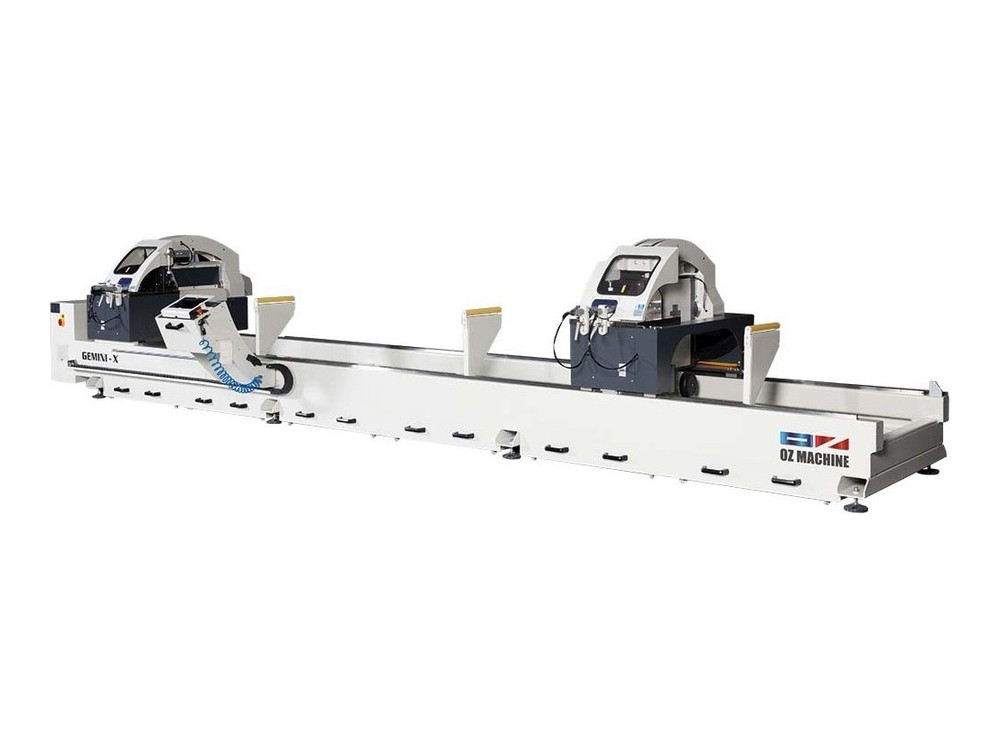

GEMINI-X(90° 418×200mm · 절단 길이 450~6,000mm) · GEMINI-VI(Ø600 · 최대 5,050mm) · GEMINI-II A(627kg · 600~3,480mm). 세 기종 모두 서보 각도 제어와 데이터 전송(이더넷·USB)이 됩니다.

대형 커튼월 · Ø600 — 절단 길이 5,300mm

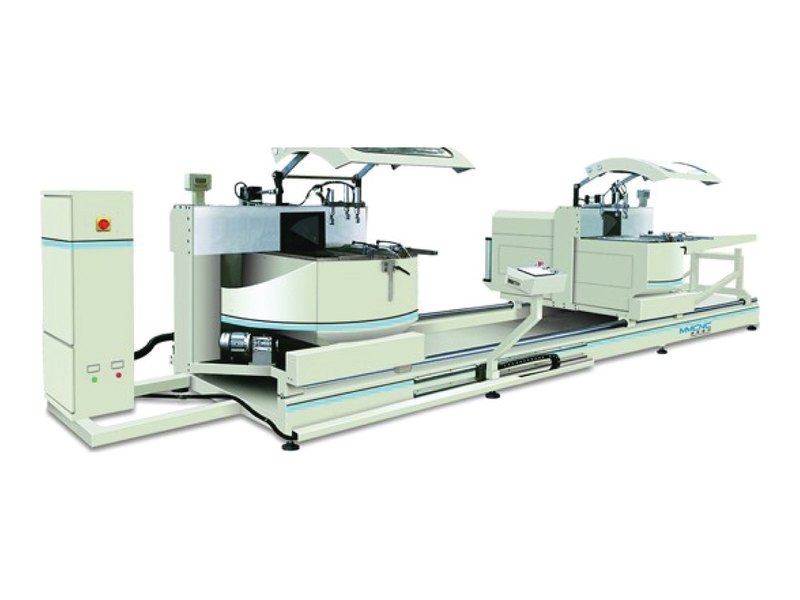

WTMM-600X5300은 90°에서 500×180mm 단면, 절단 길이 5,300mm, 절삭각 45°~90° 임의입니다. 약 5,000kg 프레임입니다.

45°/90° 자동 전환 양면 절단기 — Ø500

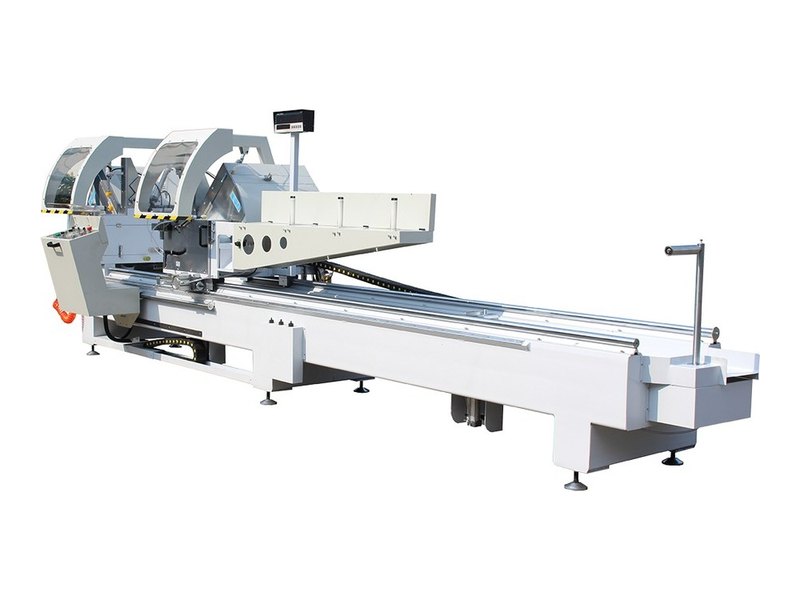

WTMC-2AX(135×300mm · 270~4,200mm) · WTMD-DS450x5000(5,750mm 베드) · MLA-2C-01SO(45° 전용 · 450~5,400mm · 국내 제작) · WTMM-2H90-200X400(90° 전용 · 400×200mm 단면).

CNC 2헤드 양면 절단기 — Ø500~Ø600

WTMM-CNC-500X4200(135×200mm · 400~4,200mm) · WTMM-CNC-500x4500 · WTMM-CNC-550X4200-W(최대 폭 300mm 와이드형) · WTMM-CNC-600X4450(Ø600 2본 · 최대 4,450mm).

수직형 넛칭기 · 액자 절단기 — 모서리 가공

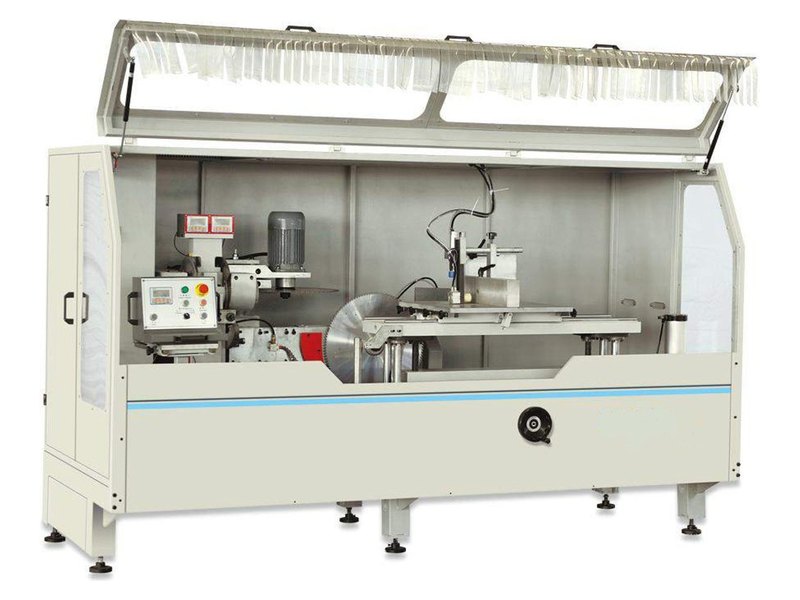

WTMN-600 · WTMN-500 · WTMD-500 · WTMD-450은 톱날과 테이블이 각각 ±45° 회전해 접합부를 파냅니다. WTM-DY-402X2(코너 90° 전용 · 국내 제작) · WTM-HA-300(밀링 겸용) · WTM-HA-200 · WTM-HA-300R(R형 코너) · WTM-CNC-1H / 2H(CNC 넛칭). 액자용은 WTM-355-4(45° 양면 + 꼭지) · WTM-355(수직형 45°).

🔴 주문 전 확정 사항 — 최대 프로파일 단면 · 절단 길이

같은 2헤드라도 90° 단면이 105×170mm(GEMINI-II A)부터 500×180mm(WTMM-600X5300)까지 다릅니다. 절단하실 프로파일 도면과 최대 길이를 보내 주시면 저희가 기종을 제안하고 시험 절단 사진을 보내 드립니다. PVC 전용(DS450x5000 · DYT-GBVC-01)은 알루미늄과 톱날이 다르므로 소재를 함께 알려 주십시오.

Model Line-up

2헤드 · 넛칭 25종 한눈에 비교

양면 절단기 12종, 수직형 넛칭기·액자 절단기 12종, V홈 겸용 절단기 1종입니다. 절단 능력 칸의 90° 값이 받을 수 있는 최대 단면입니다.

#	모델	절단 능력 (90° 기준)	톱날 · 전원 · 중량 · 원산지
	2헤드 양면 절단기 (45° / 90°)
1	WTMM-600X5300	90°에서 최대 500 x 180 mm	Ø600 x 4.4 x Ø30 mm Z=120 · 3상 4선 380 V 60 Hz · 약 5000 kg · 중국산
2	GEMINI-X	90° 418×200 mm	ΦD550, Φd32, 4.4T · 380V · 2,000 kg · 터키산

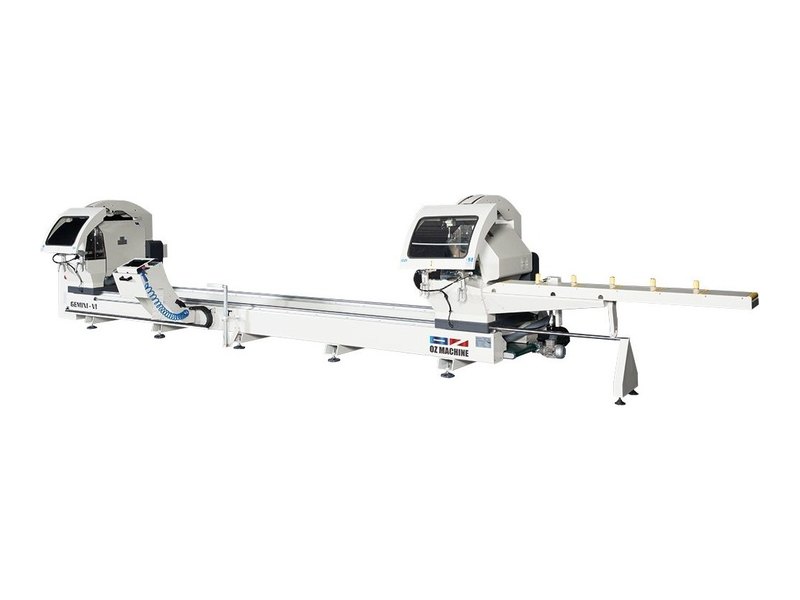

3	GEMINI-VI	90° 210 x 396 mm (min 410, max 5050mm)	ΦD 600, Φd 32, 4.7 t · 380 v · 1760 kg · 터키산
4	WTMC-2AX	절단 W x H 135 x 300 mm	500 x 30 Z=120 · 380 v · 1700 kg · 중국산
5	DS450x5000	톱날각 90°-45°	Φ500 x Φ30 x 120T · 380 V · 1800 KG · 중국산
6	MLA-2C-01SO	절단범위 H114	17″(430 mm) × 38 mm · 380V 삼상 · 850 kg · 국내산
7	GEMINI-II A	90° 105 x 170 mm	ΦD400, Φd32, 4 t · 380 v · 627 kg · 터키산
8	WTMM-2H90-200X400	절단 폭 400 mm	D600 × d30 mm (카바이드) · 380V 60Hz · 중국산
9	WTMM-CNC-600X4450	90° 포함 CNC 서보연동 가변각도 인덱싱	Ø600mm 초경 카바이드 (2본) · 380V / 60Hz / 3상
10	WTMM-CNC-500X4200	절단각 90°	φ500 x φ30 · 380V / 50~60Hz · 약 1,613 kg
11	WTMM-CNC-500x4500	도어·창호·커튼월 양면 절단	220V/380V
12	WTMM-CNC-550X4200-W	초광폭 프로파일 절단, 최대 폭 300mm	220V/380V
	수직형 넛칭기 · 액자 절단기
13	WTMN-600	절단 사이즈 200 mm	Ø600 x 4.4 x Ø30 · 380 v 삼상 · 1700 Kg · 중국산
14	WTMN-500	절단 깊이 150 mm	500 × 4.4 × 30 mm Z=120 · 380V 50Hz · 중국산
15	WTMD-500	절단 깊이 200 mm	Ø500 mm / 구경 Ø30 mm · 380V 50Hz · 500 kg · 중국산
16	WTMD-450	절단 사이즈 205 mm	550 × 30 Z=128 (22인치) · 380V 삼상 · 600 kg · 중국산
17	WTM-DY-402X2	각도 수평 180도 고정	405 mm x 2 · 380 V 60 HZ · 300 Kg · 국내산
18	WTM-HA-300	최대 밀링 깊이 70 mm	수평밀링컷트 200 x 6.0 x 32 x 30T / 수직컷트 305 x 3.4 x 30 x 120T · 380 V, 50 Hz, 3 Phase · 300 kg · 중국산
19	WTM-HA-200	절단 크기 200 × 300 mm	밀링 커터 ∮32 × 150 mm · 380V 50Hz · 400 kg · 중국산
20	WTM-355-4	컨베이어 양측 각 3 m (옵션)	메인 350 × 25.4 × 3.0 × 120T / 각보호 255 × 25.4 × 3.0 × 120T · 380V 60Hz 3상
21	WTM-355	최대 절단 폭 100 mm	355 mm · 380V 60Hz · 500 kg · 중국산
22	WTM-HA-300R	최대 폭 180mm x 깊이 90mm	450 kg
23	WTM-CNC-1H	X	Ø400~450mm 1본 (CNC 연동형 카바이드) · AC 380V / 60Hz / 3P · 680 kg

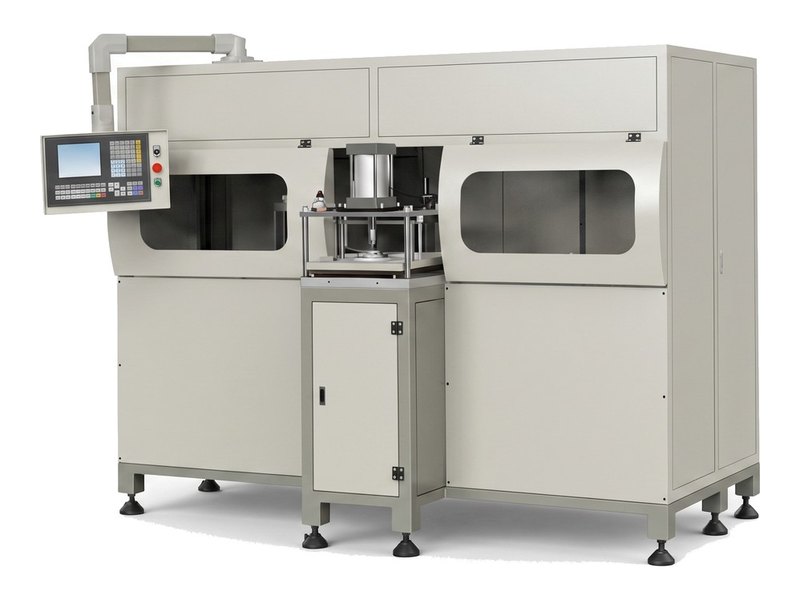

24	WTM-CNC-2H	듀얼 서보 200mm~3,500mm	Ø400~450mm x 2본 (2축 독립 스핀들) · AC 380V / 60Hz / 3P · 1,150 kg
	V홈 겸용 절단기 (PVC)
25	DYT-GBVC-01	SF(문짝)·BF(문틀)·V홈 가공	Φ38 x 305 = 2EA (14-16 inches) · 380V 삼상 · 450 kg · 중국산

· 절단 능력의 「45° / 90°」 값은 폭×높이(mm)입니다. · 컨베이어·조기대는 기종별 옵션이며 견적 시 함께 안내합니다. · 톱날은 기종별 규격(Ø·구경·날 수)에 맞는 것만 쓰실 수 있습니다.

Specifications

전 모델 공통 사양

아래 항목은 위 표의 25종 전 모델에 동일하게 적용됩니다. 모델별로 달라지는 값은 절단 단면·절단 길이·톱날 지름·각도 제어 방식·중량입니다.

적용 소재	알루미늄 프로파일 · 비철 (PVC 전용 2종 별도)
헤드 구성	2헤드(좌 고정 · 우 이동) / 넛칭기는 톱날·테이블 회전
각도	45° · 90° (서보 자동 · 실린더 자동 전환 · 수동 기종별)
길이 제어	서보 이송 · 디지털 스케일 · 마그네틱 스케일(기종별)
톱날 하강	유압 감속 실린더 또는 공압 실린더
전원	3상 380V · 50/60Hz
공압	0.5~0.8MPa (5~8bar)
냉각	오일 미스트 분사(기종별)
원산지	기종별 표기 — 터키산 · 중국산 · 국내산(위 비교표 참조)
사후 관리	제조사 협업 · 입고 수리 · 소모품 보유 · 수리 불가 시 리퍼 서비스
