Horizontal Sliding Saw · Panel Saw

긴 자재와 넓은 판재를 밀어서 자릅니다

HORIZONTAL SLIDING SAW · PANEL SAW · 3 MODELS · 1,200 ~ 3,000 mm

톱날이 수평으로 미끄러지며 자재를 지나가는 방식이라 폭이 넓은 판재와 긴 자재를 한 번에 절단합니다. 렉산(폴리카보네이트)·아크릴·알루미늄 허니컴 판재를 1.2×2.4m 규격 그대로 올려 자를 수 있습니다. 저희가 절단 길이와 판재 두께에 맞는 기종을 골라 드립니다.

슬라이딩 3종절단 길이 1,200 ~ 3,000mm판재 최대 1.2 × 2.4m · 두께 50mm220V / 380V

모델 선정 · 견적 문의 스마트스토어 바로가기

3종

슬라이딩 · 판재 라인업

3,000mm

최대 절단 길이

1.2×2.4m

최대 판재

50mm

최대 판재 두께

이 계열 3기종 — 아래에서 기종별 사양을 보실 수 있습니다

Selling Points

문의가 많은 세 가지

전화로 가장 많이 받는 세 가지를 앞에 정리했습니다. 아래 내용은 3종에 공통이며, 모델별로 달라지는 값은 절단 길이·절단 깊이·이송 방식·중량입니다.

필요한 길이만 고르실 수 있습니다수동형 WTM-W0000은 1,200 · 1,600 · 1,800 · 2,000mm 4모델, 자동형 WTM-OW0000은 2,000 · 2,500 · 3,000mm 3모델입니다. 자르실 자재의 최대 길이를 알려 주시면 그 길이에 맞는 모델을 안내해 드립니다.

판재를 규격 그대로 올립니다WTM-LXC3000은 최대 1.2×2.4m · 두께 50mm 판재를 90°로 절단합니다. 렉산 · 아크릴 · 알루미늄 허니컴 등 판재 5소재를 같은 기계에서 자르며, 슬라이딩 조기대로 반복 치수를 맞춥니다.

이송 인력을 줄이려면 자동형입니다WTM-OW0000은 3.7kW(5hp) 모터로 톱날이 자동 이송하므로 작업자가 헤드를 밀지 않습니다. 절단 깊이 70mm · 각도 0~45°. 저희가 출고 전에 쓰실 자재로 시험 절단해 이송 속도를 맞춰 드립니다.

Structure

수평으로 미끄러지는 헤드가 긴 자재를 한 번에 지나갑니다

일반 원형절단기가 톱날을 위아래로 내리는 것과 달리, 이 계열은 톱날 헤드가 레일 위를 수평으로 미끄러지며 자재를 가로질러 절단합니다. 그래서 자재 폭이 톱날 지름에 묶이지 않고 레일 길이(1,200~3,000mm)가 절단 폭이 됩니다. 톱날은 Ø300~Ø400, 절단 깊이는 수동형 125mm · 자동형 70mm · 판재용 50mm이며 각도는 0~45°입니다. 저희가 출고 전에 쓰실 자재로 시험 절단해 절단면을 확인하고, 설치 후 현장에서 레일 수평을 함께 맞춰 드립니다.

Supply Journey

수입부터 A/S까지, 저희가 직접 합니다

중간 유통을 거치지 않습니다. 컨테이너로 직접 들여와 김해 전시장에 세우고, 시운전하고, 포장해 보내고, 고장 나면 받아서 고칩니다.

대량 수입

컨테이너 단위로 직수입합니다. 한두 대씩 들여오는 방식이 아니라 계열 전체를 한 번에 확보하기 때문에 재고에서 바로 출고됩니다.

하역 · 검수

입고 즉시 외관·포장 상태를 확인하고 수량을 대조합니다. 이 단계에서 걸러진 건은 전시장에 올라가지 않습니다.

전시 보관

김해 전시장에 실물을 세워 둡니다. 카탈로그가 아니라 돌아가는 기계를 직접 보고 고르실 수 있습니다.

시연 · 테스트

구매 전 실제 프로파일을 잘라 보시고 결정하십시오. 단면 치수와 각도를 지정해 주시면 그 조건 그대로 절단해 보여 드립니다.

포장 · 출고

본체와 컨베이어·조기대를 파손 없이 고정 포장해 출고합니다. 재고 보유 품목은 당일 출고가 가능합니다.

입고 AS

고장 시 기계를 보내 주시면 저희가 직접 수리합니다. 톱날·클램프 실린더·스위치 등 소모·수리 부품을 자체 보유합니다.

그래서 기다리실 일도, 돌아다니실 일도 없습니다.

Selection

자재 길이와 두께부터 정하십시오

자르실 자재의 최대 길이가 레일 길이를 정하고, 두께가 절단 깊이(50 · 70 · 125mm)를 정합니다. 그 두 가지가 정해지면 남는 결정은 수동·자동 이송 하나입니다.

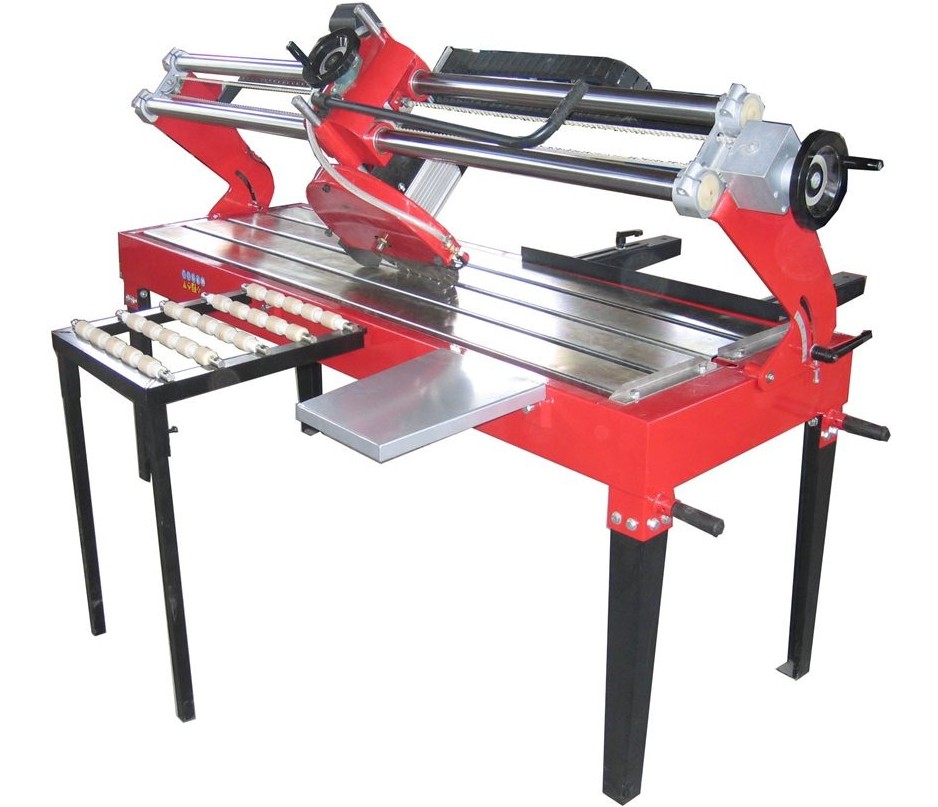

WTM-W0000 — 수동 슬라이딩 · 4모델

절단 길이 1,200 / 1,600 / 1,800 / 2,000mm · 절단 깊이 125mm · 각도 0~45°. 2.2kW(3hp) · 220V/380V 겸용 · 170~300kg.

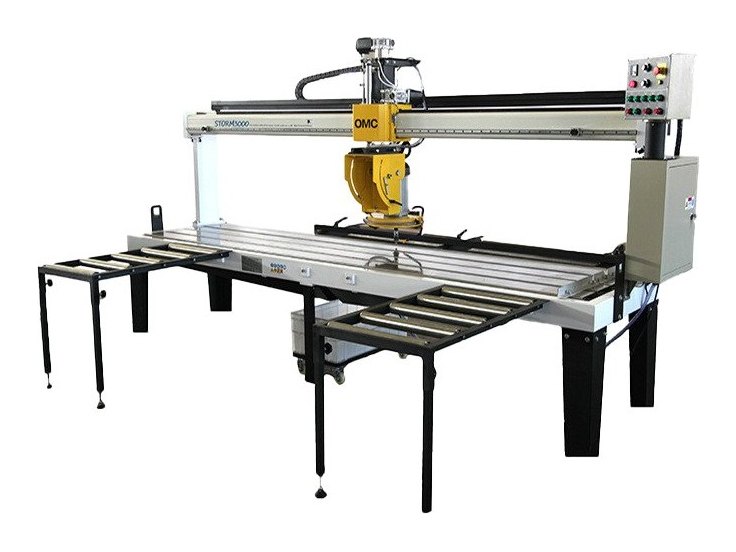

WTM-OW0000 — 자동 슬라이딩 · 3모델

최대 절단 길이 2,000 / 2,500 / 3,000mm · 절단 깊이 70mm · 각도 0~45°. 3.7kW(5hp) 자동 이송 · 470~830kg · 주문제작.

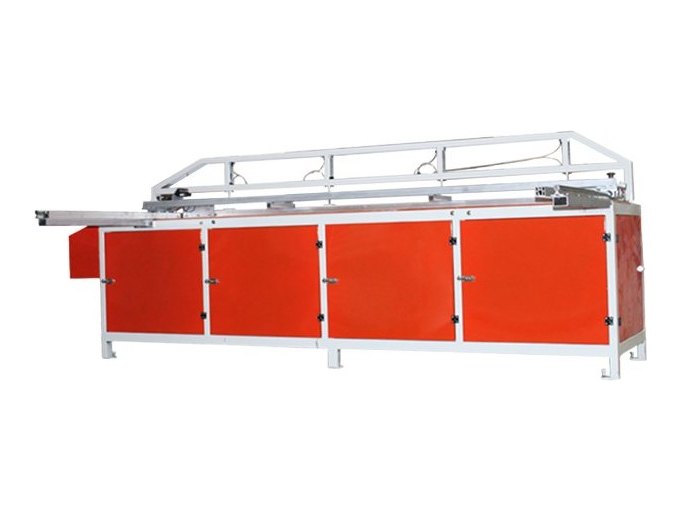

WTM-LXC3000 — 렉산 · 판재 절단기

최대 1.2×2.4m · 두께 50mm · 90° 절단. 톱날 Ø305 · 2.2kW + 0.75kW · 3,200mm 베드 · 500kg · 주문제작.

🔴 주문 전 확정 사항 — 자재 두께

절단 깊이가 기종마다 다릅니다(125 · 70 · 50mm). 자재 두께가 깊이를 넘으면 절단할 수 없으니 두께를 먼저 알려 주십시오.

설치 공간

레일 길이만큼의 설치 길이가 필요합니다. WTM-LXC3000은 베드 3,200mm에 판재를 올리는 여유 공간이 더 필요합니다.

주문제작 · 납기

자동형과 판재용은 주문제작 품목입니다. 주문 전 제작 기간을 확인해 드립니다.

Model Line-up

슬라이딩 · 판재 3종 한눈에 비교

수동 슬라이딩, 자동 슬라이딩, 판재 절단기 순입니다. 절단 길이와 절단 깊이가 선택 기준입니다.

#	모델	절단 능력 (90° 기준)	톱날 · 전원 · 중량 · 원산지
1	WTM-W0000	절단길이 1200	블레이드 Φ300-400mm / 내경 25.4·50mm · 220V / 380V · 170~300kg (모델별) · 중국산
2	WTM-OW0000	최대 절단길이 OW2000 2000	블레이드 직경 300-350 mm / 튜브 내경 2.54·50 mm · 220 V / 380 V · OW2000 470·690 / OW2500 530·700 / OW3000 600·830 kg · 중국산
3	WTM-LXC3000	절단각 90°	블레이드 Φ305mm · 380V · 500kg · 중국산

· WTM-W0000 · WTM-OW0000은 길이별 하위 모델이 있어 중량이 모델별로 다릅니다. · 각도 절단(0~45°)은 슬라이딩 2종에만 해당하며 판재 절단기는 90° 전용입니다.

Specifications

전 모델 공통 사양

아래 항목은 위 표의 3종 전 모델에 동일하게 적용됩니다. 모델별로 달라지는 값은 절단 길이·절단 깊이·이송 방식·중량입니다.

적용 소재	알루미늄 · 렉산(폴리카보네이트) · 아크릴 · 알루미늄 허니컴 판재
절단 방식	수평 슬라이딩 헤드 (레일 이송)
톱날	Ø300 ~ Ø400 (구경 25.4 · 50mm)
각도	0 ~ 45°(슬라이딩 2종) / 90° 전용(판재)
전원	220V / 380V (WTM-LXC3000은 380V)
공압	불필요
원산지	중국산 (3종 공통)
사후 관리	제조사 협업 · 입고 수리 · 소모품 보유 · 수리 불가 시 리퍼 서비스
