101. 알루미늄 절단기 · 원형절단기
055-327-4112

Single Head Circular Saw

한 대로 시작하는 알루미늄 절단, 36종에서 고르실 수 있습니다

SINGLE HEAD CIRCULAR SAW · 36 MODELS · Ø400 ~ Ø600 · 220V / 380V

창호·간판·인테리어 현장에서 가장 먼저 놓는 기계가 1헤드 원형절단기입니다. 톱날 Ø400부터 Ø600까지, 220V 단상으로 공압 없이 쓰는 국내 제작 원반 절단기부터 서보 각도 제어 자동 절단기까지 36종을 갖추고 있습니다. 저희가 쓰실 프로파일과 전원 환경에 맞는 기종을 골라 드립니다.

1헤드 36종톱날 Ø400 ~ Ø600220V 단상 · 380V 3상45° ~ 90° · 0°~180° 기종별

모델 선정 · 견적 문의 스마트스토어 바로가기

36종

1헤드 라인업

Ø600

최대 톱날

325mm

90° 최대 절단폭

220V

단상 기종 보유

이 계열 36기종 — 아래에서 기종별 사양을 보실 수 있습니다

Selling Points

문의가 많은 세 가지

전화로 가장 많이 받는 세 가지를 앞에 정리했습니다. 아래 내용은 36종에 공통이며, 모델별로 달라지는 값은 톱날 지름·절단 단면·각도 범위·전원·중량입니다.

220V 단상으로 공압 없이 시작하실 수 있습니다국내 제작 원반 절단기 WTM-1C 계열은 220V 단상에 컴프레서 없이 작동합니다. 16인치(Ø405) · 18인치(Ø455) 톱날로 높이 140~165mm, 길이 240~265mm 단면을 자르며, 45°~90° 임의각 기종과 90° 전용 기종이 있습니다.

각도는 눈금·디지털·서보 세 방식 중 고르실 수 있습니다수동 눈금 기종은 손으로 돌려 맞추고, WTMM-500·WTMM-R 계열은 디지털 각도 표시로 재현하며, LEO 계열은 서보가 각도를 자동으로 맞춥니다. 반복 각도 절단이 많을수록 뒤쪽 방식이 맞습니다.

절단면은 저희가 시험 절단으로 확인해 드립니다출고 전에 쓰실 프로파일을 잘라 절단면의 뜯김과 직각도를 확인하고, 하강 속도와 톱날 규격을 맞춘 뒤 납품합니다. 톱날은 기종별 규격을 재고로 두고 있어 교체 시 바로 보내 드립니다.

Cutting

공압 반자동 클램프와 하강 속도 조절이 절단면을 정합니다

380V 기종 대부분은 공압 클램프가 프로파일을 수직·수평 두 방향에서 고정한 뒤 톱날이 내려옵니다. 하강 속도를 조절할 수 있는 기종(METEOR · SC · VEGA 계열)은 두꺼운 단면에서 속도를 낮춰 버(burr)와 톱날 부하를 함께 줄입니다. 점핑 절단기(WTMU-90 · WTMC-455M)는 톱날이 아래에서 올라오는 Up-cut 구조라 작업자 손이 톱날 경로에 놓이지 않습니다. 오일 분사형(WTM-1C-02A · 01A)은 절단 중 오일을 분사해 알루미늄 눌어붙음을 줄입니다. 저희가 출고 전에 쓰실 프로파일로 시험 절단해 하강 속도를 맞춰 두고, 설치 후 현장에서 함께 확인해 드립니다.

Supply Journey

수입부터 A/S까지, 저희가 직접 합니다

중간 유통을 거치지 않습니다. 컨테이너로 직접 들여와 김해 전시장에 세우고, 시운전하고, 포장해 보내고, 고장 나면 받아서 고칩니다.

대량 수입

컨테이너 단위로 직수입합니다. 한두 대씩 들여오는 방식이 아니라 계열 전체를 한 번에 확보하기 때문에 재고에서 바로 출고됩니다.

하역 · 검수

입고 즉시 외관·포장 상태를 확인하고 수량을 대조합니다. 이 단계에서 걸러진 건은 전시장에 올라가지 않습니다.

전시 보관

김해 전시장에 실물을 세워 둡니다. 카탈로그가 아니라 돌아가는 기계를 직접 보고 고르실 수 있습니다.

시연 · 테스트

구매 전 실제 프로파일을 잘라 보시고 결정하십시오. 단면 치수와 각도를 지정해 주시면 그 조건 그대로 절단해 보여 드립니다.

포장 · 출고

본체와 컨베이어·조기대를 파손 없이 고정 포장해 출고합니다. 재고 보유 품목은 당일 출고가 가능합니다.

입고 AS

고장 시 기계를 보내 주시면 저희가 직접 수리합니다. 톱날·클램프 실린더·스위치 등 소모·수리 부품을 자체 보유합니다.

그래서 기다리실 일도, 돌아다니실 일도 없습니다.

Selection

톱날 지름과 전원부터 정하십시오

프로파일 단면이 톱날 지름(Ø400 · Ø455 · Ø500 · Ø600)을 정하고, 현장 전원(220V 단상 · 380V 3상)과 공압 유무가 기종군을 정합니다.

대형 Ø500~Ø600 — 자동 절단기 · 점핑소

LEO-R-550 · LEO-X-550(서보 각도 · 90° 200×200mm) · WTMU-600(0°~180° · 절단폭 325mm) · SC-402(±45° 임의각) · METEOR-II-500 · METEOR-II-600 · WTMM-500 · WTMM-R-650~500(디지털 각도) · WTM-UH-500(유압 · 550mm 광폭) · WTM-UA-500(공압) · WTMJ-1H-4590(45°/90° 수동 전환).

중형 Ø400~Ø455 — 고속 원형절단기

SC-401-450 · METEOR_I-420 · METEOR-Ⅱ-420 · WTMD-420(스텝모터 스토퍼) · VEGA-Ⅱ-400(101kg) · VEGA-II-M-400(수동) · SC-431-400(±45° 양방향) · WTM-CS-400(45° 좌우).

자동연속 절단기 · Ø405~Ø500 — 코너 연결구(가네구)

WTMJ-450(500) · WTMZ-450(500)(절단 길이 3~100mm) · WTMS-450NC(슬라이딩 · 절단폭 280mm · NC 제어). 소형 부재를 대량으로 자를 때 고르시는 기종입니다.

국내 제작 원반 절단기 · 16~18인치 — 220V · 공압 불필요

WTM-1C-0218(18인치 · 380V) · WTM-1C-02(16인치 일반형) · WTM-1C-02A(오일 분사) · WTM-1C-01(90°) · WTM-1C-01A(90° 오일 분사) · WTM-1C-03(45°) · WTM-1C-18U(18인치 헤드 업다운) · WTM-1CM-01(밀링기 · 80kg).

점핑 절단기 · Ø405~Ø455 — Up-cut 구조

WTMU-90(90° · 280×135mm) · WTM-U-45-90(45~90° 자동 전환 · 적외선 측장) · WTMC-455M(90° · 절단폭 400mm · 컨베이어 좌 1m · 우 1.5m).

소형 액자 절단기 · Ø300~Ø350

WTM-PC1-300(350)(45°·90° 겸용 · 8,000r/min) · WTM-PC2-300(350)(디지털 각도 · 45~90° 무단) · 코너 꼭지 절단기 WTM-PC2-300(350)(60kg · 220V). 🔴 주문 전에 프로파일 단면과 전원(220V/380V)을 알려 주시면 저희가 기종을 제안하고 시험 절단 사진을 보내 드립니다.

Model Line-up

1헤드 36종 한눈에 비교

대형(Ø500 이상) 11종, 중형(Ø400 이상) 22종, 소형(Ø400 이하) 3종입니다. 절단 능력 칸의 90° 값이 받을 수 있는 최대 단면이며, 원산지는 제원표 기준입니다.

#	모델	절단 능력 (90° 기준)	톱날 · 전원 · 중량 · 원산지
	대형 1헤드 절단기 (Ø500 이상)

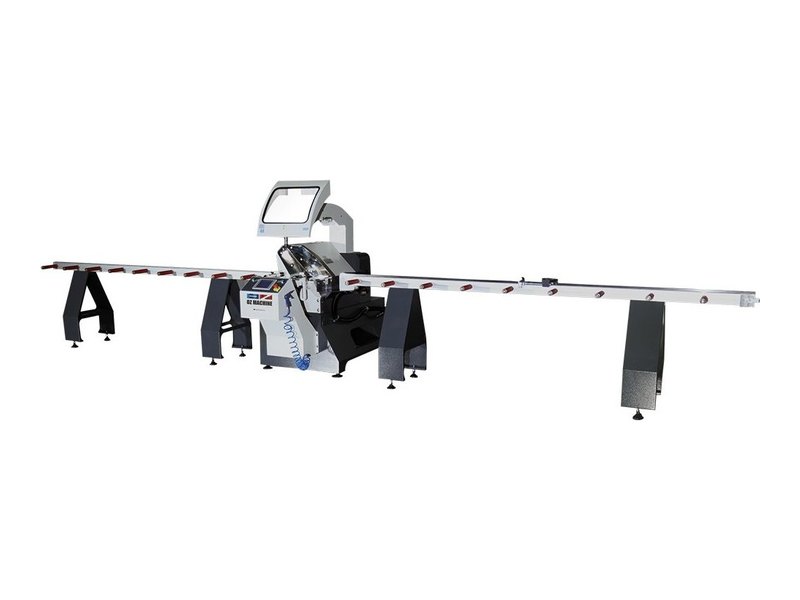

1	LEO-R-550	90° 160 x 360 mm	ΦD 550, Φd 32, 4.4 t · 380 v · 440 kg · 터키산
2	LEO-X-550	90° 200 x 200 mm	ΦD 550, Φd 32, 4.4 t · 380 v · 671 kg · 터키산

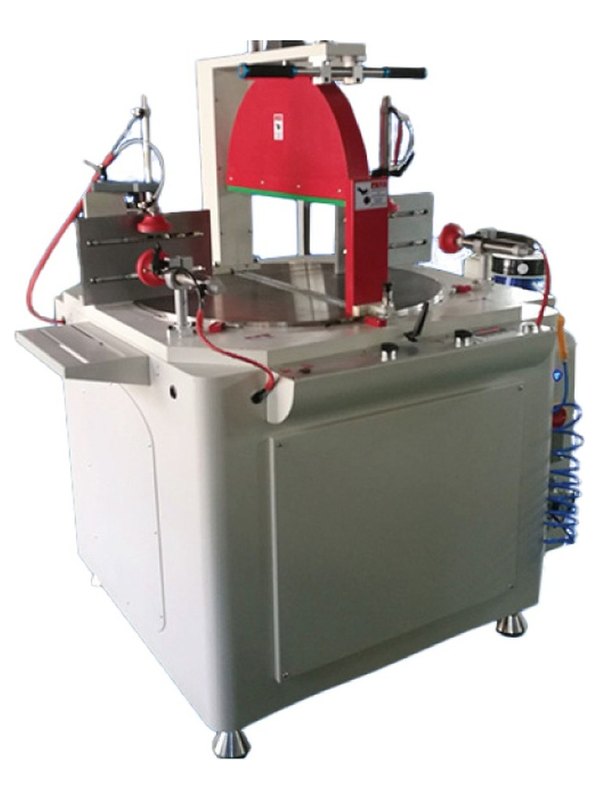

3	WTMU-600	90° 최대 절단폭 325mm	600 x 30 x 120T · 삼상 380V 60Hz / 3상 · 360kg · 중국산

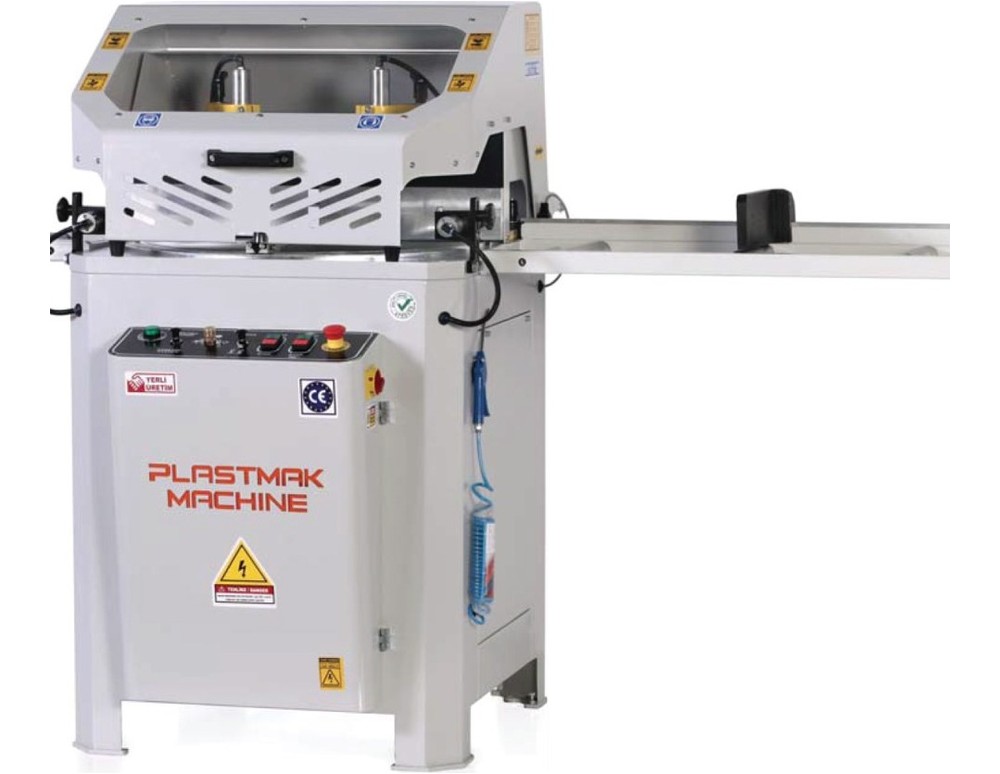

4	SC-402	90° 170 × 265 mm	ΦD550, Φd32, 3.2T · 380V · 210 kg · 터키산

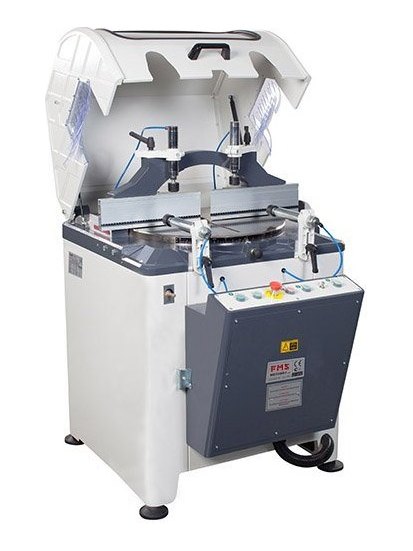

5	METEOR-II-500	90° 173 x 322 mm	ΦD 500, Φd 32, 4T · 380 v · 268 kg · 터키산
6	METEOR-II-600	-67.5° ~ +67.5° (확장 시 -90°~+45°)	Ø600mm (내경 30~32mm / 두께 4.7mm) · AC 380V / 60Hz / 3φ · 331 kg
7	WTMM-500	90° 절단폭 max 182 mm	500 x 30 mm x 120T · 3P, 380 V, 60 Hz · 360 Kg · 중국산
8	WTMM-R-650_600_550_500		380V 50Hz 3상 · 중국산
9	WTM-UH-500	절단 사이즈 550 mm	600 mm · 380V 60Hz · 450 kg · 중국산
10	WTM-UA-500	절단 크기 205 mm	500 mm · 380V 60Hz 3상 · 220 kg · 중국산
11	WTMJ-1H-4590	절단 반경 R500~650mm, 최대 절단폭 200mm	약 290 kg
	중형 1헤드 절단기 (Ø400 이상) — 자동연속 · 고속 원형
12	WTMJ-450(500)	절단길이 3~100 mm	450 x 30 Z=120 · 380 v · 400 kg · 중국산
13	WTMZ-450(500)	ZJM-500 130x200	ZJM-500 D=500 d=30mm / ZJM-450 D=450 d=30mm · 380V 60Hz · 중국산
14	WTMS-450NC	절단길이 3~100 mm	405-455 mm · 380 v · 450 kg
15	SC-401-450	90° 150x217mm	380V 4선식 · 150 kg
16	METEOR_I-420	90° 141 x 265 mm	ΦD 420, Φd 32, 3.6t · 380 v · 252 kg · 터키산
17	WTMD-420	각도 절단 30°~150°	Φ420 × 3.2 × φ30 Z=120 · 3P 380V 50Hz · 400 kg · 중국산
18	METEOR-Ⅱ-420	90° 141x265mm	380V 4선식 · 252 kg

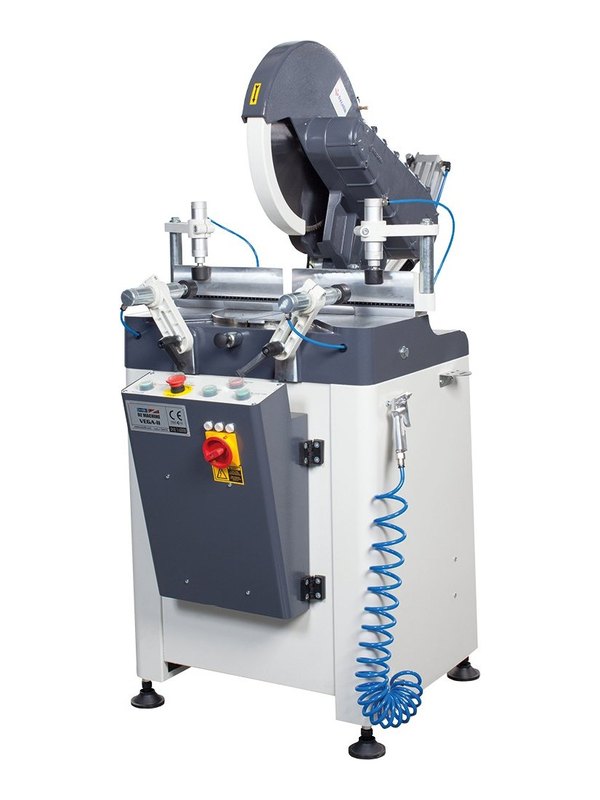

19	VEGA-Ⅱ-400	90° 105 x 170 mm	ΦD 400, Φd 32, 3.6T · 380 v · 101 kg · 터키산
20	WTM-CS-400-소피	원형 @90° 105mm	톱날 최대 400 mm (15.7") · 130 kg (N.W) / 200 kg (G.W)
21	VEGA-II-M-400	90° 105 x 170 mm	ΦD400, Φd 32, 3.6T · 380 v · 101 kg · 터키산
22	SC-431-400	90° 120 x 180 mm	ΦD 400, Φd 32, 3.2T · 380 v · 150 kg · 터키산
	중형 — 국내 제작 원반 절단기 · 점핑 절단기
23	WTM-1C-0218	절단범위 165mm(높이) x 265mm(길이)	Φ18" (455mm) x 25.4mm x 3t · 380 V · 150 Kg · 국내산
24	WTM-1C-02A	절단범위 140mm(높이) x 250mm(길이)	Φ16" (405mm) x 25.4mm x 3.2t · 220 V 60 Hz · 150 KG · 국내산

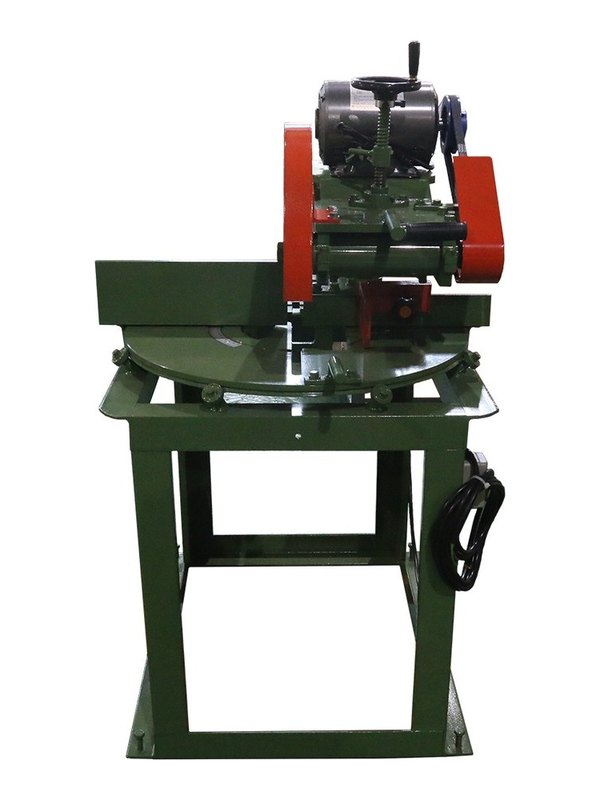

25	WTM-1C-02	절단범위 140mm(높이) x 265mm(길이)	Φ16" (405mm) x 25.4mm x 3.2t · 220V 60Hz · 150 Kg · 국내산
26	WTM-1C-01A	절단범위 140mm(H) x 240mm(L), 90° 절단	톱날 Φ16"(405mm) x 25.4mm x 3.2t · 220V 60Hz · 150kg · 국내산
27	WTM-1C-18U	90° 절단	Φ18" (455mm) x 25.4mm x 4t · 220V / 380V 60 Hz · 150 Kg · 국내산
28	WTM-1C-01	절단범위 높이 140 mm × 길이 240 mm (90° 절단)	Φ16″(405 mm) × 25.4 mm × 3.2t · 220V 60Hz · 150 kg · 국내산
29	WTM-1C-03	절단범위 높이 140 mm × 길이 175 mm (45° 절단)	Φ16″(405 mm) × 25.4 × 3.2t · 220V 60Hz · 150 kg · 국내산
30	WTM-1CM-01		Φ14″(355 mm) / Φ16″(405 mm) · 220V · 80 kg · 국내산
31	WTMU-90	90°	16″(405) × 25.4 mm · 380V 60Hz 3상 · 약 280 kg · 중국산
32	WTM-U-45-90	45도 ~ 90도	380V 4선식 · 280 kg

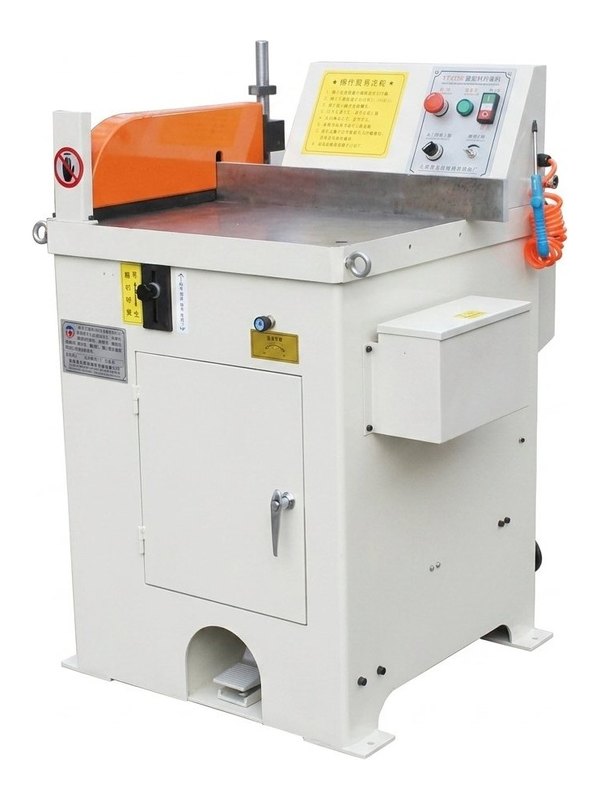

33	WTMC-455M	90°	455 mm · 380V 60Hz 3상 · 약 280 kg · 중국산
	소형 액자 절단기 (Ø400 이하)
34	WTM-PC1-300(350)	최대 절단 길이 150 mm	380V · 230 kg · 중국산
35	WTM-PC2-300(350)	45~90도, 알루미늄 액자 프로파일·몰딩바	220 kg
36	WTM-PC2-300(350)	프로파일 가공범위 30~150 mm	220V 60Hz · 60 kg · 중국산

· 절단 능력의 「45° / 90°」 값은 폭×높이(mm)입니다. · 220V 기종은 컴프레서 없이 쓰실 수 있는 기종과 공압이 필요한 기종이 나뉘므로 표의 공압 항목을 확인해 주십시오. · 컨베이어·조기대는 기종별 옵션입니다.

Specifications

전 모델 공통 사양

아래 항목은 위 표의 36종 전 모델에 동일하게 적용됩니다. 모델별로 달라지는 값은 톱날 지름·절단 단면·각도 범위·전원·공압 유무·중량입니다.

적용 소재	알루미늄 프로파일 · 비철 · PVC 샷시(기종별) · 플라스틱·목재(SC-431-400)
헤드 구성	1헤드 · 톱날 회전 각도 조절(기종별 45°~90° / 0°~180° / 90° 전용)
각도 제어	수동 눈금 · 디지털 각도 표시 · 서보 자동(기종별)
클램프	공압 클램프(380V 기종) / 수동 클램프(220V 원반 절단기)
전원	220V 단상(국내 제작 원반 절단기 · 액자 절단기) / 3상 380V
공압	6~8bar(공압 기종) / 불필요(WTM-1C 계열 일반형)
냉각	오일 분사(A형 · 자동연속 기종)
원산지	기종별 표기 — 터키산 · 중국산 · 국내산(위 비교표 참조)
사후 관리	제조사 협업 · 입고 수리 · 소모품 보유 · 수리 불가 시 리퍼 서비스
