Single Head Circular Saw

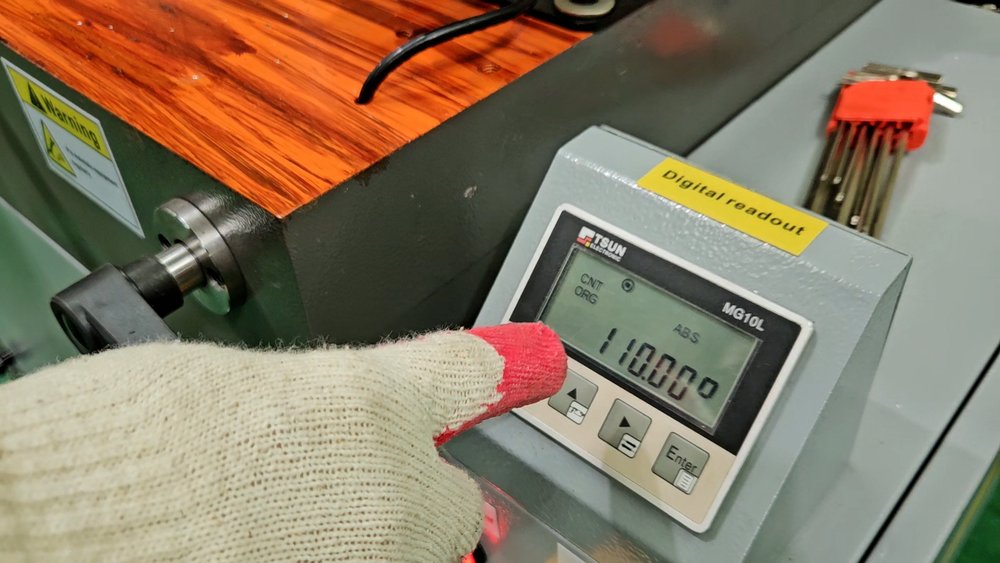

각도를 숫자로 확인하며 세팅합니다

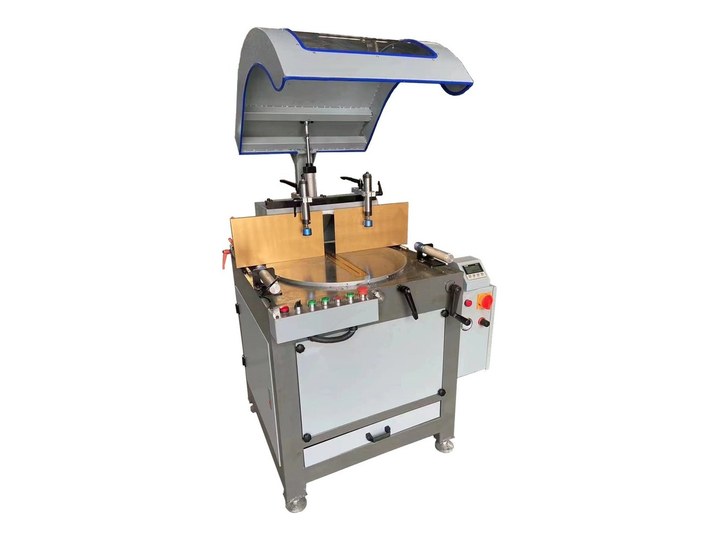

WTMM-500

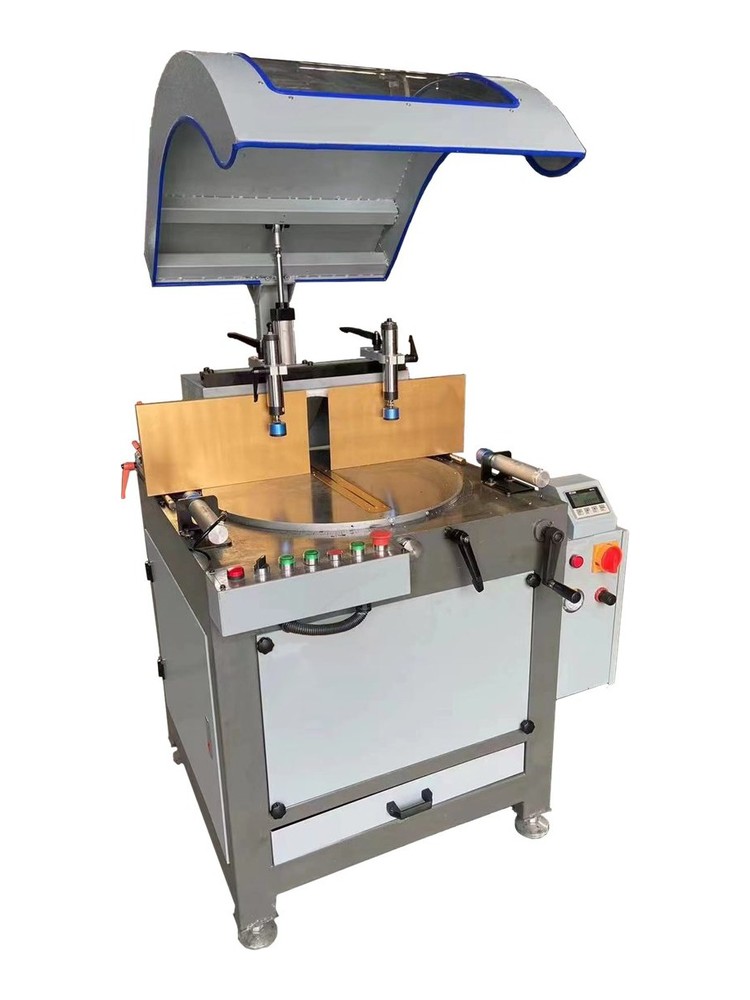

각도를 눈금이 아니라 디지털 표시로 읽는 1헤드 원형절단기입니다. 회전각은 0°~180°이고 90° 기준 최대 절단 폭은 182mm, 최대 절단 높이는 325mm입니다. 톱날은 Ø500 × 30 × 120T 초경날이며 3,400r/min으로 회전합니다.
디지털 각도 표시톱날 Ø500 × 30 × 120T회전각 0°~180°절단 높이 325mm
이 모델 견적 문의스마트스토어 바로가기
Ø500mm
톱날 지름
182mm
90° 절단 폭
325mm
절단 높이
3,400r/min
모터 회전수
이 계열 36기종 — 아래에서 기종별 사양을 보실 수 있습니다
Selling Points
이 모델이 맡는 자리
1헤드 원형절단기 36종 안에서 WTMM-500 모델이 담당하는 구간입니다. 수치는 모두 아래 제원표 값입니다.
01
각도를 숫자로 읽고 맞춥니다작업자마다 달라지던 각도 세팅을 표시된 값으로 고정해, 같은 부재를 다시 자를 때 같은 각이 나옵니다.
02
회전각이 0°~180°입니다표준 각 밖의 부재도 지그를 따로 만들지 않고 각도만 돌려 가공하실 수 있습니다.
03
초경 120T 톱날이 3,400r/min으로 회전합니다알루미늄 프로파일 절단면을 곱게 만들어 뒤에 오는 다듬기 작업을 줄입니다.
Cutting

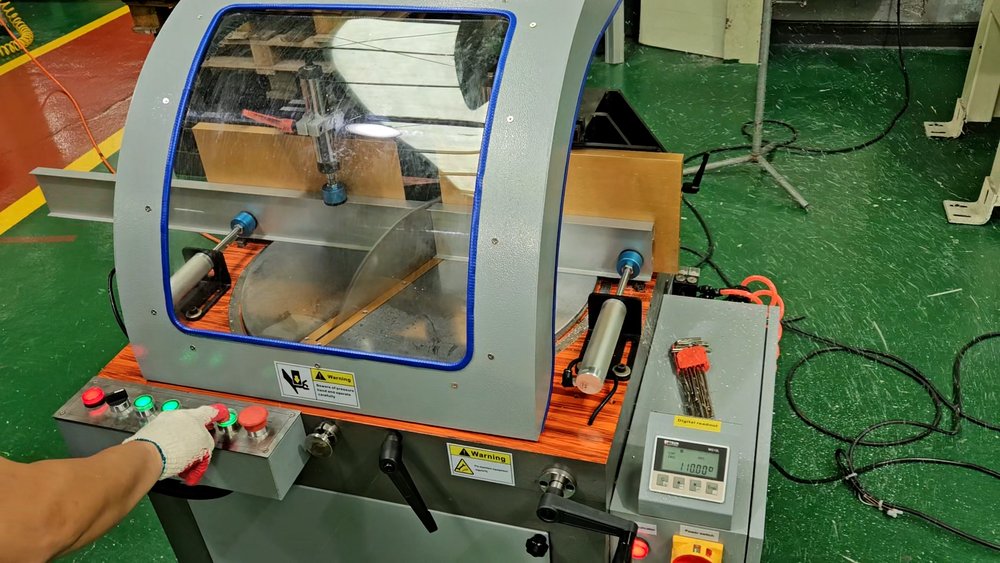

공압 반자동 클램프와 하강 속도 조절이 절단면을 정합니다
380V 기종 대부분은 공압 클램프가 프로파일을 수직·수평 두 방향에서 고정한 뒤 톱날이 내려옵니다. 하강 속도를 조절할 수 있는 기종(METEOR · SC · VEGA 계열)은 두꺼운 단면에서 속도를 낮춰 버(burr)와 톱날 부하를 함께 줄입니다. 점핑 절단기(WTMU-90 · WTMC-455M)는 톱날이 아래에서 올라오는 Up-cut 구조라 작업자 손이 톱날 경로에 놓이지 않습니다. 오일 분사형(WTM-1C-02A · 01A)은 절단 중 오일을 분사해 알루미늄 눌어붙음을 줄입니다. 저희가 출고 전에 쓰실 프로파일로 시험 절단해 하강 속도를 맞춰 두고, 설치 후 현장에서 함께 확인해 드립니다.
Supply Journey
수입부터 A/S까지, 저희가 직접 합니다
중간 유통을 거치지 않습니다. 컨테이너로 직접 들여와 김해 전시장에 세우고, 시운전하고, 포장해 보내고, 고장 나면 받아서 고칩니다.
01
대량 수입
컨테이너 단위로 직수입합니다. 한두 대씩 들여오는 방식이 아니라 계열 전체를 한 번에 확보하기 때문에 재고에서 바로 출고됩니다.
02
하역 · 검수
입고 즉시 외관·포장 상태를 확인하고 수량을 대조합니다. 이 단계에서 걸러진 건은 전시장에 올라가지 않습니다.
03
전시 보관
김해 전시장에 실물을 세워 둡니다. 카탈로그가 아니라 돌아가는 기계를 직접 보고 고르실 수 있습니다.
04
시연 · 테스트
구매 전 실제 프로파일을 잘라 보시고 결정하십시오. 단면 치수와 각도를 지정해 주시면 그 조건 그대로 절단해 보여 드립니다.
05
포장 · 출고
본체와 컨베이어·조기대를 파손 없이 고정 포장해 출고합니다. 재고 보유 품목은 당일 출고가 가능합니다.
06
입고 AS
고장 시 기계를 보내 주시면 저희가 직접 수리합니다. 톱날·클램프 실린더·스위치 등 소모·수리 부품을 자체 보유합니다.
그래서 기다리실 일도, 돌아다니실 일도 없습니다.
Specifications
WTMM-500 제원
위쪽 9줄이 이 모델의 제원이고, 아래 5줄은 1헤드 원형절단기 36종 공통 사양입니다. 상세 치수는 견적 시 제원표로 보내 드립니다.
| 모델명 | WTMM-500 |
|---|---|
| 원산지 | 중국산 |
| 사용전원 | 3P, 380 V, 60 Hz |
| 소비전력 | 2.2 KW |
| 모터 RPM | 3400 r/min |
| 톱날·커터 | 500 x 30 mm x 120T |
| 가공·절단 능력 | 90° 절단폭 max 182 mm / 절단높이 max 325 mm / 회전각 0°-180° |
| 기계크기(mm) | 950 x 1100 x 1380 |
| 중량 | 360 Kg |
| 적용 소재 | 알루미늄 프로파일 · 비철 · PVC 샷시(기종별) · 플라스틱·목재(SC-431-400) |
| 헤드 구성 | 1헤드 · 톱날 회전 각도 조절(기종별 45°~90° / 0°~180° / 90° 전용) |
| 각도 제어 | 수동 눈금 · 디지털 각도 표시 · 서보 자동(기종별) |
| 클램프 | 공압 클램프(380V 기종) / 수동 클램프(220V 원반 절단기) |
| 사후 관리 | 제조사 협업 · 입고 수리 · 소모품 보유 · 수리 불가 시 리퍼 서비스 |
Line-up
1헤드 원형절단기 36종 가운데 이 자리입니다
지금 보고 계신 모델은 WTMM-500입니다. 절단 단면이나 공정이 맞지 않으면 아래에서 옆 모델을 보십시오. 아래에는 모델 페이지가 준비된 14종을 걸었습니다. 36종을 한 표로 비교하시려면 1헤드 원형절단기 기종군 페이지를 보십시오.
LEO-R-550
서보 각도 · Ø550 · 90° 360mm
LEO-X-550
절단 높이 200 · Ø550 · 671kg
WTMU-600
점핑 · Ø600 · 절단 폭 325mm
SC-402
임의각 ±45° · Ø550 · 210kg
METEOR-II-500
속도 조절 · Ø500 · 90° 322mm
METEOR-II-600
점핑 · Ø600 · ±67.5°
WTMM-500
디지털 각도 · Ø500 · 0°~180°
WTMM-R-650_600_550_500
다각도 · 주문 제작 · 3.0kW
WTM-UH-500
유압 이송 · 절단 550mm · 450kg
WTM-UA-500
공압 구동 · Ø500 · 205mm
WTMJ-1H-4590
수동 45°/90° · 절단 폭 200mm
WTM-PC1-300(350)
액자 45°·90° · 8,000r/min
WTM-PC2-300(350)
디지털 각도 · 45°~90° 조절
WTM-PC2-300(350)
코너 꼭지 · 30~150mm · 60kg
Order & Delivery
주문 · 납기 안내
모델 확인
절단하실 프로파일 단면(폭×높이)과 절단 길이, 하루 수량을 알려 주시면 이 모델이 맞는지 함께 확인해 드립니다. 맞지 않으면 옆 모델을 권해 드립니다.
시험 절단 후 출고

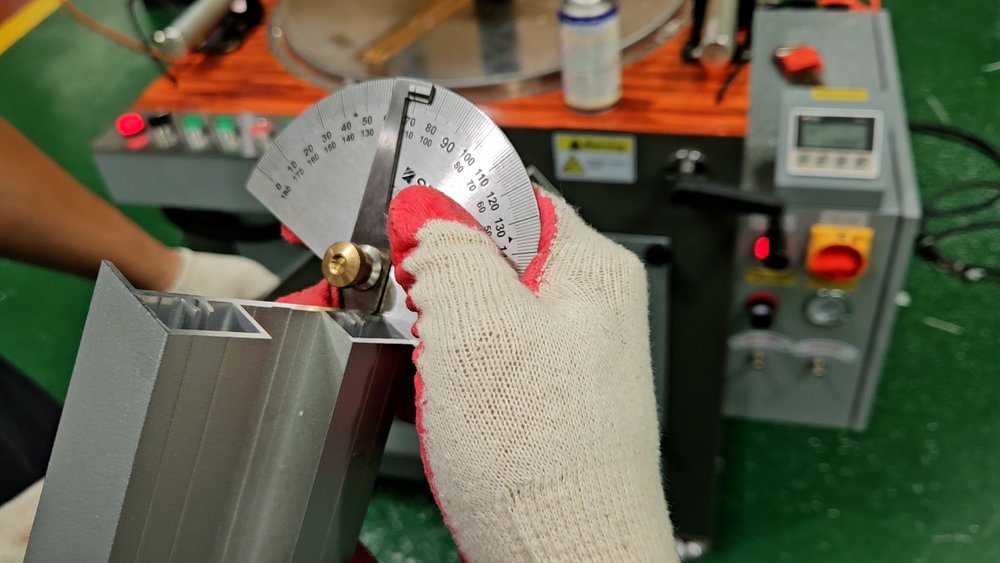

출고 전에 쓰실 프로파일로 시험 절단해 절단면과 직각도를 확인하고 하강 속도를 맞춥니다. 결과는 사진으로 보내 드립니다.
톱날 · 소모품
기종별 톱날 규격(Ø · 구경 · 날 수)을 재고로 두고 있습니다. 교체 시 모델명만 알려 주시면 맞는 톱날을 보내 드립니다.
재고 · 출고
국내 재고 보유 품목은 신속 출고됩니다. 주문 전 재고 상황을 확인해 드립니다. 주문제작 품목은 제작 기간을 먼저 알려 드립니다.
사전 시연
시연은 김해 전시장에서 진행합니다. 절단하실 프로파일을 직접 가져오셔도 됩니다. 방문 일정은 아래 채널로 미리 예약해 주십시오.
직접 들여오신 기계와 다른 점
저희는 대량 수입 후 제조사와 협업해 사후 관리를 지원합니다. 김해에서 직접 수리하며 톱날·클램프 실린더·스위치 등 소모·수리 부품을 재고로 보유해 부품 대기가 없습니다. 수리 불가로 판정된 경우에는 리퍼 서비스를 제공합니다(협의 후 비용이 발생합니다).
