Single Head Circular Saw
220V 전원만 있으면 절단을 시작하실 수 있습니다
WTM-1C-02

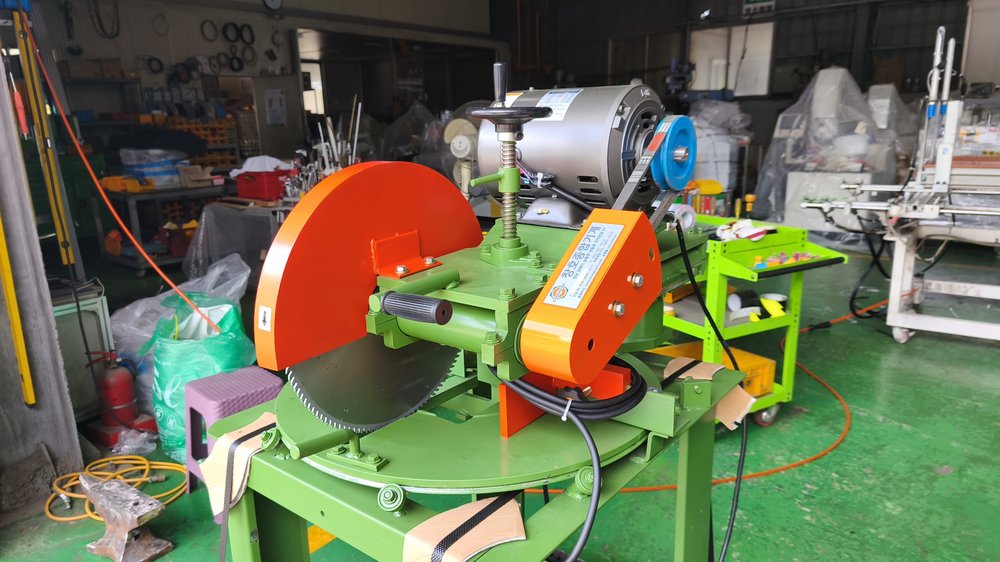

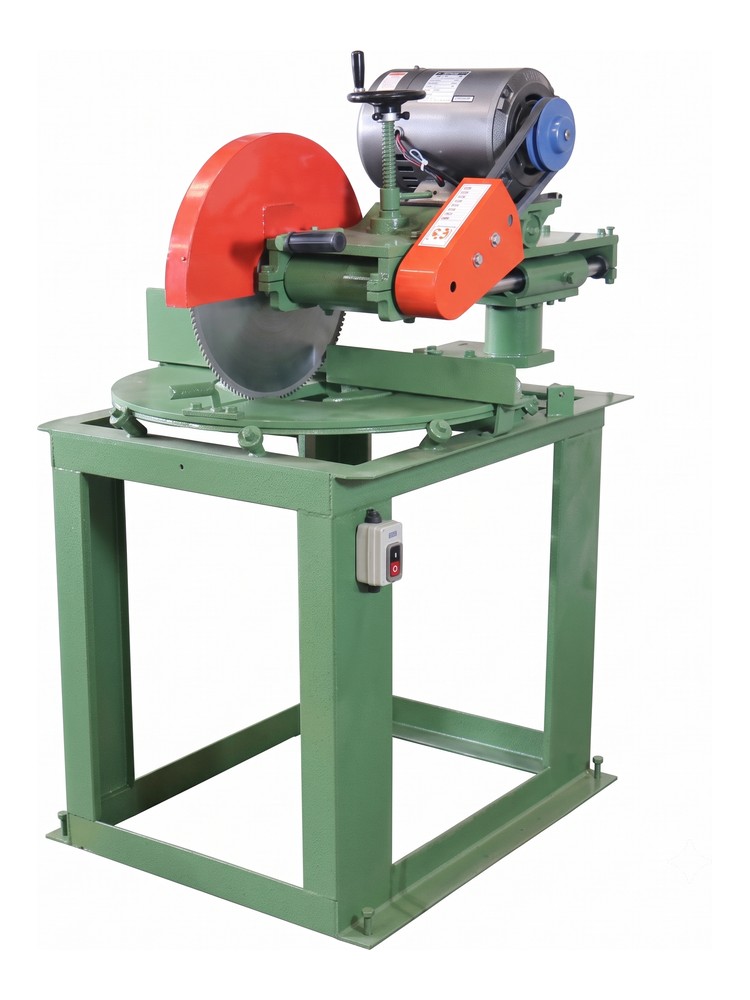

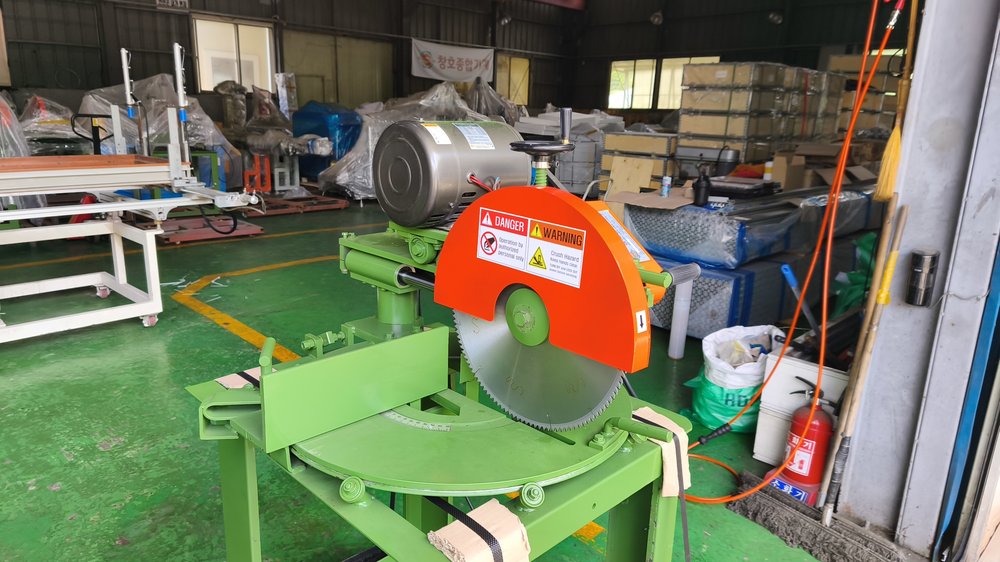

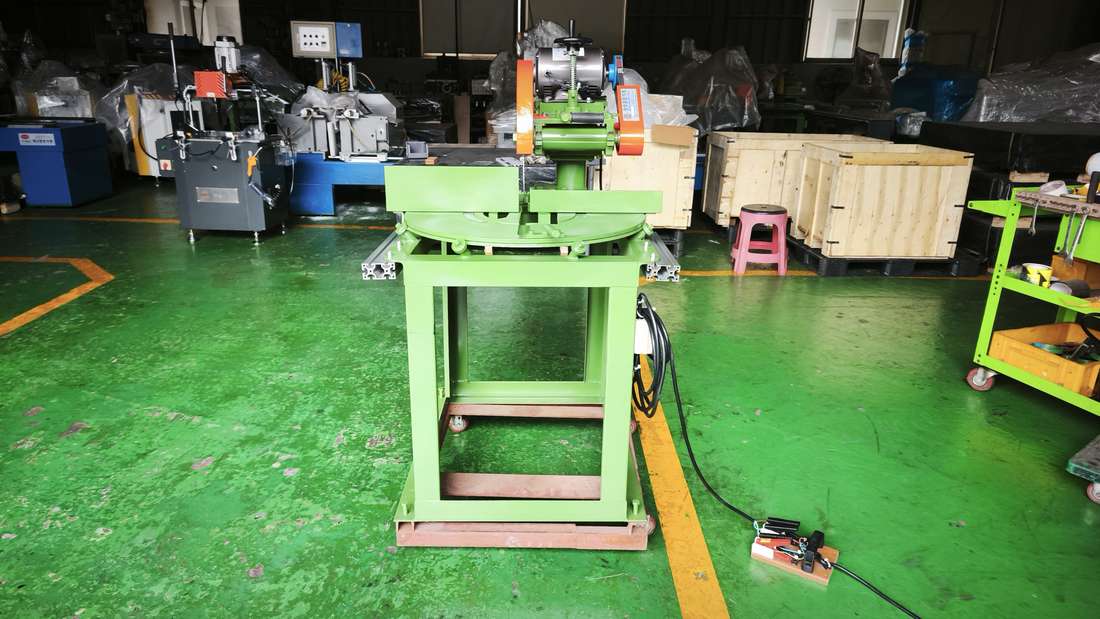

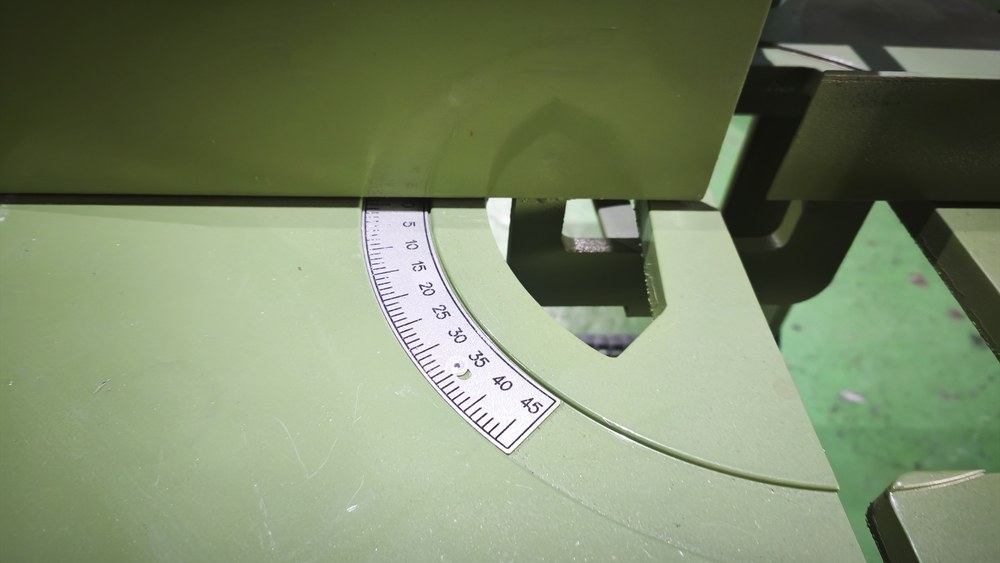

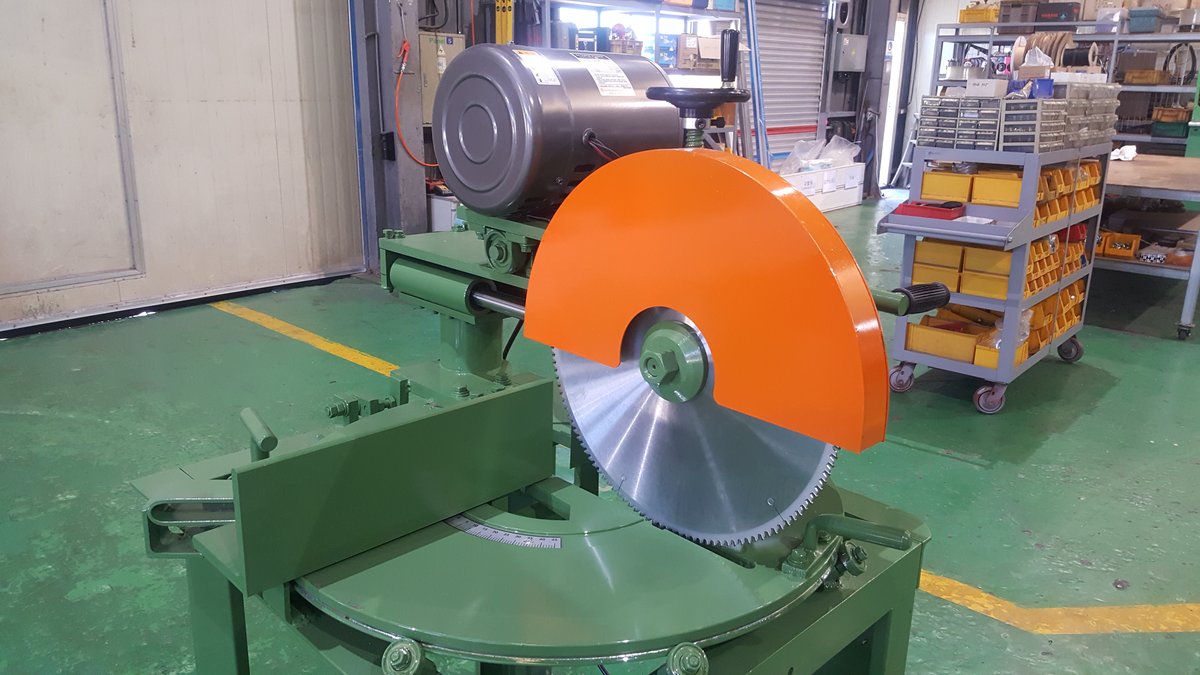

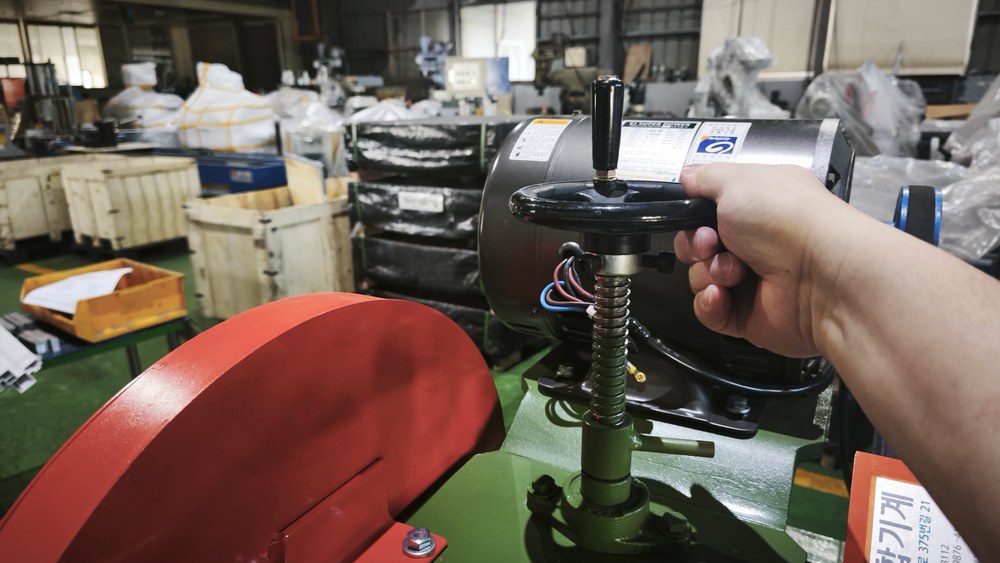

창호종합기계가 국내에서 만드는 16인치(Ø405mm) 원반 절단기 일반형입니다. 220V 단상 전원만 있으면 되고 컴프레셔가 필요 없습니다. 절단 범위는 높이 140mm × 길이 265mm이며 헤드를 위아래로 조절하고 45°에서 90° 사이 임의 각도로 맞추실 수 있습니다.
220V 단상공압 불필요절단 140 × 265mm45°~90° 임의각
이 모델 견적 문의스마트스토어 바로가기
Ø405
톱날 지름
265mm
절단 길이

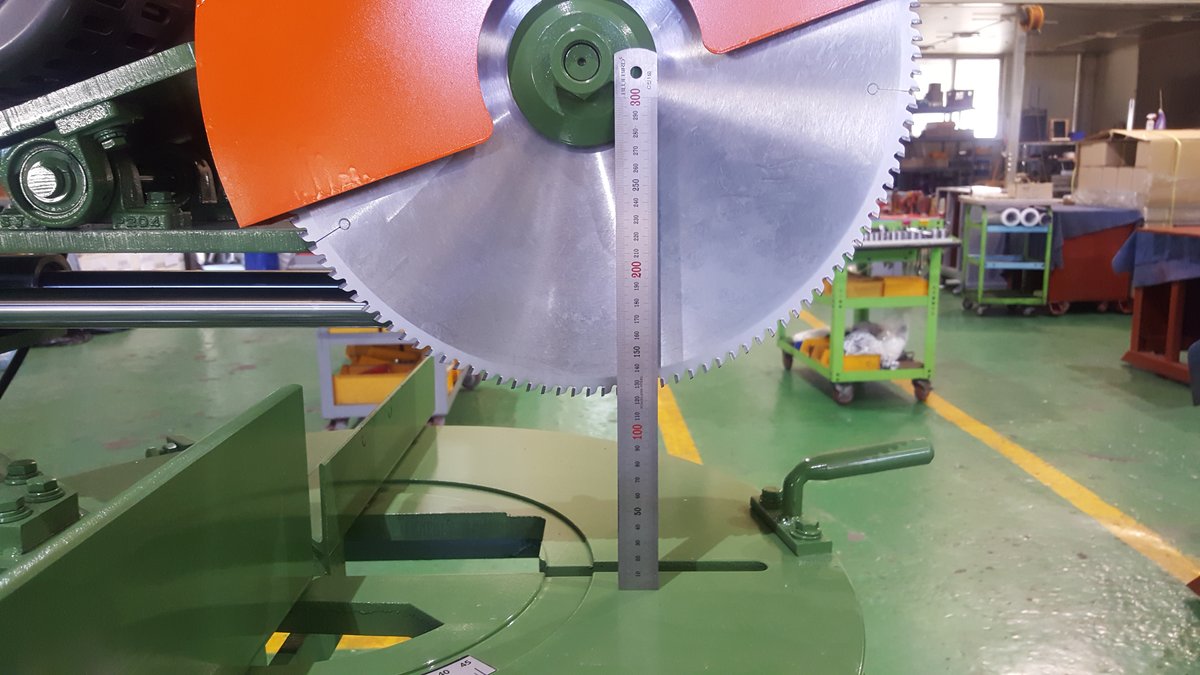

140mm
절단 높이
220V
사용 전원
이 계열 36기종 — 아래에서 기종별 사양을 보실 수 있습니다
Selling Points
이 모델이 맡는 자리
1헤드 원형절단기 36종 안에서 WTM-1C-02 모델이 담당하는 구간입니다. 수치는 모두 아래 제원표 값입니다.
01
전원만 연결하면 작동합니다220V 단상이고 컴프레셔가 필요 없습니다. 놓으실 때 전기 공사나 공압 배관 공사를 하지 않으셔도 됩니다.
02
절단 길이가 265mm입니다같은 16인치 오일 분사형(250mm)보다 15mm 깁니다. 45°에서 90° 사이 임의 각도로 맞추실 수 있습니다.
03
국내에서 직접 만드는 기종입니다부품을 재고로 두고 있어 교체가 필요할 때 바로 보내 드립니다. 수리는 김해에서 직접 합니다.
Cutting
공압 반자동 클램프와 하강 속도 조절이 절단면을 정합니다
380V 기종 대부분은 공압 클램프가 프로파일을 수직·수평 두 방향에서 고정한 뒤 톱날이 내려옵니다. 하강 속도를 조절할 수 있는 기종(METEOR · SC · VEGA 계열)은 두꺼운 단면에서 속도를 낮춰 버(burr)와 톱날 부하를 함께 줄입니다. 점핑 절단기(WTMU-90 · WTMC-455M)는 톱날이 아래에서 올라오는 Up-cut 구조라 작업자 손이 톱날 경로에 놓이지 않습니다. 오일 분사형(WTM-1C-02A · 01A)은 절단 중 오일을 분사해 알루미늄 눌어붙음을 줄입니다. 저희가 출고 전에 쓰실 프로파일로 시험 절단해 하강 속도를 맞춰 두고, 설치 후 현장에서 함께 확인해 드립니다.
Specifications
WTM-1C-02 제원
위쪽 9줄이 이 모델의 제원이고, 아래 5줄은 1헤드 원형절단기 36종 공통 사양입니다. 상세 치수는 견적 시 제원표로 보내 드립니다.
| 모델명 | WTM-1C-02 |
|---|---|
| 원산지 | 국내산 |

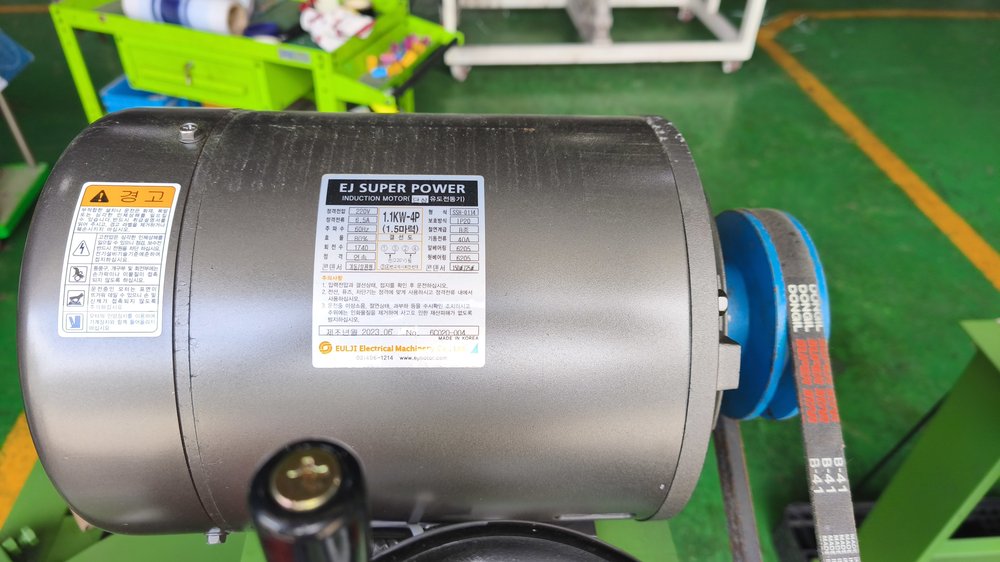

| 사용전원 | 220V 60Hz |
| 소비전력 | 1.1 kW |
| 모터 RPM | 3400 r/min |

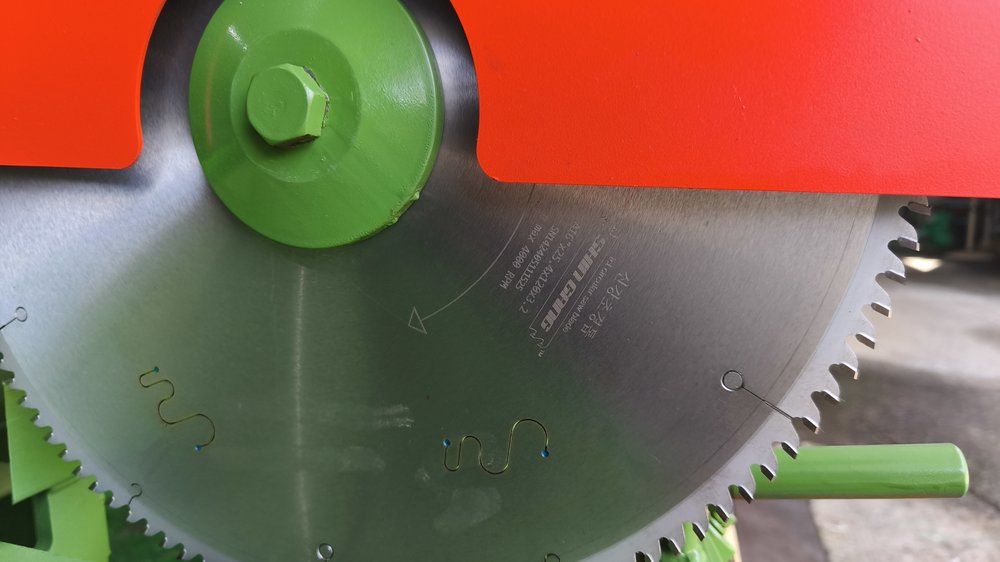

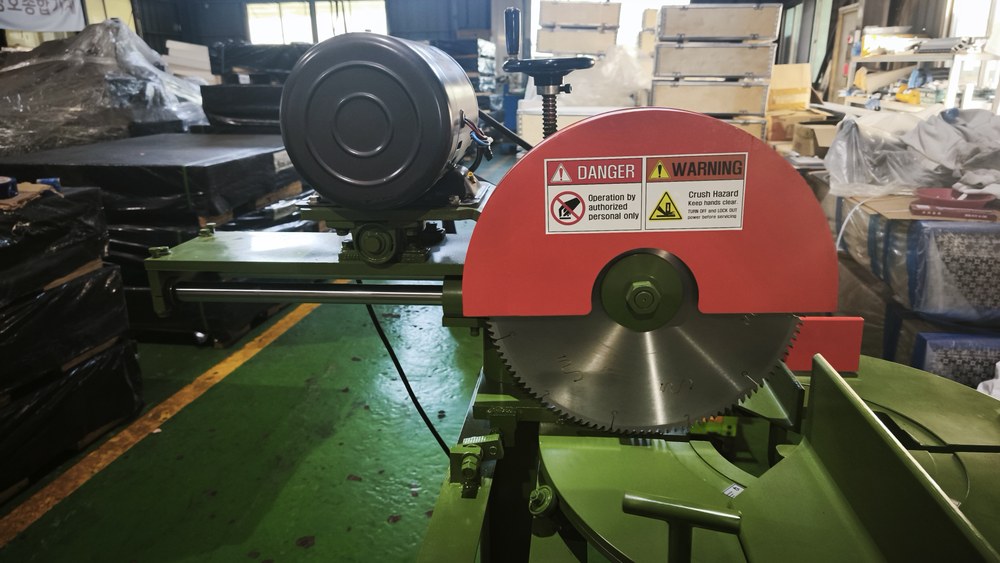

| 톱날·커터 | Ø16″ (405mm) × 25.4mm × 3.2t |
| 가공·절단 능력 | 절단범위 140mm(높이) × 265mm(길이) / 상하조절 및 45°~90° 임의각 |
| 기계크기(mm) | 900 × 1400 × 1300 |
| 중량 | 150 Kg |
| 적용 소재 | 알루미늄 프로파일 · 비철 · PVC 샷시(기종별) · 플라스틱·목재(SC-431-400) |
| 헤드 구성 | 1헤드 · 톱날 회전 각도 조절(기종별 45°~90° / 0°~180° / 90° 전용) |
| 각도 제어 | 수동 눈금 · 디지털 각도 표시 · 서보 자동(기종별) |

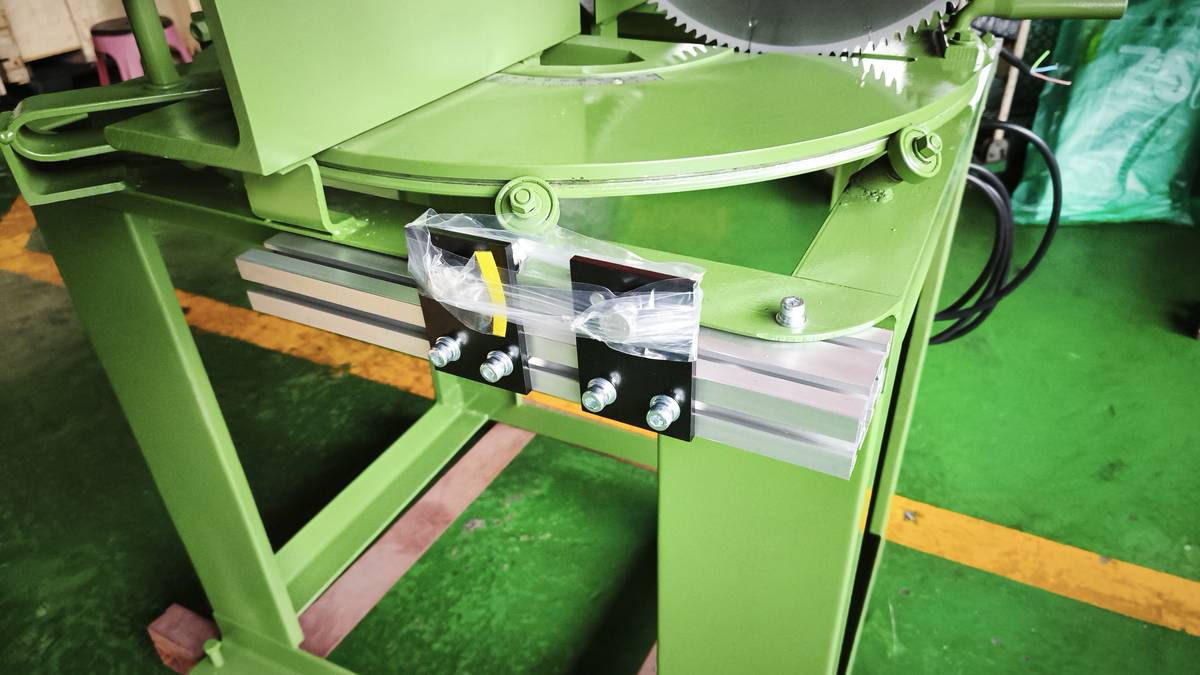

| 클램프 | 공압 클램프(380V 기종) / 수동 클램프(220V 원반 절단기) |
| 사후 관리 | 제조사 협업 · 입고 수리 · 소모품 보유 · 수리 불가 시 리퍼 서비스 |
Line-up
1헤드 원형절단기 36종 가운데 이 자리입니다
지금 보고 계신 모델은 WTM-1C-02입니다. 절단 단면이나 공정이 맞지 않으면 아래에서 옆 모델을 보십시오. 36종을 한 표로 비교하시려면 1헤드 원형절단기 기종군 페이지를 보십시오.
LEO-R-550
서보 각도 · Ø550 · 90° 360mm
LEO-X-550
절단 높이 200 · Ø550 · 671kg
WTMU-600
점핑 · Ø600 · 절단 폭 325mm
SC-402
임의각 ±45° · Ø550 · 210kg
METEOR-II-500
속도 조절 · Ø500 · 90° 322mm
METEOR-II-600
점핑 · Ø600 · ±67.5°
WTMM-500
디지털 각도 · Ø500 · 0°~180°
WTMM-R-650_600_550_500
다각도 · 주문 제작 · 3.0kW
WTM-UH-500
유압 이송 · 절단 550mm · 450kg
WTM-UA-500
공압 구동 · Ø500 · 205mm
WTMJ-1H-4590
수동 45°/90° · 절단 폭 200mm
WTMJ-450(500)
자동 연속 · 3~100mm · Ø450
WTMZ-450(500)
ZJM-450 / 500 · 자동 연속
WTMS-450NC
슬라이딩 · 절단 폭 280 · NC
SC-401-450
고속 원형 · 450 · 90° 217mm
METEOR_I-420
Ø420 · 속도 조절 · 90° 265mm
WTMD-420
스토퍼 자동 · 30°~150°
METEOR-Ⅱ-420
METEOR-Ⅱ · 420 · 90° 265mm
VEGA-Ⅱ-400
Ø400 · 101kg · 90° 170mm
WTM-CS-400
좌우 45° · 사각 200 × 80
VEGA-II-M-400
이중 스프링 · 안전커버 · Ø400
SC-431-400
±45° 양방향 · Ø400 · 목재 가능
WTM-1C-0218
18인치 · 공압 불필요 · 165 × 265
WTM-1C-02A
16인치 · 오일 분사 · 220V
WTM-1C-02
16인치 일반형 · 220V · 140 × 265
WTM-1C-01A
90° 전용 · 오일 분사 · 16인치
WTM-1C-18U
18인치 · 헤드 업다운 · 90°
WTM-1C-01
AL·PVC 90° · 220V
WTM-1C-03
45° 전용 · 220V · 140 × 175
WTM-1CM-01
샷시 밀링 · 80kg · 220V
WTMU-90
점핑 90° · 폭 280mm
WTM-U-45-90
45°~90° 자동 · 적외선
WTMC-455M
점핑 90° · 폭 400 · 컨베이어
WTM-PC1-300(350)
액자 45°·90° · 8,000r/min
WTM-PC2-300(350)
디지털 각도 · 45°~90° 조절
WTM-PC2-300(350)
코너 꼭지 · 30~150mm · 60kg
Order & Delivery
주문 · 납기 안내
모델 확인
절단하실 프로파일 단면(폭×높이)과 절단 길이, 하루 수량을 알려 주시면 이 모델이 맞는지 함께 확인해 드립니다. 맞지 않으면 옆 모델을 권해 드립니다.

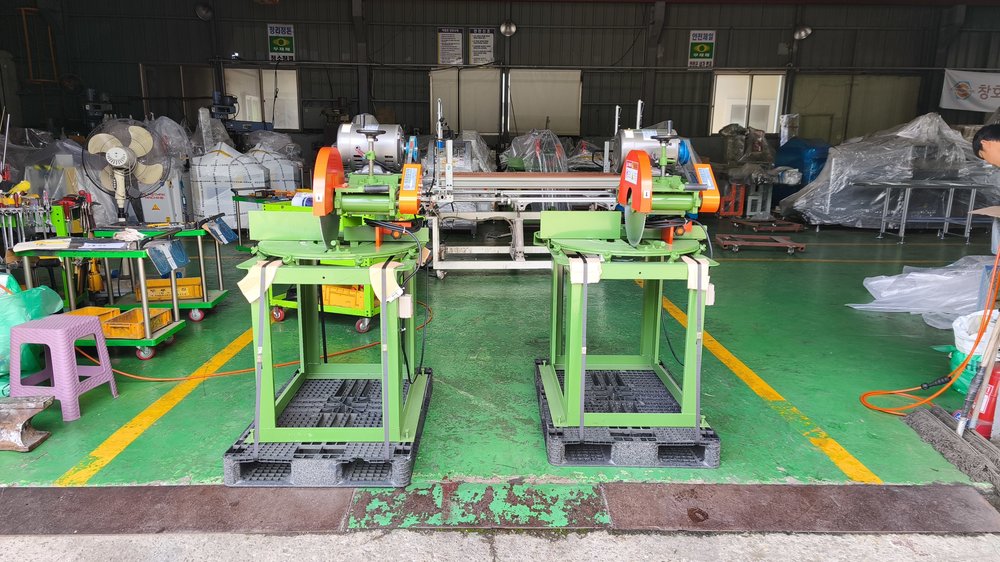

시험 절단 후 출고

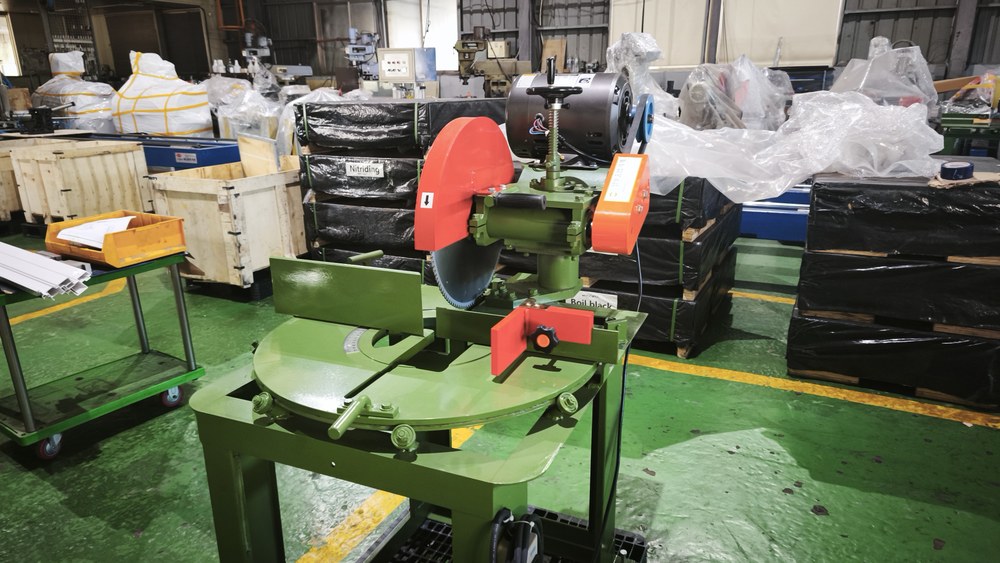

출고 전에 쓰실 프로파일로 시험 절단해 절단면과 직각도를 확인하고 하강 속도를 맞춥니다. 결과는 사진으로 보내 드립니다.

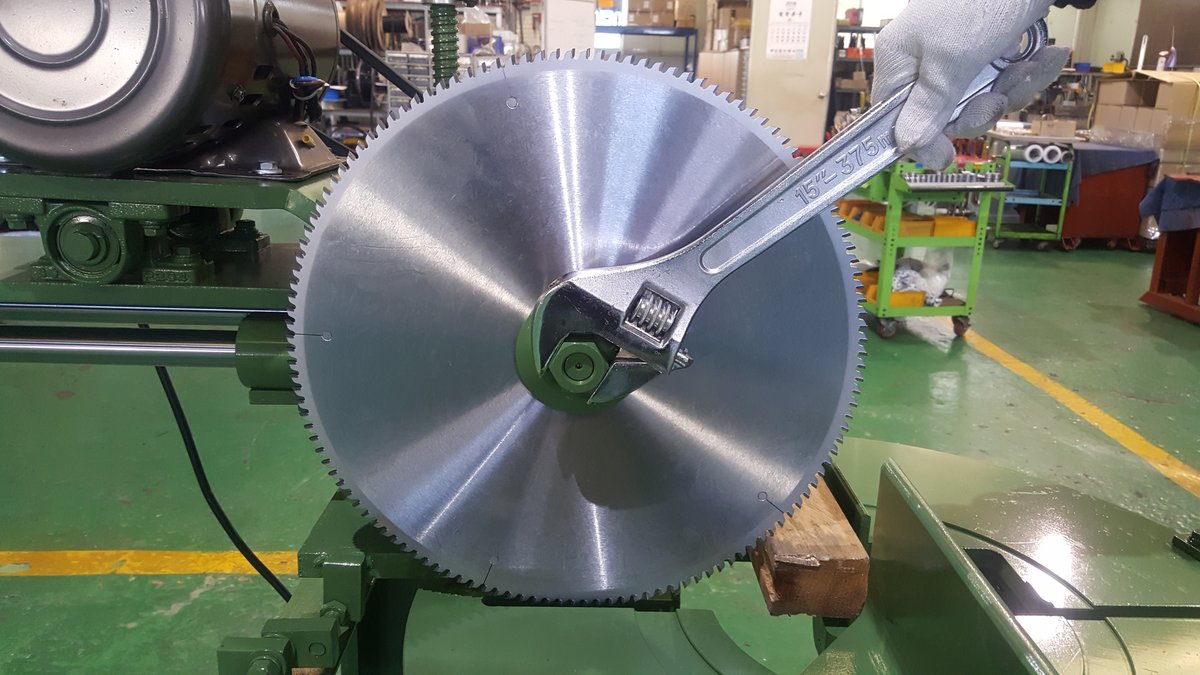

톱날 · 소모품

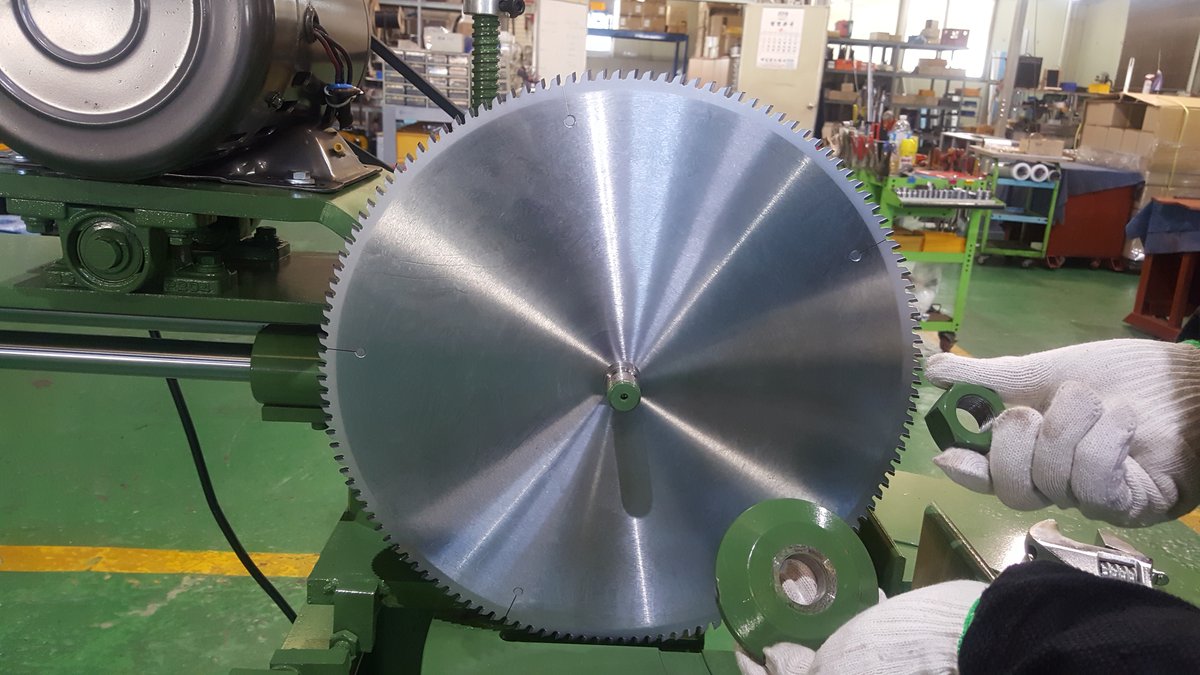

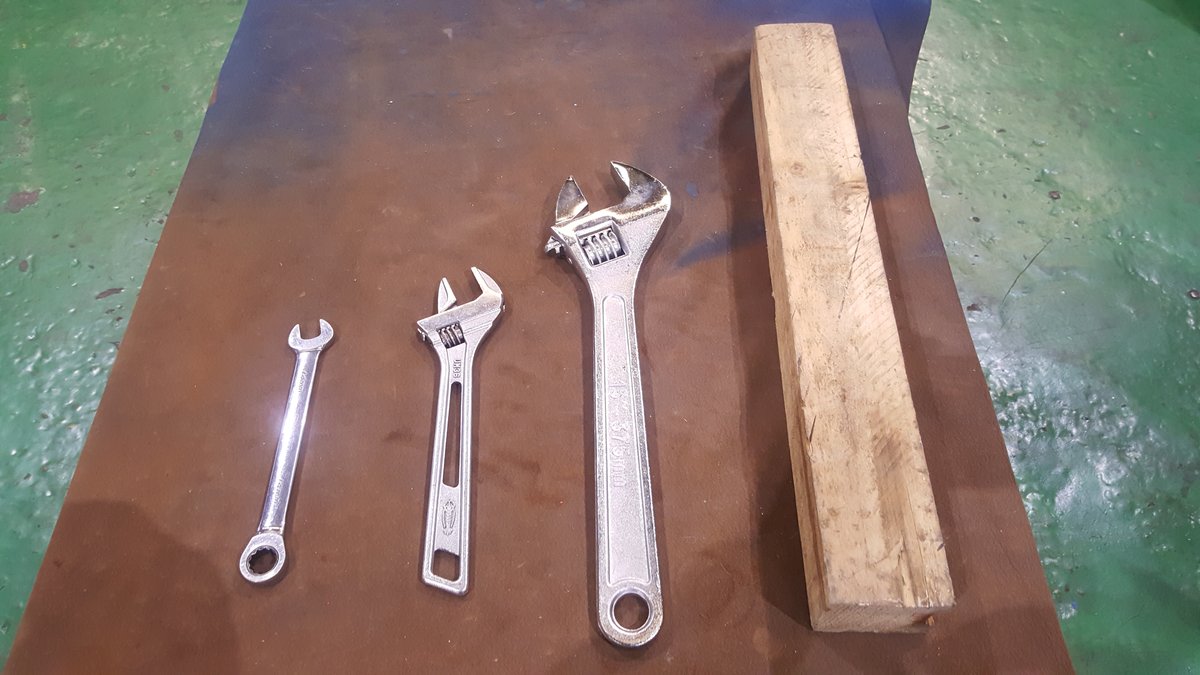

기종별 톱날 규격(Ø · 구경 · 날 수)을 재고로 두고 있습니다. 교체 시 모델명만 알려 주시면 맞는 톱날을 보내 드립니다.

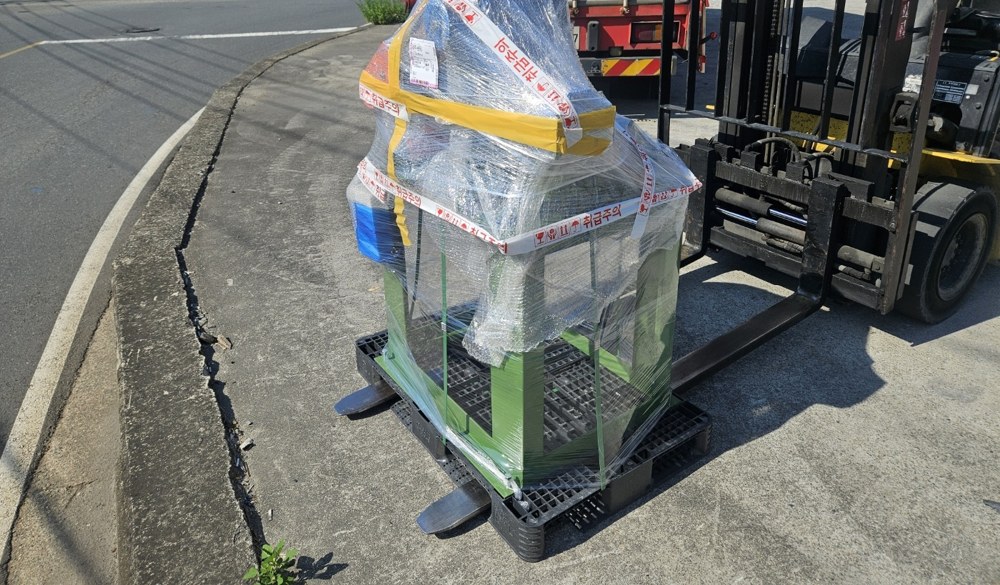

재고 · 출고
국내 재고 보유 품목은 신속 출고됩니다. 주문 전 재고 상황을 확인해 드립니다. 주문제작 품목은 제작 기간을 먼저 알려 드립니다.
사전 시연
시연은 김해 전시장에서 진행합니다. 절단하실 프로파일을 직접 가져오셔도 됩니다. 방문 일정은 아래 채널로 미리 예약해 주십시오.
