Self-Repair · 원반절단기 · 톱날 교체
16인치 원반절단기 톱날은 어떻게 교체하나요?

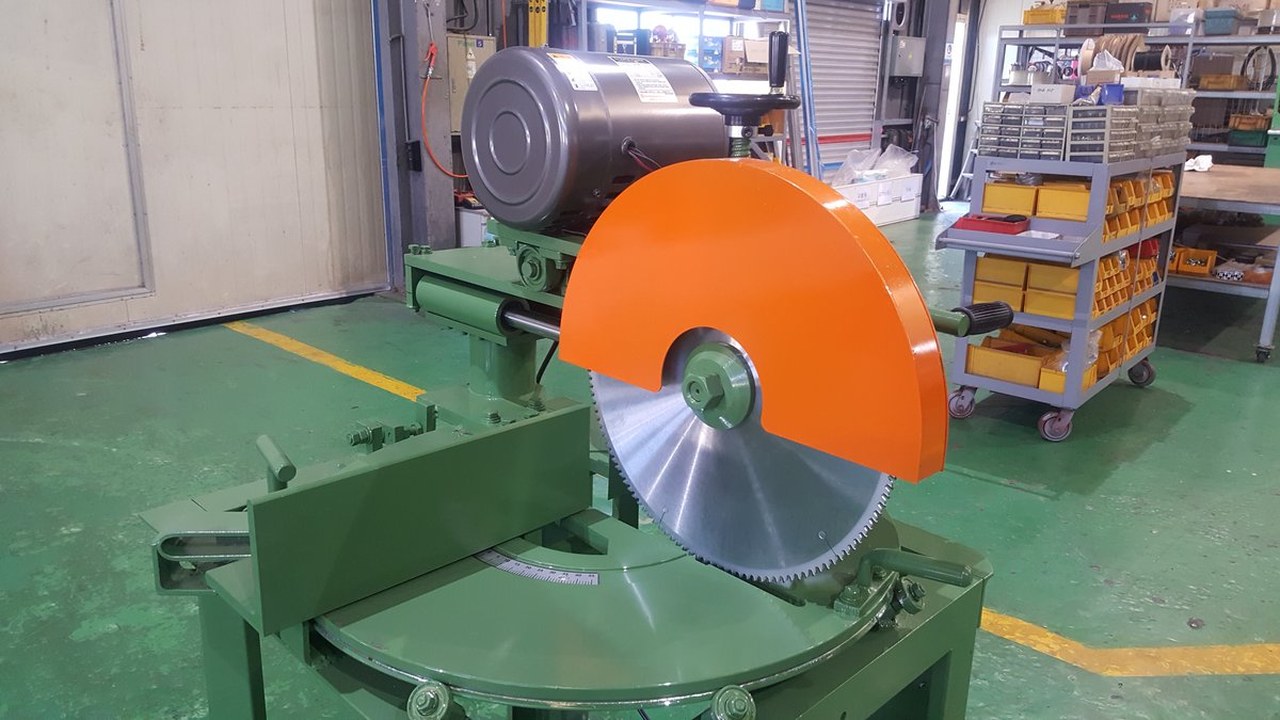

WTM-1C-02 · 16-INCH CUT-OFF SAW · BLADE REPLACEMENT
WTM-1C-02는 Φ16″(405mm) × 구멍 25.4mm × 두께 3.2t 톱날을 사용합니다. 톱날을 고정한 상태에서, 톱날이 돌아가는 방향으로 고정 너트를 돌리면 풀립니다. 아래 안전 수칙을 먼저 확인하시고 순서대로 교체해 주세요.

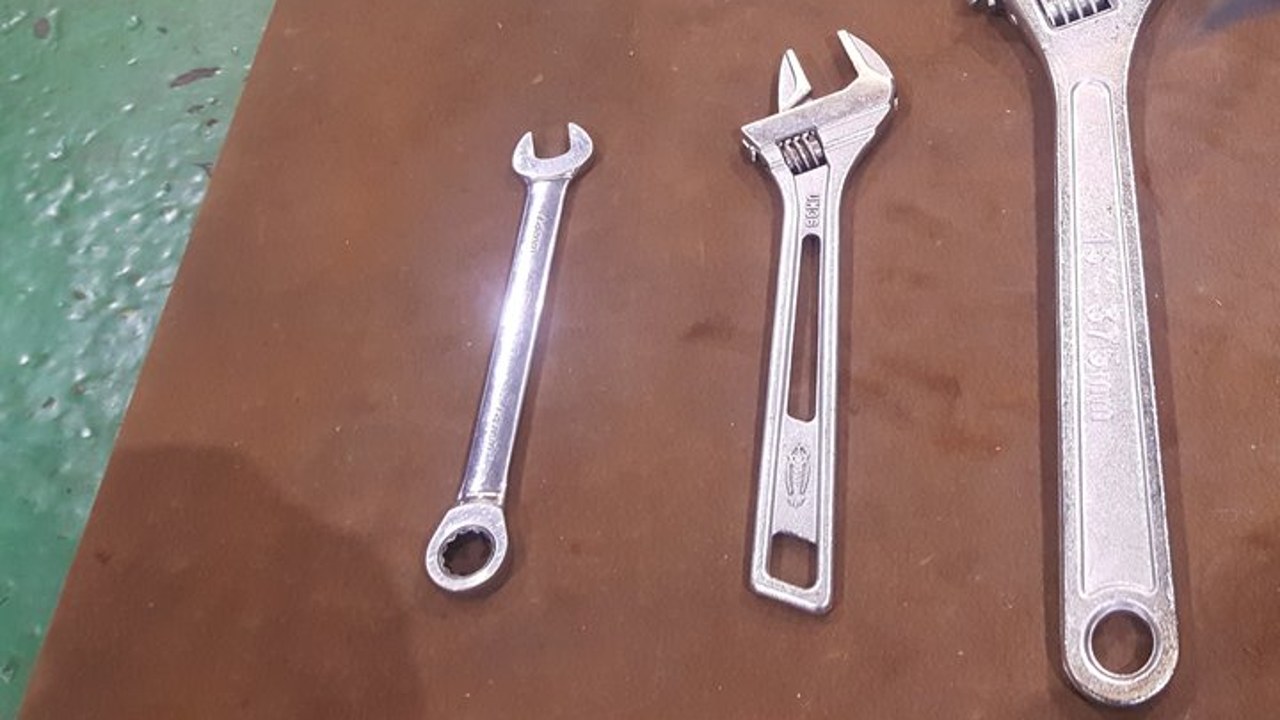

톱날 교체7단계몽키스패너 사용
직접 하기 어려우면 문의다른 안내 보기
Φ16″
톱날 지름 (405mm)
25.4mm
톱날 구멍
3.2t
톱날 두께
7단계
교체 순서
Safety
작업 전 꼭 지켜 주세요
⚠ 안전 수칙 5가지
- 전원을 끄고, 톱날이 완전히 멈춘 것을 확인한 뒤에 시작해 주세요.
- 톱날을 풀기 전에 꼭 톱날이 돌아가는 방향을 확인해 주세요.
- 대형 임팩 렌치(충격을 주며 돌리는 공구)로 절대 풀려고 하지 마세요. 방향을 착각한 채 억지로 돌리면 나사산이 망가지고, 그러면 원래대로 되돌릴 수 없습니다.
- 톱날 이빨은 날카롭습니다. 장갑을 끼고 작업해 주세요.
- 교체가 끝나면 주황색 안전 덮개를 반드시 다시 조립해 주세요. 덮개가 없는 상태로는 작동하지 마세요.
톱날을 고정한 상태에서, 톱날이 돌아가는 방향으로 고정 너트를 돌리면 풀립니다. 조일 때는 반대 방향입니다.풀기 전에 톱날의 회전 방향부터 확인하세요.
Steps
교체 순서 7단계
STEP 1

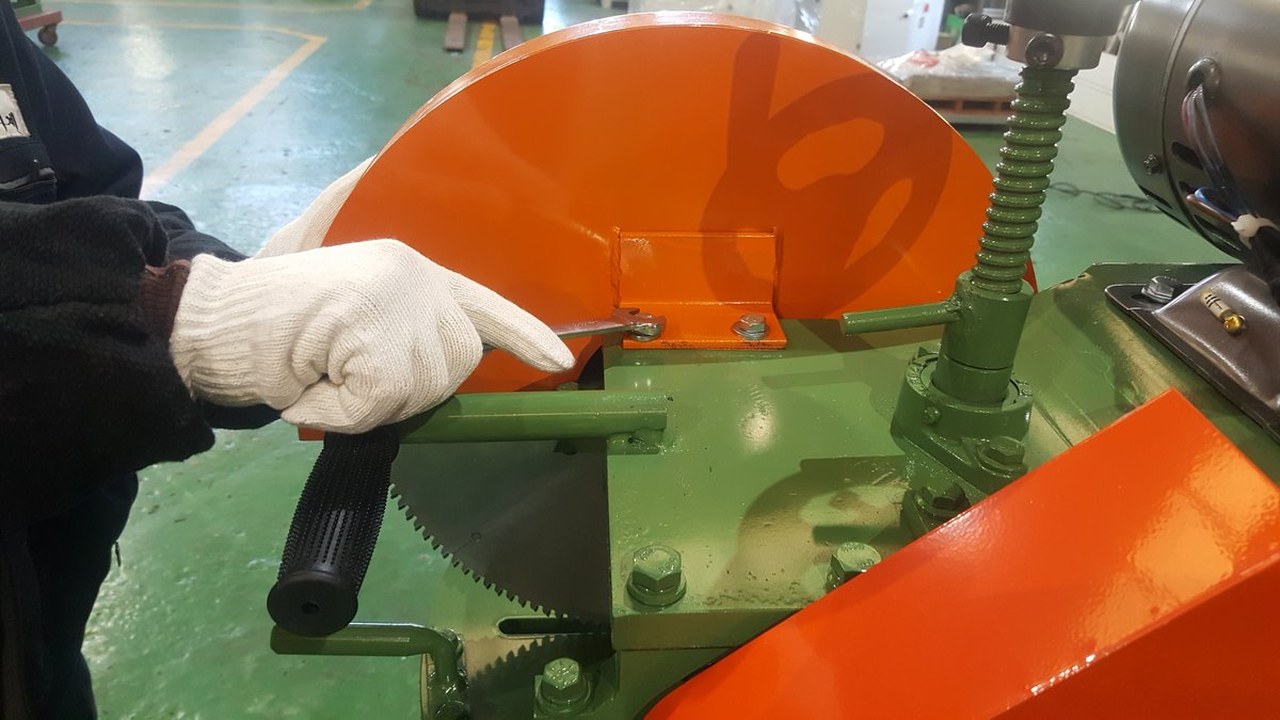

주황색 반달 모양의 안전 덮개를 제거해 주세요
덮개는 톱날을 감싸고 있습니다. 교체가 끝난 뒤 반드시 다시 조립합니다.
STEP 2

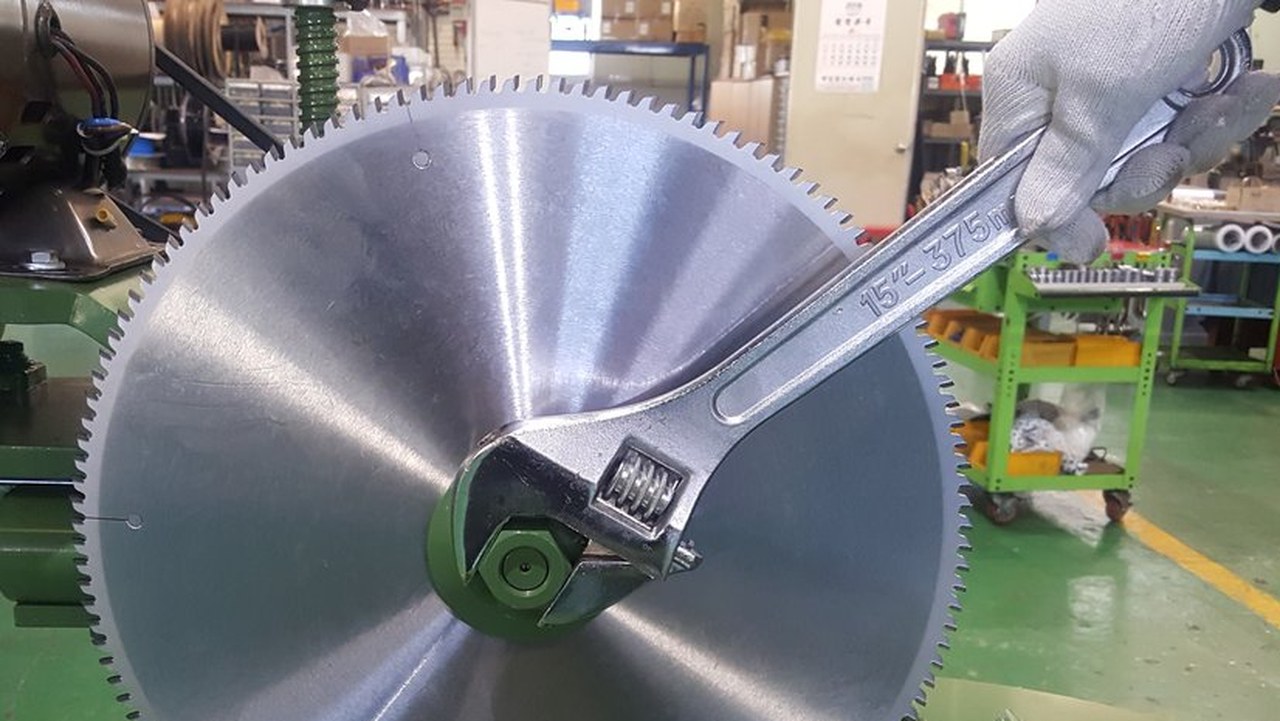

고정 너트를 톱날이 돌아가는 방향으로 돌려 풀어 주세요
톱날을 고정한 상태에서, 몽키스패너로 너트를 돌립니다. 임팩 렌치는 쓰지 마세요.
STEP 3

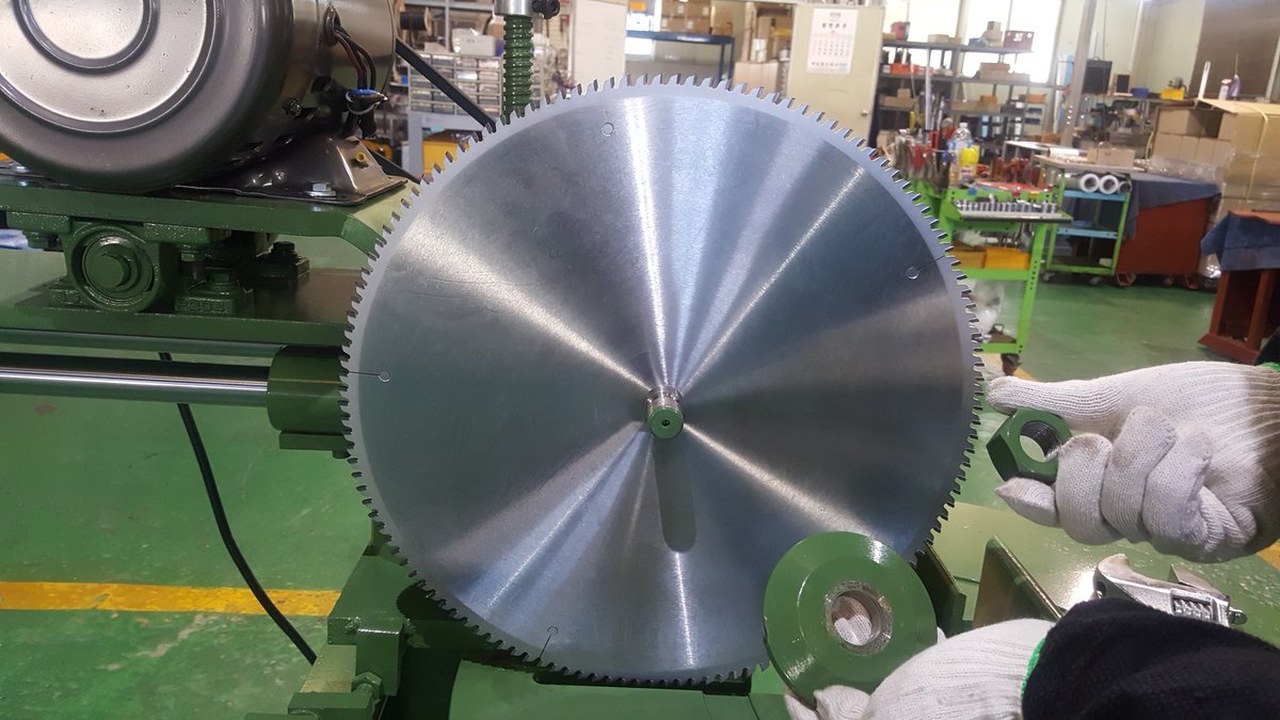

너트와 바깥쪽 플랜지를 빼고, 톱날을 빼내 주세요
플랜지는 톱날을 눌러 주는 원판입니다. 톱날 이빨이 날카로우니 장갑을 끼고 잡아 주세요.
STEP 4
새 톱날을 끼워 주세요
뺀 순서의 반대로, 톱날 → 플랜지 → 너트 순서로 끼웁니다.
STEP 5
너트는 풀리지 않을 정도로 조여 주세요
톱날이 돌면서 너트가 더 조여지므로 처음부터 지나치게 세게 조일 필요는 없습니다. 공구로 풀리지 않을 정도면 됩니다.
STEP 6

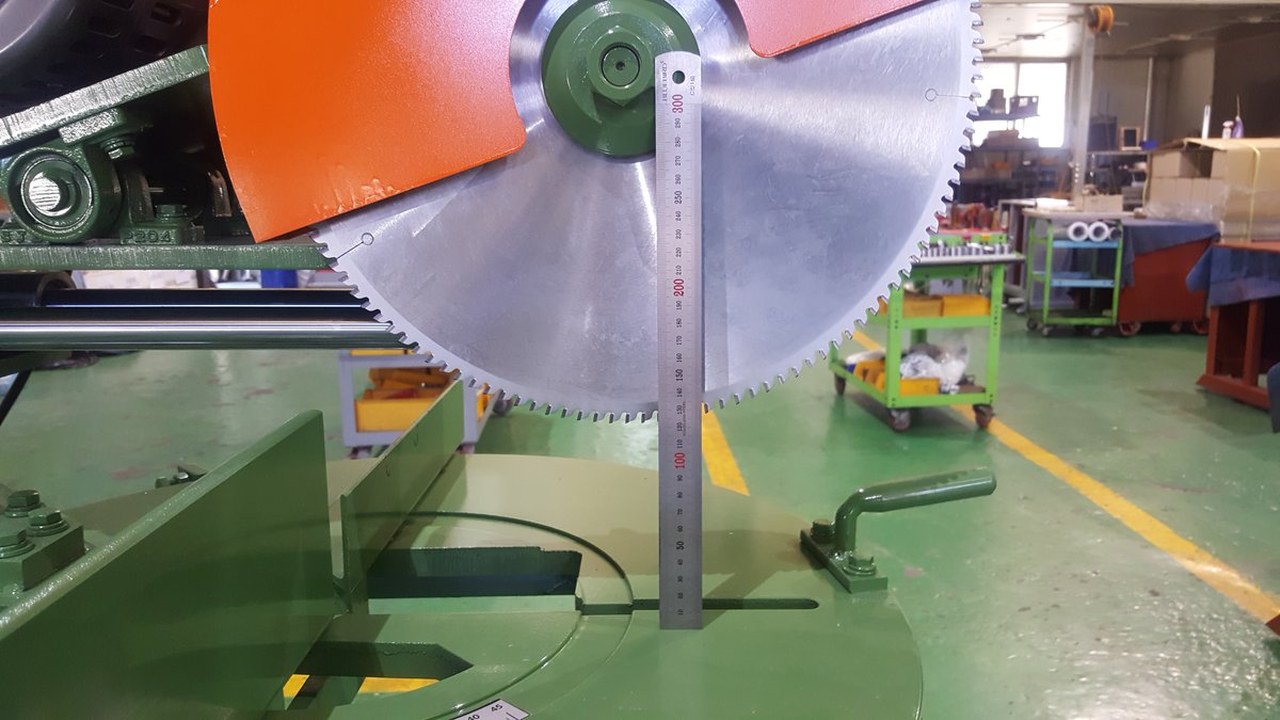

안전 덮개를 다시 조립하고, 톱날 높이를 확인해 주세요
덮개를 제자리에 조립한 뒤 자를 대어 톱날 높이를 확인합니다.
STEP 7
시험 작동으로 마무리해 주세요
주변을 정리하고 손을 뗀 뒤 전원을 켜서, 톱날이 흔들리거나 소리가 이상하지 않은지 살펴 주세요. 이상이 있으면 바로 전원을 끄세요.
If Stuck
너트가 고착되어 안 풀릴 때
톱날 아래에 나무를 대어 톱날을 잡아 주는 방법이 있습니다. 톱날이 상하지 않게 하려는 방법이며 권하지는 않습니다. 너트가 고착된 경우에만 쓰시고, 그때도 임팩 렌치는 쓰지 마세요.
Channels
채널 안내
직접 하기 어려우시면 문의해 주세요
기계 모델과 증상을 알려 주시면 방법을 안내해 드립니다.
