Aluminium CNC Cutting Machine
치수를 입력하면 이송과 절단이 자동으로 진행됩니다
AL CNC CUTTING · 9 MODELS · AUTO CONTINUOUS / MACHINING CENTER / DRILL-TAP COMBO
작업자가 프로파일을 올리고 길이를 입력하면 기계가 서보로 이송하고 절단합니다. 저희는 출고 전에 쓰실 프로파일로 시험 절단을 거쳐 이송 길이와 톱날 하강 속도를 맞춰 두고, 설치 후 현장에서 함께 확인해 드립니다.
CNC 9종톱날 Ø305 ~ Ø600절단 정밀도 ±0.1 ~ ±0.15mm자동연속 · 복합 가공
모델 선정 · 견적 문의스마트스토어 바로가기
9종
CNC 라인업
Ø600
최대 톱날
±0.1mm
절단 정밀도
4공정
드릴·탭핑·절단·면취
이 계열 9기종 — 아래에서 기종별 사양을 보실 수 있습니다
Selling Points
문의가 많은 세 가지
전화로 가장 많이 받는 세 가지를 앞에 정리했습니다. 아래 내용은 9종 전 모델에 공통이며, 모델별로 달라지는 값은 절단 단면·톱날 지름·이송 길이·출력·중량입니다.
01
자투리 없이 이어서 절단합니다자동연속 절단기는 프로파일을 뒤에서 앞으로 밀어 넣으며 정해진 길이로 계속 자릅니다. 앞뒤 프로파일을 맞대어 절단하는 구조라 없어지는 자재가 톱날 두께만큼만 생깁니다. 저희가 출고 전에 쓰실 길이로 시험 절단해 이송 값을 맞춰 둡니다.
02
치수는 터치스크린에 한 번만 입력합니다PLC와 터치스크린으로 절단 길이·수량을 입력하면 이송과 절단이 자동으로 진행됩니다. 도면 값을 옮겨 적는 과정이 없어 입력 오류가 줄어듭니다. 설치 후 저희가 첫 프로그램을 함께 넣어 드립니다.
03
드릴·탭핑·절단을 한 라인에서 처리합니다DTC 복합기 2종은 슬라이딩 너트를 절단·드릴·탭핑(200은 면취까지)까지 한 번의 투입으로 처리합니다. 분당 6~28개 범위이며, 저희가 쓰실 너트 규격으로 시험 가공한 뒤 납품합니다.
Control
서보 이송과 직결 스핀들이 치수 반복성을 만듭니다
9종 전 모델이 서보 모터 이송에 볼스크류 또는 LM 가이드를 씁니다. 톱날은 모터에 직결되어 벨트 손실 없이 출력이 전달되고, 대구경 톱날(Ø550·Ø600)은 초경 카바이드 날을 씁니다. 절단 정밀도는 ±0.1mm(복합기 ±0.15mm)이며, 미스트 냉각으로 알루미늄 절단면의 눌어붙음을 줄입니다. 저희가 출고 전에 쓰실 프로파일 단면으로 시험 절단해 이송 속도와 하강 속도를 설정해 두고, 설치 후 현장에서 함께 확인해 드립니다.
Supply Journey
수입부터 A/S까지, 저희가 직접 합니다
중간 유통을 거치지 않습니다. 컨테이너로 직접 들여와 김해 전시장에 세우고, 시운전하고, 포장해 보내고, 고장 나면 받아서 고칩니다.
01
대량 수입
컨테이너 단위로 직수입합니다. 한두 대씩 들여오는 방식이 아니라 계열 전체를 한 번에 확보하기 때문에 재고에서 바로 출고됩니다.
02
하역 · 검수
입고 즉시 외관·포장 상태를 확인하고 수량을 대조합니다. 이 단계에서 걸러진 건은 전시장에 올라가지 않습니다.
03
전시 보관
김해 전시장에 실물을 세워 둡니다. 카탈로그가 아니라 돌아가는 기계를 직접 보고 고르실 수 있습니다.
04
시연 · 테스트
구매 전 실제 프로파일을 잘라 보시고 결정하십시오. 단면 치수와 각도를 지정해 주시면 그 조건 그대로 절단해 보여 드립니다.
05
포장 · 출고
본체와 컨베이어·조기대를 파손 없이 고정 포장해 출고합니다. 재고 보유 품목은 당일 출고가 가능합니다.
06
입고 AS
고장 시 기계를 보내 주시면 저희가 직접 수리합니다. 톱날·클램프 실린더·스위치 등 소모·수리 부품을 자체 보유합니다.
그래서 기다리실 일도, 돌아다니실 일도 없습니다.
Selection
쓰시는 단면과 공정부터 정하십시오
프로파일 단면이 톱날 지름을 정하고, 절단 뒤에 드릴·탭핑이 이어지는지가 기종을 정합니다. 그 두 가지가 정해지면 남는 결정은 이송 길이 하나입니다.
자동연속 절단기 · Ø450~Ø600 — 코너 연결재·프로파일 대량 절단
절단 길이 5~550mm 구간을 서보로 반복 이송합니다. WTMM-CNC-450(500) · WTMZ-CNC-450(500)은 250×150mm 단면, WTMC-CNC-C600은 170×400mm 단면까지 받습니다.
밀폐형 자동연속 · Ø455~Ø550 — 무테일 절단
WTMT-CNC-450(550) · WTMT-CNC-550(600)은 후방에서 전방으로 이송하는 구조로 절단 프로파일 450×195mm, 단회 이송 1,200mm, 헤드 이송 18m/min입니다. 15kW 영구자석 동기모터에 인버터가 들어 있습니다.
2축 자동 절단기 — 대량 생산 라인용 (국내 제작)
WTMD-SP1000은 좌우 45° 고정 톱날로 W300×H100mm 단면을 연속 절단합니다. 3,000kg 프레임이며 주문제작입니다.
10축 머시닝센터 — 4면 가공을 한 대에서
ALCOR-II-C는 프로파일을 다시 물리지 않고 네 면을 연속 가공하며, 톱날 Ø550이 30°~150°로 회전해 예각까지 절단합니다. 베드 14,423mm · 36.7kW입니다.
드릴·탭핑·절단 복합기 — 슬라이딩 너트 전용
WTM-CNC-DTC100(3공정 · 분당 6~14개) / WTMM-CNC-DTC200(4공정 · 분당 12~28개). 두 기종 모두 정밀도 ±0.15mm, 380V 3상 4선입니다.
🔴 주문 전 확정 사항 — 프로파일 단면 · 최소 절단 길이
자동연속 절단기는 최소 절단 길이(5mm 또는 3mm)와 최대 단면이 기종마다 다릅니다. 절단하실 프로파일 도면을 보내 주시면 저희가 기종을 제안해 드리고, 시험 절단 결과를 사진으로 보내 드립니다.
Model Line-up
CNC 9종 한눈에 비교
자동연속 절단기 6종, 머시닝센터 1종, 드릴·탭핑 복합기 2종입니다. 절단 능력과 톱날 지름이 기종 선택의 기준이며, 상세 치수는 견적 시 제원표로 보내 드립니다.
| # | 모델 | 절단 능력 (90° 기준) | 톱날 · 전원 · 중량 · 원산지 | |
|---|---|---|---|---|
| 자동연속 절단기 | ||||
 | 1 | WTMM-CNC-450(500) | AL 프로파일 코너 커넥터 대량 절단 | 220V/380V · 780 kg |
 | 2 | WTMZ-CNC-450(500) | 절단 길이 5~550 mm | φ500 × φ30 × 4.4 mm · 380V 60(50)Hz · 780 kg · 중국산 |
 | 3 | WTMD-SP1000 | 절단 폭×높이 W300 × H100 mm | 16˚-38 구경 · 380V 60Hz / 220V 60Hz · 3,000 kg · 국내산 |
 | 4 | WTMC-CNC-C600 | 커팅 폭x높이 170 x 400 mm | φ600 x φ25.4 mm · 380 V 60 Hz · 1000 kg · 중국산 |
 | 5 | WTMT-CNC-450(550) | 알루미늄 프로파일 CNC 연속 절단 | 220V/380V |
 | 6 | WTMT-CNC-550(600) | 절단 프로파일 450 x 195 mm | Ф455 x 30 x 160T (550 이하 톱날 장착 가능) · 380V / 50Hz |
| 머시닝센터 | ||||
 | 7 | ALCOR-II-C | 절단능력 180 x 150 mm | Ø 550 mm · 380 V · 약 3000 kg · 터키산 |
| 드릴 · 탭핑 · 절단 복합기 | ||||
 | 8 | WTM-CNC-DTC100 | 가공 정밀도 ±0.15 mm | Ø305 × 2.5t (12인치) · 3상 4선 AC 380V 50Hz · 약 930 kg |
| 9 | WTMM-CNC-DTC200 | 가공 정밀도 ±0.15mm | 12인치 Ø305 x 2.5t 톱날 / 드릴척 / 서보 탭핑 헤드 · AC 380V 3상 4선 / 50Hz · 약 930 kg |
· 절단 정밀도는 자동연속 절단기 ±0.1mm, 복합기 ±0.15mm입니다. · 공압은 0.5~0.8MPa(6~8bar)가 필요합니다. · 주문제작 표시 기종은 제작 기간을 먼저 알려 드립니다.
Specifications
전 모델 공통 사양
아래 항목은 위 표의 9종 전 모델에 동일하게 적용됩니다. 모델별로 달라지는 값은 절단 단면·톱날 지름·이송 길이·출력·중량입니다.
| 적용 소재 | 알루미늄 프로파일 · 비철 · PVC(기종별 확인) |
|---|---|
| 제어 방식 | PLC + 터치스크린 · 서보 이송(볼스크류 / LM 가이드) |
| 톱날 구동 | 모터 직결 스핀들 · 초경 카바이드 톱날 |
| 냉각 | 미스트 냉각(오일 분사) |
| 전원 | 3상 380V(기종별 220V 병용) · 50/60Hz |
| 공압 | 0.5~0.8MPa |
| 안전 | 밀폐형 커버 또는 자동 보호 커버 |
| 원산지 | 기종별 표기 — 터키산 · 중국산 · 국내산(위 비교표 참조) |
| 사후 관리 | 제조사 협업 · 입고 수리 · 소모품 보유 · 수리 불가 시 리퍼 서비스 |
알루미늄비철PVC
Real Product
실물 · 대표 기종

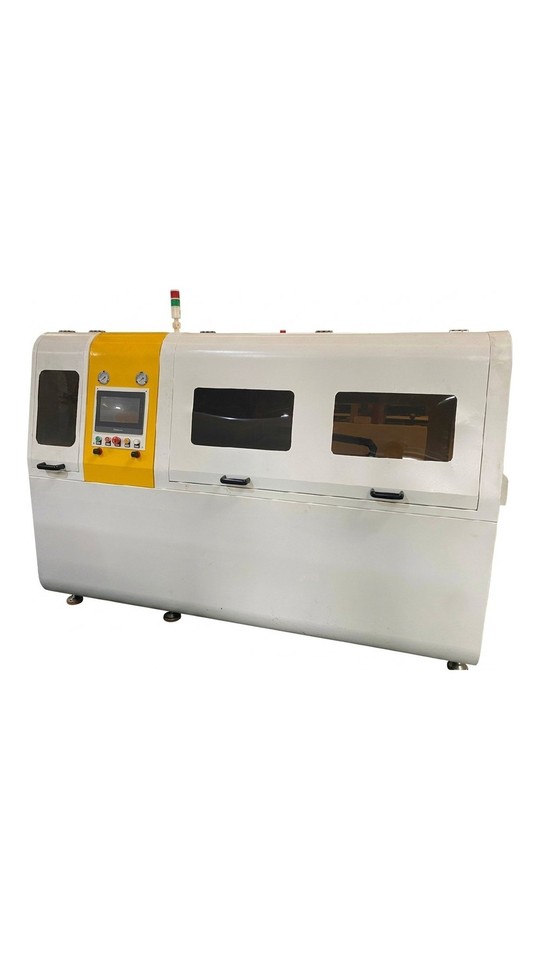

김해 전시장과 납품 현장에서 확인하실 수 있는 기종입니다. 시운전 영상은 유튜브 채널에서 보실 수 있습니다.

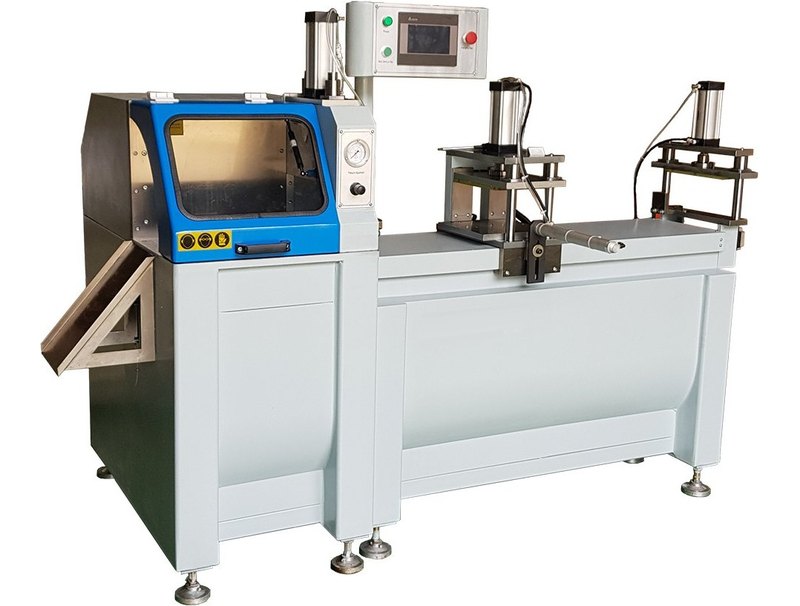

WTMM-CNC-450(500) — 자동연속 절단기 · 코너 커넥터 대량 절단

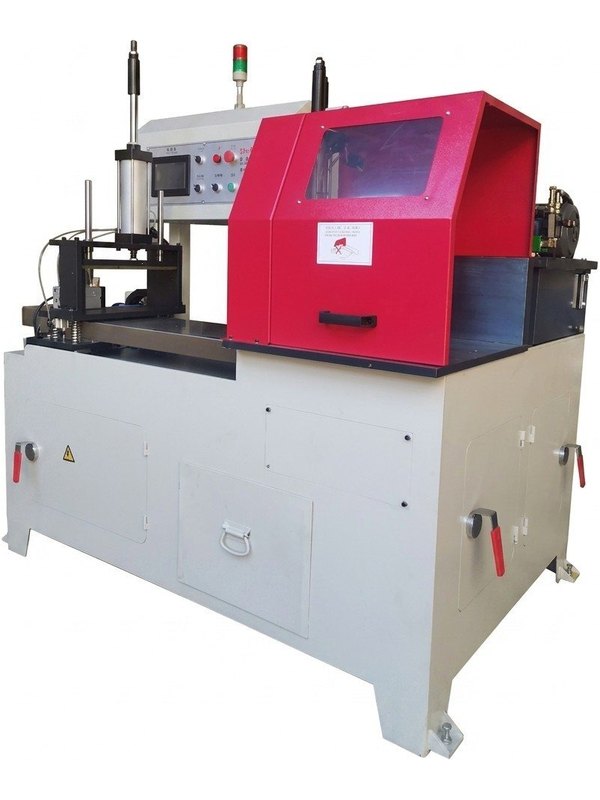

WTMC-CNC-C600 — Ø600 직결 스핀들 · 170×400mm 단면

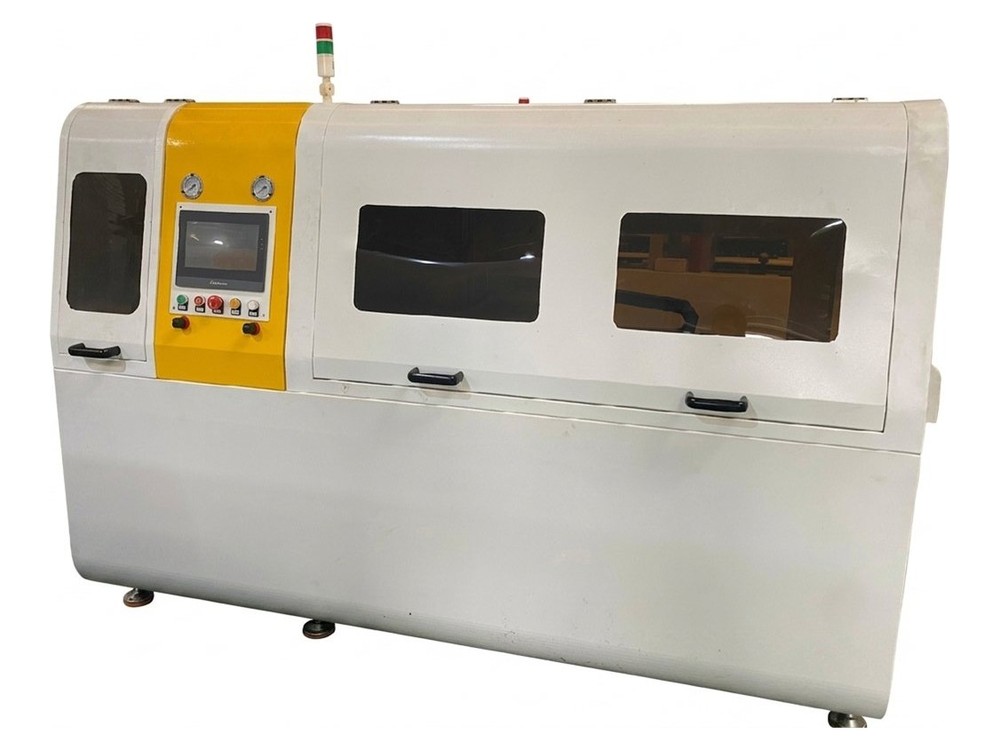

WTMT-CNC-550(600) — 밀폐형 · 15kW 동기모터

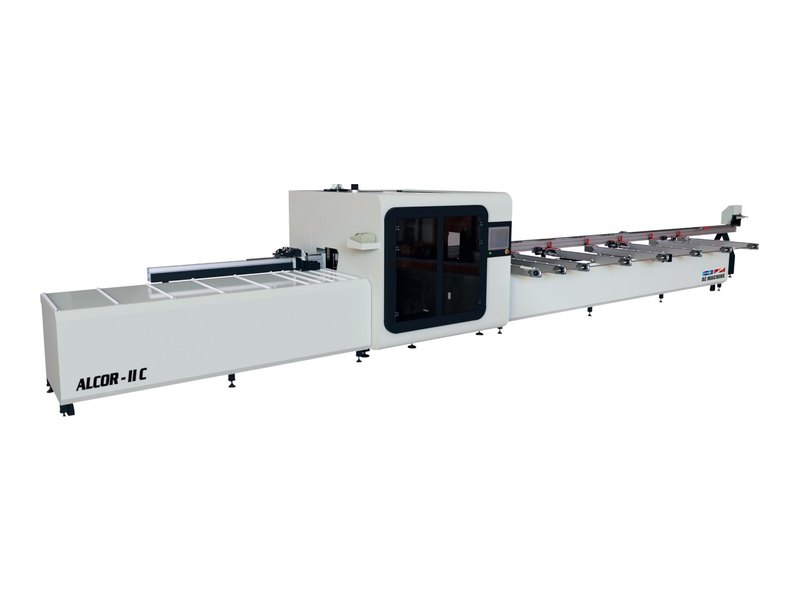

ALCOR-II-C — 10축 머시닝센터 · 4면 가공

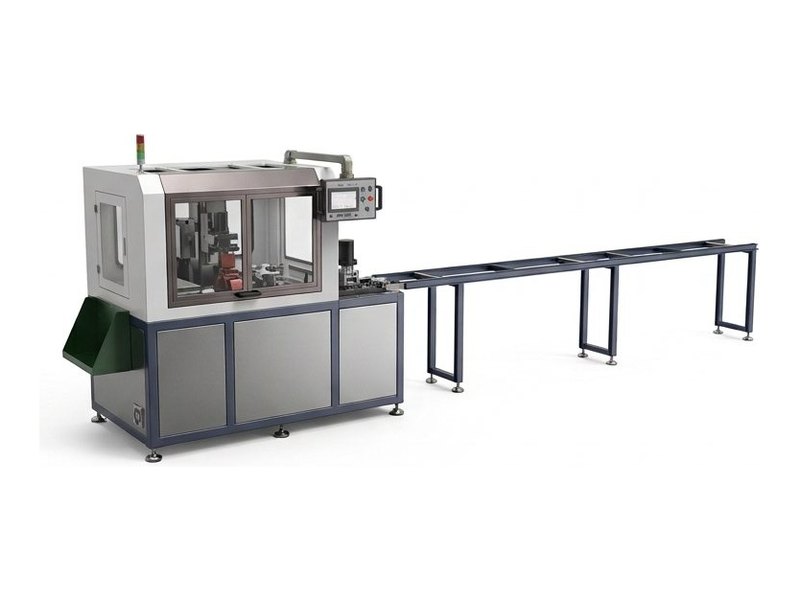

WTM-CNC-DTC100 — 드릴·탭핑·절단 3공정
WTMM-CNC-DTC200 — 4공정 · 분당 12~28개
Series Line-up
101 계열 6개 기종군
알루미늄 절단기 · 원형절단기 계열은 여섯 기종군으로 나뉩니다. 지금 보시는 기종군은 진한 칸이며, 다른 칸을 누르시면 그 기종군 페이지로 이동합니다.
Order & Delivery
주문 · 납기 안내
모델 선정
절단하실 프로파일 단면(폭×높이)과 최소·최대 절단 길이를 알려 주시면 맞는 기종을 선정해 드립니다. 도면이 있으시면 함께 보내 주십시오.
시험 절단 후 출고
출고 전에 쓰실 프로파일로 시험 절단해 이송 길이와 하강 속도를 설정합니다. 결과는 사진으로 보내 드립니다.
설치 · 시운전
3상 380V 전원과 공압 0.5~0.8MPa를 준비해 주시면 설치 후 첫 프로그램 입력까지 함께 진행합니다.
재고 · 출고
국내 재고 보유 품목은 신속 출고됩니다. 주문 전 재고 상황을 확인해 드립니다. 주문제작 품목은 제작 기간을 먼저 알려 드립니다.
사전 시연
시연은 김해 전시장에서 진행합니다. 절단하실 프로파일을 직접 가져오셔도 됩니다. 방문 일정은 아래 채널로 미리 예약해 주십시오.
직접 들여오신 기계와 다른 점
저희는 대량 수입 후 제조사와 협업해 사후 관리를 지원합니다. 김해에서 직접 수리하며 톱날·클램프 실린더·스위치 등 소모·수리 부품을 재고로 보유해 부품 대기가 없습니다. 수리 불가로 판정된 경우에는 리퍼 서비스를 제공합니다(협의 후 비용이 발생합니다).
