좌우 45° 고정 톱날로 같은 각도를 반복 절단합니다

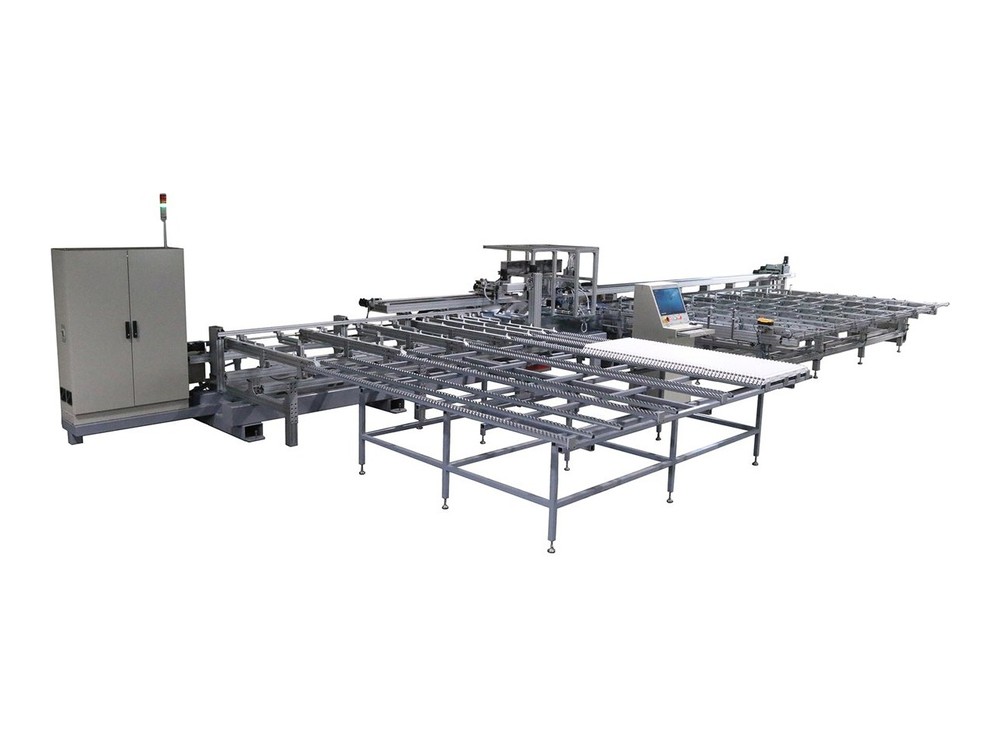

WTMD-SP1000

자재를 넣으면 절단까지 자동 사이클로 진행되는 CNC 2축 자동 절단기입니다. 톱날 각도를 좌우 45°로 고정해 같은 규격을 대량으로 자르는 라인에 맞춘 구성이며, 절단 폭×높이 W300×H100mm까지 받습니다. 주문제작 품목이라 저희가 쓰실 프로파일과 하루 수량을 먼저 확인하고 제작 사양을 정해 드립니다.

CNC 2축 자동절단 W300 × H100mm톱날 좌우 45° 고정주문제작

이 모델 견적 문의 스마트스토어 바로가기

300×100mm

절단 폭×높이

45°

톱날 각도 (좌우)

2.2 / 5.5kW

소비전력

3,000kg

중량

이 계열 9기종 — 아래에서 기종별 사양을 보실 수 있습니다

Selling Points

이 모델이 맡는 자리

CNC 절단기 9종 안에서 WTMD-SP1000 모델이 담당하는 구간입니다. 수치는 모두 아래 제원표 값입니다.

자재 투입 후 절단까지 자동으로 진행합니다작업자가 매 절단마다 조작하지 않아도 자동 사이클로 연속 절단합니다. 반복 물량이 많은 생산 라인에 맞춘 구성입니다.

톱날 각도를 좌우 45°로 고정했습니다같은 각도를 반복해 자르는 물량에서 절단할 때마다 각도를 다시 맞추는 시간을 줄입니다.

중량 3,000kg 프레임입니다장비 크기는 1,800 × 1,500 × 4,500mm이고 380V·220V 전원을 씁니다. 저희가 설치 공간과 전원 조건을 먼저 확인한 뒤 제작 일정을 알려 드립니다.

Control

서보 이송과 직결 스핀들이 치수 반복성을 만듭니다

9종 전 모델이 서보 모터 이송에 볼스크류 또는 LM 가이드를 씁니다. 톱날은 모터에 직결되어 벨트 손실 없이 출력이 전달되고, 대구경 톱날(Ø550·Ø600)은 초경 카바이드 날을 씁니다. 절단 정밀도는 ±0.1mm(복합기 ±0.15mm)이며, 미스트 냉각으로 알루미늄 절단면의 눌어붙음을 줄입니다. 저희가 출고 전에 쓰실 프로파일 단면으로 시험 절단해 이송 속도와 하강 속도를 설정해 두고, 설치 후 현장에서 함께 확인해 드립니다.

Specifications

WTMD-SP1000 제원

위쪽 9줄이 이 모델의 제원이고, 아래 5줄은 CNC 절단기 9종 공통 사양입니다. 상세 치수는 견적 시 제원표로 보내 드립니다.

모델명	WTMD-SP1000
원산지	국내산
사용전원	380V 60Hz / 220V 60Hz
소비전력	2.2 kW / 5.5 kW
톱날·커터	16˚-38 구경
가공·절단 능력	절단 폭×높이 W300 × H100 mm / 톱날 각도 좌우 45° 고정
기계크기(mm)	1,800 × 1,500 × 4,500
중량	3,000 kg
제품 상태	주문제작
제어 방식	PLC + 터치스크린 · 서보 이송(볼스크류 / LM 가이드)
톱날 구동	모터 직결 스핀들 · 초경 카바이드 톱날
냉각	미스트 냉각(오일 분사)
안전	밀폐형 커버 또는 자동 보호 커버
사후 관리	제조사 협업 · 입고 수리 · 소모품 보유 · 수리 불가 시 리퍼 서비스
